长条形多孔收缩切割夹持工装

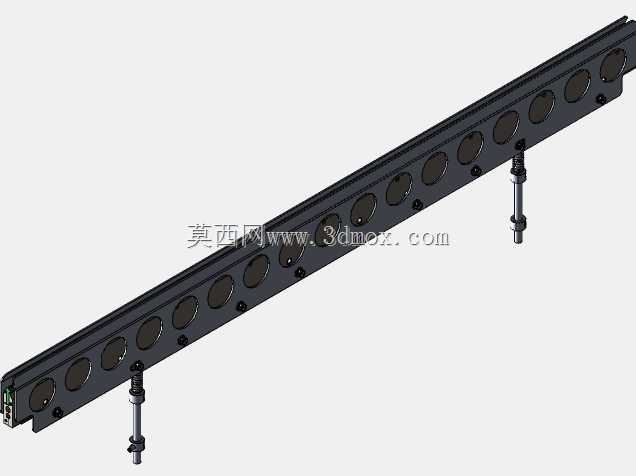

　　该套收缩切割工装主要面向连续条状、薄带状或细长型材在裁切、收缩定型、定位输送过程中的夹持需求，整体采用长梁式布置，主体为一根狭长的承载梁，梁体沿长度方向等距开设多组圆形避让孔，孔位贯穿梁面，既用于观察工件位置、避让裁切或收缩执行端，也可作为减重结构降低长梁自重，减少悬臂或跨距安装时的挠曲变形。梁体两侧设置连续的侧向限位边，能够对放入槽内的长条工件形成左右约束，避免工件在牵引、收缩或切割受力时发生横向窜动。

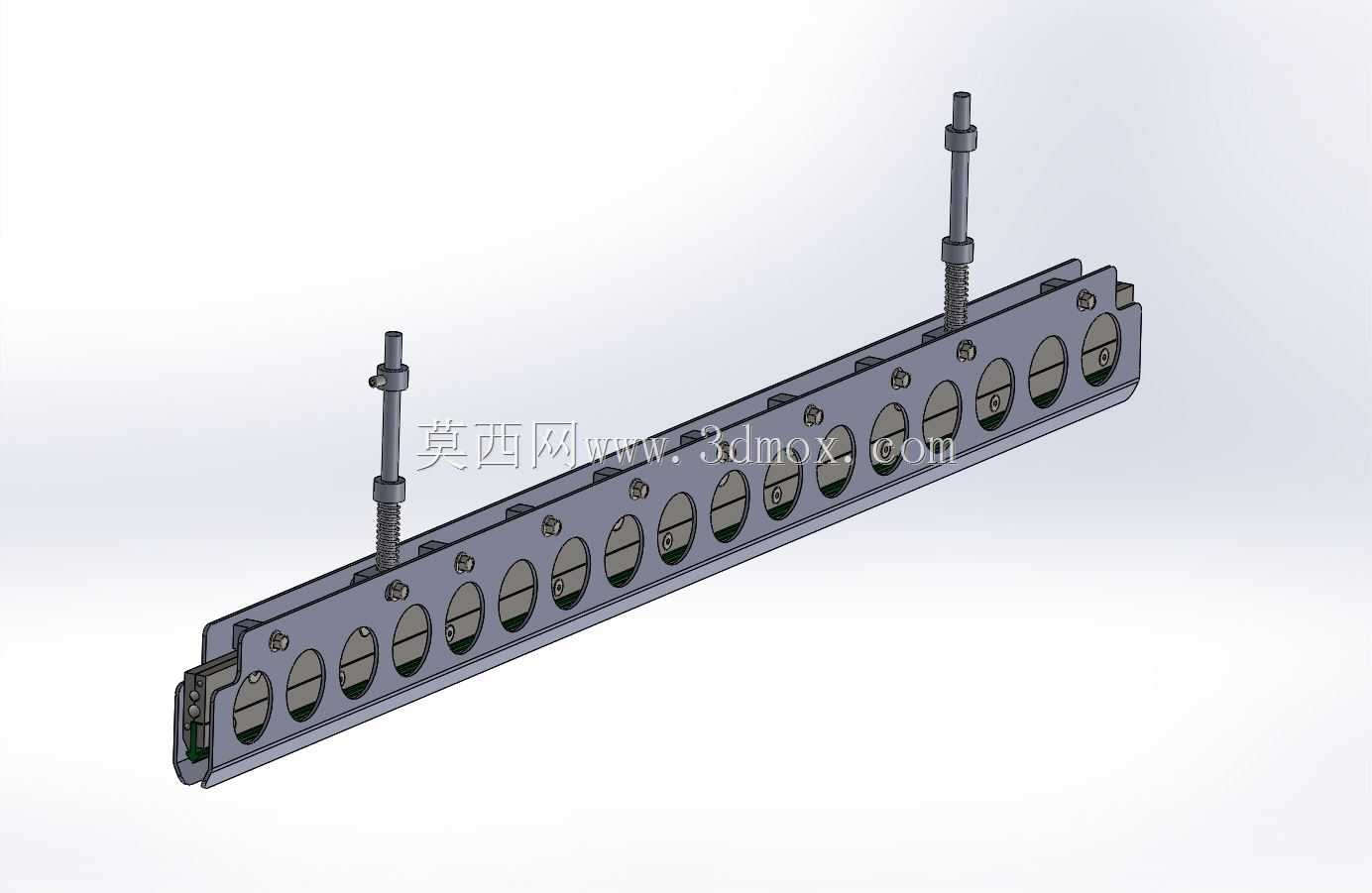

　　从实际使用场景看，这类结构常见于包装后道热收缩裁切、细长软管定长切断、带状材料分段加工以及通讯线束类产品的辅助工装中。工件沿梁体长度方向铺放后，依靠梁面的定位槽保持直线姿态；两端或中间位置布置的可调支撑杆用于将整套梁体架设在设备机架上，支撑杆下端带螺纹段，可通过螺母调节支撑高度，使梁面与前后输送辊道、切刀平面或热收缩通道中心线保持一致。支撑杆顶部采用阶梯轴与锁紧螺母组合，安装时先穿过机架安装孔或梁体支座孔，再通过双螺母锁死，既能够承受工装自重和工件下压载荷，也方便在调试阶段微调水平度。

　　梁体上的圆形孔并非单纯装饰孔，孔距按照工件加工节拍和定位间隔布置。收缩切割动作中，执行机构可从孔位附近接近工件，或者让工件的局部特征落入孔内，减少工装与刀具、热风口、压块之间的干涉。孔边缘保留足够的实体宽度，使长梁在开孔后仍具有连续的抗弯截面；梁的端部设置封板和连接耳，用于与输送线侧边、裁切主机或张紧机构对接。端部轮廓考虑了装配空间，靠近外侧留有紧固件操作位置，避免螺栓装入后与工件通道冲突。

　　设计思路上，长条梁优先保证直线度和安装基准统一。梁面作为工件承托面，需要在全长范围内保持平整，因此建模时将主体型材、侧向挡边、端部封板和支撑座分开建立特征，再通过装配关系统一约束。圆形避让孔采用阵列方式生成，孔间距、孔径和边距均可根据工件宽度、切刀位置及收缩风口尺寸调整。支撑杆没有直接焊接在梁体上，而是通过可拆卸支座连接，这样在不同设备台面高度下，可以更换不同长度的螺杆或调整螺母位置，提升工装复用性。

　　外形边界方面，整套模型呈细长矩形布局，长度方向为主要安装尺寸，宽度方向仅略大于工件通道，适合安装在空间狭窄的生产线侧板之间。梁体高度较低，可减少工件上下料落差；两根支撑杆向上伸出，形成主要的高度干涉边界，布置时需要确认上方是否有压辊、切刀横梁或防护罩运动。梁体下方应保留排屑、散热和维护空间，尤其在热收缩工况下，梁面与热源之间需要留出空气流通间隙，避免热量集中传导到支撑螺纹副。

　　夹持与定位逻辑侧重轻压、稳导、少遮挡。长槽负责限制工件大范围偏移，侧向边缘承担导向，支撑杆负责高度和水平调节，端部连接结构承担整机固定。若用于较软材料，可在梁面增加耐磨垫条或降低边缘锐边；若用于较高速度输送，则需要复核支撑杆间距，使长梁中部挠度控制在工件允许波动范围内。模型中各零件关系清晰，螺纹调节段、锁紧螺母、端部封板和阵列孔位均完整表达，能够直接用于工装方案评审、设备布局干涉检查以及后续加工出图。
