Z型爬坡可视物料输送线

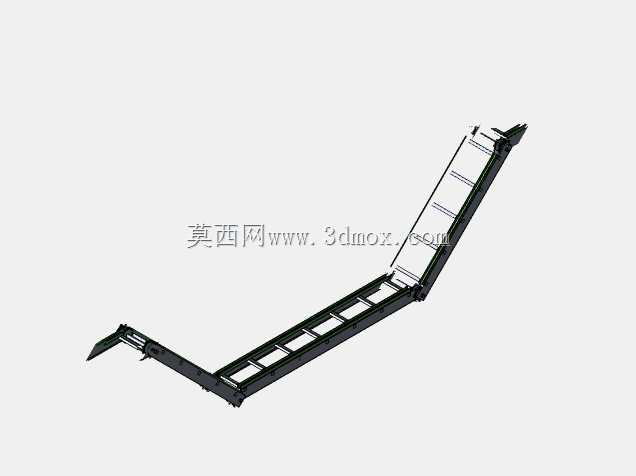

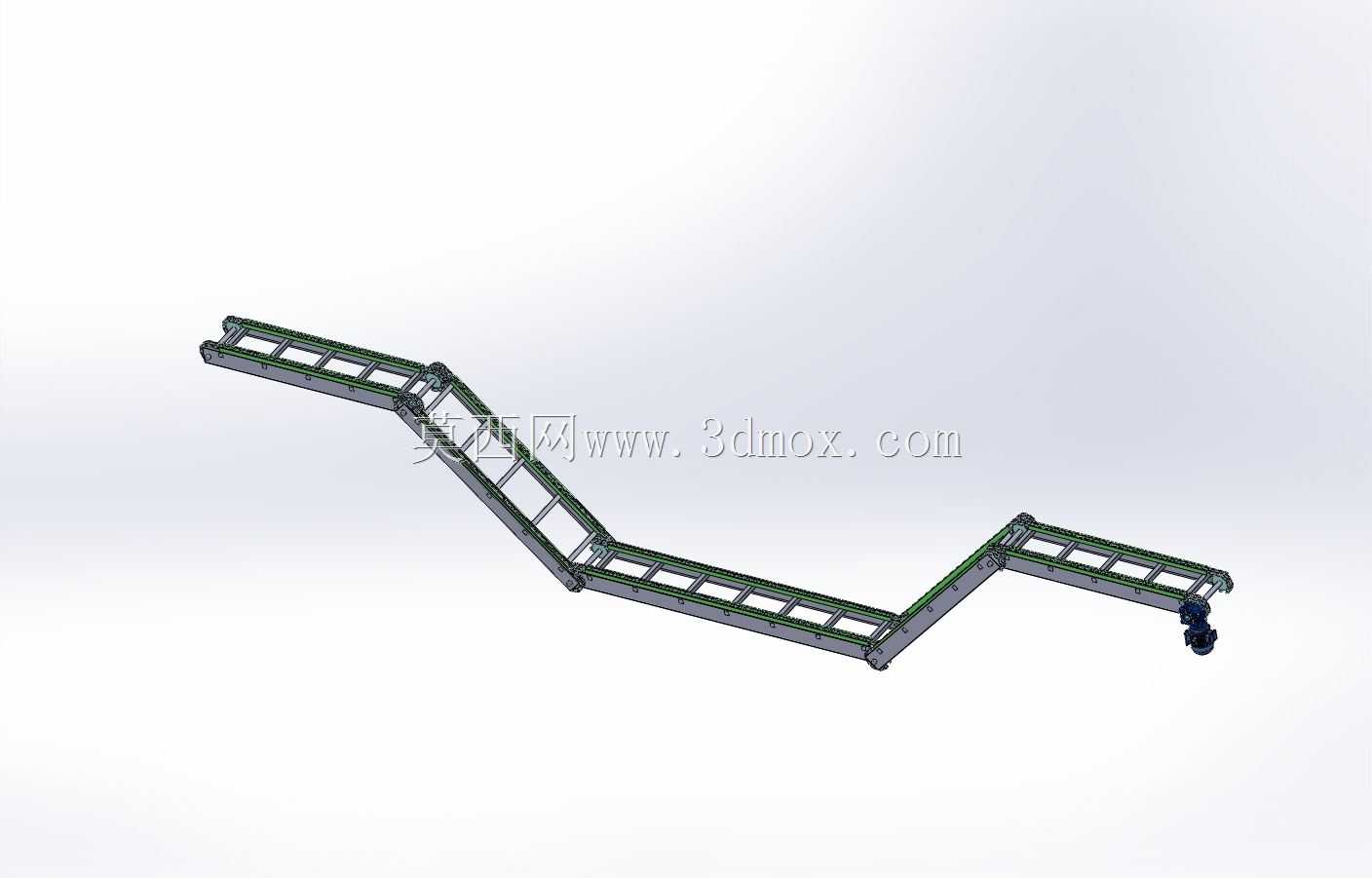

　　该模型表现的是一台带倾斜提升段的Z型可视输送设备，整体由水平接料段、斜向爬升段和高位输出段组成，机架采用开放式框架结构，输送路径在空间中形成连续转折，适合在车间产线之间完成低位进料、高度提升和高位转接。设备的核心用途不是单纯搬运，而是在有限平面占地内把物料从较低作业面抬升到后续设备所需高度，常见于包装线、分拣线、装配线、加工单元出料端以及仓储周转区域。

　　从结构布置看，低位水平段用于承接上游来料，可与工作台、振动盘、分拣设备或人工上料位衔接；中段倾斜部分承担主要高度差，框架两侧设置连续支撑边梁，内部按节距布置横向承载构件，使输送带或承载面在爬坡过程中保持稳定；高位段则用于把物料送入下一工序，例如包装机入口、检测工位、缓存料道或人工装箱区域。Z型折线布局的优势在于减少直线输送设备对厂房长度的占用，同时通过倾斜段把高度变化集中在一个可控区域内，便于现场布置防护、检修和接料装置。

　　机架外形以长条桁架和边框梁为主体，侧部框架呈规则分段，能够为输送带、托板、导轨或链板组件提供安装基准。倾斜段两侧的纵向边梁贯穿主要受力区域，端部通过折弯或连接构件与水平段框架过渡，底部和高位端可根据现场条件设置支腿、地脚板或连接支架。由于模型为可视输送结构，框架并未完全封闭，设计人员能够直观看到内部支撑间距、梁体走向和输送面轮廓，这对于方案评审、干涉检查和后续详细设计较为方便。

　　在实际工程中，这类输送线的宽度、倾角和提升高度需要依据物料尺寸、重量、摩擦特性及节拍确定。低位接料区应保留足够的进料长度，使物料进入爬坡段前姿态稳定；倾斜段角度不宜只按空间极限选择，还要考虑物料是否会下滑、倾覆或堆积。若输送箱件、袋装件或带挡边工件，可在承载面上增加挡条、隔板或侧挡边；若输送散件，则需结合料斗、导向板和防洒落结构。高位输出端应与下游设备保持合理落差，既避免物料直接冲击，也要防止转接处卡料。

　　安装边界方面，设备沿长度方向呈折线展开，现场需要预留水平进料区、斜段投影区和高位卸料区三类空间。斜段下方虽然可能形成一定通行或检修空间，但不应布置频繁操作的工位，也不建议将电控柜、气源处理件等需要日常维护的部件紧贴斜段底部放置。设备两侧应留出维护通道，用于检查张紧装置、驱动组件、承载构件和紧固件。高位端若跨越人员通道，需考虑防坠物防护；低位端若与人工上料配合，则应控制接料高度，减少反复搬抬。

　　建模思路上，该结构重点表达了输送线的空间姿态和框架逻辑：先确定进料端、爬升转折点和出料端的位置，再以两侧主梁建立连续承载骨架，随后按输送方向布置横向支撑和端部连接结构。这样的处理方式能够清晰反映设备在厂房中的占地轮廓，也便于后续在三维环境中与上下游设备进行布局对接。对于方案设计阶段而言，机架节距、端部支腿、侧边防护和驱动位置都可以在此基础上继续细化；对于详细设计阶段，则需要进一步补充滚筒、张紧、驱动、护边、紧固件和电控安装件。

　　该输送线适用于需要改变物料高度差的连续输送场景，尤其适合上下游设备存在明显高度差、平面布置又不允许长距离水平输送的场合。通过开放式可视框架，模型能够帮助结构工程师判断输送路径是否顺畅、支撑布置是否合理、设备与周边工位是否存在干涉，并为后续选型、出工程图和现场安装提供直观依据。
