工业设备门体用重载锁定铰链结构

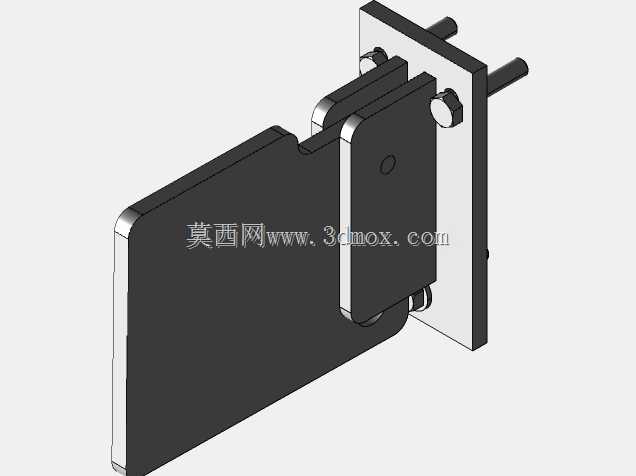

　　这套锁定铰链的三维结构，面向需要频繁开合、同时在闭合位保持可靠限位的工业防护门场景展开设计，常见于机床外围安全防护舱、自动化生产线隔断门、电气柜检修门、小型设备隔音罩以及通讯基站户外机柜的侧门装配环节。区别于普通无定位合页，该结构在铰接转动的基础上集成了锁止卡位，门体转动到预设闭合角度后，铰接副之间的配合面会形成机械约束，不会因设备运行振动、外力触碰出现自行松脱或门体偏移，在需要门体保持常开状态的检修工况下，也可通过铰接处的卡位结构维持开门角度，避免门体回弹磕碰作业人员。

　　从结构组成来看，整套铰链分为固定安装基板、活动铰接摆板、转轴销、锁止配合件以及紧固连接件几个核心部分。固定基板为平直钣金折弯成型件，板体上预留两处向外伸出的安装柱，对应设备机架侧的预装孔位，安装时可直接将安装柱穿入机架预设孔内，从另一侧锁紧固定，不需要在铰链板表面额外打沉孔，既保证了基板外侧的平整性，也让安装受力点分布在板体上下两端，门体承重时载荷不会集中在单个螺丝孔位，避免长期使用后基板变形。活动摆板对应门体侧安装，摆板轮廓做了圆角切边处理，边缘无尖锐棱角，在门体开合转动过程中，摆板边缘不会与机架、门体的钣金边缘发生刮擦干涉。

　　铰接核心采用穿轴式设计，转轴贯穿固定基板与活动摆板的同轴套孔，轴端加装限位挡件，防止转轴在转动过程中沿轴向窜动脱出。锁止功能通过摆板与基板之间的异形配合面实现：当门体转动到设定位置时，摆板侧的凸台会卡入基板对应的限位槽内，形成刚性抵接，此时铰接处的转动自由度被临时限制，需要施加正常的开关门作用力才能脱离卡位，既不会出现正常使用时误解锁，也不需要额外加装独立插销，减少了门体上的零部件数量。配合面的接触区域做了加厚处理，长期反复卡位摩擦不会出现板体磨穿、凸台崩边的问题。

　　建模过程中对开合运动的包络空间做了完整校验：门体从全闭到全开的转动行程内，活动摆板与固定基板之间预留了均匀的转动间隙，即便钣金件加工存在常规的折弯公差、喷塑层厚度公差，也不会出现转动卡滞。安装边界方面，固定基板的贴机面为完整平面，可适配不同厚度的机架钣金，活动摆板的贴门面同样为平面，安装时可根据门体厚度在摆板与门体之间加装调整垫片，补偿门体与机架之间的装配面差。铰链的整体厚度控制在较小尺寸，安装后不会在门体外侧突出过多，避免设备运输、厂区移位过程中铰链被外物撞击变形。

　　受力层面，该铰链的承重载荷通过上下两处铰接点共同分担，门体的自重载荷沿摆板传递到转轴，再通过转轴传递到固定基板与机架连接的安装柱，力流路径连续无突变，相比单侧固定的小型合页，抗偏载能力更强，即便门体宽度较大、门体上附带安装了观察窗、走线架等附加部件，铰接处也不会出现下垂变形。结构中所有钣金件的折弯半径都匹配常规钣金加工工艺，不需要特殊冲压模具即可量产，转轴与套孔之间的配合间隙选取行业通用的转动配合公差，既保证转动顺滑无卡顿，也不会因间隙过大导致门体晃动。在户外机柜场景使用时，该铰链的平直板面不易积灰积水，铰接处的缝隙可配合常规润滑脂完成长期维护，适配多粉尘、轻度潮湿的工业现场环境。
