卧式槽型双螺旋连续混合输送装置

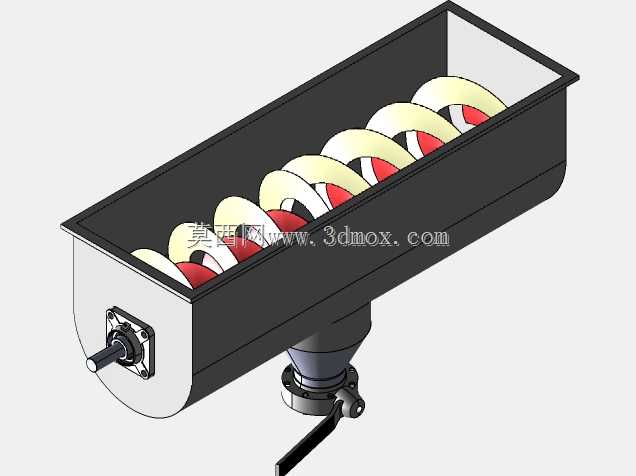

　　该装置以长槽形壳体作为物料容纳与输送通道，槽体内部沿长度方向布置两组交错螺旋叶片，叶片随主轴回转时，既对槽内粉体、颗粒或半湿态物料产生轴向推送，又通过双轴叶片的相对运动形成剪切、翻折与径向交换，使不同组分在连续前进过程中完成均匀混合。槽体上部采用敞开式矩形进料口，便于人工投料、缓冲料仓落料或上游输送设备连续给料；端部设置轴伸与驱动连接位，可配套减速电机、链传动或联轴器组件，将动力传递至两根平行主轴。底部支撑结构预留安装基面与紧固孔位，现场布置时需保证槽体纵向水平，避免物料因倾斜造成单侧堆积或输送速度不均；设备周边应留出主轴检修、叶片磨损检查及槽体内壁清理空间，驱动端与操作通道之间保留安全距离。

　　从工艺适配角度看，这类结构常见于化工粉体配料、食品原料掺混、建材干粉搅拌、饲料加工及固废处理等场景，针对流动性一般、易搭桥或需要温和输送的物料，螺旋叶片的大直径宽面设计能够减少物料被强行挤压的风险，同时在推送过程中不断将底层物料翻至表层，缩短混合均匀所需行程。槽体端部与底部的连接结构兼顾密封与拆装需求，端板通过紧固件与槽身连接，检修时可拆开端盖检查主轴支承、密封件及叶片边缘磨损情况；底部支承座承担整机重量与工作振动，建模时需重点还原支承面高度、螺栓孔分布及驱动手柄/接口的相对位置，避免后续工程出图时与现场机架发生干涉。

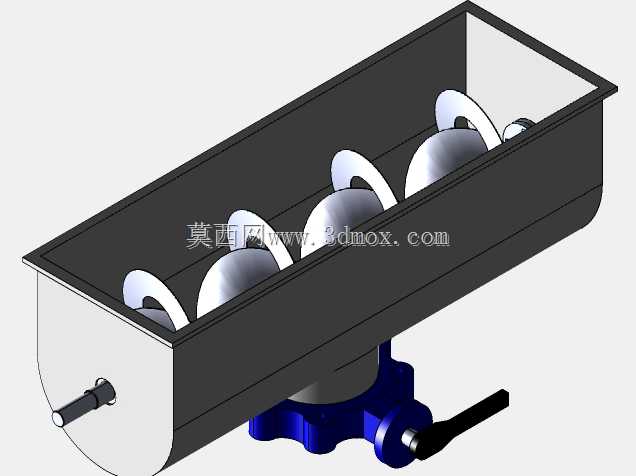

　　设计思路上，螺旋叶片采用分段等距布置，叶片旋向与主轴转向匹配后形成稳定轴向流向，双轴叶片在中部区域相互啮合式交错，可打破单螺旋输送时物料随轴整体回转的“料柱”现象，提升横向混合强度。槽体内壁与叶片外缘保留合理工作间隙，既防止硬质颗粒卡滞，也减少叶片与槽壁的摩擦磨损；壳体侧壁与底板采用薄壁板材焊接成型的结构逻辑，三维模型中清晰表达了板件折弯、拼焊的轮廓特征，底部加强支承与蓝色传动基座形成层次分明的承载体系，驱动侧手柄结构可用于手动盘车、调试转向或应急操作。

　　外形边界方面，整机呈长条形卧式布局，长度方向为主要物料输送行程，宽度由双螺旋中心距与槽体侧壁厚度决定，高度方向包含槽体深度、底部支承及驱动组件高度，安装时需在上部预留投料与防尘罩安装空间，下部保证排料或输送衔接位的落差。主轴伸出端的轴径、键槽及连接法兰尺寸是与减速机选型匹配的关键，建模过程中需保证两轴中心距、叶片相位角与槽体宽度的装配关系准确，虚拟装配时可模拟主轴回转，检查叶片在任意转角下是否与槽壁、端板及相互之间存在运动干涉。对于结构设计人员，该模型可作为卧式连续混合机方案布置、产能估算与配套输送线衔接的参考；对设备选型人员，可借助槽体容积、螺旋直径与转速区间推算输送量与混合停留时间；对三维建模从业者，其板焊壳体、曲面螺旋叶片、支承组件与驱动接口的组合，涵盖了钣金结构、曲面造型与装配约束的典型练习要点。
