内螺纹自润滑杆端关节轴承结构

　　该零件属于杆端关节轴承类铰接连接件，整体由带内螺纹的杆体、头部环形座、内嵌球面滑动副及润滑注油结构组成，常见于需要在连杆传动中同时承受角度偏转和轴向、径向载荷的机构。与普通刚性拉杆接头不同，这类部件允许连接杆在装配后保留一定范围内的摆动自由度，能够补偿安装孔位偏差、连杆运动轨迹偏差以及机架受载后产生的微小错位，因此在包装设备连杆、纺织机械摆臂、食品输送线调节机构、农用机具悬挂连杆、液压管路旁的操纵拉杆以及轻型自动化设备中都有较多应用。

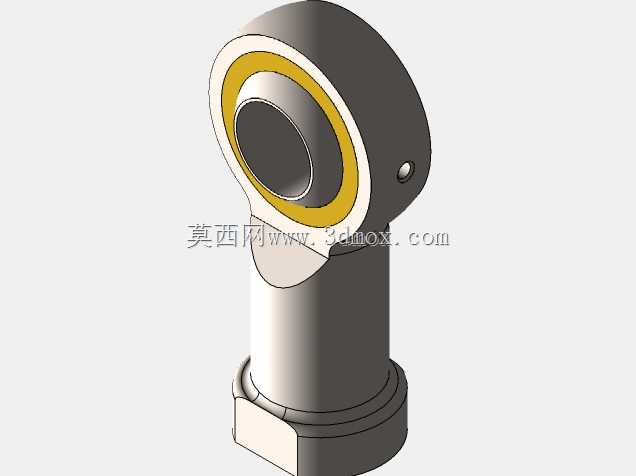

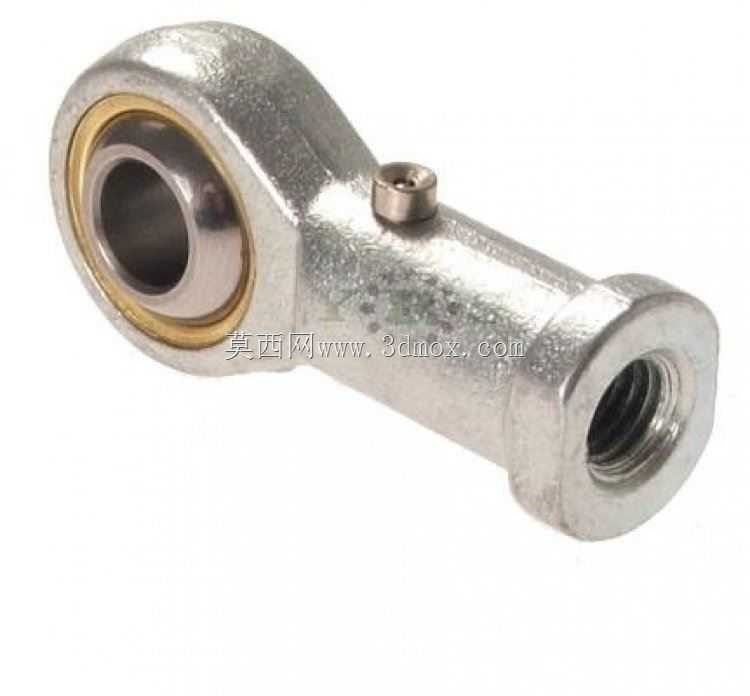

　　从实际使用角度看，杆端关节轴承的核心并不只是外形上的“耳环加螺纹杆”，而是头部内圈与外圈之间的球面配合。球面接触使销轴穿过内孔后，杆体可以绕球心进行多方向小角度转动；当设备运行中出现平面外偏摆时，铰接点不会因强制弯折而产生附加弯矩。模型中头部端面可见金色衬层区域，对应自润滑滑动层或保持结构，这类结构在低速摆动、往复转动和间歇性载荷工况下可降低摩擦阻力，并减少对频繁补脂的依赖。杆体上方设置的注油嘴式小凸台，则用于维护型结构的润滑脂补充，方便在长期运行后通过油枪向球面摩擦区补给润滑介质。

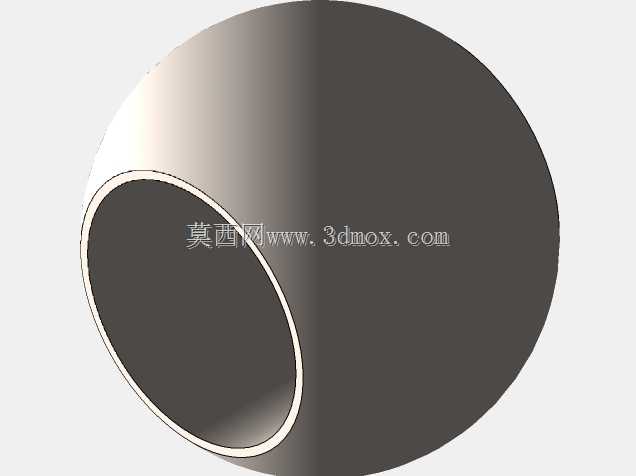

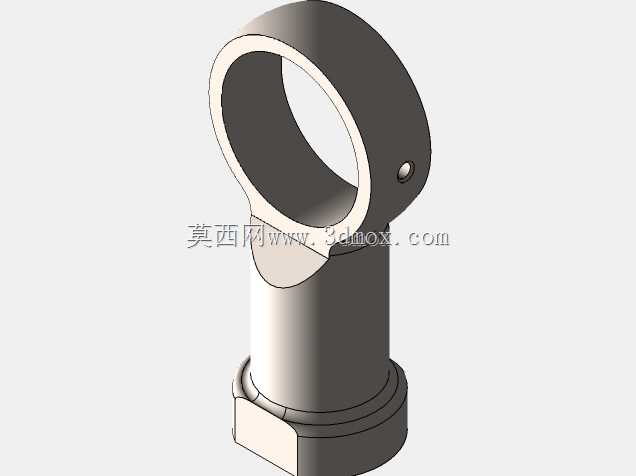

　　外形建模需要重点控制几个边界。头部为近似锻造成形的宽厚环座，外轮廓从球座向螺纹杆方向逐渐收窄，过渡区不能做成简单直角拼接，否则既不符合零件成形工艺，也无法反映真实应力分布。环座内部应体现外圈、内圈和衬层的同轴关系，内孔为销轴安装基准，孔径与端面宽度决定销轴直径、挡圈或螺母的布置空间。杆部末端为内螺纹孔，螺纹规格在工程选型中直接决定连接强度，螺纹深度需要保证螺杆旋入后具有足够啮合长度，同时不能与头部球腔发生干涉。杆体外圆与头部之间的过渡圆角、末端螺纹口倒角以及注油嘴安装孔，都是装配和维护时不可忽略的细节。

　　安装时，这类杆端通常通过内螺纹与调节螺杆连接，利用旋转杆体改变拉杆有效长度，再用锁紧螺母固定位置；头部内孔则通过销轴、螺栓或带肩螺钉与支座相连。由于球面副具有调心能力，孔轴之间不必追求绝对平行，但销轴的剪切强度、端面限位和螺纹旋合长度仍需按载荷校核。若用于往复摆动机构，应避免球面副长期处于单一极限角度工作；若用于振动较大的设备，则应关注螺纹防松和润滑保持。三维建模时可将杆体、轴承内圈、外圈、衬层和注油嘴分件表达，这样既能展示装配关系，也便于后续生成工程图、剖视图和干涉检查。

　　结构设计思路上，杆端部分采用细长内螺纹柄，是为了在有限空间内提供长度调节能力；头部采用加宽球座，则是为了给球面轴承提供足够的接触面积和支承刚度。金属本体多采用锻造或高强度钢加工后表面处理，以兼顾抗拉、抗剪和耐磨需求。模型在外观上保留了金属锻件的粗糙质感和局部机加工特征，能够帮助设计者直观判断零件比例、安装方向以及与周围连杆、销钉、螺母的空间关系。对于设备选型而言，不能只看螺纹规格，还需要同时核对头部孔径、球心到螺纹端面的长度、杆体外形包络、最大摆角和载荷等级，才能保证铰接点在整机运行中可靠工作。
