移动式奶粉储料罐带螺旋输送结构

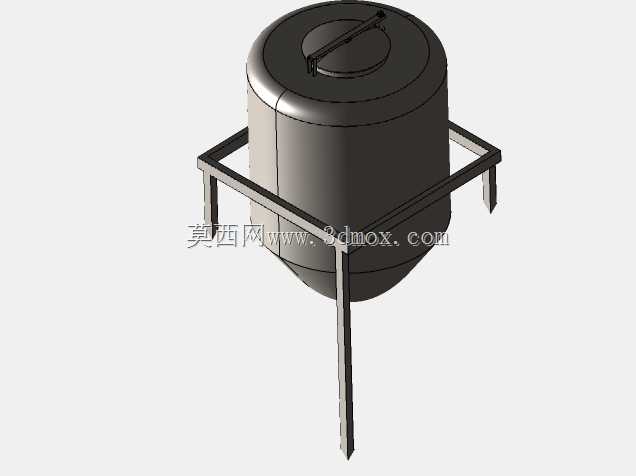

　　该套三维结构围绕粉状物料的暂存、周转与定量外送需求展开，罐体采用立式圆筒加锥形下斗的经典料仓形态，上部为封闭圆顶盖，盖体中央设置带手把的圆形人孔或检修口，方便操作人员在清洁、点检或处理架桥时进入内部作业；顶盖边缘与筒身通过法兰式压边配合，可在实际制造中布置快开卡扣或密封胶条，以满足食品粉料低扬尘、防异物落入的使用要求。筒身下部平滑过渡到锥斗，锥角设计需兼顾奶粉这类轻质、易吸潮粉料的重力下落特性，避免坡度过缓造成内壁挂料，也防止坡度过陡导致整体高度增加、重心抬升。

　　设备外侧配置方管焊接框架，框架四根立柱围绕罐体布置，横向杆件在罐体中部和下部形成抱箍式支撑，将圆筒料仓的载荷传递到底部矩形底盘。底盘四角安装万向脚轮，其中至少两轮可带刹车结构，使整套料仓能够在配料间、包装线、投料工位之间灵活推移，到位后锁定，减少车间内固定料仓与多台包装设备之间的冗长管道连接。框架顶部高出罐体肩部，既作为推移时的防护栏，避免罐体受碰撞，也可在现场用于固定电控线缆、照明或辅助除尘接口。

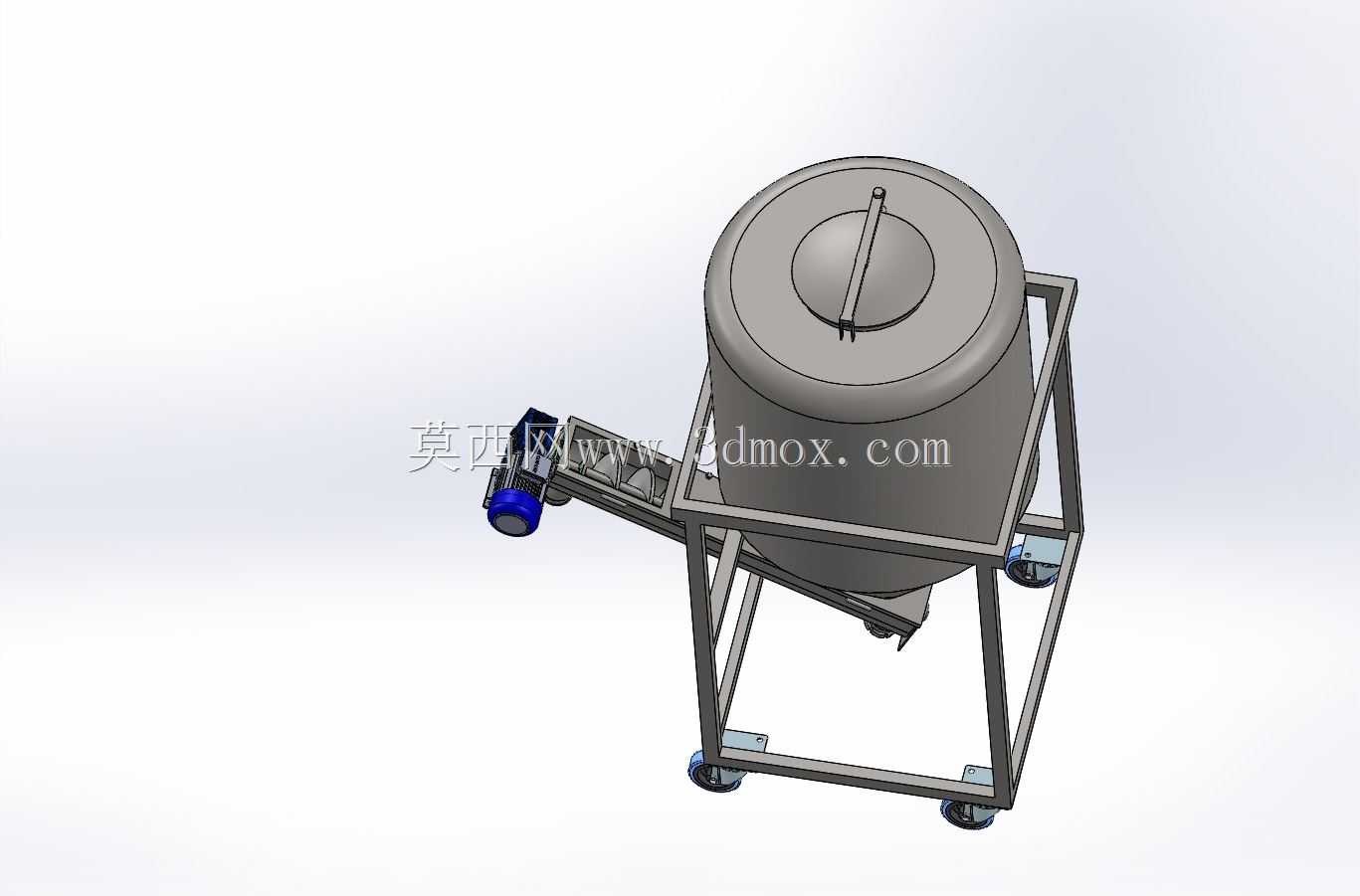

　　罐体侧下方伸出螺旋输送机构，是该结构区别于普通储料桶的关键部分。螺旋机一端接入锥斗下部出料区域，通过水平或小倾角布置的螺杆将粉料连续、均匀地推出；外端连接驱动电机和减速装置，电机座与输送槽体采用一体式支架固定，保证螺杆轴线与驱动轴同轴。工程建模时需要重点检查螺杆外径与输送管内壁的间隙，间隙过小会因制造误差产生摩擦，间隙过大则会造成粉料回流、输送效率下降。对于奶粉等食品物料，接触件通常选用抛光不锈钢板或管材，焊缝需连续打磨，减少粉料滞留死角。

　　从使用场景看，这类移动储料送料装置常见于乳制品分装、婴幼儿配方粉后段配料、烘焙原料投料以及小批量食品粉体生产线。它既可以作为缓冲料仓，接收上游筛分或混合设备排出的粉料，也可以直接将物料输送至包装机料斗、混合机入口或临时周转容器。相比大型固定料塔，移动式结构更适合多品种、频繁换料的车间；相比人工舀料，螺旋输出能够降低粉尘外溢，控制给料节奏，并减轻操作人员重复搬运强度。

　　建模过程中，罐体、支架、输送槽、电机、脚轮和盖体手把均按独立装配关系组织，便于后续工程拆图。筒身可采用薄壁钣金或卷圆焊接思路处理，锥斗通过放样曲面展开校核；框架方管交接处需保留焊接间隙和端部裁切形态，避免视觉上出现杆件虚假穿插。脚轮安装板应与底盘横梁对齐，螺栓孔位置要考虑维护时工具可达性。螺旋叶片与中心轴可按等距螺距建立，若后续需要适配不同输送量，可通过调整螺距、螺杆转速和出料口开度实现，而不必大幅更改罐体外形。

　　外形边界方面，整机高度主要由罐体直径、锥斗长度和脚轮高度决定，设计时需关注车间门洞、电梯以及包装线旁通道宽度。框架外轮廓应略大于罐体最大直径，使设备在靠墙或经过设备间隙时首先由支架承受碰撞。输送电机侧向突出，推移转向时需将其纳入回转半径检查；出料端高度则应与下游接料设备入口保持匹配，必要时可在支架上增加高度调节孔位。整体结构在三维环境中能够清晰呈现料仓承重路径、粉料流动方向、人员操作位置和移动安装边界，可为食品粉体输送设备的方案评审、结构细化和选型改型提供直接参考。
