工业管路阳离子气动控制阀组集成结构

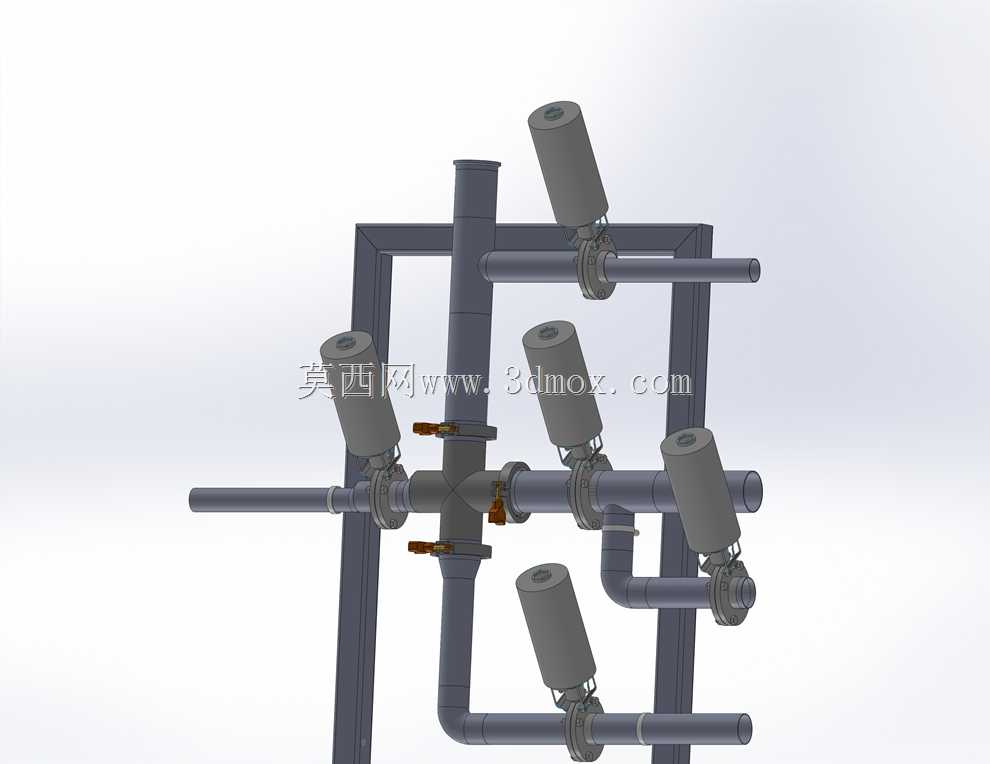

　　这套三维结构呈现的是面向水处理、化工配液以及离子交换工艺段的多路管路控制阀组，整体采用框架式集成布置，将多组气动执行阀、横向与纵向输送管道、三通汇流节点以及端部连接接口统一整合在同一安装基准面上。现场使用时，这类阀组通常布置在阳离子交换柱、再生液输送管路或者工艺介质分流母管附近，通过不同阀门的启闭组合，完成介质正向输送、反向冲洗、再生液导入、残液回流以及旁路切换等动作，避免分散安装单阀带来的管路走向杂乱、执行信号走线分散、现场维护点位过多的问题。

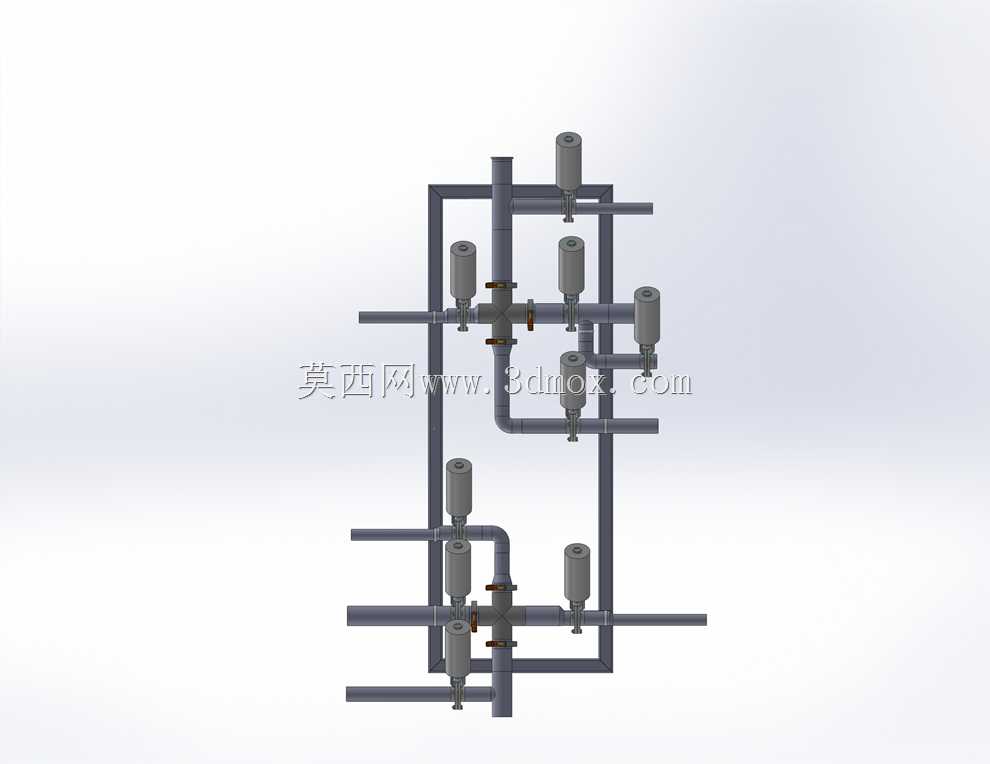

　　从结构布局来看，阀组没有采用常规一字排开的简单排布，而是依据介质流向和操作频次做了分层设计：主输送管道沿两个正交方向搭建出刚性管架，承担主要介质通流；各气动阀门竖直安装在管道交汇节点上方，执行机构朝上预留操作与检修空间，阀体流道直接和水平管段对接，减少不必要的弯头和变径。管道之间通过三通、短接和法兰式接口形成闭合与分支通路，每一处阀位都对应一条可独立控制的流路，操作人员可以根据工艺阶段选择单路导通、多路并联或者管路隔断。

　　气动执行部分选用立式圆柱驱动结构，执行器轴线与阀体阀芯轴线保持同轴，驱动力直接沿阀杆方向传递，减少侧向弯矩对密封件的影响。阀体上的橙色指示件用于直观反馈阀芯开度状态，在现场巡检时即使不接入控制系统，也能快速判断阀门处于开启还是关闭位置。阀杆与管道连接处保留了紧凑的密封装配段，既保证承压边界完整，也为后期更换密封圈、检修阀芯留出操作余量。

　　设计思路上，该阀组重点解决多路介质切换中的空间占用和管路应力问题。分散单阀安装时，每台阀门都需要单独配置支架、配对管段和现场支撑，管道在多次转弯后容易产生累积安装误差；集成阀组在出厂阶段就把管间距、阀位高度和接口方向固定下来，现场只需对接进出口主管道即可完成就位。框架管系同时承担介质输送和部件支撑作用，管道壁厚与管径按照通流能力选取，管段之间的连接节点经过位置校核，保证多阀同时动作时管路不会因气动冲击产生明显晃动。

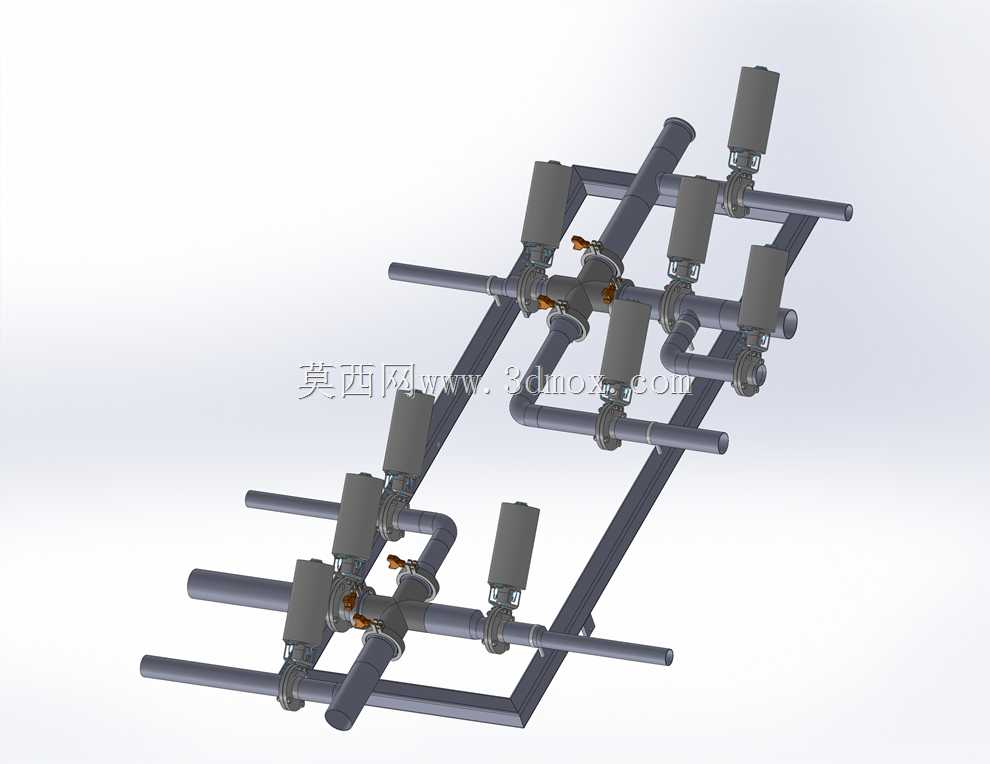

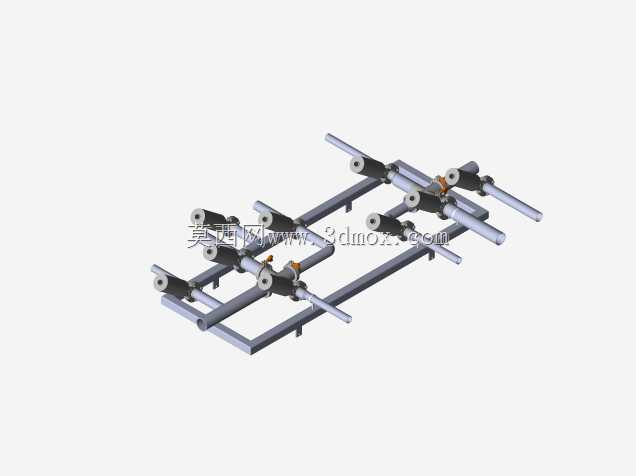

　　外形边界方面，整体结构呈矩形立体布置，长度方向由多层平行横管确定，宽度方向由前后汇流管限定，高度方向的最高点为顶部气动执行器。安装时底部横管可作为支撑基准，借助管夹或支架固定到钢平台、设备撬座或者预制基础上；设备四周需要预留执行器拆装空间，尤其是阀杆上方不能布置遮挡构件，以便在不拆卸主管道的情况下完成驱动机构维护。进出口接口位于管架外侧，接口轴线保持水平，便于和现场外部管道直线对接，减少安装时强行对口造成的法兰偏心。

　　在实际工艺应用中，阳离子处理环节对阀门切换的同步性和密封性要求较高。阀组将相关流路集中后，控制气管可以沿管架统一敷设，阀门动作顺序更容易在控制系统中编排；当系统进入再生或冲洗阶段时，相邻阀门之间的流道切换路径短，介质滞留量小，能够降低不同液体之间的交叉混合。对于结构设计人员而言，建模时需要重点核对阀体中心线与管道中心线的重合关系、执行器与相邻管道的最小间隙、三通处流道是否存在干涉，以及检修工具在阀位周围的操作空间。

　　该结构也体现了撬装化管路设计的典型特点：把阀门、管道、执行元件和支撑关系组合成一个相对独立的功能模块，内部连接关系在设计阶段全部确定，外部仅保留必要的工艺接口。这样处理后，设备在制造、运输、安装和维护阶段都具有更清晰的边界，管路受力路径明确，阀件更换时可按节点拆解，适合用于需要频繁切换流路且对管路整洁度、动作可靠性要求较高的工业处理系统。
