双轴螺旋输送给料机构总成

项目分类:输送机 发布时间:2022-06-09 ID:649712
  • 双轴螺旋输送给料机构总成
  • 双轴螺旋输送给料机构总成

  这套双轴螺旋输送给料机构主要面向散状物料的连续输送、定量给料与均布推送场景,常见于粮食加工、粉体配料、化工原料输送、饲料生产、小型污水处理加药以及餐厨废弃物处理等工段。整机采用两根平行布置的螺旋轴协同工作,相比单轴绞龙,双轴结构在输送粘性物料、含水率偏高物料或容易架桥结拱的粉料时,能够通过两组螺旋叶片的交错扰动降低物料堵转、抱轴的概率,同时在相同槽体宽度下获得更稳定的物料填充率。

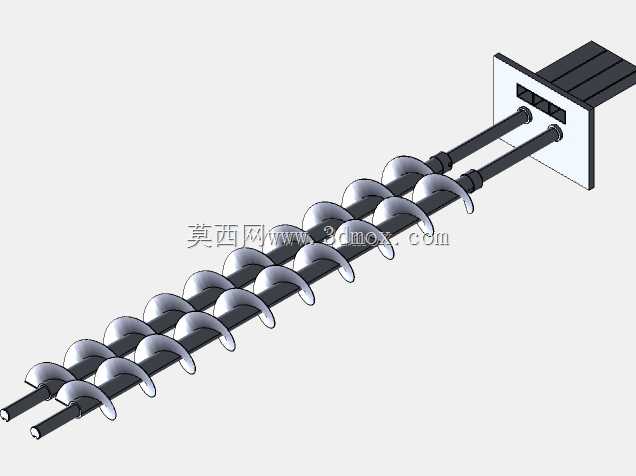

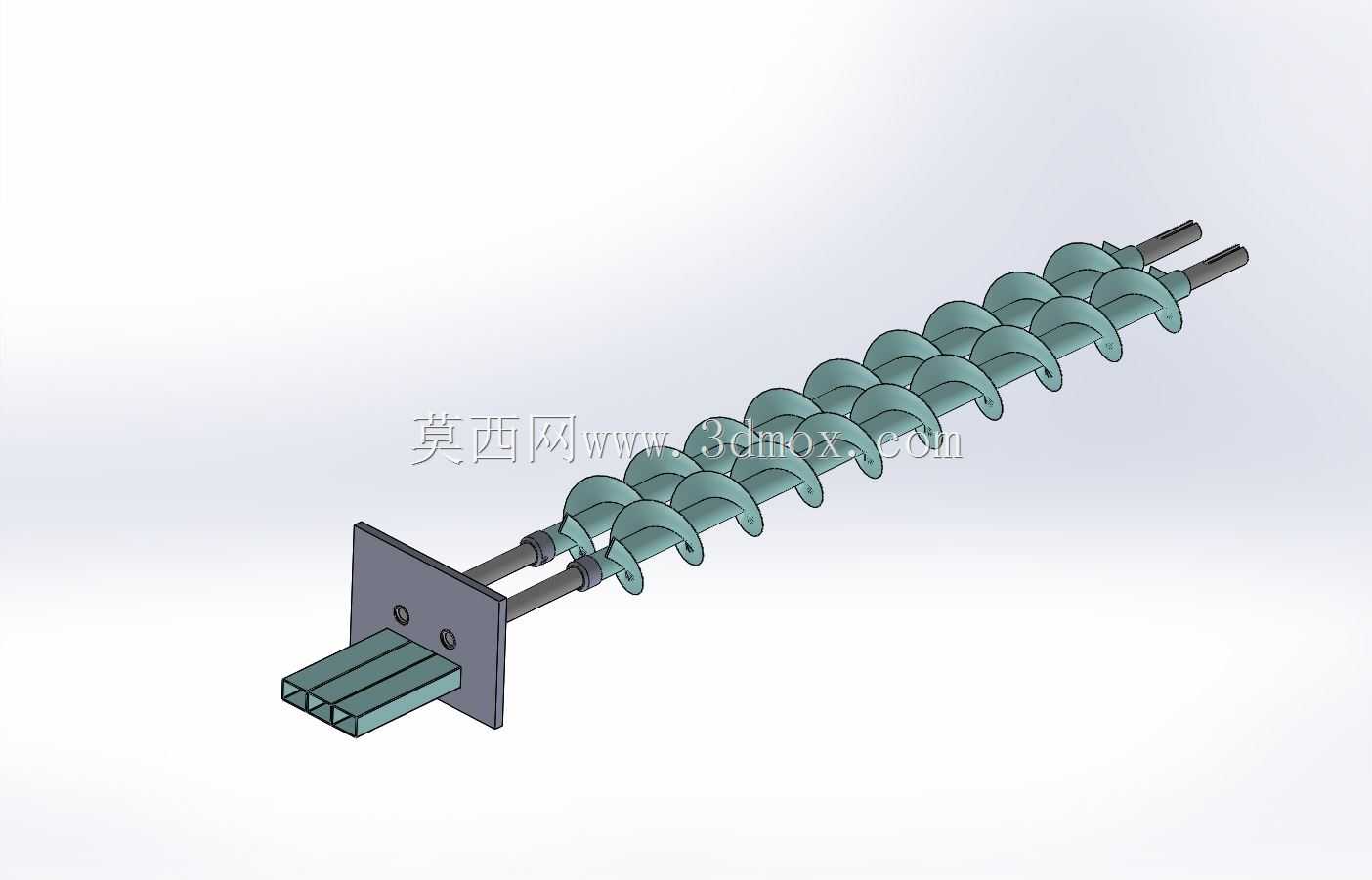

  从结构布置来看,机构前端设置矩形进料导槽,导槽通过端板与两根螺旋轴的支承段连接,物料从导槽进入后被旋转叶片逐步向后端推送。螺旋段采用连续带状螺旋叶片,叶片沿轴长保持一致的螺距与外径,这种等螺距设计适合输送流动性相对稳定的散料;若用于易压实物料,也可在后续改型中将前段改为变螺距结构,使物料在推送过程中逐步释放挤压应力。两根轴的叶片旋向与转向需要匹配,保证物料沿同一轴向前进,并在中部形成相互清理、相互拨动的运动关系,减少叶片间残留。

  支承与传动边界是该类机构设计的重点。螺旋轴属于长悬臂或多支承轴系,轴径、叶片厚度和中间吊挂轴承的布置直接决定运转可靠性。模型中螺旋轴两端保留了伸出轴段,可用于连接联轴器、链轮或减速电机;进料端设置安装立板,板上加工轴孔与紧固件连接位,既作为螺旋轴的端部支承基准,也承担与料斗、溜槽或设备机架的连接作用。实际选型时,需要校核轴的挠度,尤其是长距离输送时,螺旋轴自重加上叶片和物料载荷会使中部产生弯曲变形,若挠度过大,叶片会与槽体发生刮擦。

  安装边界方面,前端导槽采用矩形截面,便于与方形出料口、称重料斗或搅拌仓出口对接;端板上的孔位可作为整机定位基准,现场安装时应先保证两轴轴线平行,再确认轴端与驱动单元的同轴度。双轴中心距不能过小,否则叶片运动空间不足;也不能过大,否则两轴之间形成物料死区,影响输送连续性。叶片外径与输送槽内壁之间应保留合理间隙,间隙过小会因制造误差和热膨胀造成卡滞,间隙过大则会降低输送效率并增加残留。

  驱动设计上,两根螺旋轴可通过减速电机配合链传动、齿轮传动或双输出轴减速机实现同步。若输送物料具有较强缠绕性,双轴反向旋转能够产生自清理效果;若以高产量输送为主,则应重点控制转速,螺旋输送机转速并非越高越好,过高转速会使粉料受离心力影响而悬浮,反而降低推送效率,并加剧叶片磨损。对于磨蚀性较强的物料,叶片外缘可采用耐磨钢或附加耐磨涂层;对于食品级场景,则需提高表面抛光质量并避免容易积料的死角。

  建模过程中,螺旋叶片是核心特征。叶片通常可通过沿螺旋线扫描成形,再与中心轴进行焊接或装配组合;双轴结构需要保证两组叶片在轴向相位、螺距和外径上的一致性。进料导槽、端板、轴套和紧固件位置均应按实际装配关系表达,便于后续工程图生成、干涉检查和驱动选型。该机构整体结构紧凑,能够水平或小倾角布置,在设备内部占用空间较小,既可以作为独立给料机使用,也可以嵌入配料系统、搅拌设备或处理生产线中,实现散料从储料单元到工艺单元的稳定转移。
