Pacco凸轮式多档位转换开关

　　这款凸轮开关属于低压控制回路中常见的多档位转换器件，前端红色旋钮操作头与后端叠装式触点基座构成完整结构，主要用于机床操作面板、自动化控制柜、配电小箱以及小型设备的电源切换、功能选择和手动自动回路转换。实际选型时，这类开关往往承担两路或多路信号、负载的通断任务，通过旋钮带动内部凸轮轴转动，使不同角度下的动触点与静触点按预定逻辑闭合或断开，从而实现多档位、多回路的同步切换。

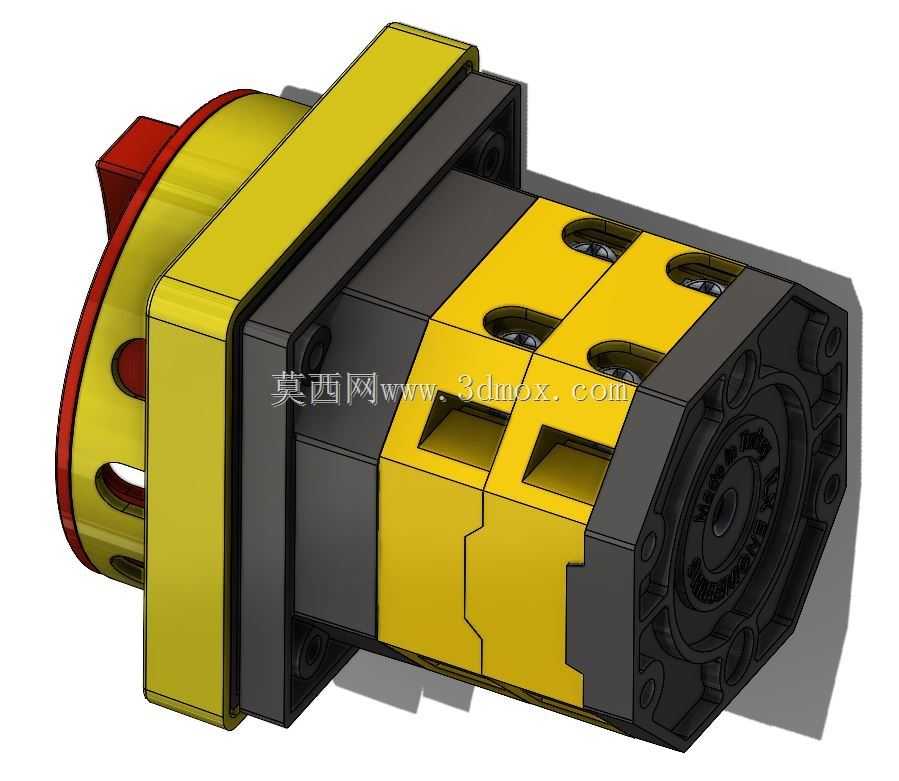

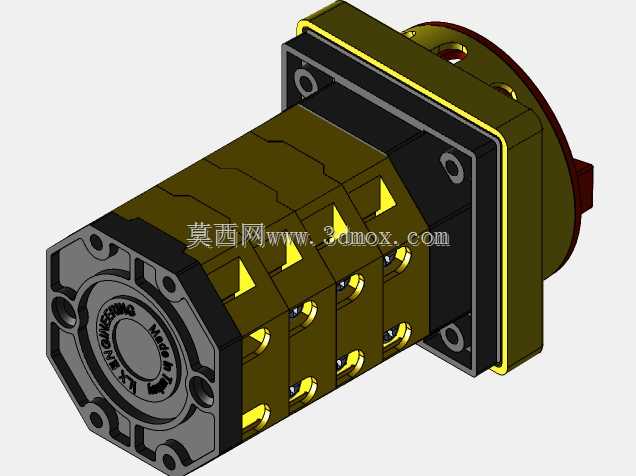

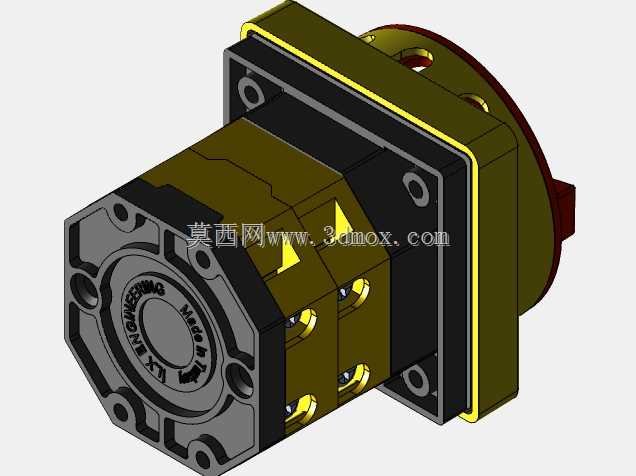

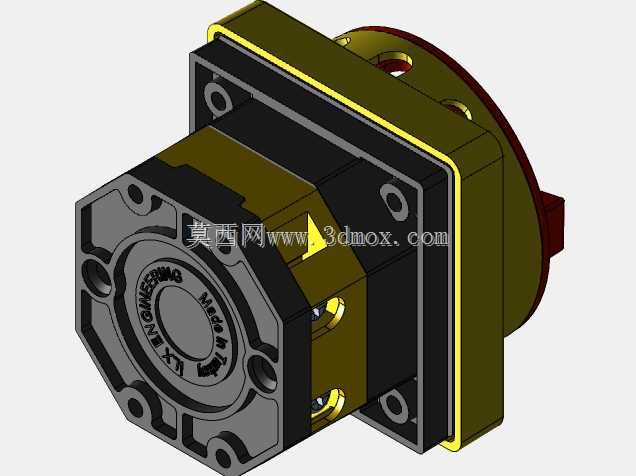

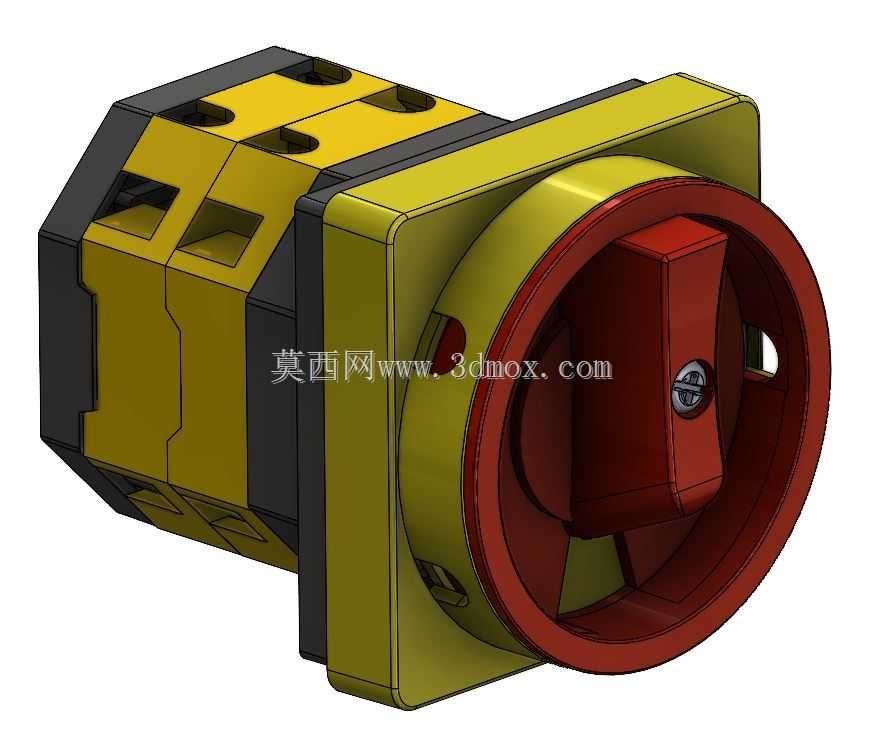

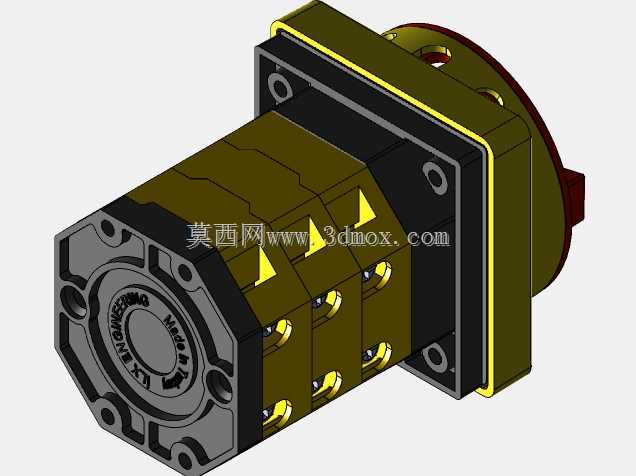

　　从结构布置看，模型前部为方形安装法兰，配合圆形旋钮座，红色操作手柄位于中心，便于操作人员在面板外侧快速识别并旋转操作。法兰后方延伸出圆柱形传动与触点容纳区域，再向后是多层叠片式基座。叠片结构是凸轮开关的典型设计思路：每一层对应一组或几组触点，档位数量和触点组合变化时，可以通过增减触点模块来满足不同回路需求，而不必重新设计整个外壳。这种模块化叠装方式既方便厂家按订货逻辑组装，也利于后期维护时检查触点烧蚀情况。

　　外形与安装边界方面，前端法兰需要嵌入控制柜门板或设备面板的开孔中，法兰面承担定位和压紧作用，后方主体则伸入柜内。建模时应重点保证法兰厚度、旋钮外径、手柄旋转半径以及后方叠片本体的长宽高关系：旋钮外径决定面板开孔和操作空间，手柄突出高度影响防护门关闭距离，后方叠块长度则与柜内布线空间、线槽位置和端子排间距直接相关。若多个开关并排布置，还需校核相邻旋钮之间的手指操作间隙，避免档位切换时互相干涉。

　　功能特性上，凸轮开关不同于普通按钮的瞬时动作，它依靠旋转位置保持档位状态，适合需要明确选择位置的场合，例如电机正反转停止选择、电压表三相测量切换、照明回路分区控制、检修模式与运行模式切换等。内部凸轮轮廓决定触点动作时序，设计时要让相邻档位之间具备清晰的定位感，避免停留在中间位置造成触点似接非接。触点模块通常包含静触点、动触桥、弹簧和分隔筋，弹簧提供接触压力，分隔筋则用于降低相邻回路间的短路风险。

　　从三维结构设计角度看，该模型把外观件、传动件和触点基座的层次关系表达得较清楚。前端红色操作头视觉醒目，符合工业现场对紧急或电源类操作件的识别习惯；黄色与黑色相间的后部壳体既表现出叠层模块，也提示内部不同功能腔室。壳体上的开孔、凹槽和卡扣位置对应装配时的定位、固定和防错需求。实际工程建模中，还应补充旋钮档位角度、触点通断表、面板开孔尺寸、接线螺钉空间以及端子压线范围等信息，才能让模型从外观展示进一步服务于电气布置和安装校核。

　　在设备应用中，这类开关通常安装在操作者容易触及、但又不易被误碰的位置。面板外侧需要保留旋钮旋转所需的圆弧空间，柜内后侧则要留出导线弯曲半径和接线工具操作空间。若用于油污、粉尘较多的车间，还需配合密封圈或面板防护结构，保证旋钮轴与法兰间隙处不受污染。对于结构工程师而言，开关虽小，却会影响面板开孔、门板加强、标签布置、线束走向和维护可达性，因此在控制柜三维布局阶段就应将其作为真实边界件纳入，而不能仅在二维电气原理图中确定型号后再临时塞入面板。
