三极模块化微型断路器结构设计

　　这款三极模块化微型断路器是低压终端配电系统里最常见的保护执行元件，日常在楼宇照明配电箱、工业设备控制柜、自动化产线配电回路里大量使用，核心作用是同时对三相供电回路做过载延时保护与短路瞬时脱扣，回路出现过流、短路故障时快速切断电源，避免线缆过热起火、后端用电设备烧毁，也能作为人工分合回路的操作开关使用。

　　从实际安装场景来看，这类元件完全适配标准DIN35mm电气安装导轨，三个单极保护单元拼接为整体三极结构，宽度按照模数化配电标准设计，单极宽度为18mm标准模数，三极整体占用配电箱内3个模数位，安装时直接卡入导轨，上下端接线端子分别对应三相进线与出线，端子适配常规配电用铜导线，接线空间预留充足，多股软线压接、硬线直插都有足够操作余量，相邻断路器之间无需额外预留散热间隙，可紧密并排安装在配电箱内，大幅节省柜内安装空间。

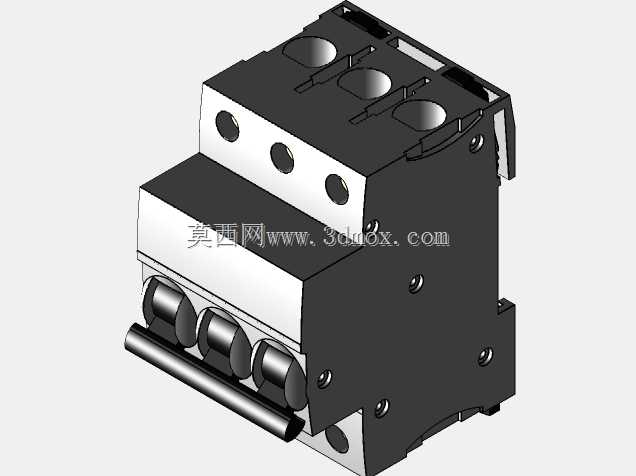

　　结构设计上，外壳采用上下扣合的阻燃工程塑料壳体，表面预留的安装孔位用于固定内部脱扣机构、灭弧组件与接线端子，正面三个操作孔对应内部机构的动作指示与手动操作位，顶部三个圆形凹槽是进线端的接线操作空间，底部三个圆柱形出线端子对应三相出线压接结构，侧面的卡扣结构直接和标准导轨配合，拆装时只需撬动卡扣即可快速完成元件更换，无需额外固定螺丝。内部集成双金属片热脱扣组件与电磁瞬时脱扣线圈：回路出现小幅过载时，双金属片受热弯曲，经过设定的延时后推动脱扣机构切断回路，匹配线缆的长期载流特性，避免短时启动电流误触发；回路发生短路故障时，大电流瞬间驱动电磁铁芯动作，毫秒级触发机构分断，快速切断故障电流，内部的栅片灭弧室会把分断产生的电弧切割、冷却熄灭，避免电弧外喷损伤周边元件。

　　建模过程中完整还原了产品的装配逻辑：三个极体的拼接定位槽、导轨卡扣的弹性结构、端子压接的活动空间、操作手柄的运动行程都做了对应结构表达，壳体的分型线、螺丝固定孔、端子避让缺口都和实物量产结构一致。做配电柜体三维布局时，可以直接调用该模型核对配电箱内的安装空间，核对柜内母排走线位置、端子接线操作距离、箱门闭合后的干涉情况，不用再反复测量实物尺寸；电气设计人员做选型排布时，也能通过模型直观确认三极回路的元件占位，提前规划配电箱内的元件排布顺序，避免后期装配出现元件干涉、接线空间不足的问题。这类模块化断路器的通用化程度极高，不同厂商的同规格产品安装尺寸完全统一，互换性很强，模型还原的安装边界可以直接适配绝大多数低压配电场景的布局设计需求，结构细节也能给低压电器元件的逆向设计、改型设计提供准确的结构参考。
