单相交流电机节能控制装置结构设计

　　该装置针对单相交流电机的运行能耗优化需求设计，主要应用于小型工业传动、民用机电设备、商用风机水泵类负载的配电回路中，可在不改变电机原有接线逻辑的前提下，通过实时检测电机运行的负载率、功率因数参数，动态调整输入电压与电流的匹配度，降低电机轻载运行时的铁损与铜损，实现最高三成左右的主动节能效果，适配额定功率范围内的各类单相异步电机使用场景。

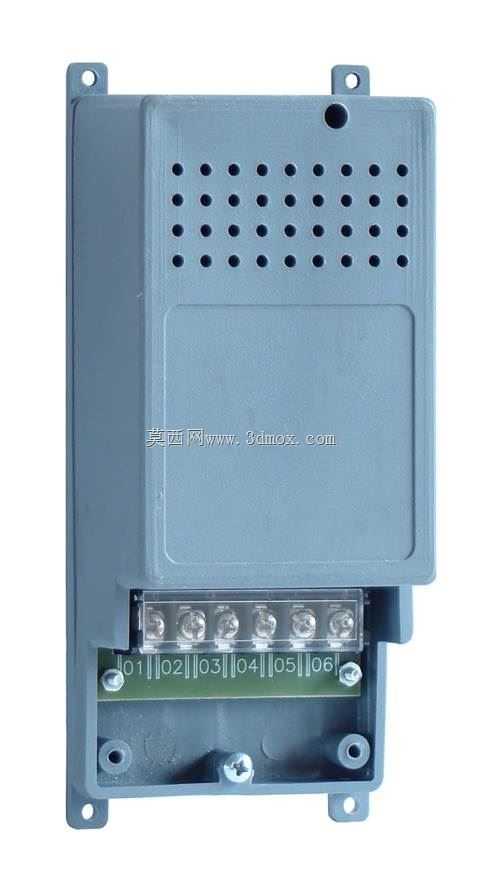

　　从结构设计层面看，整体采用壁挂式安装的矩形壳体方案，壳体材质选用阻燃ABS工程塑料注塑成型，兼顾绝缘性能与结构强度，外壳边角做R3圆角过渡处理，避免安装维护过程中的锐边划伤风险。壳体上盖区域冲压排布多组矩阵式圆形散热通孔，通孔直径3mm，孔间距6mm，呈等距网格排列，可在保证壳体防护等级的前提下，让内部功率器件工作产生的热量通过自然对流快速散出，避免密闭空间内的热量累积导致器件过热降额。壳体四个角位设计有带安装沉孔的固定耳，沉孔深度1.5mm，适配M4规格的自攻螺丝或膨胀螺丝，安装孔中心距严格匹配常规低压电气箱内的导轨安装与壁挂安装孔位标准，可直接替换同尺寸规格的传统单相电机启动器、断路器安装位，无需额外重新打孔改造配电箱体。

　　壳体下半部分为外露的接线区域，设计有6组一字型螺丝压线端子，端子旁通过丝印标注01-06的回路编号，分别对应电源进线、电机出线、辅助信号接点的接线位，端子排下方设置绿色环氧玻纤绝缘隔板，将带电接线区域与壳体内部的功率板、控制板区域做物理隔离，避免接线过程中螺丝、导线头等金属异物掉落内部引发短路故障，同时隔板上预留对应端子的穿线缺口，方便内部线束与端子的焊接组装。上盖与底座采用卡扣加底部两颗固定螺丝的连接方式，日常维护时仅需拧下底部螺丝即可翻开上盖，无需完全拆下整个壳体，提升现场检修的操作效率。

　　建模过程中严格遵循低压电气设备的安全设计规范，所有带电部件的电气间隙、爬电距离均满足相关标准要求，壳体壁厚设计为2.5mm，既保证注塑成型时的熔体流动性，避免出现缺胶、缩痕缺陷，也能满足日常使用中的抗冲击、抗形变要求。接线端子的螺丝行程设计为5mm，可适配0.5-4平方毫米的多股铜芯导线压接，覆盖常规单相电机的接线线径范围，端子的压线板做防滑齿纹处理，可增大与导线的接触摩擦力，避免设备运行过程中因振动导致导线松脱引发的接触不良、打火等问题。

　　在安装边界维度，装置整体外形尺寸控制在120mm100mm55mm范围内，安装后突出墙面的厚度不超过60mm，适配各类深度≥80mm的明装配电箱、暗装接线盒的安装空间要求，壳体侧面无突出结构，多台设备并排安装时最小间距可控制在10mm，大幅节省配电箱内的安装空间。散热孔的排布位置避开内部核心控制芯片的正上方，避免长期使用过程中灰尘、凝露直接滴落在芯片引脚引发腐蚀短路，散热孔内侧还设计有挡尘筋结构，可阻挡大部分直径大于1mm的异物直接进入壳体内部，提升设备在多尘、潮湿工业环境下的运行可靠性。

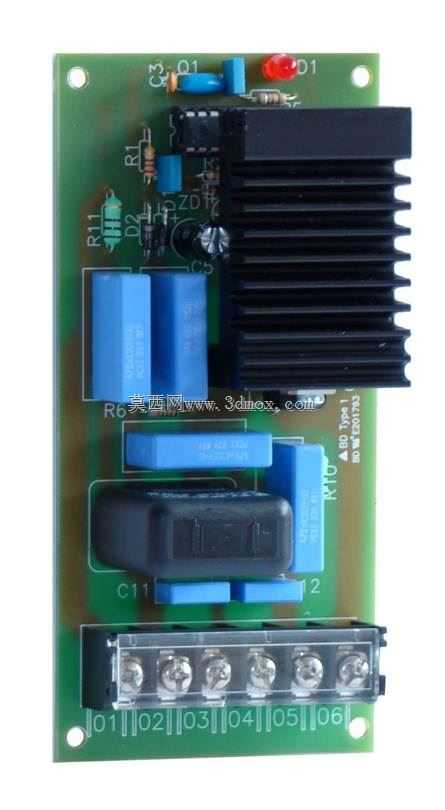

　　从功能适配角度，该结构预留了内部电路板的安装柱位置，四个安装柱高度统一为8mm，将控制板与壳体底部留出足够的走线空间，方便功率器件的引脚弯折、线束排布，安装柱顶端设计有自攻螺丝柱，可直接用M3螺丝固定PCB板，无需额外增加铜柱等配件，减少装配工序与物料成本。壳体上盖的内表面设计有多条纵横交错的加强筋，筋条高度4mm，厚度1.2mm，可大幅提升上盖的结构强度，避免安装按压、外部冲击时出现上盖凹陷变形的问题，同时加强筋的位置刚好对应内部电路板上较重器件的上方，可在一定程度上限制器件在振动工况下的位移幅度，提升设备的抗振性能，适配有轻微振动的设备配套安装场景。
