专用铣削设备长轴传动主轴结构

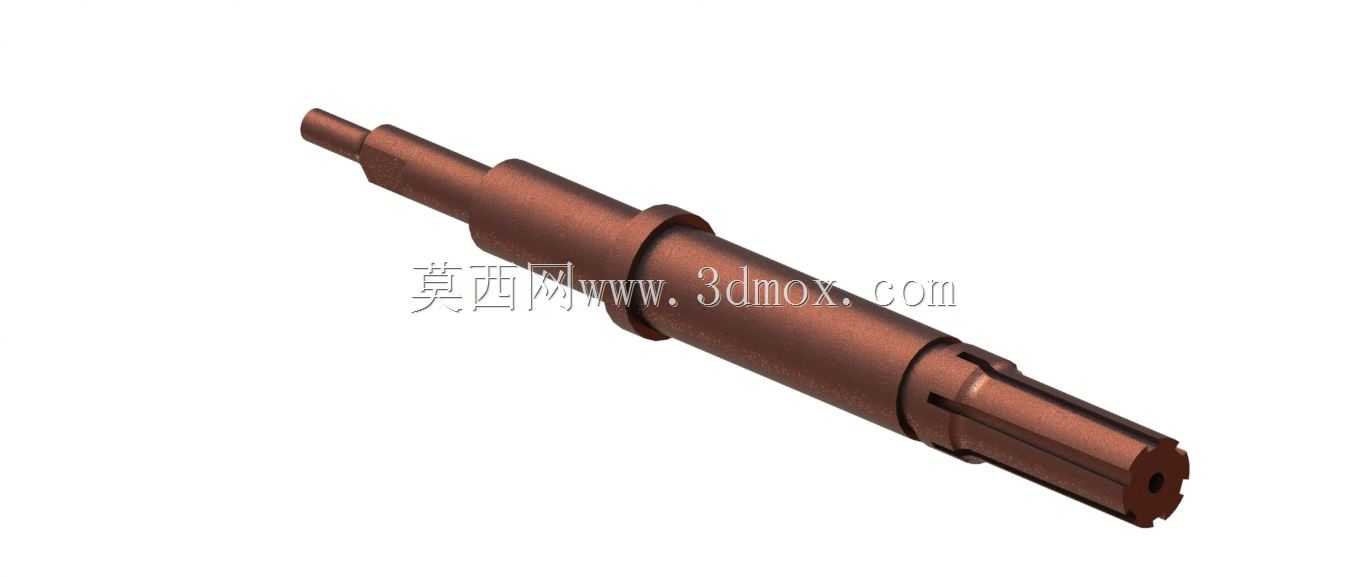

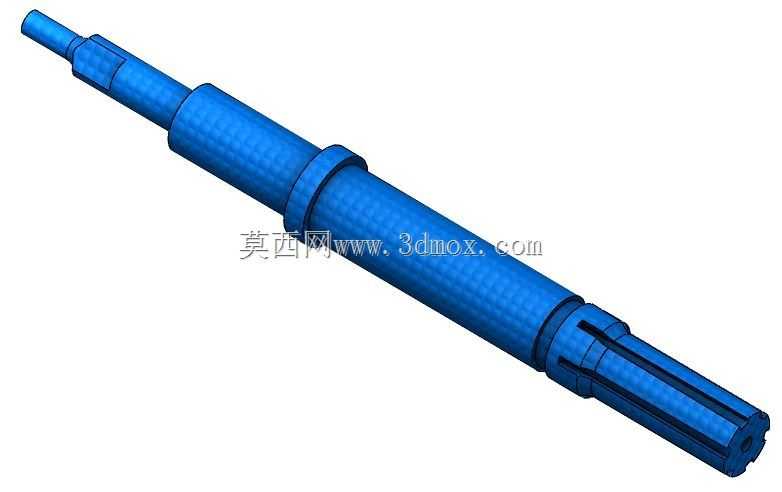

　　该轴类零件面向专用铣削加工设备的动力传递工位设计，整体沿轴向呈阶梯变径布局，从左端细径定位端延伸至右端带开槽的花键配合端，各轴段直径、长度依据传动扭矩、安装支撑间距及配合件装配边界逐级设定。左端细轴段用于接入设备动力输入端的联轴器或带轮，轴端预留的小直径段可配合锁紧螺母实现轴向限位，相邻的短阶梯轴肩作为轴承内圈的轴向定位面，保证支撑轴承装配后无轴向窜动。中部大直径轴段为轴体的主体承载段，承担铣削作业时的扭转力矩与径向切削抗力，轴段表面预留的环形凸肩分别用于分隔两组支撑轴承、定位传动齿轮或隔套，各轴肩过渡位置设置合理圆角，降低应力集中风险，避免轴件在交变切削载荷下出现疲劳断裂。右端开槽轴段采用多槽并行的花键配合结构，可与铣削头传动套或滑移齿轮形成周向扭矩传递，开槽结构同时允许配合件沿轴向小范围滑移，适配铣削作业中进给档位切换、铣头位置微调的工况需求，轴端中心预留的小孔可接入润滑油路，为花键配合面提供持续润滑，减少高速传动下的磨损。

　　从实际加工场景来看，这类长轴多用于台式专用铣削设备的主传动链，设备在对金属坯料进行平面铣削、槽型铣削作业时，电机输出的扭矩经带轮传递至该轴，再通过轴端花键带动铣刀盘或中间传动齿轮运转，轴体的同轴度公差直接决定铣刀的回转精度，建模过程中对各轴段的同轴度、轴肩端面跳动量均按传动件配合要求做了约束，两段支撑轴颈的直径公差按轴承内孔配合基准设定，保证轴承压装后回转平稳。安装边界层面，轴体总长度需匹配设备传动箱内部的侧壁间距，左端轴伸长度需避开箱体端盖的密封位，右端花键段的长度需保证滑移齿轮在全行程移动时始终保持有效啮合，各轴段的直径变化不能与箱体内壁、润滑油路通道产生干涉。设计阶段优先保证轴的刚性，长径比控制在合理区间，避免铣削进刀时轴体出现挠曲变形，同时在满足强度的前提下对非配合轴段做适度减重，降低轴系回转惯量，减少设备启停时的冲击。轴体上各环形槽位分别对应卡簧、密封圈的安装位置，箱体端盖处的密封圈贴合轴面实现传动箱润滑油密封，防止高速运转时润滑油泄漏。花键槽的槽宽、槽深按配合传动套的齿形参数匹配，保证扭矩传递时齿面受力均匀，避免局部应力过大造成齿面压溃。
