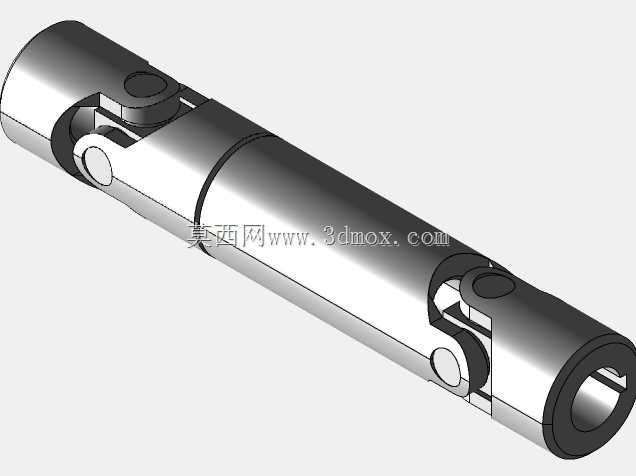

该双节式万向传动轴采用两端十字万向节串联布置的结构形式,在单节万向节存在角位移传动转速波动的固有特性基础上,通过双节布局配合中间连接长轴,可在输入轴与输出轴存在平行偏移、空间夹角偏差的工况下,保证两端传动相位匹配,抵消单节万向节带来的从动端转速周期性脉动,让传动过程的扭矩输出更平稳,大幅降低偏角传动时的附加交变载荷。这类结构在轻工输送线、小型专用机床进给机构、包装设备传动分支、可调角度工装动力输出端十分常见,当设备机架因焊接变形、装配公差累积、执行件需要随工位摆动调整角度时,刚性联轴器无法补偿轴系的不对中量,该万向轴即可在允许偏角范围内持续传递旋转扭矩,避免轴系因憋劲出现轴承过早磨损、轴颈疲劳断裂、连接螺栓剪断等故障。

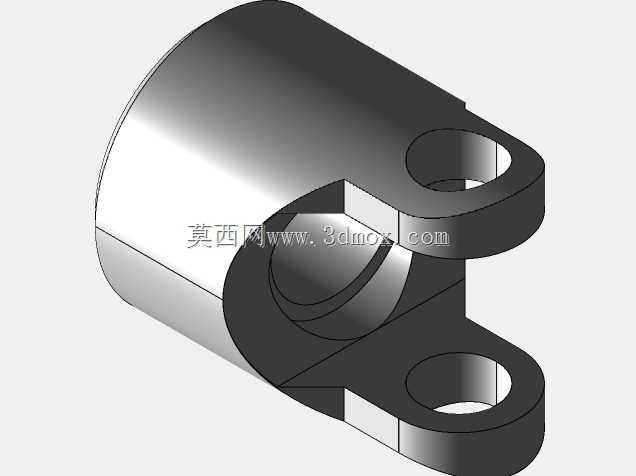

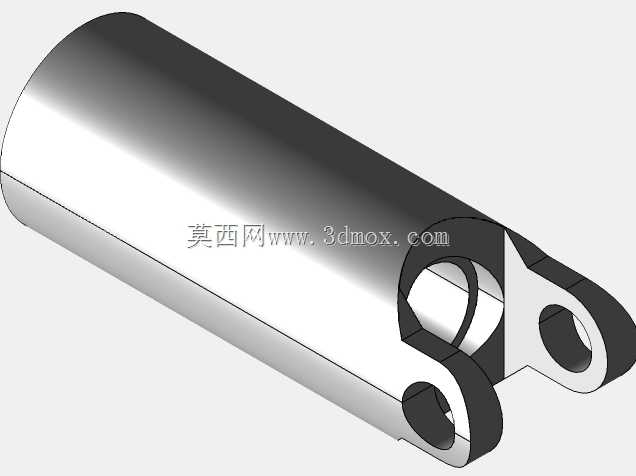

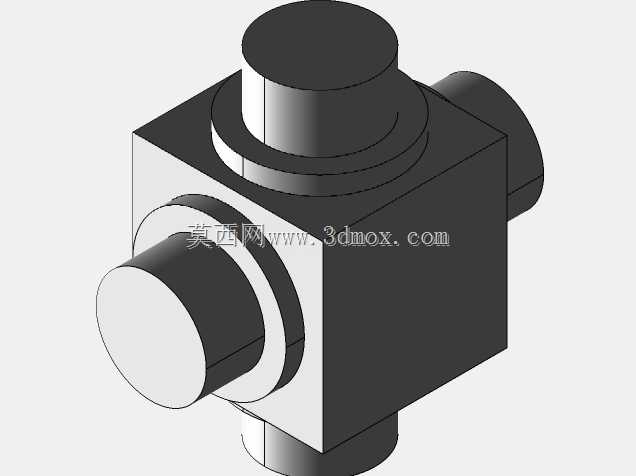

从结构细节来看,两端万向节的铰接位置集成了摩擦轴承结构,不同于常规滚针轴承万向节依靠滚动体承载的形式,摩擦副通过配合面的贴合接触实现铰接支撑,在低速、中等载荷、传动转速不高的工况下,抗冲击能力更强,对粉尘、少量碎屑的污染敏感度更低,不需要频繁加注润滑脂维护,很适合车间 open 式传动、户外简易设备这类运维条件有限的场景。十字轴的四个轴颈分别与叉架的铰接孔配合,轴向通过端盖或者铆压结构限位,防止运转过程中轴销脱出,叉架与轴体的连接部分做了加粗过渡,避免应力集中在焊缝或者轴肩位置。

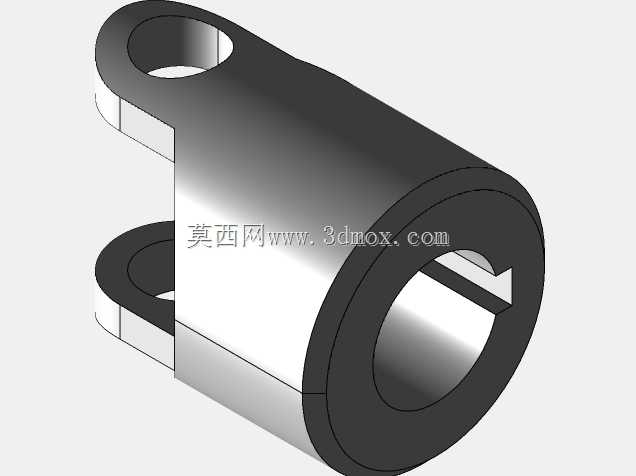

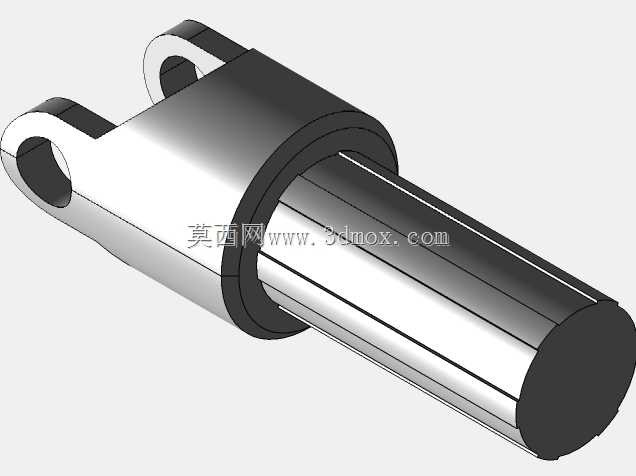

建模过程中首先确定两端轴头的安装接口形式,图中两端轴头采用内孔配合的套接结构,可适配对应直径的驱动轴与从动轴,通过径向销钉或者紧定螺钉完成周向固定,安装时不需要大幅挪动两端设备的轴心位置,只需要将万向轴两端轴孔对准轴头推入即可完成装配,对安装现场的对中操作容忍度很高。整体轴向长度按照常见小功率传动的跨距设计,中间长轴的直径经过扭矩校核,在传递额定扭矩时不会出现扭转变形超差,长轴与两端叉架的对接位置采用同轴度约束,保证高速转动时的动平衡表现,避免因偏心带来的整机振动。

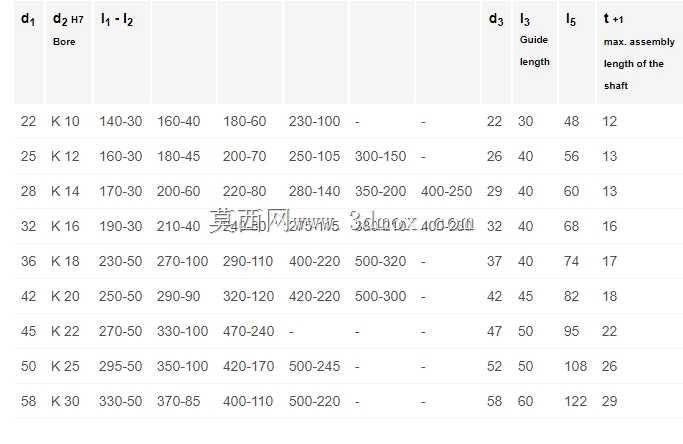

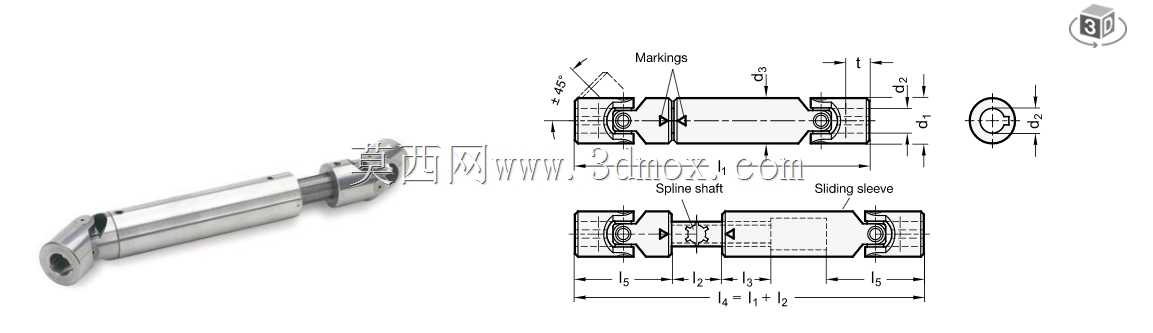

设计选型时需要重点核对几个边界参数:首先是单节万向节允许的最大工作夹角,常规小型精密万向节单节偏角通常控制在35度以内,双节组合后可补偿的平行偏移量随中间轴长度增加而增大,布置时不能让铰接副长期处于极限偏角位置,否则摩擦面的接触压强会急剧升高,磨损速度成倍加快;其次是轴头的配合孔径与连接方式,要和驱动端、负载端的轴径尺寸匹配,键槽或者销孔的位置要对应,避免装配后出现周向打滑;再者是整体的最小安装长度与最大拉伸长度,该款为固定长度万向轴,没有花键伸缩副,因此要确认安装位置的轴向间距在零件总长的允许适配范围内,若设备存在较大轴向窜动,则需要额外搭配伸缩结构。
摩擦轴承的铰接配合间隙在建模时预留了合理的活动旷量,间隙过小会导致偏角转动时卡滞,间隙过大则会造成传动回程间隙增大,影响传动定位精度,对于需要正反转频繁切换的工位,该间隙值需要严格控制,避免换向时产生明显冲击。整个零件的所有铰接点都做了防脱结构,外露的转动部位没有尖锐棱角,在设备中安装后可配合简易防护罩,避免人员衣物或者杂物卷入铰接位置。相较于单节万向轴,双节结构的长度更长,布置时要预留足够的径向摆动空间,防止轴体转动过程中与周边机架、管线发生磕碰干涉。
