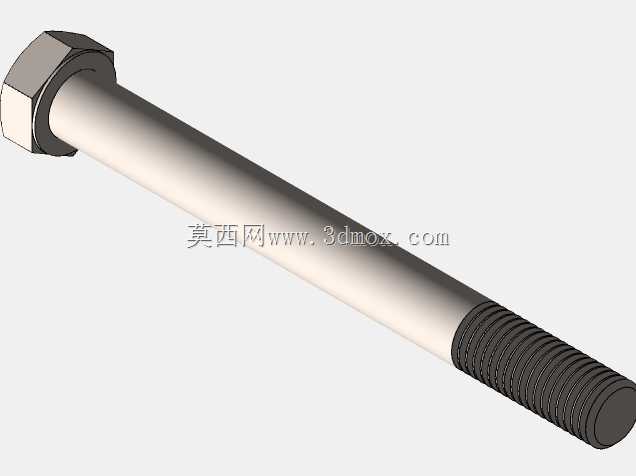

M12外六角半螺纹长螺栓紧固件

　　在各类机械设备装配、钢结构连接、工装夹具搭建以及通讯设备机架安装场景中，外六角长螺栓是最常用的可拆卸紧固元件之一，这款M12规格的半螺纹长杆螺栓，主要针对需要较大夹紧厚度、同时要求光杆段起到定位导向作用的装配工况设计。从结构特征来看，螺栓头部采用标准外六角构型，该构型的设计逻辑完全适配常规开口扳手、套筒扳手的拧紧作业，六个受力平面能够在施加额定预紧扭矩时均匀分散接触面压，避免拧紧过程中出现打滑、棱角崩损的问题，头部下端的轴肩位置加工有平整贴合面，装配后可与被连接件表面完全贴实，保证预紧力沿螺栓轴线方向垂直传递，不会出现附加弯曲应力。螺栓杆部分为两段结构，靠近头部的长段为光滑圆柱面，末端段加工连续三角外螺纹，

　　这种半螺纹设计在长规格紧固件中实用性极强：当被连接件的总夹紧厚度较大时，光杆段的直径与螺纹公称直径保持一致，穿入预装孔时可以顺畅通过，不会出现螺纹牙型刮削孔壁、带入切屑的问题，同时光杆部分的横截面无螺纹牙底的应力削减槽，整体抗剪切能力比全螺纹螺栓高出不少，在承受横向剪切载荷的铰接工位、定位连接工位中，光杆段可以直接配合铰制孔完成径向定位，不需要额外加装定位销，就能限制两个被连接件之间的横向错位。末端的螺纹段长度经过匹配设计，能够保证在拧紧六角螺母后，螺纹末端露出螺母2到3个牙距，既不会因为螺纹过长导致螺母无法完全锁紧、多余螺纹干涉周边其他零部件，也不会因为螺纹过短导致啮合牙数不足，降低螺纹连接的承载能力。

　　螺纹牙型采用普通公制三角螺纹，牙型角60度，螺距符合M12粗牙螺纹的通用标准，具备良好的互换性，现场装配时不需要定制特殊规格螺母，采用市面通用的M12六角螺母、平垫圈、弹簧垫圈即可完成配套锁紧。从安装边界来看，螺栓的总长尺寸适配大厚度叠层构件的夹紧需求，穿装路径上所有预装孔的孔径建议控制在13mm左右，既保证螺栓可以自由穿入，又避免孔间隙过大导致连接副出现径向窜动；头部六角的对边尺寸符合通用紧固件标准，选型扳手时只要匹配对应对边尺寸即可，不需要预留过大的操作空间，在机架内部、设备侧边等操作空间受限的位置，采用套筒工具即可完成拧紧作业。实际工程应用中，这类长螺栓常被用于通讯基站天线支架的钢结构拼接、自动化生产线铝型材机架的层板拉紧、

　　大型工装夹具的底座与工作台连接、输送设备侧边护栏的贯穿固定等场景：在贯穿多层铝型材或者钢板的装配工位，光杆段穿过所有被连接件的预制孔，末端螺纹段伸出构件表面后套装垫圈、拧入螺母，拧紧过程中光杆部分不会和孔壁发生螺纹咬合，后期设备维护拆解时，只需要拧下末端螺母就可以直接将螺栓从孔位中抽出，不会因为螺纹锈蚀、牙型卡滞导致螺栓无法拆卸，大幅降低后期运维的拆装难度。建模过程中完整还原了外六角头部的倒角特征、头部与杆部衔接的过渡圆角、光杆段的圆柱面精度特征、末端螺纹段的完整牙型起伏，以及螺栓末端的倒角导向结构，过渡圆角的存在可以大幅降低螺栓头部与杆部连接位置的应力集中系数，在螺栓承受轴向预紧拉力、作业过程中受到交变载荷冲击时，避免圆角位置出现应力断裂失效；末端的45度导向倒角可以让螺栓在穿入孔位、拧入螺母时自动对中，即使孔位存在少量同轴度偏差，也可以顺着倒角滑入装配位置，降低现场装配的对位难度。整个模型的几何特征完全符合紧固件的实际加工逻辑，没有出现结构干涉、牙型错位、特征缺失的问题，结构设计人员在进行整机装配设计时，可以直接将该螺栓模型导入装配体，验证连接路径上的空间是否充足、螺栓长度是否匹配夹紧厚度、扳手操作空间是否满足拧紧作业要求，提前在设计阶段排查螺栓过长干涉周边管路、过短无法满足螺母啮合要求的问题，减少后续生产装配阶段的零件返工概率。
