直列三缸发动机缸体剖切结构演示件

　　这套剖切结构件围绕小排量直列三缸内燃机的核心装配关系展开，把日常整机状态下被外围附件遮挡的缸体-气缸垫-缸盖接合区域直接暴露出来，多用于汽修教学的故障机理讲解、发动机拆装实训的前置认知环节，也可作为内燃机课程设计中气缸密封结构选型的参照样件。

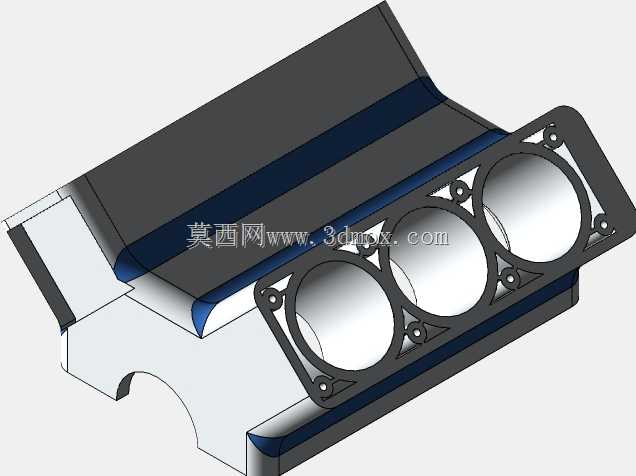

　　从现场使用场景来看，这类剖切件常摆放在实训台架旁，讲师讲到冲缸垫、缸体平面翘曲、冷却液窜入燃烧室这类常见故障时，可直接指着三个贯通的气缸孔逐层说明：黑色带密封筋的垫片夹在上下两层接合面之间，垫片上预留的螺栓过孔、冷却液通道孔、机油通道孔与缸体端面的孔位一一对应，学员能直观理解密封压力的传递路径，不用再靠二维剖面图脑补空间位置。

　　结构设计上，三个气缸孔沿直线等距排布，缸心距的设定兼顾了缸间壁厚与整机长度控制，剖切后保留的缸体侧壁能看到水套的空腔走向，蓝色区域对应冷却液流通的夹层空间，灰色实体部分为承载缸盖螺栓预紧力的基体结构。接合面四周均匀分布的螺栓孔位，按照三缸机的载荷分布规律排列，孔位周边做了局部加厚凸台，避免螺栓拧紧时局部压应力过大导致基体变形。垫片采用多层复合密封结构的形态表达，气缸孔周边的密封护圈做了凸起加强，对应燃烧室工作时的高温高压密封需求，水孔、油孔周边的密封筋走向完全贴合流体通道轮廓，防止油水互窜。

　　安装边界层面，该结构件的长度方向由三个气缸的排布跨度决定，宽度方向预留了缸体侧壁与水套夹层的厚度，剖切展示面为平面结构，摆放时可直接贴合实训台的安装基准面，不需要额外制作复杂支撑工装。对接整机装配时，缸体上端面的平面度、螺栓孔的位置度都要满足内燃机装配的通用公差要求，气缸垫的厚度选型直接影响燃烧室容积，进而改变发动机的实际压缩比，维修更换时不能随意选用不同厚度的替代垫片。

　　建模过程中，气缸孔采用同轴度约束保证三个缸孔的轴线平行度，接合面设置为装配基准面，垫片的所有孔位与缸体孔位做重合配合，剖切特征保留了内部水套的完整空腔形态，既能用于静态结构展示，也可在此基础上叠加螺栓预紧力仿真、密封面压力分布分析，帮助工程人员理解三缸机缸体结构的载荷传递逻辑，排查实际运行中缸垫冲蚀、缸体变形的故障根源。
