星型六缸航空活塞发动机结构总成

　　这套星型六缸活塞动力总成的建模工作，最初是在小型通航飞行器动力选型的项目背景下启动的。当时团队在对比直列、V型与星型布局的优劣，最终选定星型构型，核心原因是这类布局在迎风直径可控的前提下，能把多缸的往复惯性力通过曲轴相位排布实现近乎完全的自平衡，省去了额外的平衡轴结构，对于自重控制要求苛刻的轻型飞机、旋翼验证机来说，这一点的收益非常突出。

　　从实际装机场景来看，这类动力单元既可以作为初级教练机的前置动力，也能适配小型无人靶机、航空运动类飞行器的动力需求，甚至在部分复古通航复刻机型、地面航空动力教学台架上也有大量应用。它的核心功能是把六个燃烧室内燃油爆炸产生的直线往复推力，通过连杆曲柄机构转化为曲轴端的旋转扭矩，最终驱动螺旋桨产生拉力。

　　建模过程中最先敲定的是整机的安装边界：星型发动机所有气缸围绕中心曲轴箱呈圆周径向均匀排布，六个缸体相邻夹角为60度，整机轴向长度从曲轴前端的螺旋桨安装法兰面，到后端附件传动壳体的安装端面，整体尺寸控制得非常紧凑；径向最大轮廓出现在各气缸散热鳍片的最外端，这个直径参数直接决定了飞行器机头整流罩的内径设计，建模时特意把缸体最外侧的安装凸台、散热片边缘的公差余量都预留了出来，避免后续整流罩装配时出现运动干涉。

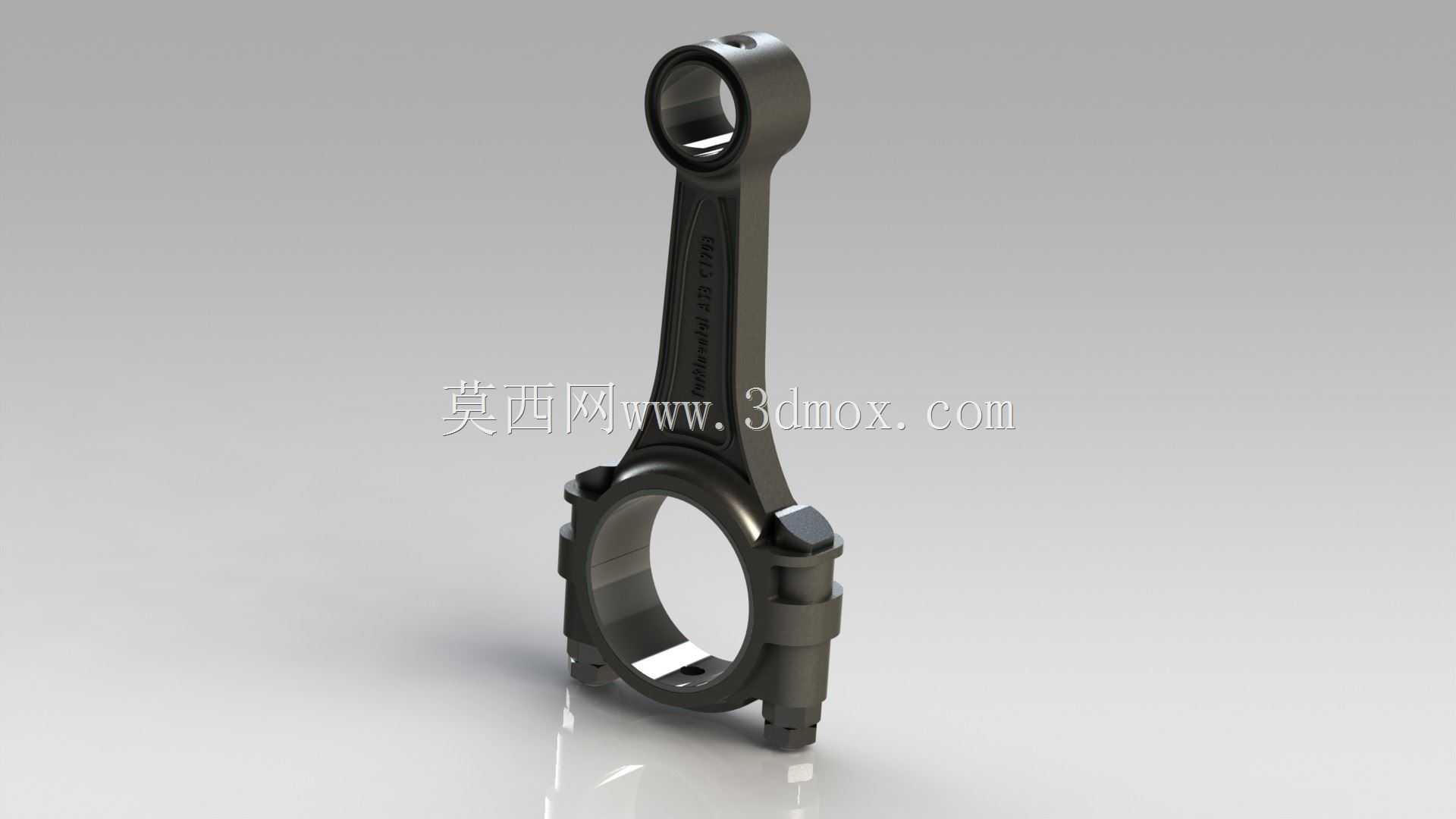

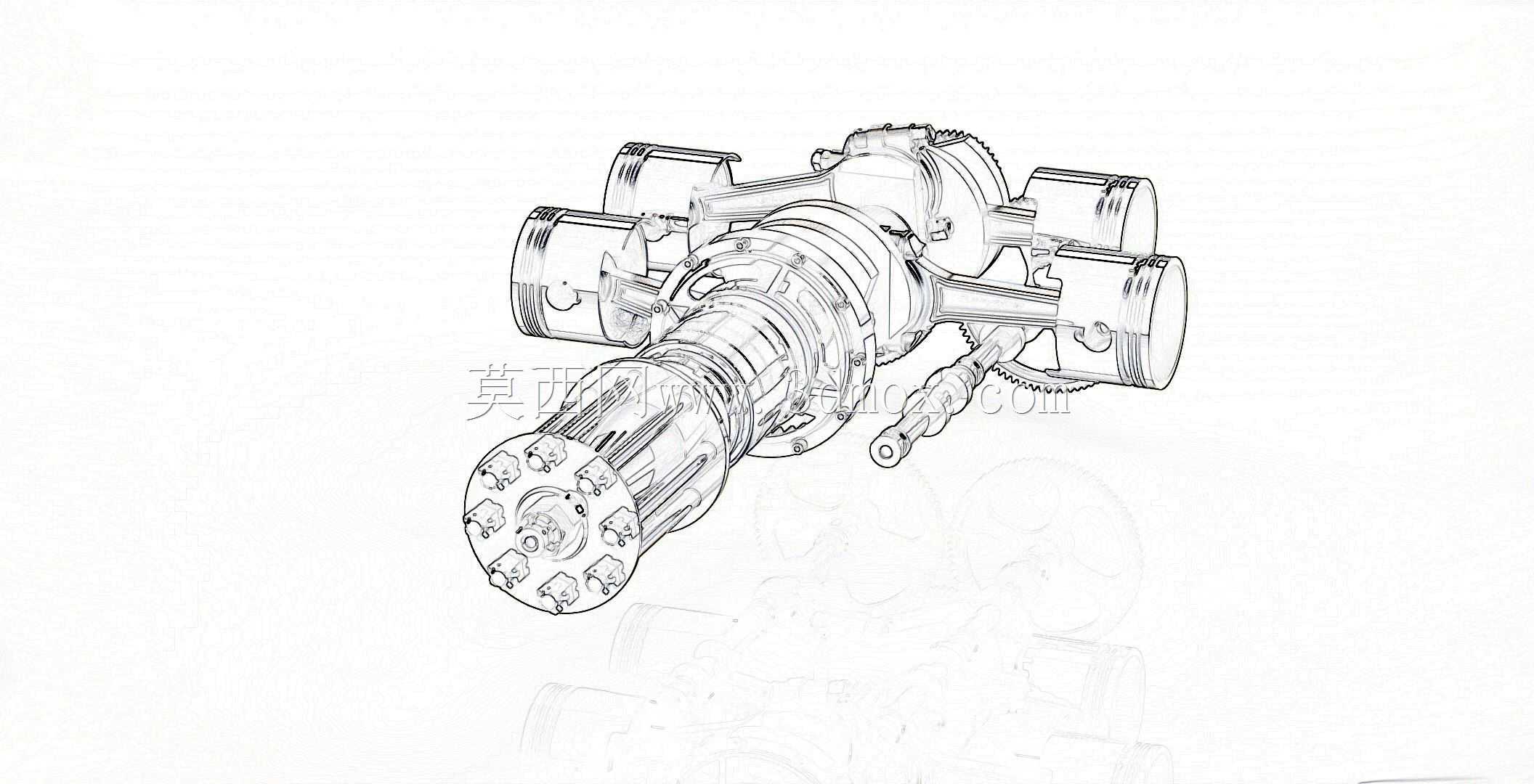

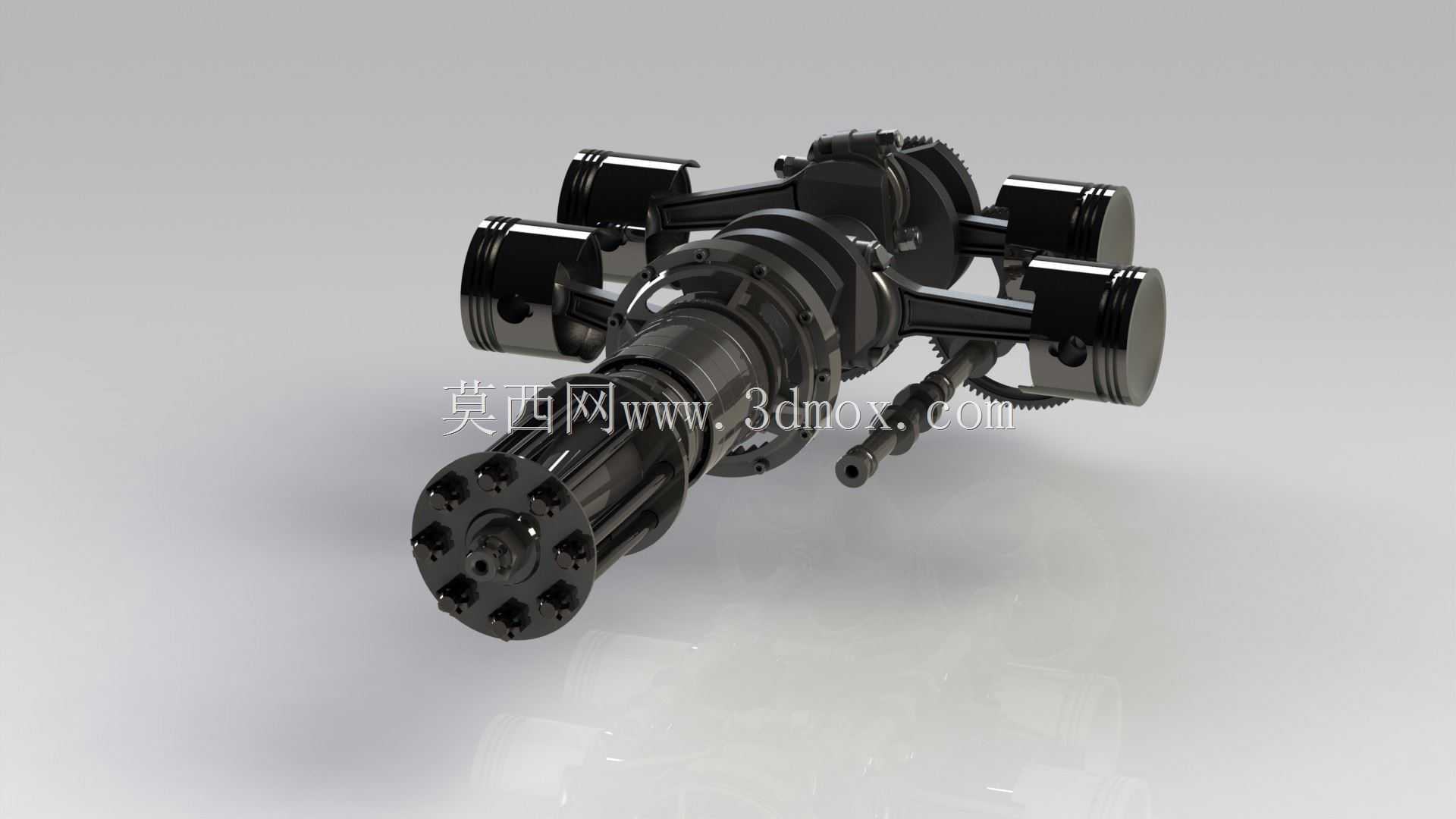

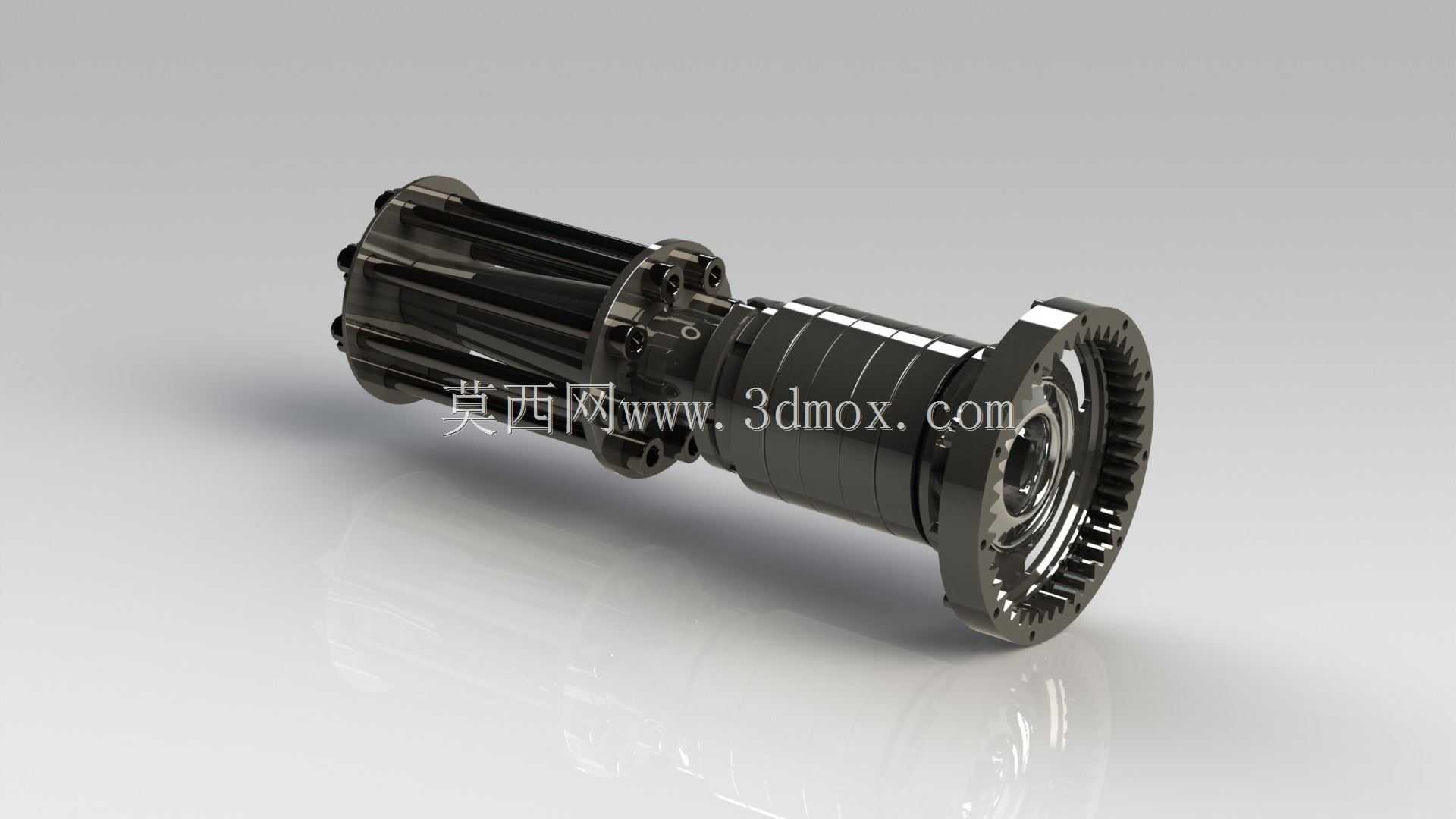

　　结构设计的思路围绕动力传递路径逐层展开：最核心的中心部件是曲轴组件，曲轴的曲柄销采用星型发动机特有的偏心排布设计，六个连杆分为主连杆与副连杆，其中一个主连杆的大端直接套装在曲轴曲柄销上，其余五个副连杆的大端通过铰接销钉，分别连接在主连杆大端外缘的铰接座上——这种结构是星型发动机区别于普通直列发动机最典型的特征，建模时需要严格核对每个铰接点的运动行程，保证曲轴转动全周范围内，所有活塞在气缸套内的上下止点位置都符合设计冲程，不会出现活塞撞气门或者连杆运动卡滞的问题。

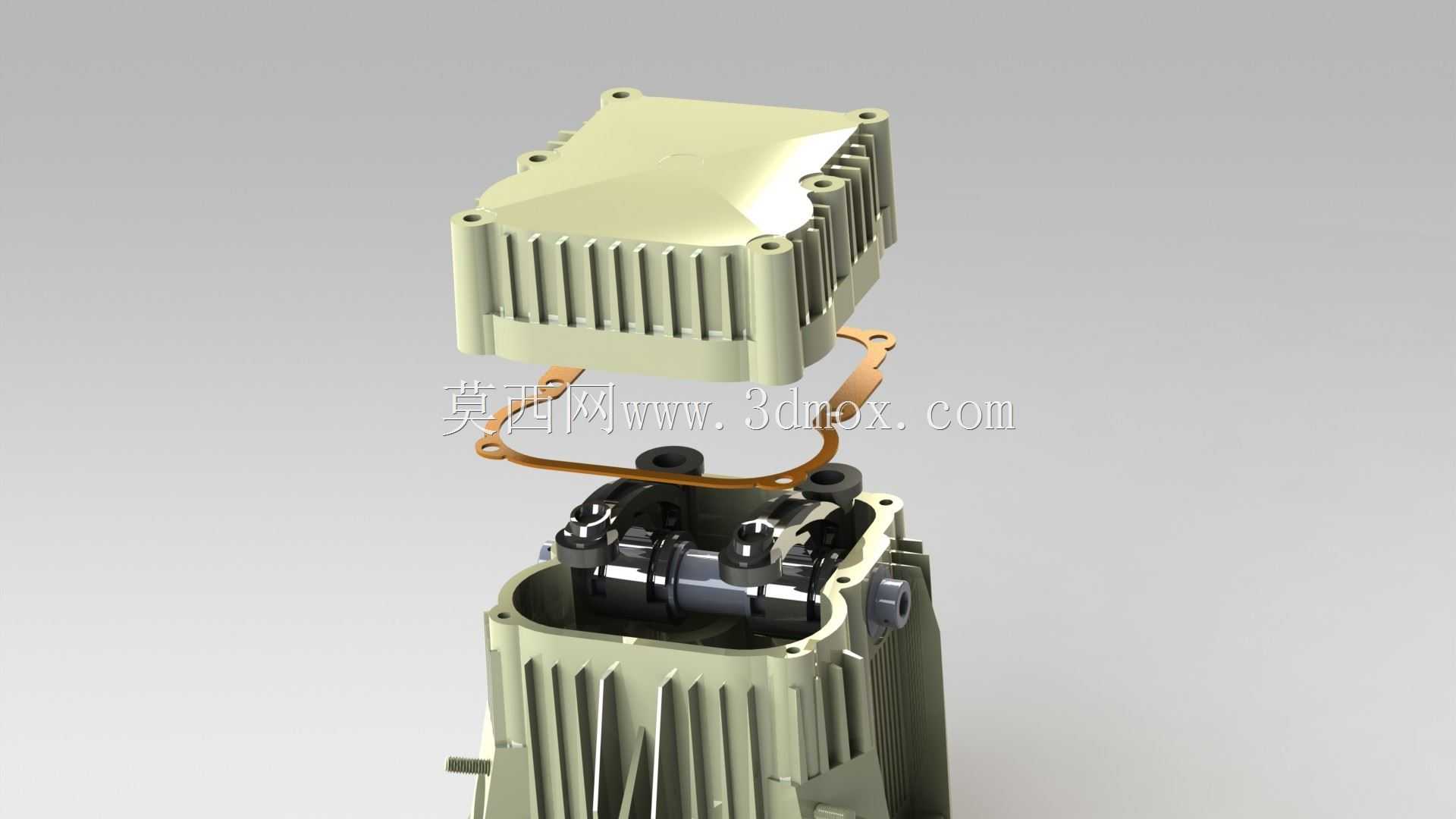

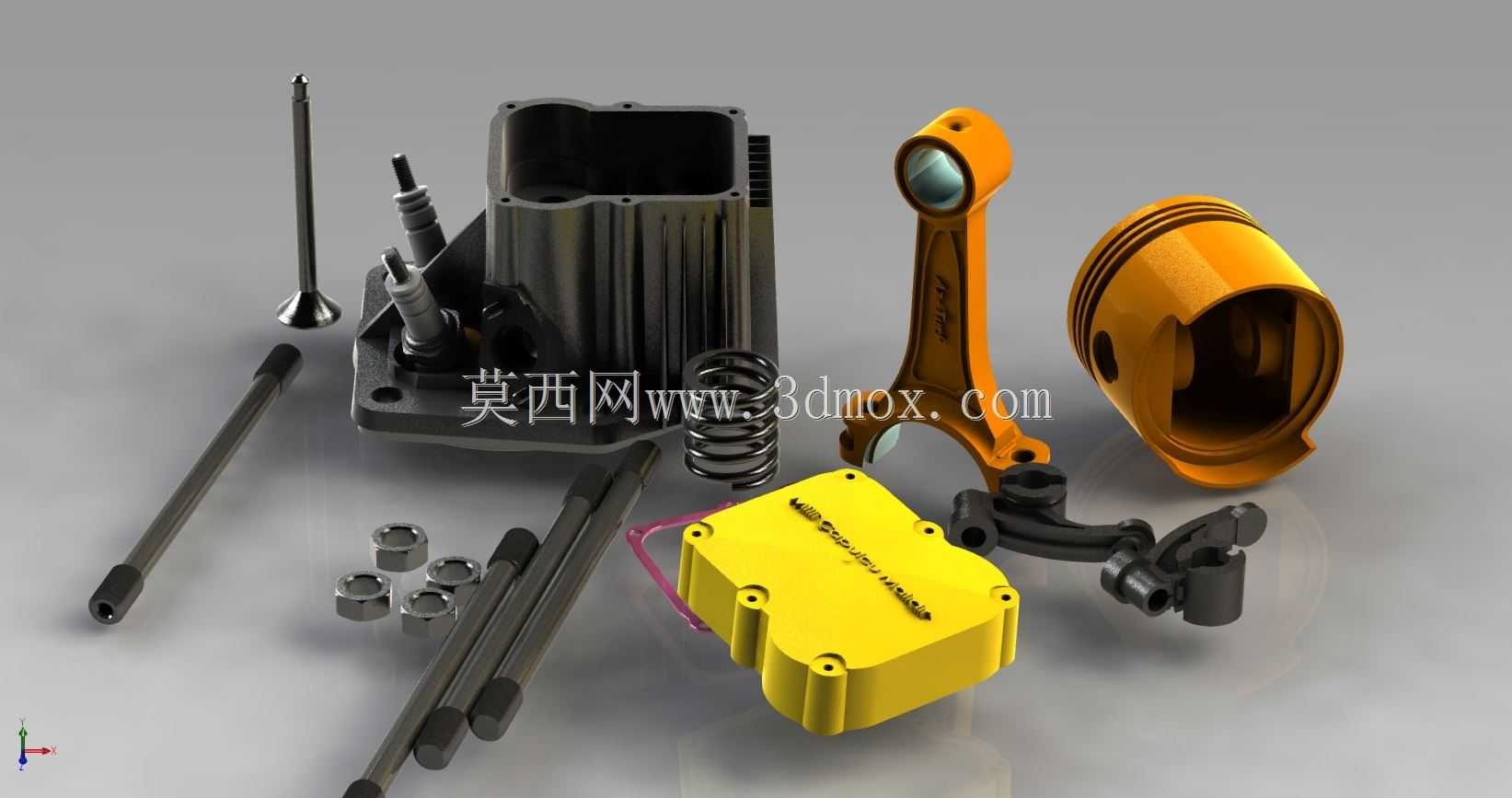

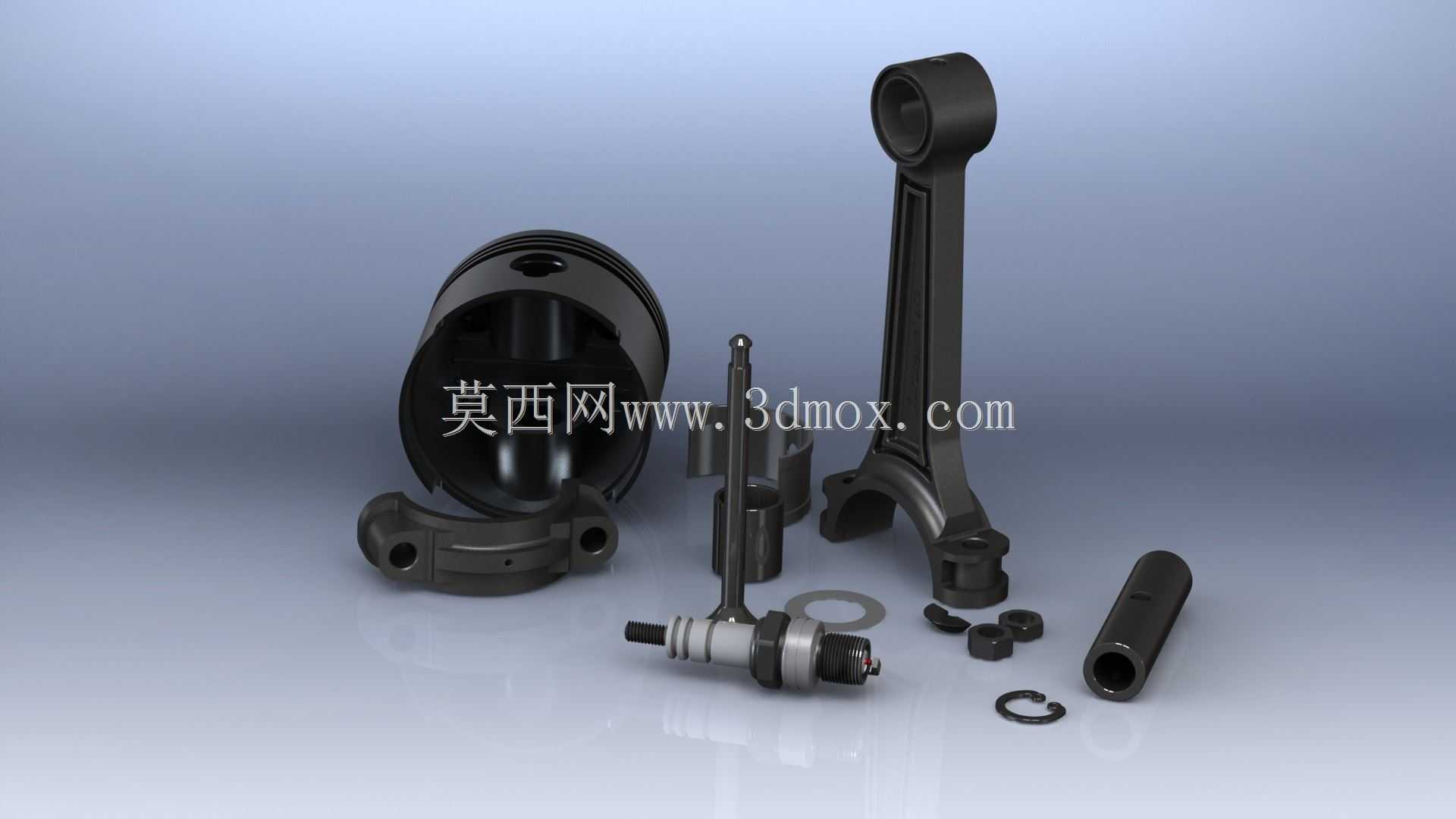

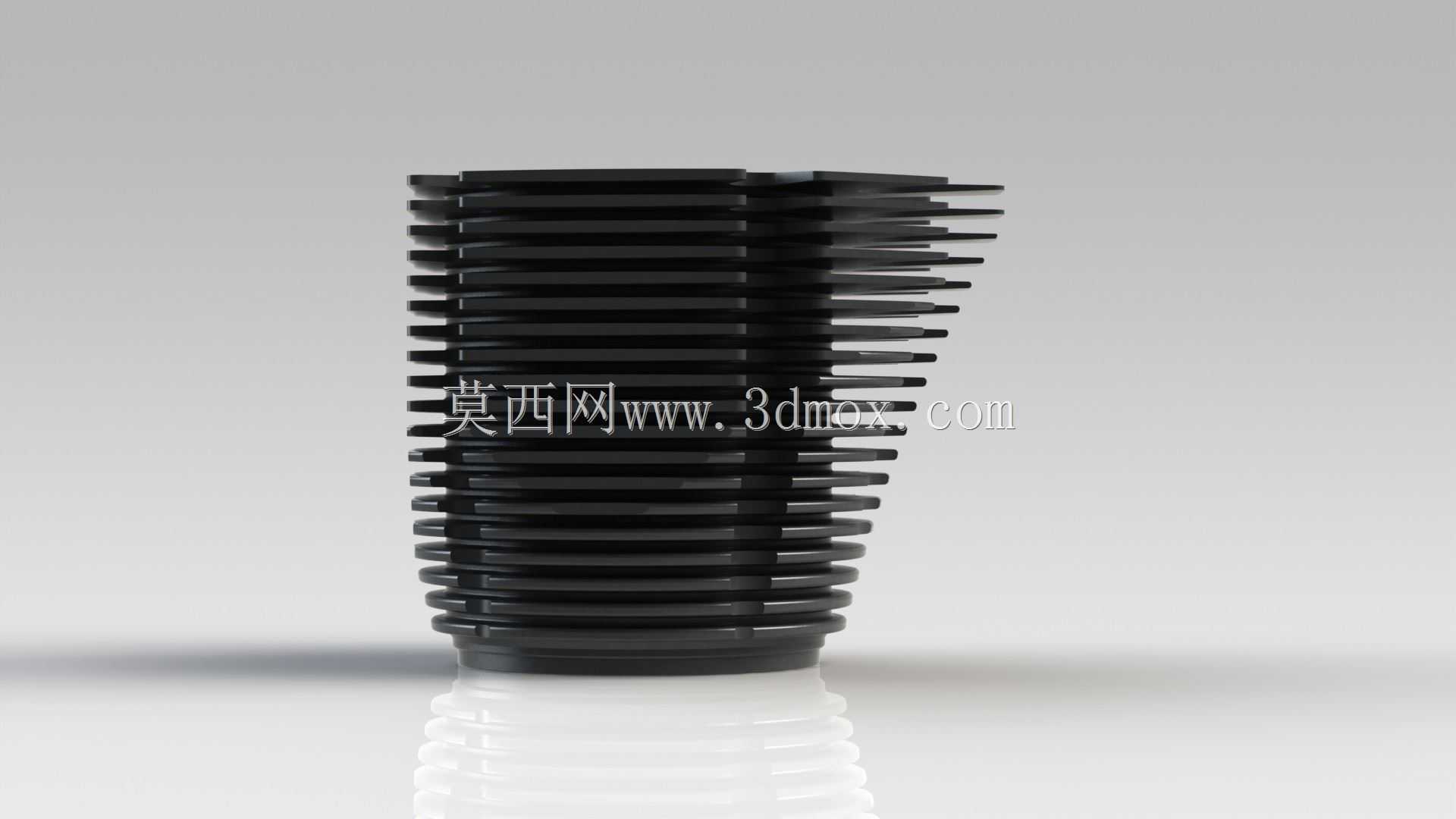

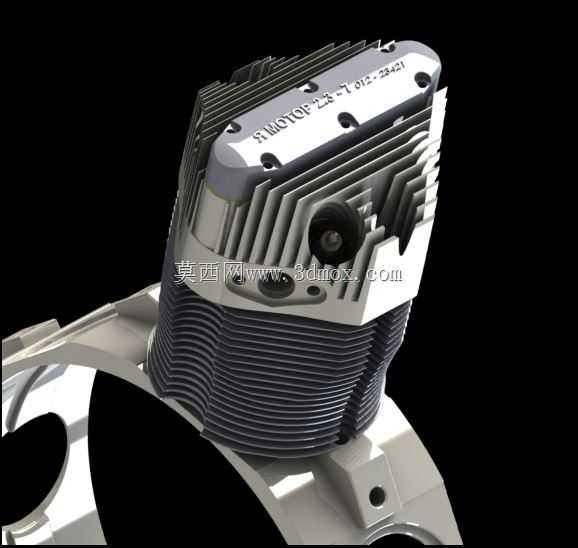

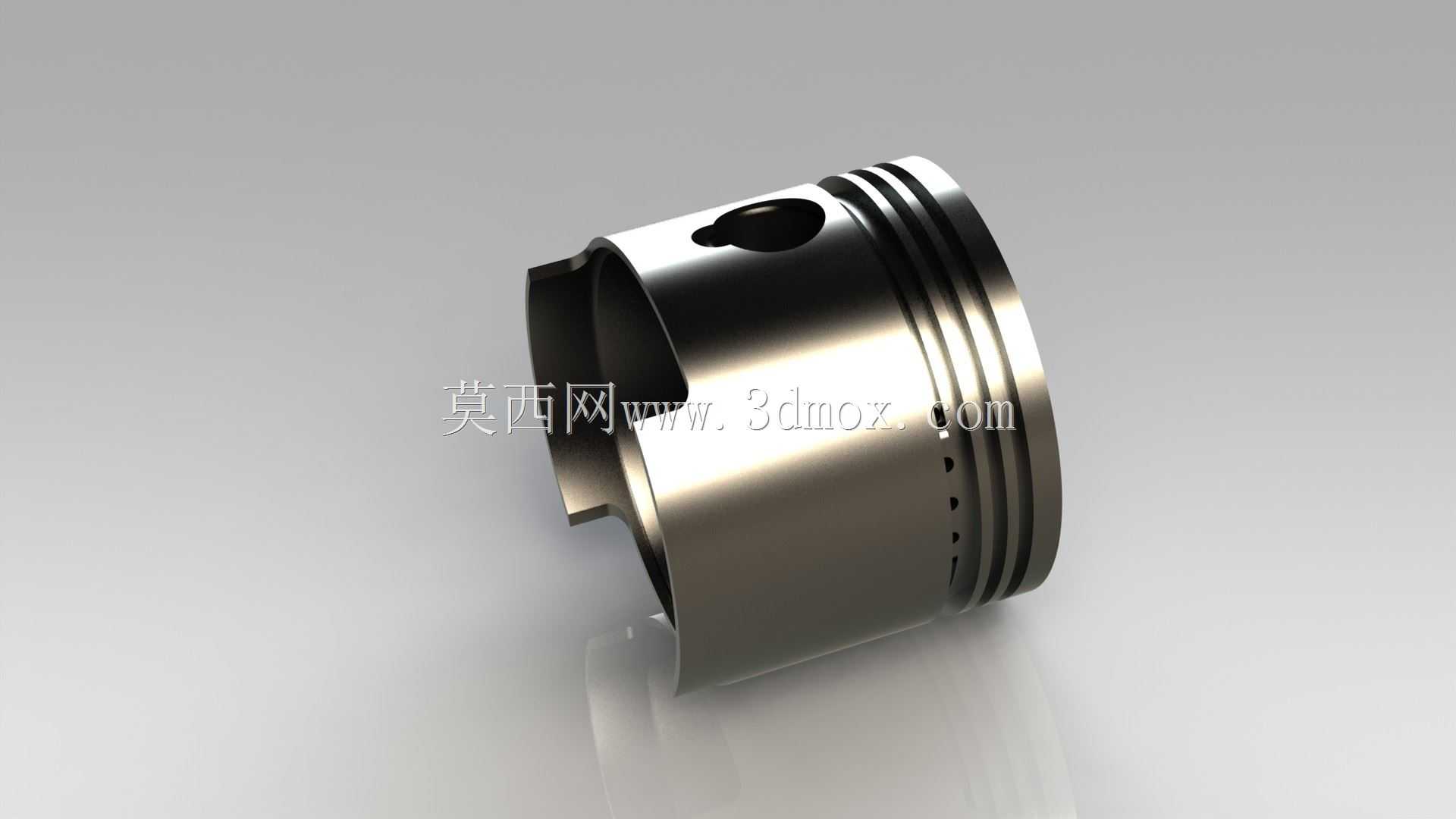

　　气缸部分的设计兼顾了散热与装配可靠性，每个气缸外部都加工出密集的环形散热鳍片，因为这类小型航空活塞发动机多数采用气冷方案，飞行时的迎面气流直接扫过散热鳍片带走燃烧热量，不需要额外布置水冷管路与散热器，能大幅降低动力系统的复杂度和故障点。气缸顶部集成了火花塞安装孔、进排气道接口，活塞组件上的三道气环与一道油环的槽位都在模型里做了完整还原，活塞销与连杆小端的配合间隙也按照航空发动机的装配公差做了结构预留。

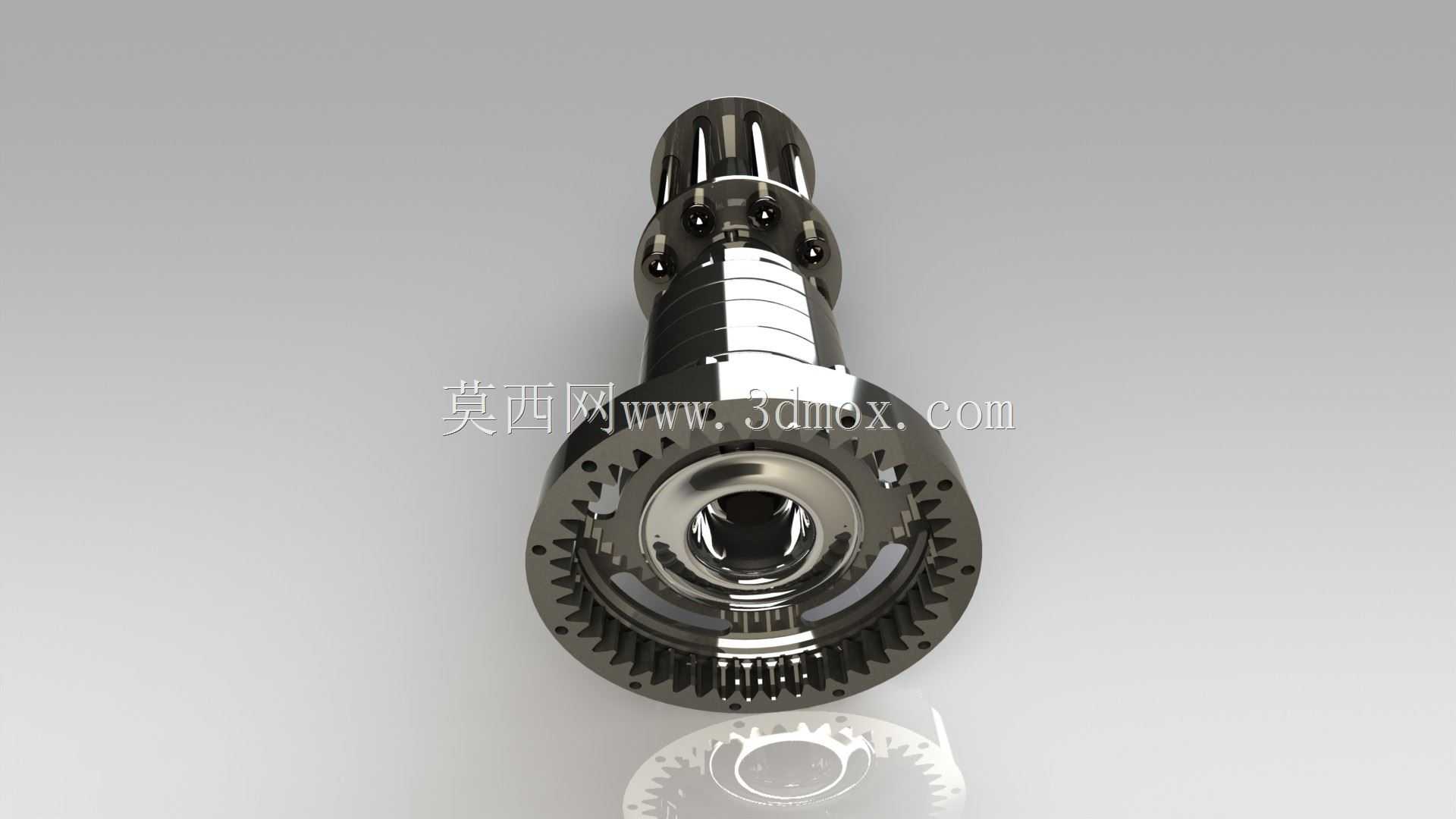

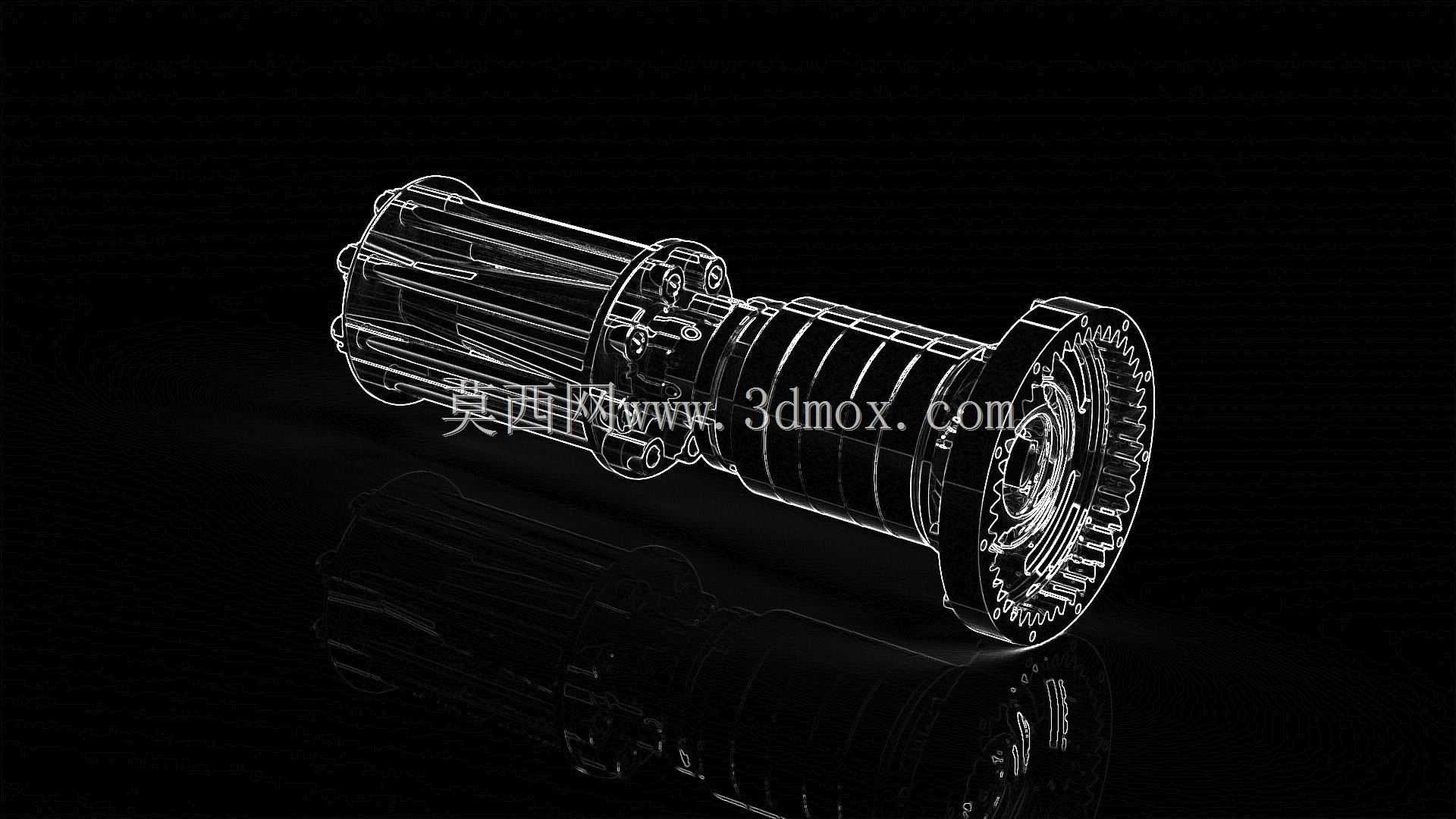

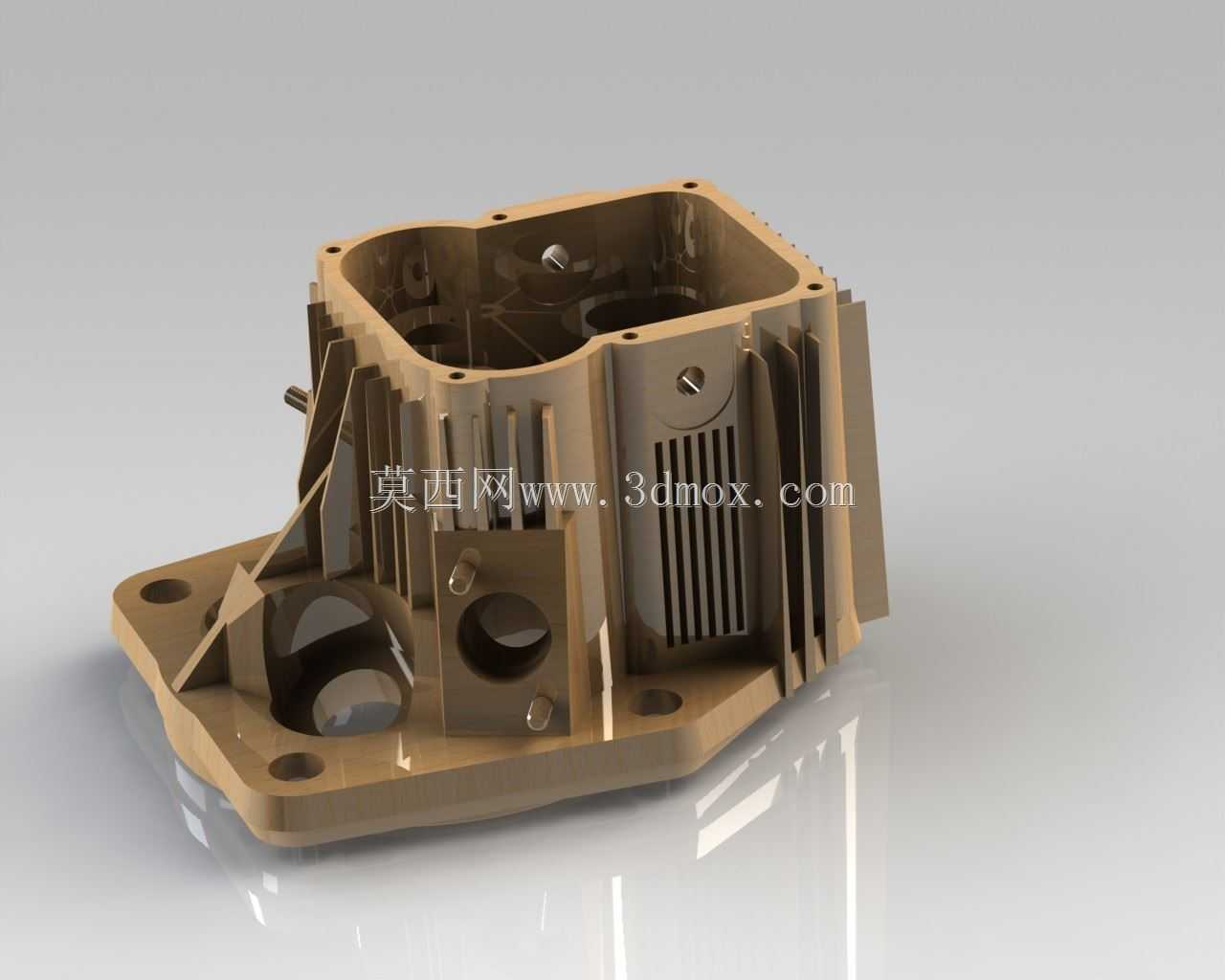

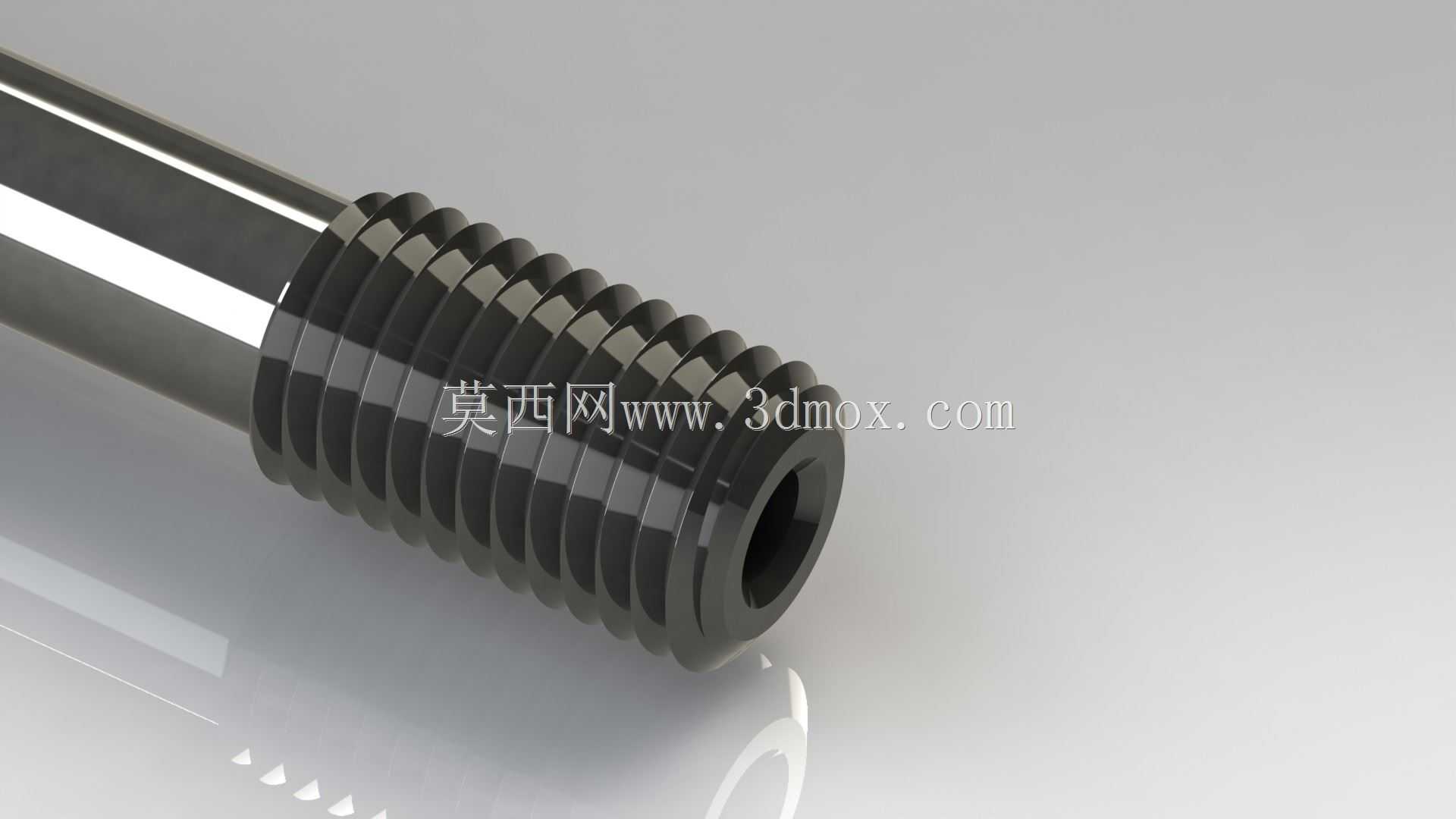

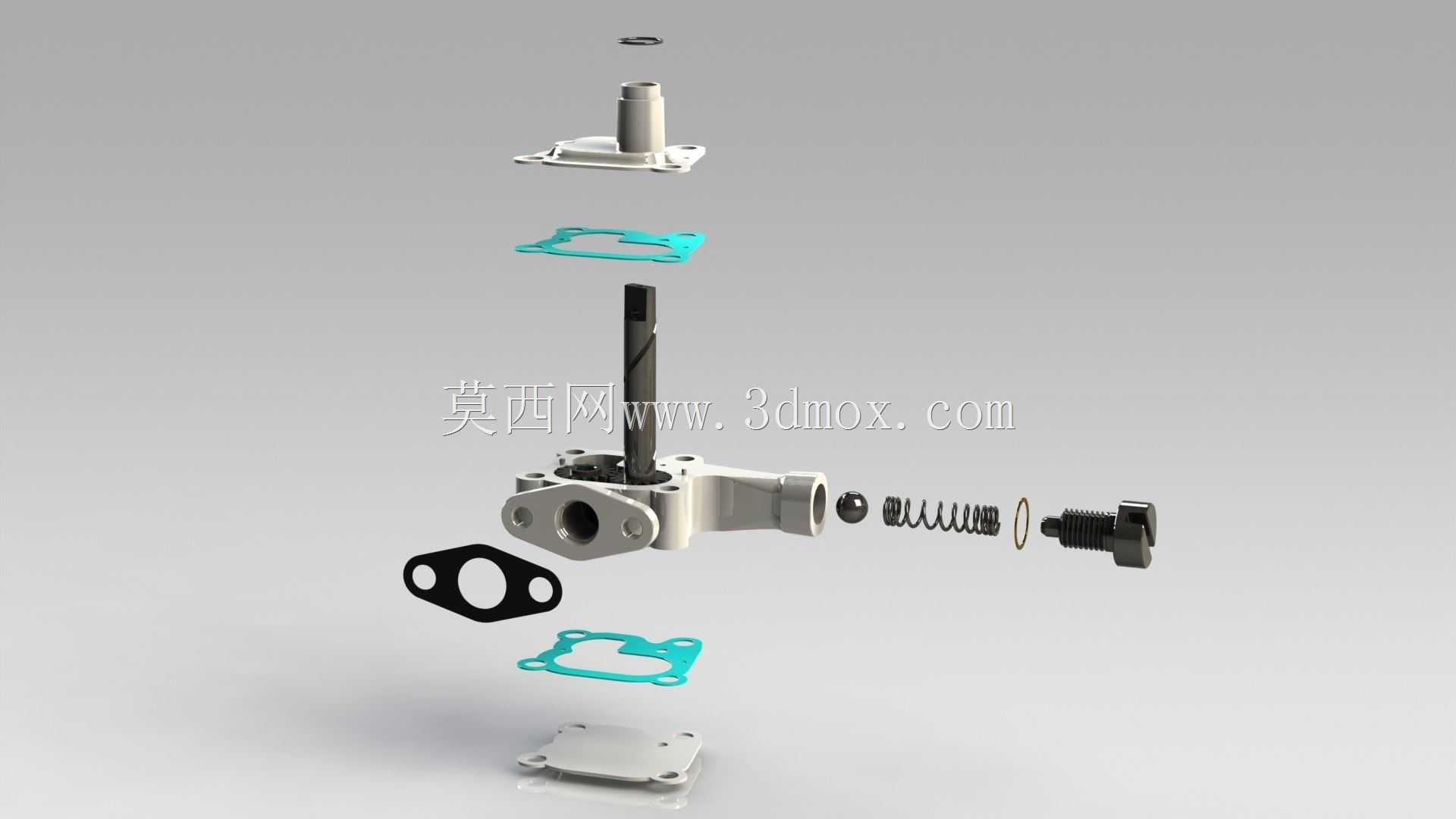

　　曲轴箱作为整个动力的承载基体，采用分腔式结构：前腔容纳曲轴前支承轴承与前密封组件，后端伸出的法兰面用于安装磁电机、燃油泵、分电器这类附件传动齿轮，箱体上对应每个气缸的位置都加工有气缸安装定位止口与螺栓孔，六个缸体通过贯穿长螺栓固定在箱体上，装配时可以从径向单独拆装单个气缸，维护性远优于紧凑包裹的直列发动机。前端曲轴输出端加工有标准的螺旋桨安装法兰与定位锥面，法兰上的螺栓孔分布圆直径严格匹配通用轻型螺旋桨的安装接口，后端预留的安装架支点则用于把整个发动机固定在机身的发动机架焊接总成上，安装支点的受力方向经过校核，主要承受螺旋桨转动产生的扭矩反力与飞行过程中的过载载荷。

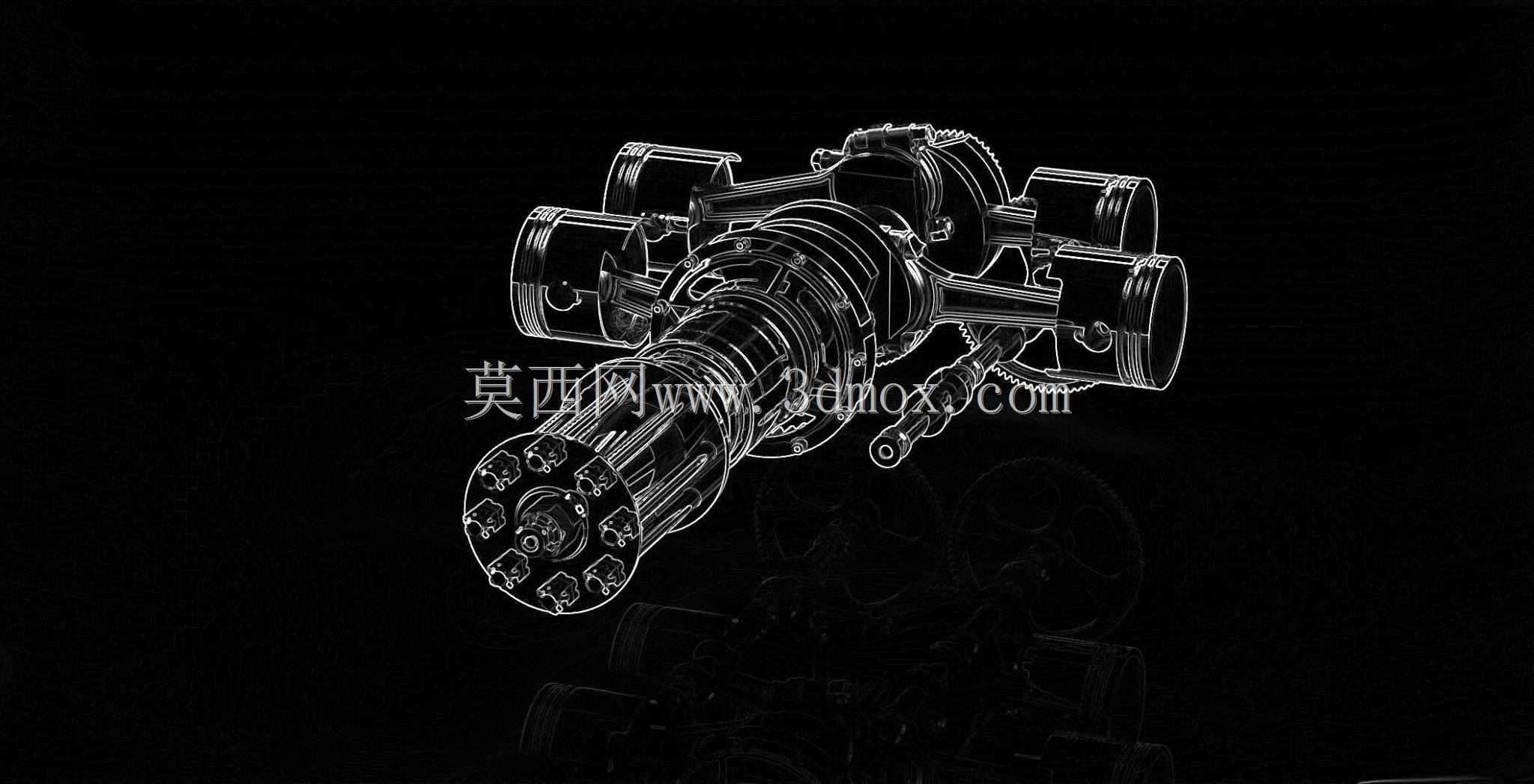

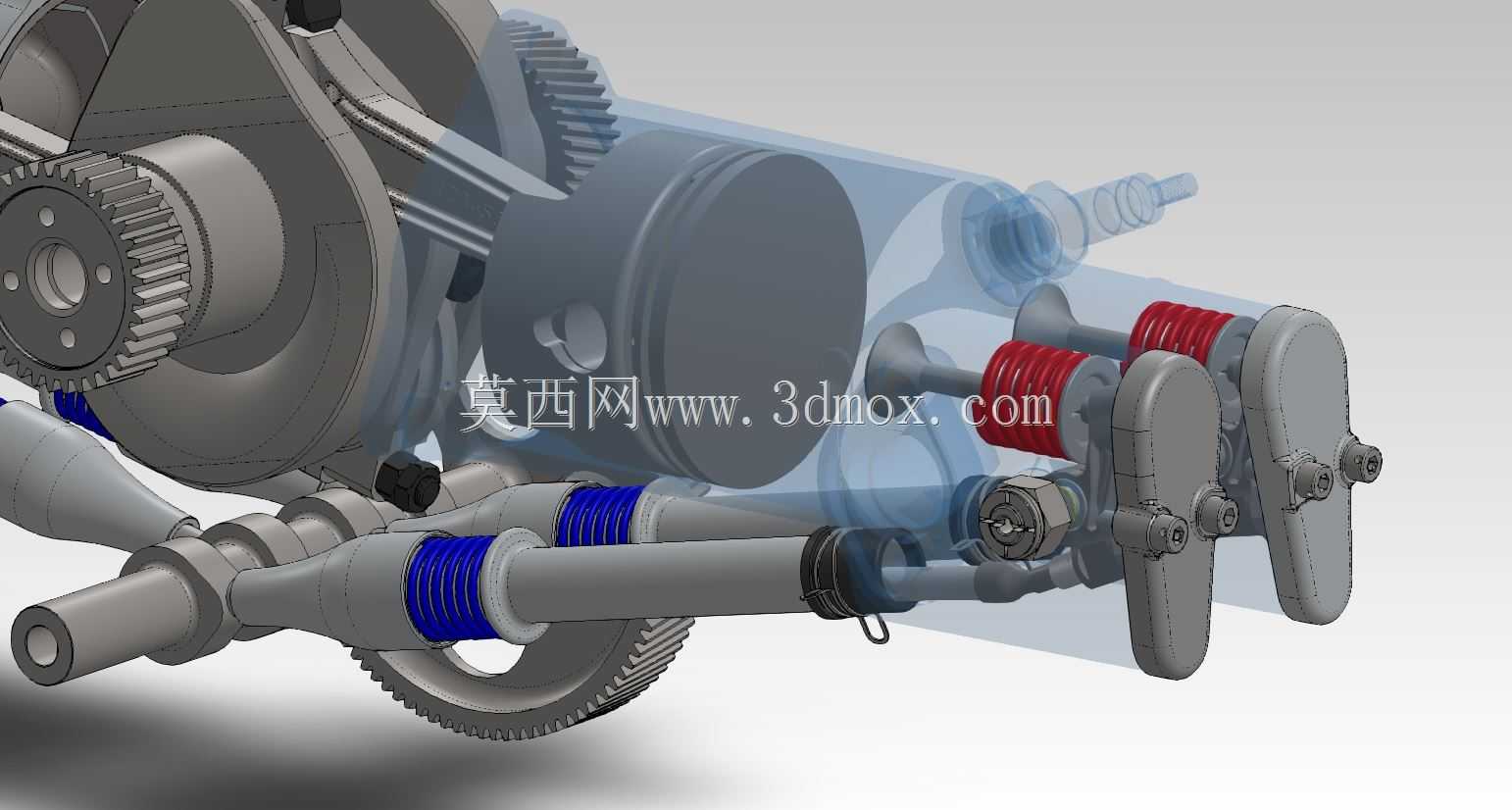

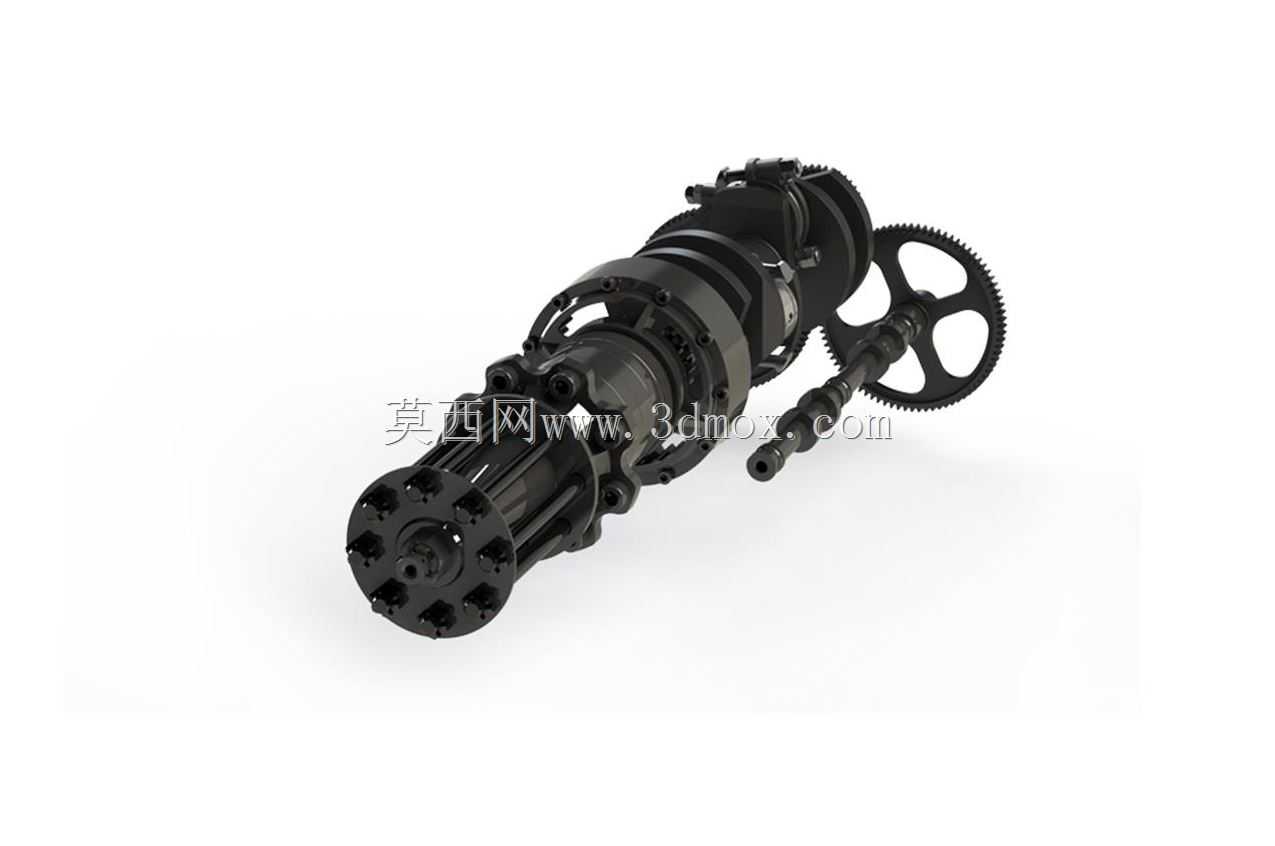

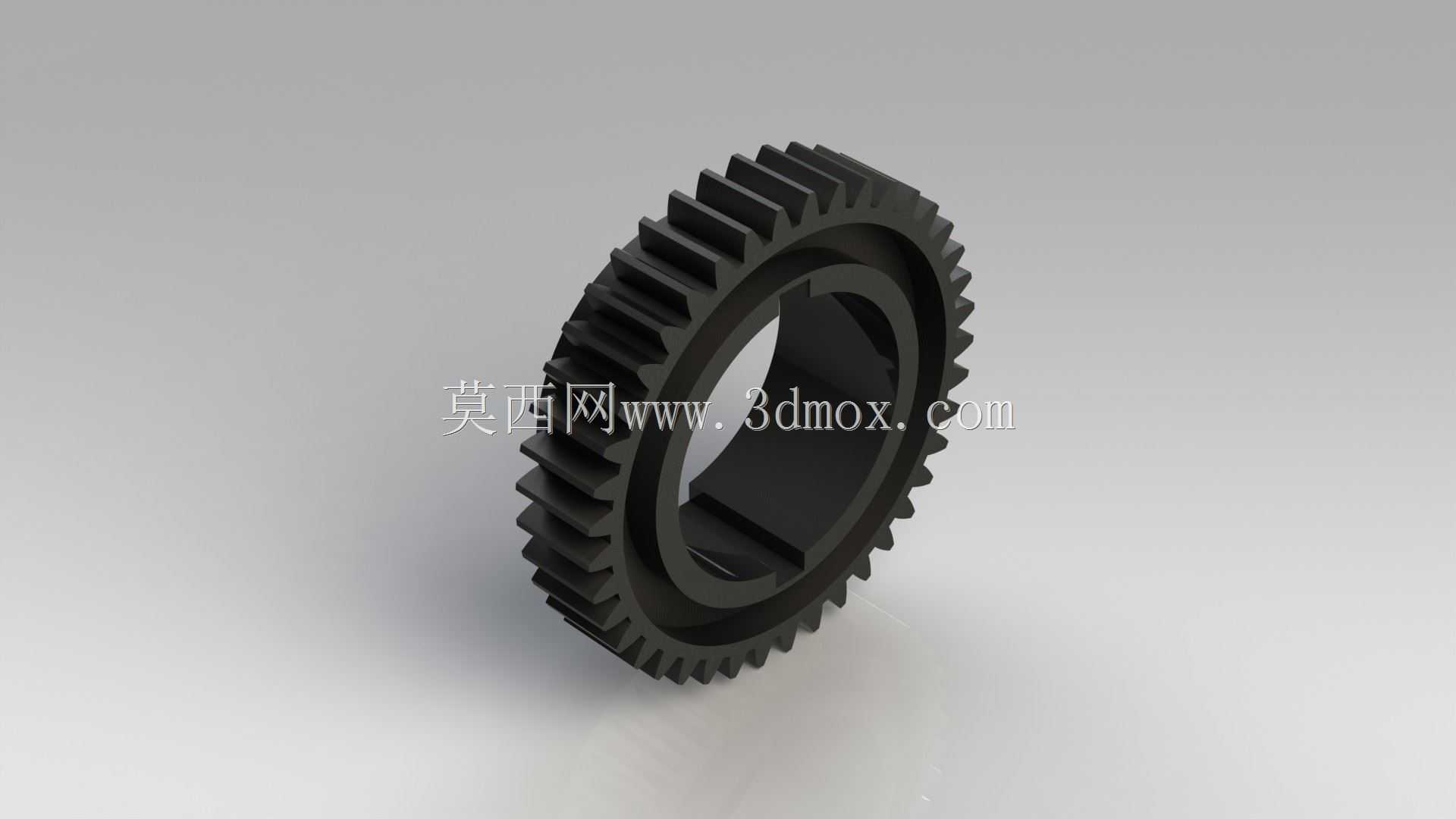

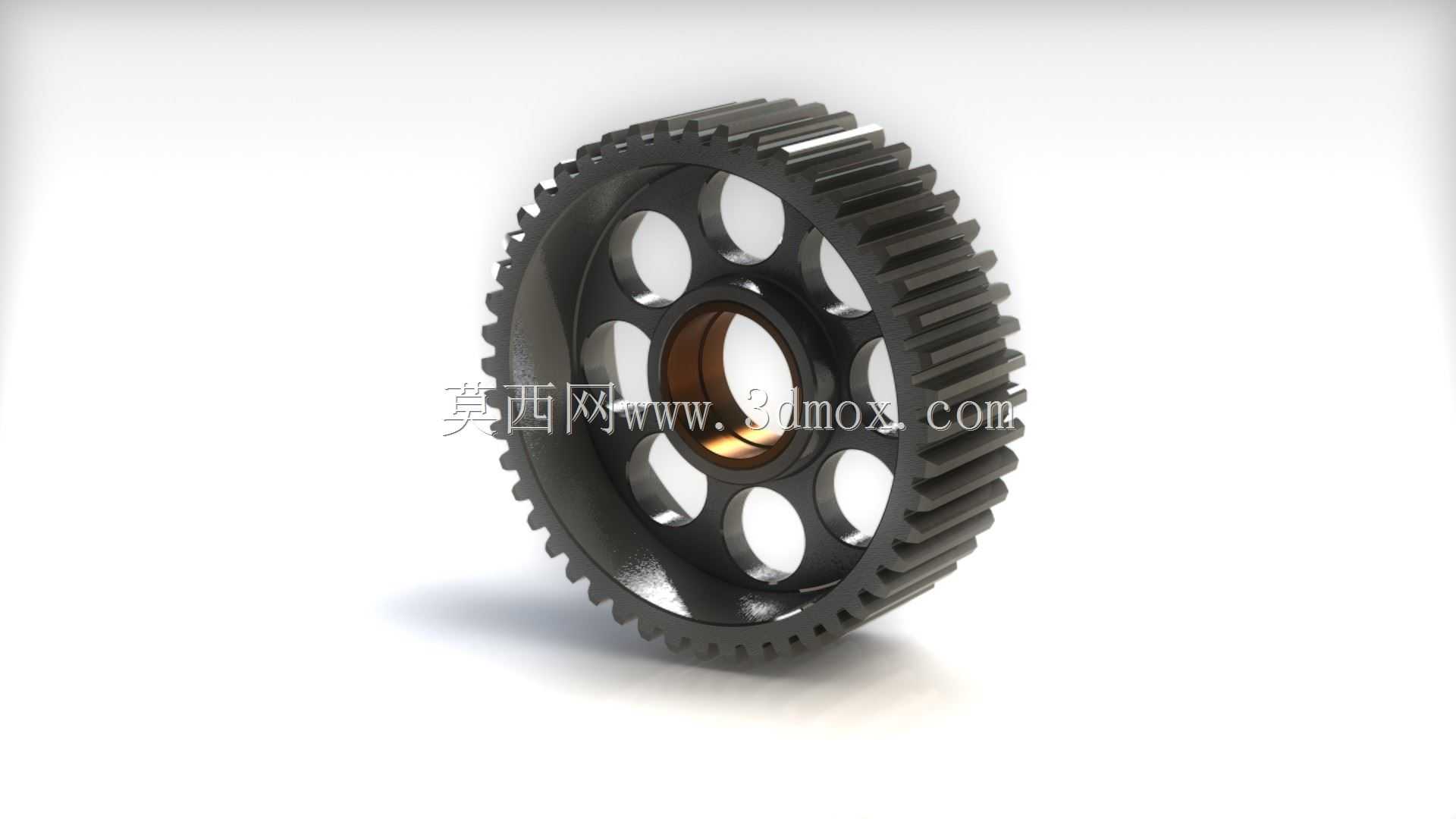

　　在运动机构校核阶段，特意对曲轴转动全周期做了运动仿真：当曲轴旋转时，六个活塞按照预设的点火相位交替到达上止点，相邻气缸的点火间隔均匀分布，输出扭矩的波动幅度远小于同缸数的直列发动机，运转平顺性更好。齿轮传动部分的细节也做了完整还原，曲轴后端的驱动齿轮同时带动凸轮盘与附件传动齿轮，保证进排气门的开闭时机与点火时序完全同步。整个模型把内部的油路通道、壳体上的加强筋布局也都做了体现，壳体外壁的加强筋沿着气缸安装支点到主轴承座的受力方向布置，既能在保证箱体刚性的前提下控制铸件壁厚，也能避免飞行振动过程中箱体出现应力集中开裂的问题。
