内嵌金属螺纹嵌件木质旋钮手轮

　　这类旋钮在手动调节机构里属于很常见的操作件，外观上采用木质外圈，内部嵌入带内螺纹的金属嵌件，主要承担旋转施力、位置微调与锁紧保持的作用。木质部分的轮廓不是简单圆柱，而是沿轴向做出连续外凸的圆弧曲面，握持区域直径最大，向两侧逐渐收窄，形成类似鼓形或碟形的饱满外形。这样的曲面处理并非只出于外观考虑，手掌或手指在旋转时，接触面能够自然贴合指腹，施力方向更稳定，长时间操作时也不容易在边缘产生明显硌手感。

　　从实际使用场景看，这类旋钮可用于小型设备的进给调节、工作台面位置微调、夹具压紧、仪器面板调节、工装定位以及一些轻载手动机构。它不像大手轮那样需要双臂操作，也不同于小型滚花螺母只适合手指拧动，其尺寸介于两者之间：外圈提供了足够的杠杆半径，单次旋转可以获得较舒适的扭矩，而中心金属螺纹又保证了与螺杆、调节轴或拉紧螺栓之间的可靠连接。对于需要频繁手动调整、但载荷不算很大的机构，这种结构比纯塑料旋钮更有质感，也比全金属手轮更轻便、握持温度更友好。

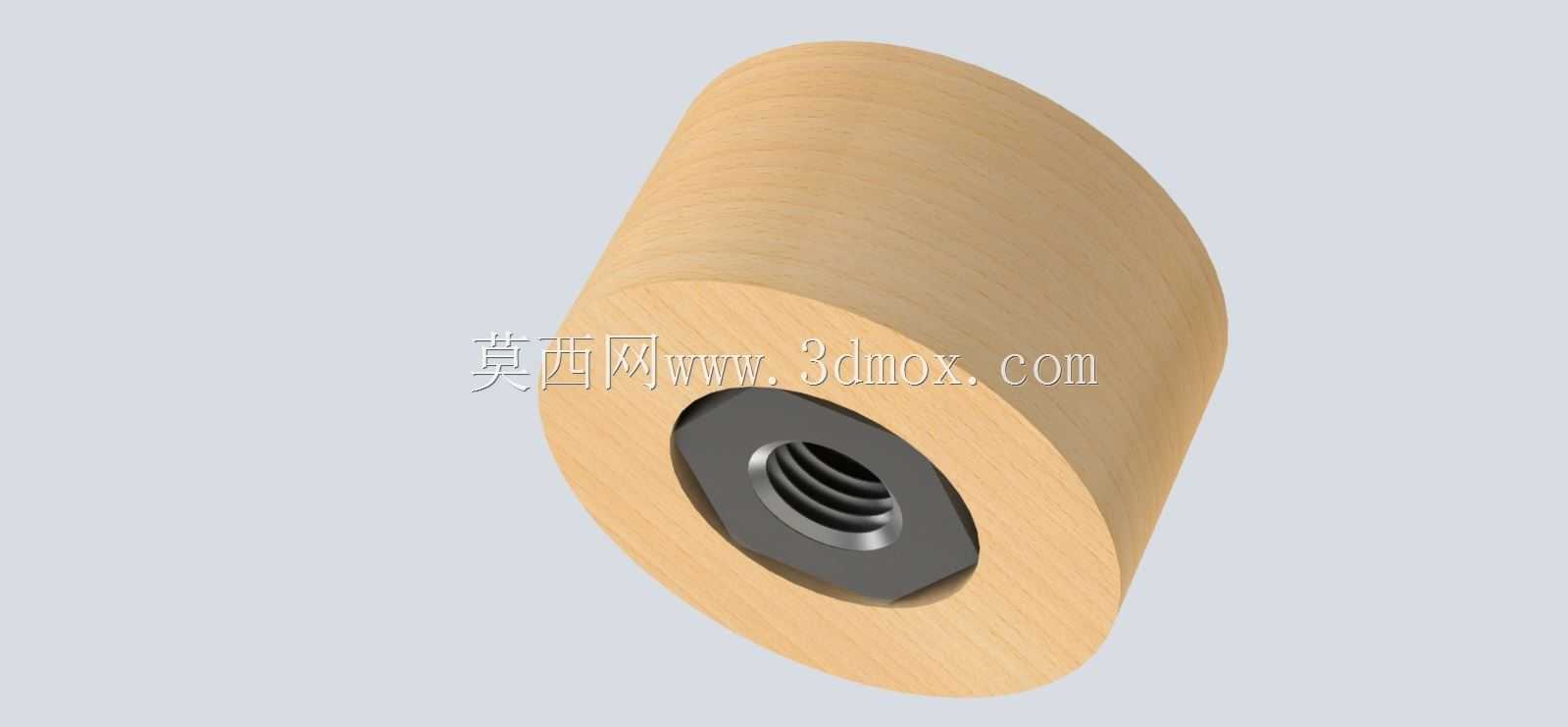

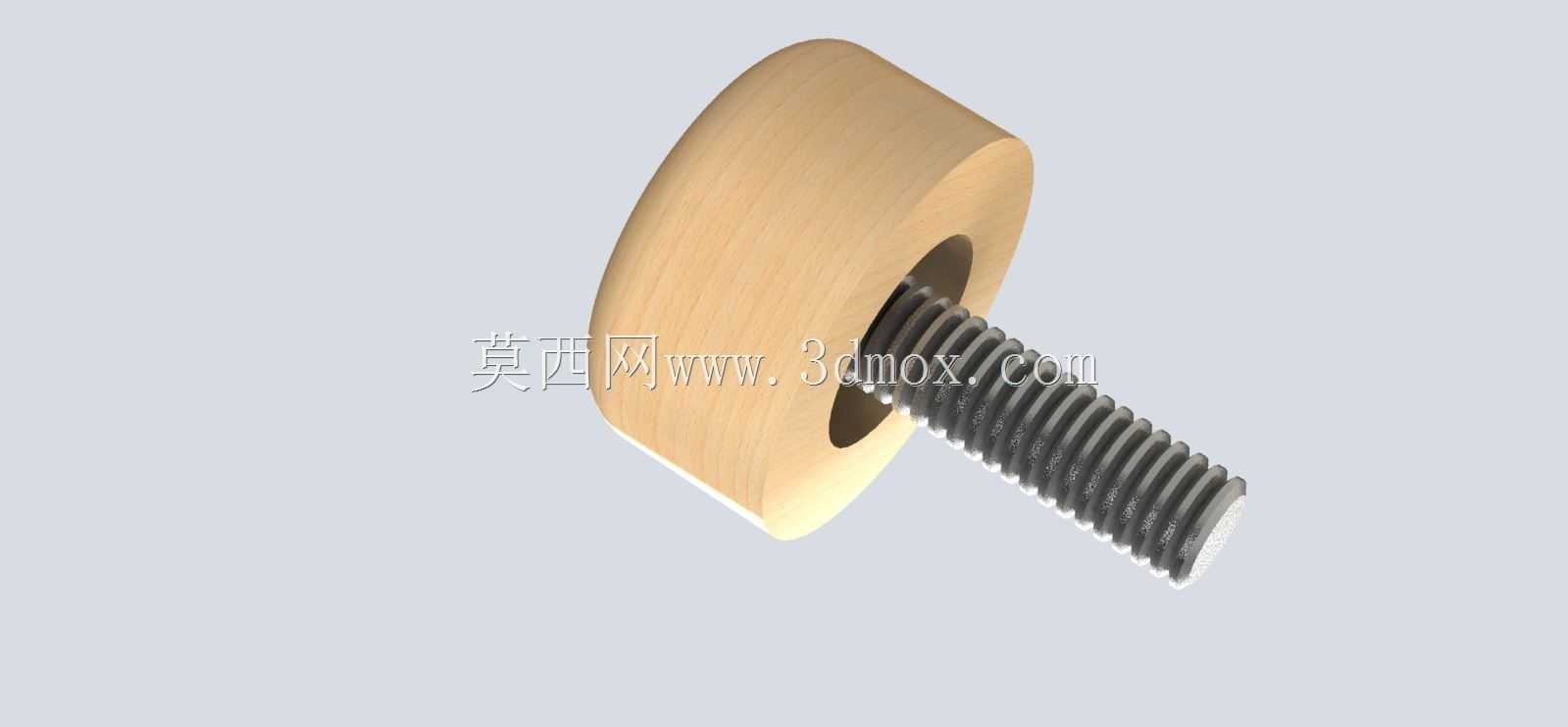

　　内部金属嵌件是整个零件的受力核心。模型中可以看到嵌件位于木质轮体中心，外形带有六角或多边形止转结构，内部加工出连续内螺纹。多边形外轮廓能够嵌入木质基体后形成机械锁合，旋转旋钮时，扭矩不会只依靠胶层或摩擦传递，而是由金属嵌件的外周形状与木质材料共同承担。内螺纹则用于与标准螺杆配合，用户转动外圈时，嵌件带动螺纹副产生轴向进给或锁紧力。将金属件放在中心位置，也让受力路径更加直接：手部施加的切向力经木质轮体传递到嵌件外周，再由螺纹转化为轴向力，整体传力路线短，结构紧凑。

　　设计这类零件时，首先要确定的是中心螺纹规格与安装空间。螺纹规格决定了它能够适配的螺杆直径、承载能力以及调节行程边界；外圈最大直径则决定手动扭矩和周边避让要求。若旋钮安装在设备面板上，需要校核轮体外侧与相邻按钮、标尺、护罩之间的最小间隙，尤其在旋转过程中，鼓形外圆的最大直径处不能与周围结构发生干涉。轴向厚度也要结合安装位置考虑，过厚会增加突出高度，可能影响设备外表面的安全距离；过薄则会减少握持面积，降低操作稳定性。

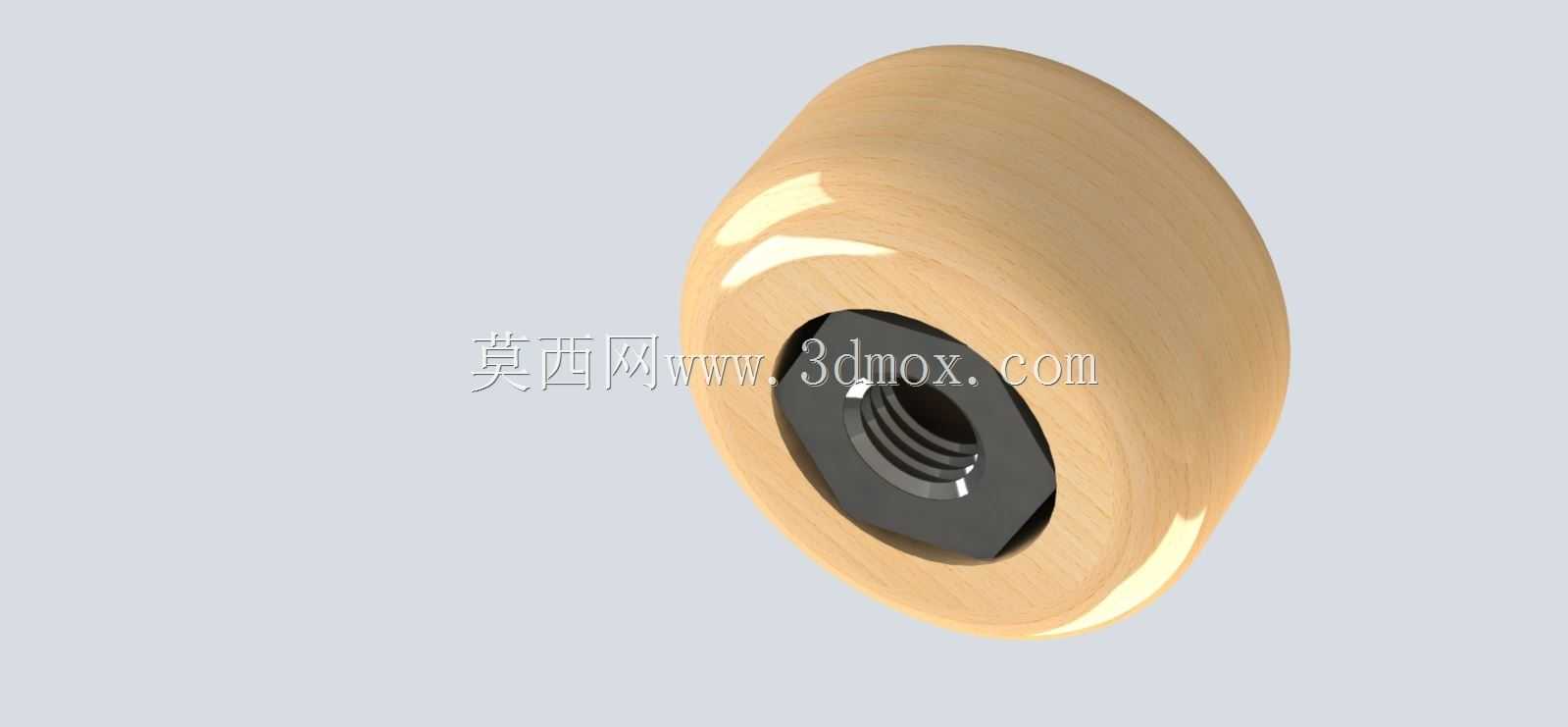

　　木质外圈的曲面过渡需要兼顾制造与使用。模型中外表面光滑连续，最大直径区域位于中部偏外，两侧收口后与中心金属件形成清晰边界。这种造型适合车削或仿形加工，外轮廓可通过旋转成型得到较高一致性。曲面半径不宜过小，否则木材纤维在边缘处容易崩裂，握持时也会形成局部高压点；圆弧过于平坦则会降低手指定位感，旋转时容易打滑。较合理的做法是让主要握持区保持平缓大圆弧，在靠近端面处再逐渐收束，使外形既有足够接触面积，又能控制整体厚度。

　　金属嵌件与木质轮体之间的连接方式需要在结构设计阶段明确。若采用压装，应设计合理的过盈量和导入倒角，避免压入时撑裂木材；若采用粘接配合多边形止转结构，则要保证嵌件外周有足够的咬合面积，同时控制胶层厚度，防止装配后嵌件偏斜。嵌件端面不应明显凸出木质表面，否则旋钮贴合安装面时会出现点接触，影响锁紧后的平稳性；也不能沉入过深，以免螺纹有效旋合长度不足。比较稳妥的布置是让金属嵌件承担全部螺纹载荷，木质部分只负责传递扭矩和提供握持界面，两者功能分区明确。

　　在机构选型时，还要注意它更适合轻载、手动、低频或间歇调节场合。木质材料具有较好的触感和外观表现，但在高湿、强腐蚀或频繁冲击的环境中，需要额外考虑表面处理与密封；金属嵌件则应根据受力情况选择合适材质和表面处理，以保证螺纹耐磨和防锈。对于需要精确读数的调节机构，旋钮外圆还可以追加刻度线、指示点或限位销孔；对于需要防松的场合，则可在螺纹副处配合弹簧垫圈、尼龙锁紧件或增加抵紧面。该三维结构把外形曲面、中心嵌件、螺纹连接和手动操作边界整合在一个紧凑零件中，能够为调节类五金件的设计与选型提供直接参考。
