温室大棚U型抱箍卡槽连接固定构件

　　在设施农业的连栋温室、单体拱棚以及遮阳系统布设现场，杆件与卡槽的交叉固定长期依赖现场配钻、铁丝捆扎这类粗放做法，不仅装配效率低，长期受风载、覆膜张紧力反复作用后还容易出现松动滑脱。这套连接构件正是针对圆管骨架与C型卡槽的正交交汇节点开发，把现场的非标紧固动作转化为标准化的卡扣装配，从结构层面解决温室杆件交叉处的定位与传力问题。

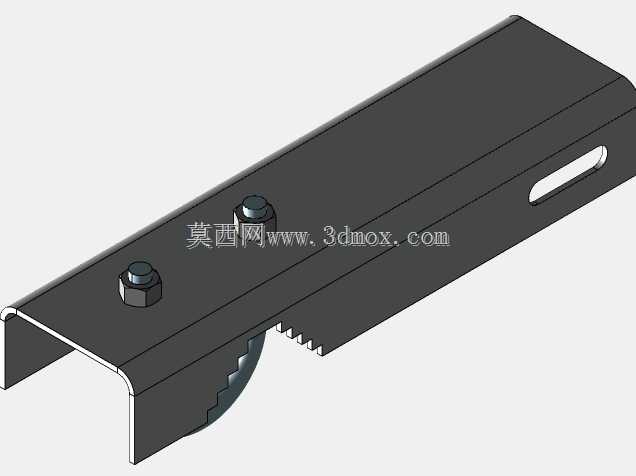

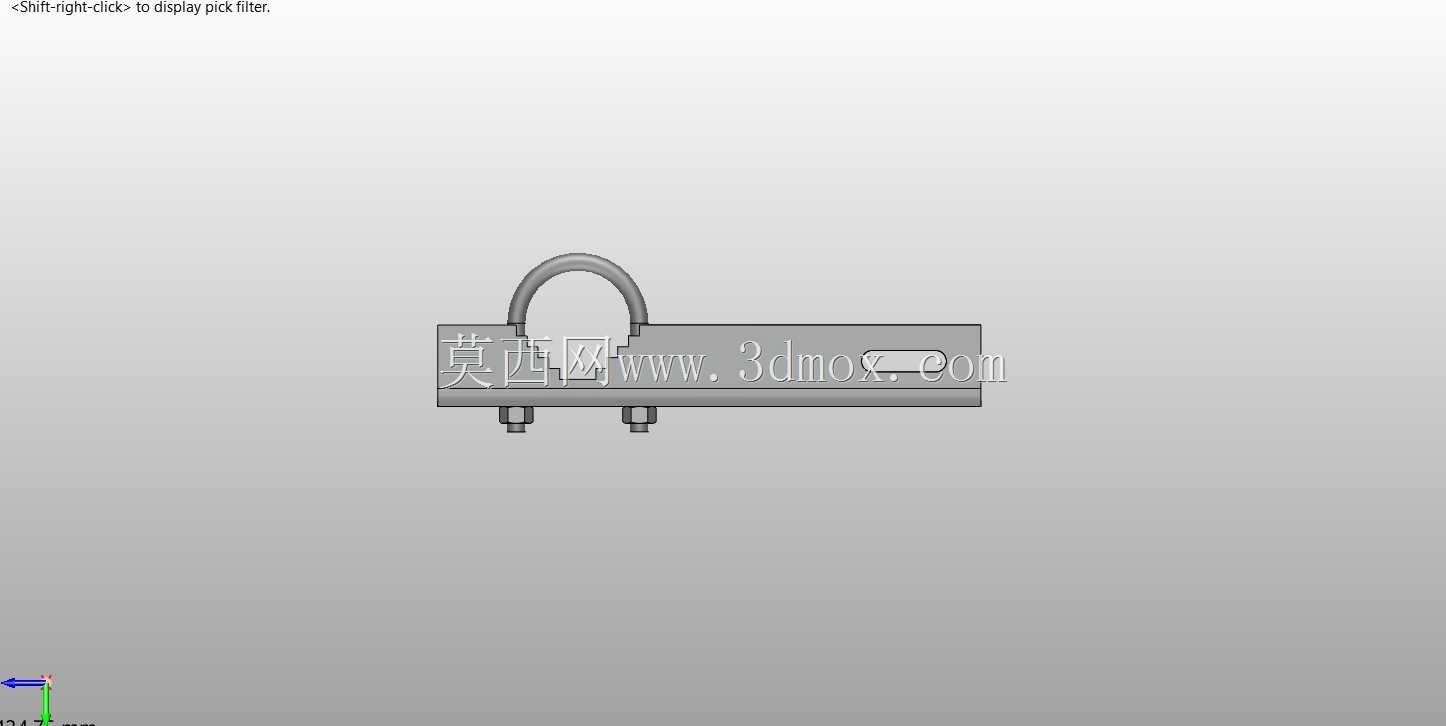

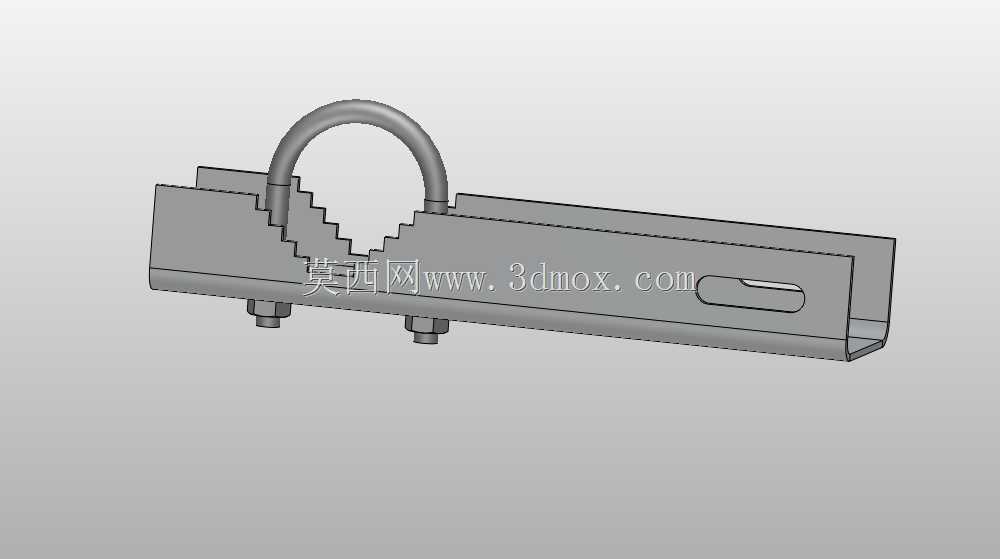

　　构件主体采用折弯成型的长槽型夹座，整体为等厚薄板冷弯构型，槽腔开口朝向待夹持的卡槽翼缘，夹座顶边连续冲压出多级阶梯齿口，齿口的台阶落差按常用温室卡槽的侧壁高度梯度设置，装配时U型螺栓跨骑在圆管杆件上方，两根螺杆向下穿过夹座底板对应的预制孔位，配合平垫与防松螺母锁紧。锁紧过程中夹座沿卡槽长度方向包覆住卡槽的双侧折边，阶梯齿口直接抵紧卡槽侧壁的加强压筋，不需要在卡槽或圆管上额外钻孔，就可以同时完成圆管杆件与卡槽的双向锁固。

　　从实际安装边界来看，夹座的槽内宽度适配常规温室卡槽的外轮廓宽度，底板上预留的长圆形腰孔沿夹座长度方向延伸，允许U型螺栓的孔位在一定范围内横向调整，抵消大棚骨架现场安装时圆管间距的累积误差，即便杆件排布存在小幅偏移，也不需要现场重新扩孔。U型抱箍的圆弧内径匹配温室常用的纵向圆管管径，圆弧段与圆管外壁形成面接触，相比单点锁紧的喉箍，接触压强分布更均匀，拧紧螺母时不会把薄壁圆管压出局部凹痕。夹座末端的封闭折边做了内卷处理，既提升薄板构件的抗扭刚度，也避免安装人员触碰锐边造成划伤。

　　设计阶段优先考虑了温室工况的长期受力特点：大棚覆膜在大风天气下会把往复掀拉力传递到卡槽，卡槽再把载荷传导到每一个连接节点，夹座两侧的连续包覆边相当于给卡槽局部增加了一段外置加强衬，避免卡槽在紧固点处出现翼缘张开变形。阶梯齿的齿向朝向卡槽滑移的反方向，当卡槽受外力试图沿长度方向窜动时，齿尖会进一步卡入卡槽的压筋凹槽，形成自锁效应，配合螺母的预紧力，即便经历季节性温差带来的热胀冷缩，节点也不容易出现松旷。

　　现场排布时，该构件可以沿卡槽长度方向按预设间距逐点安装，单处节点仅需拧紧两颗螺母即可完成固定，不需要焊接设备，也不会破坏镀锌杆件的防腐层。夹座底板的腰孔同时兼容两种安装姿态：既可以让U型抱箍垂直夹持纵向主拱管，也可以调整抱箍位置适配斜向的遮阳网支撑杆，一套构件覆盖温室骨架正交、小角度斜交的多数连接场景。薄板折弯的夹座在非受力区域做了局部去料，在保证截面抗弯模量满足风载要求的前提下控制整体重量，高空作业时单人即可完成对位与预装，不需要额外托举辅助。

　　从结构建模的角度拆解，整套零件没有复杂曲面，特征全部围绕冷弯工艺展开：夹座的折弯半径匹配板材厚度的最小折弯系数，阶梯齿采用冲压切口后一次折弯成型，U型螺栓为标准圆钢弯丝件，螺纹段长度预留足够的螺母拧紧行程，建模时可以直接复用标准件库的U型螺栓规格，仅需针对不同管径替换抱箍圆弧参数，就能快速衍生出适配不同温室骨架规格的系列化连接件，方便设施农业设计人员在大棚总图布置时直接调用节点模型，校验杆件与卡槽的装配间隙，提前规避现场干涉问题。
