工业车间集尘除尘管路装置

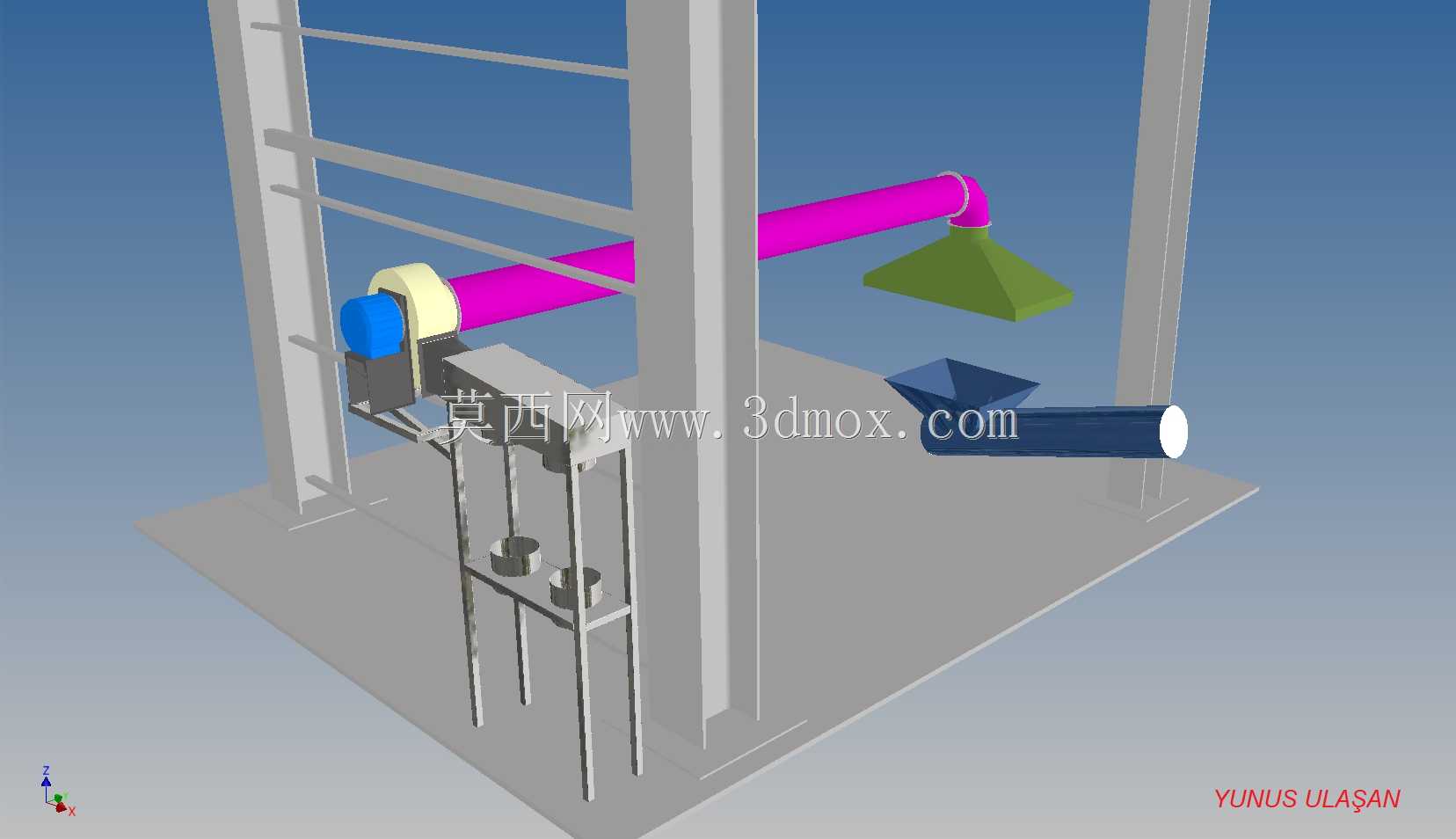

　　这套三维结构围绕车间产尘点位的就地捕集需求展开，整体由立式支撑框架、水平输送风管、弯头转向段、锥形吸尘罩、下部接料斗以及配套动力安装位组成，适用于打磨、切割、投料、筛分、散装物料转运等局部扬尘工况。现场布置时，产尘设备往往位于车间中部或靠墙区域，粉尘在物料下落、气流扰动和设备振动作用下向四周扩散，若仅依靠厂房全面通风，捕集距离过长、风量损耗大，很难在粉尘逸散前将其控制住。因此模型采用近源捕集思路，把锥形吸尘罩布置在扬尘点正上方偏气流上升的位置，罩口边缘尽量包围粉尘扩散区，使含尘气流以较短路径进入风管，减少横向逃逸。

　　从结构层级看，底部平台承担整机定位与载荷传递功能，四根立柱与横梁形成门式框架，既为高位风管提供吊挂支撑，也预留了风机、过滤单元或卸料机构的安装空间。框架杆件采用规则截面型材建模，连接处保持共面和对齐，便于在深化设计时替换为方管、角钢或焊接型钢，并校核立柱稳定性、横梁挠度以及风载振动。水平风管沿框架上部横向布置，一端通过90度弯头转向吸尘罩，另一端可对接后续过滤设备、风机或室外排放管段。风管走向尽量减少不必要的急弯和变径，以降低压损；弯头处保留较大曲率，避免含尘气流在转向位置因流速突变造成积尘。

　　吸尘罩采用渐扩锥形结构，罩口面积大于风管截面积，使气流在进入管道前适度减速并均匀分布，既能提高对悬浮粉尘的裹挟能力，也能避免大颗粒物料直接高速冲刷管壁。下方接料斗对应物料跌落或粗颗粒沉降区域，斗体斜面引导颗粒物向集中出口汇集，可与卸灰阀、集料桶或输送设备衔接。对于比重较大、磨琢性较强的粉尘，管路内风速需要按物料特性选取：风速过低会导致粉尘在管底沉积，长期运行后堵塞断面；风速过高则增加阻力损耗和管壁磨损。模型中管段、罩体和料斗的相对位置清晰，便于在方案阶段调整罩口高度、风管标高和支撑跨距。

　　安装边界方面，装置需要同时满足设备操作空间、检修空间和气流组织要求。吸尘罩下缘不宜过度压低，以免妨碍工件搬运、吊具作业或人员观察；也不能距离产尘点过远，否则横向干扰气流会破坏捕集效果。框架外侧应预留风管法兰连接、检修门开启和照明管线敷设位置，底部平台与地面基础之间需考虑地脚固定、找平以及振动隔离。若现场产尘点随工位变化，可在框架底部增加移动轮或锁定机构，但需重新核算风管柔性连接和整机稳定性；若为固定工位，则建议将立柱与预埋钢板焊接或螺栓连接，以降低风机运行时的摆动。

　　建模过程中，风管中心线、罩体对称面和料斗落料中心应保持明确的装配关系，方便后续进行风量平衡和阻力估算。结构设计人员可在此基础上补充风管壁厚、法兰规格、加强筋、检修口、清灰口以及密封件；工艺人员则可根据粉尘类型确定是否需要在系统中加入旋风预分离、滤筒过滤、喷淋或防爆泄爆单元。整体方案把捕集、输送、沉降和支撑集成在同一框架内，适合作为车间局部除尘系统的前段布局参考，也可用于与产尘主机进行协同布置和干涉检查。
