630A大电流开关设备移动平触头组件

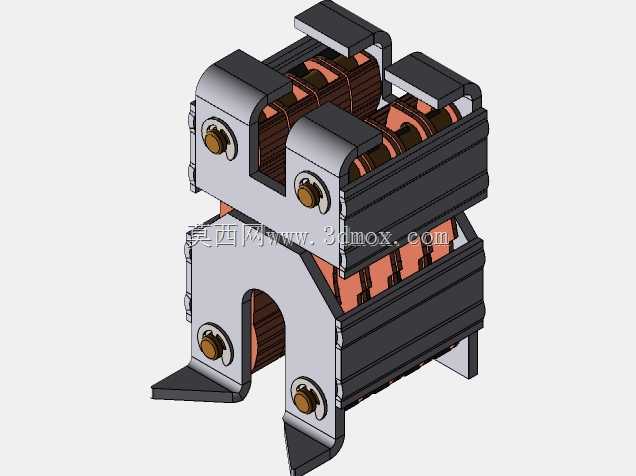

　　这套触头组件的三维结构完整还原了低压成套开关内部核心载流部件的装配关系，在做柜体母排排布校核时，可以直接把该组件导入装配环境，核对动触头与静触头的咬合行程、触指弹簧的压缩余量以及进出线母排的对接位置，避免现场安装出现触指偏载、接触压力不足导致的温升超标问题。

　　从实际运维场景来看，630A等级的移动平触头普遍用在抽出式低压开关柜、框架断路器抽架以及大容量隔离开关的动端连接部位，柜体在摇进摇出的过程中，动触头随抽屉座平移，多片并联的铜质触指依靠弹簧束提供恒定接触压力，既保证大电流导通时的接触电阻稳定，又能在分断位置形成足够的绝缘隔离间隙，适配配电房、工业车间动力柜以及数据中心供配电回路的频繁操作需求。

　　结构设计上，组件采用上下双层堆叠的触片组布局，每一层都排布多片独立的紫铜触指，触指表面做镀银处理来降低接触电阻，外侧的黑色绝缘基座采用高强度阻燃工程塑料成型，既把相邻相的载流部件完全隔开，也为内部的弹簧、定位销轴提供可靠的安装支撑。两侧的金属安装支架通过四颗锁紧螺栓把整个触头模组固定成刚性整体，支架底部伸出的折弯安装脚预留了固定孔位，对接抽屉座的安装板时可以直接穿螺栓锁附，安装脚的开孔位置、支架的总宽度都严格匹配主流630A框架断路器的抽架接口，不需要额外做转接板改造。

　　建模过程中把所有零件的装配约束都做了还原：触指和基座之间的定位卡槽、弹簧的预压安装位、销轴的穿装路径都清晰可见，工程师在做衍生设计时，可以直接测量触指的有效接触宽度、弹簧的丝径与有效圈数，快速核算单组触指的额定载流冗余；也可以基于现有基座的外形轮廓，调整安装脚的孔距来适配不同品牌柜体的安装接口。外形边界方面，整个触头模组的整体高度、前后深度都控制在标准低压抽屉单元的允许空间内，两侧支架的外侧面预留了和柜体导向槽配合的限位平面，摇进过程中不会出现模组偏摆，底部的U型让位槽刚好避开抽架内部的传动连杆，不会发生运动干涉。

　　在做温升仿真前置处理时，这套模型可以直接拆分出铜质载流件和绝缘件的独立实体，给触指接触部位设置对应的接触电阻参数，就能快速校验满负荷工况下的温度分布；做联锁机构设计时，也可以参考触头的咬合行程来设定抽屉的摇进到位位置，保证触指完全咬合之后主回路才允许导通，从结构层面避免带载分合不到位的安全隐患。
