工业线缆收放多层轮式承托支架

　　这套轮式线缆承放装置主要面向厂区临时布线、工程现场线缆转运、车间设备移位供电以及户外作业线缆展放场景，用来承托成卷动力电缆、控制线缆与通讯拖缆，避免线缆直接堆放在地面被踩踏、碾压或沾染泥水油污。在长距离移动供电工况里，它可以随作业点位推移，配合牵引端同步放出线缆，收工阶段反向转动轮盘即可将散放线缆整齐盘回，省去人工逐圈捋线、拖拽整理的大量体力劳动。

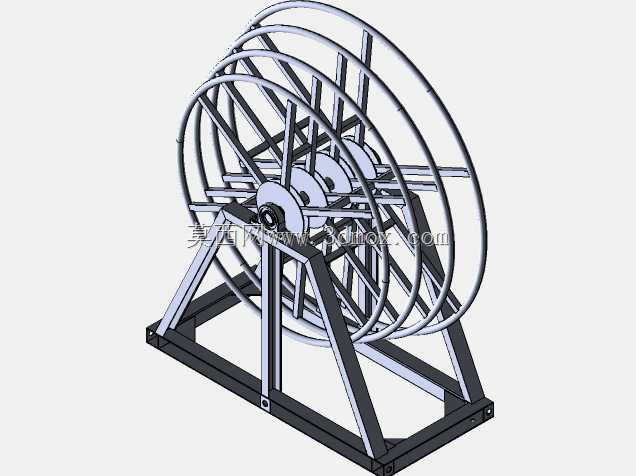

　　从结构组成来看，装置核心为三组平行布置的大直径环形轮盘，轮盘外缘采用圆管弯制形成光滑承托边界，盘体内部辐射布置多根横向撑杆，撑杆沿圆周均匀分布，既托住线缆卷内侧，又限制盘绕过程中线缆侧向滑脱。三组轮盘同轴串联布置，可同时分装不同规格、不同回路的线缆，动力线、控制线、通讯线能够分区盘放，避免多根线缆交叉缠绕，展放时各回路独立出线，接线排查效率明显提升。轮盘中心设置转轴装配位，转轴两端搭载在两侧三角支撑立架上，支撑立架采用型钢焊接成型，斜向撑杆从底座边角向上延伸至转轴支座处，形成稳定的三角受力结构，承受满盘线缆重量时不会出现侧向倾覆。底部为整体矩形焊接底座框架，框架四角预留安装固定孔位，既可以直接放置在平整地面使用，也可以通过螺栓锁定在转运平板、台车台面或者固定工位基础上，作业过程中不会随轮盘转动发生移位。

　　设计过程中首先考量的是线缆盘的回转阻力与承重匹配，轮盘直径选取大于常规电缆最小弯曲半径，盘绕时线缆不会因弯折半径过小产生绝缘层损伤、芯线断股问题；轮盘之间预留足够间隔，单盘线缆盘满后相邻线缆卷不会发生摩擦剐蹭。支撑立架的轴座位置设置在整体重心偏上区域，满盘状态下整机重心落在底座框架轮廓范围内，人工推送或者外力牵引出线时，装置不会出现翘头、侧翻风险。底座框架采用闭口型钢焊接，整体刚性充足，吊装转运时可以直接捆绑底座起吊，不需要额外加固轮盘部位。

　　现场安装使用时，需要先确认放置地面的承载能力，满盘线缆重量较大，松软地面应垫设钢板分散压强；固定安装工况下需将底座孔位与基础预埋螺栓对齐锁紧，移动使用场景下可在底座下方加装行走轮，推移路径提前清理障碍物。轮盘转轴部位定期加注润滑脂，降低转动阻尼，线缆展放时不会出现卡滞、顿转导致线缆瞬间拉力过大的问题；轮盘外缘圆管端口做封闭打磨处理，没有尖锐毛刺，盘放线缆时不会割伤线缆外护套。

　　相较于普通单盘电缆支架，这种多盘同轴结构的优势在于多回路同步作业的适配性，在工程抢修、临时展会供电、产线改造布线场景中，操作人员不需要来回搬运多个独立电缆盘，一台装置即可承载本次作业所需的全部线缆，轮盘转动顺畅，出线、回线操作省力，机架整体焊接成型后维护点极少，仅需定期检查转轴磨损与机架焊缝状态，就能长期保持稳定使用状态。建模过程中所有型钢截面对齐、轮盘同轴度、支撑斜杆角度都按照实际焊接装配逻辑搭建，结构干涉检查全部通过，可直接用于焊接件下料参考与工位布局规划。
