通讯设备长条形卡扣式塑胶挂接支架

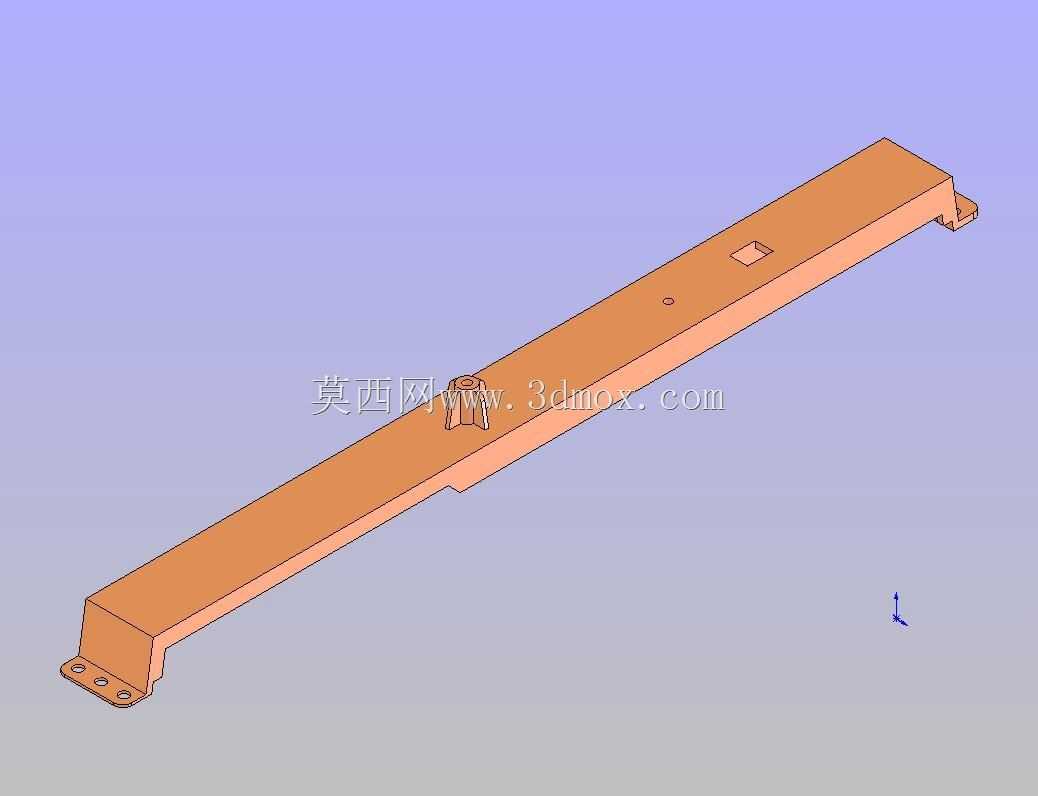

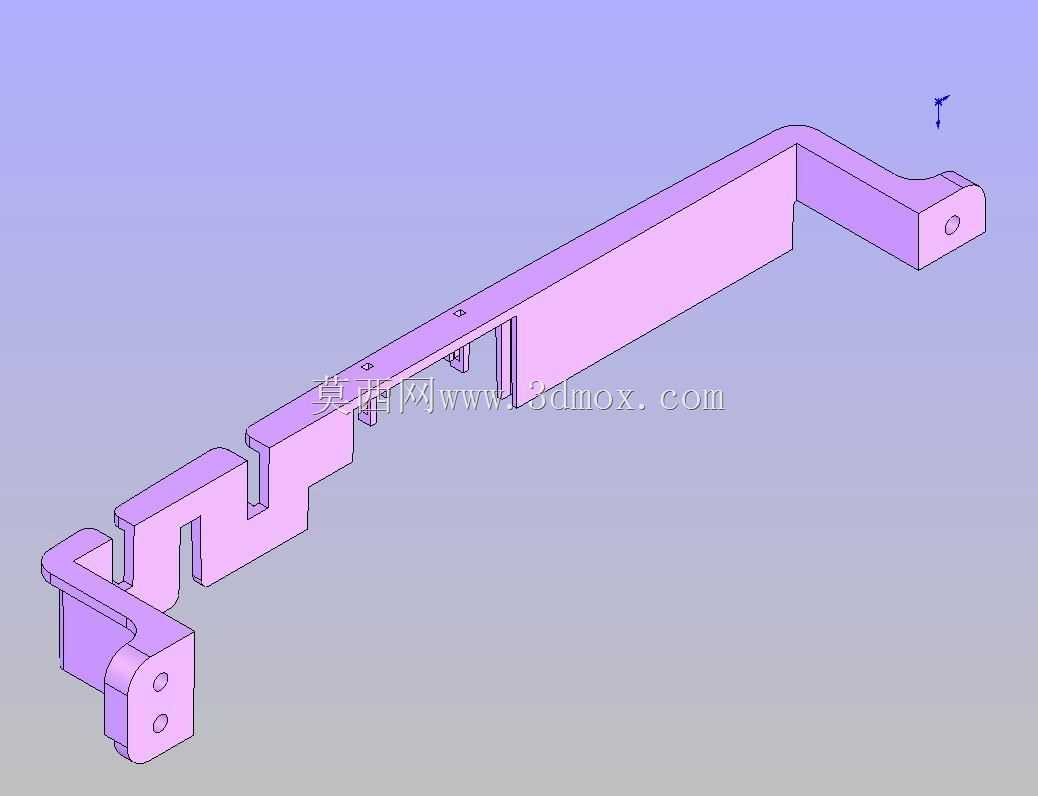

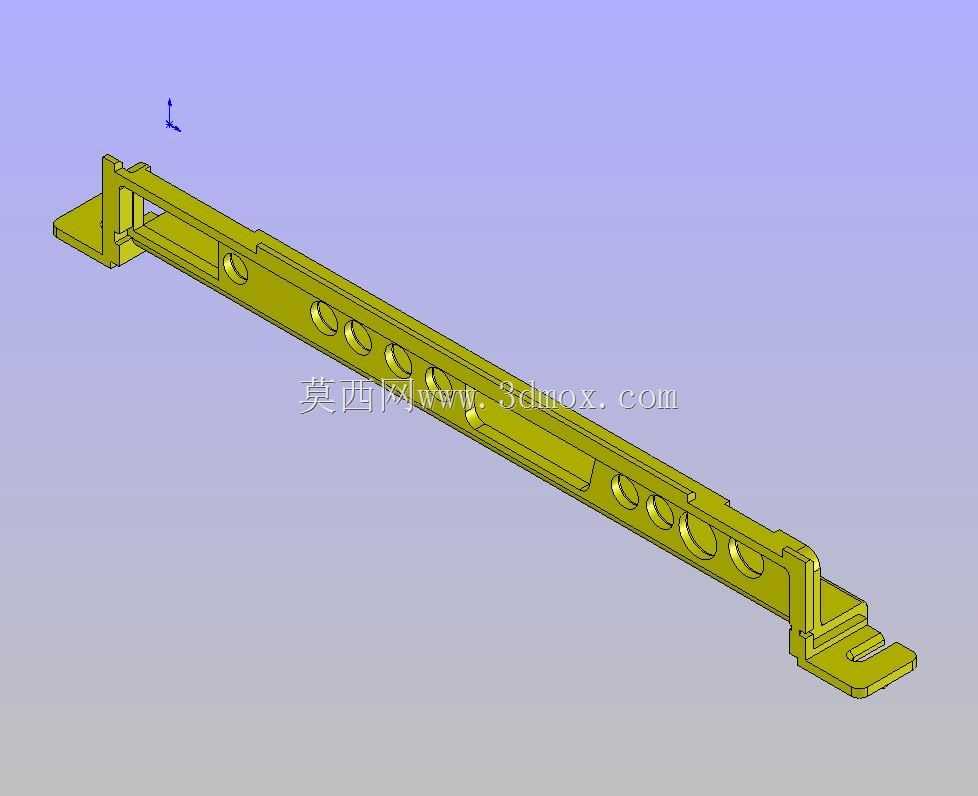

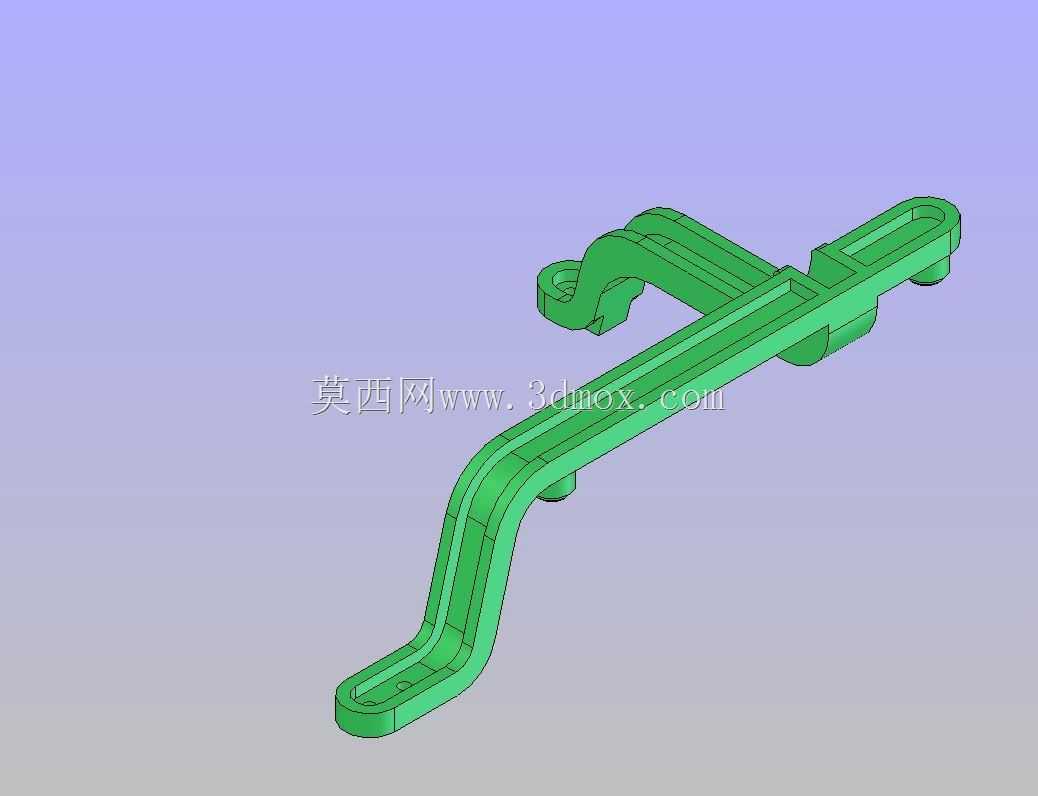

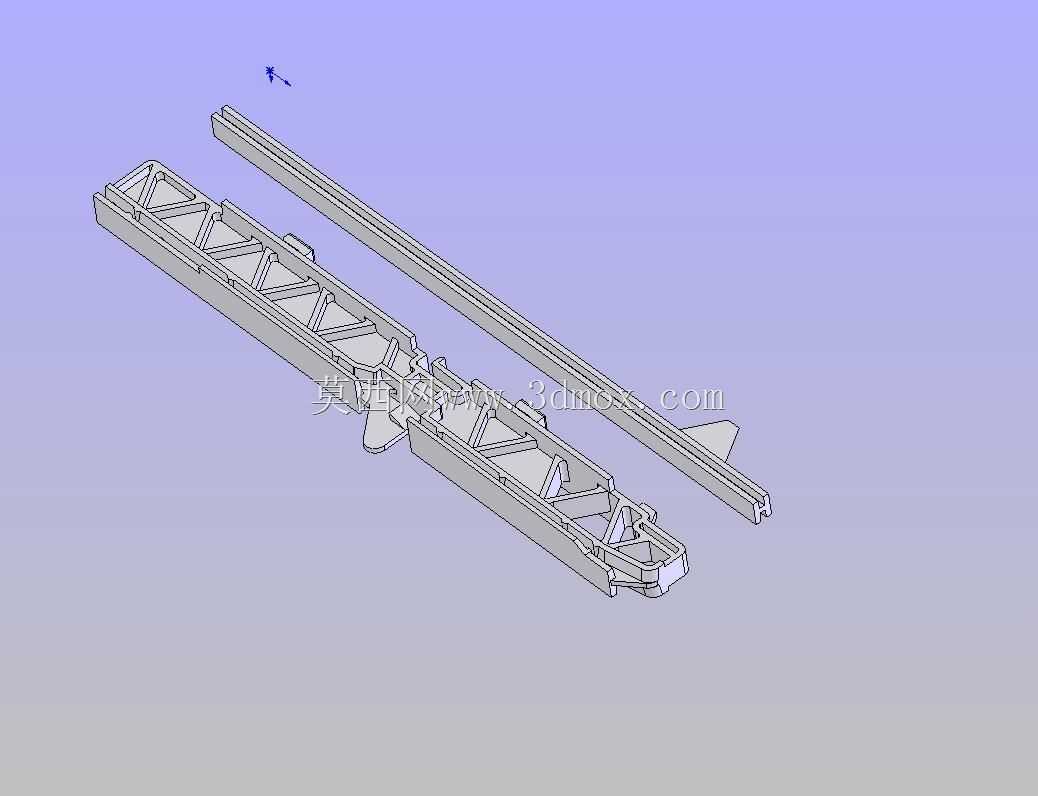

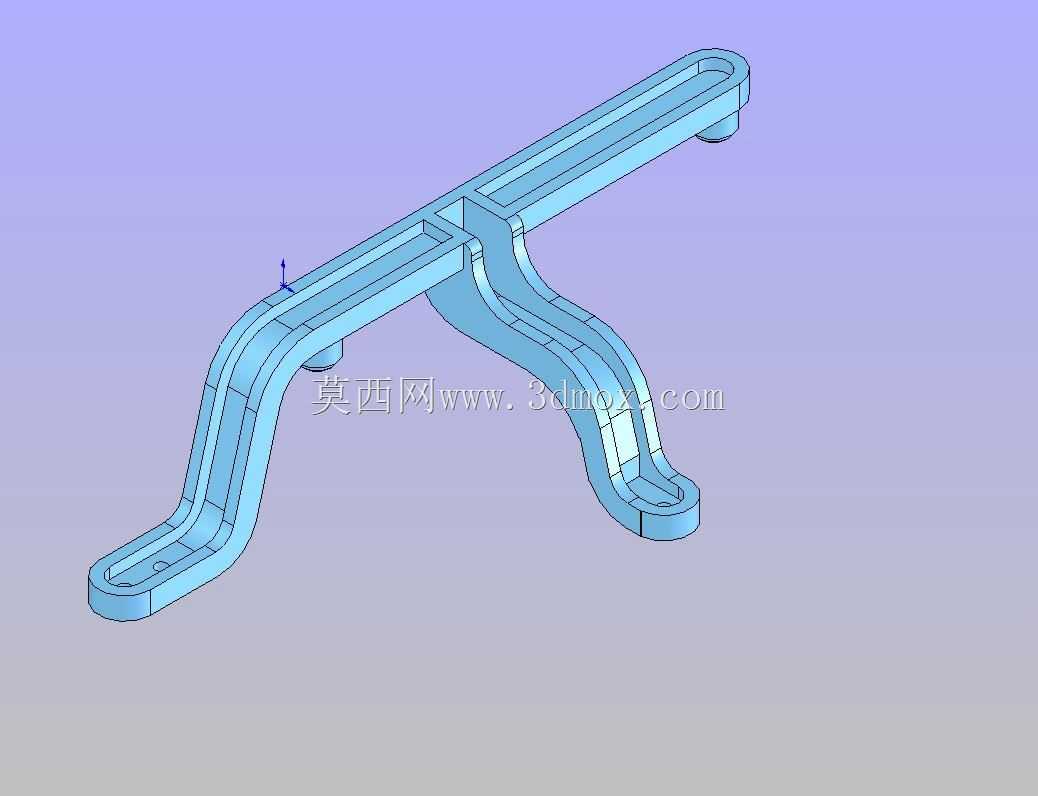

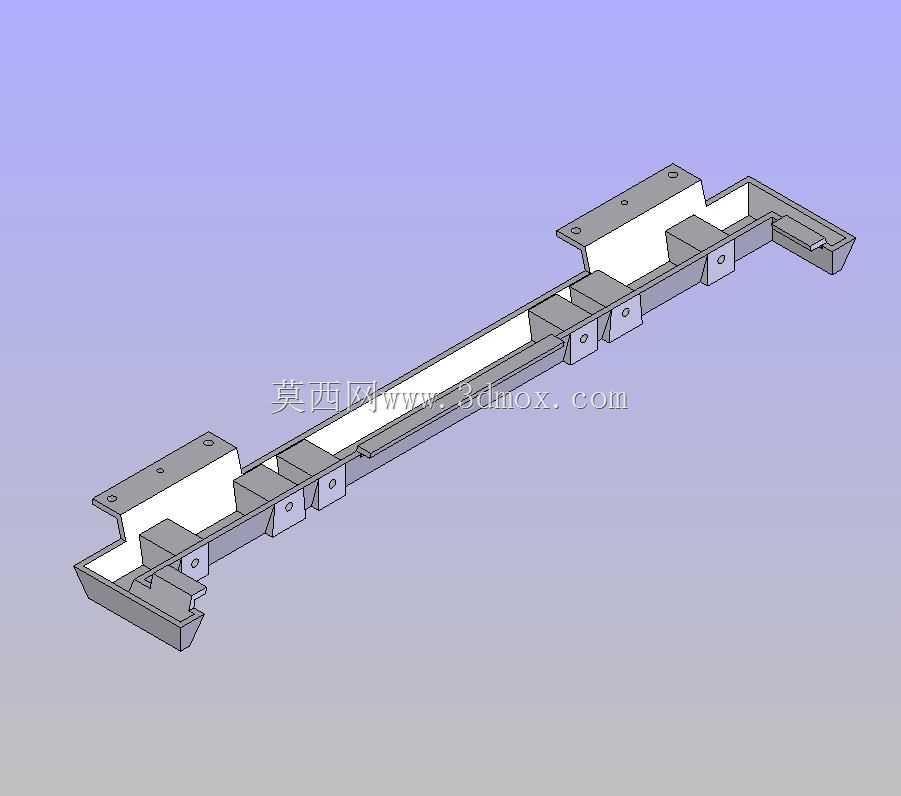

　　该零件属于通讯终端及配套外设中常见的长条形塑胶挂接支架，整体采用细长悬臂式布局，主体沿长度方向延伸，一端设置带钩状结构的卡扣端，另一端为平直安装段，中段通过连续弯折形成阶梯式过渡，用于在设备内部或外部附件上完成挂装、限位与支撑。从实际装配场景看，这类构件常出现在通讯工具类产品的线束整理、附件固定、外壳辅助连接或便携部件挂载位置，依靠塑胶材料的弹性变形实现快速扣合，减少螺钉数量，降低装配工序中的人工操作时间。

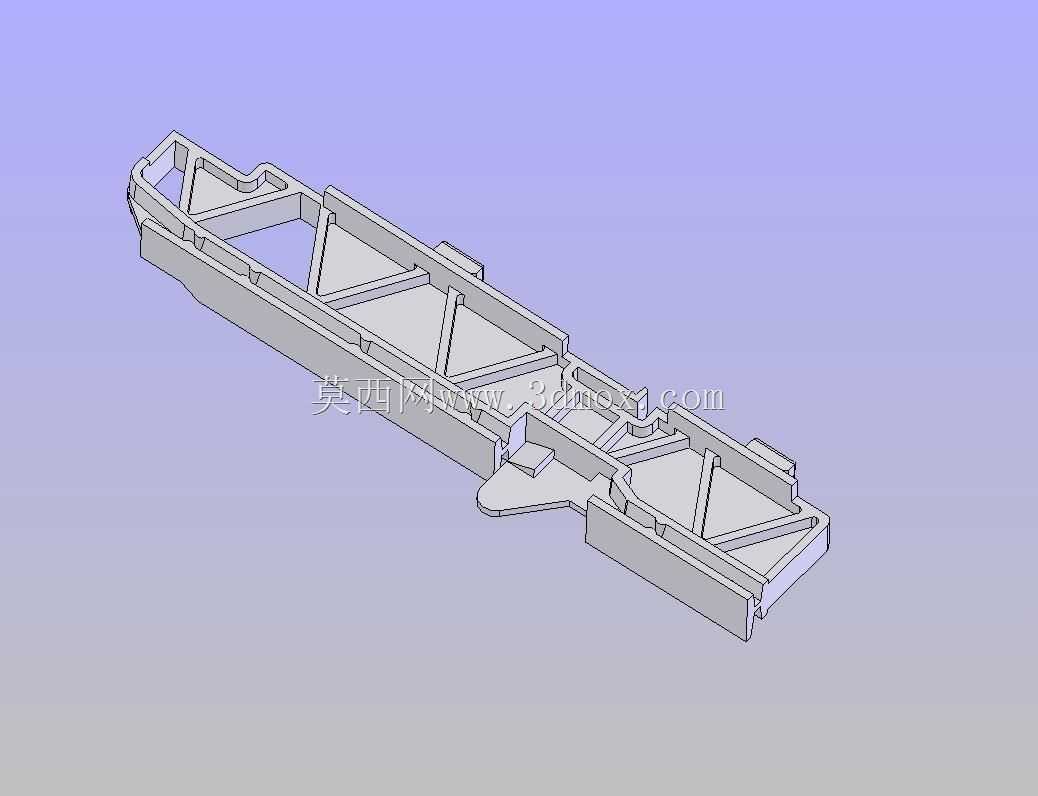

　　结构上，零件并非简单等截面直杆，而是沿长度方向布置了多条加强筋。筋位与侧壁共同形成槽形截面，在壁厚保持较薄的情况下提升抗弯刚度；长悬臂区域如果采用实心厚壁，不仅材料消耗增加，还容易在注塑冷却时产生缩痕和翘曲，因此槽型加筋方案更适合批量成型。主体弯折处采用圆弧过渡，避免应力集中在转角根部；卡扣头部保留钩形倒扣，倒扣量控制在塑胶材料可弹性张开的范围内，装配时钩端沿配合面滑入，越过配合棱边后回弹锁定。

　　从安装边界判断，该支架需要重点校核三个区域：一是卡扣钩头与被挂接件之间的接触强度，钩头受力面不能过薄，否则反复拆装后容易出现白痕或断裂；二是长悬臂中部的挠度，通讯设备在携带、振动或跌落过程中，支架会受到侧向拨动，若跨距较长而筋高不足，端部会产生明显晃动；三是底部小凸柱或定位点的位置精度，这些结构用于预定位，能够防止支架在锁固前发生平移或旋转。建模时应将安装孔位、凸柱外径、卡扣张开方向以及周边壳体间隙统一纳入装配骨架，避免单独建模后出现干涉。

　　外形设计方面，零件端部做了圆角和收边处理，既减少使用者接触时的锐边风险，也有利于熔融塑料在模腔中流动。长槽内部的筋条间距不宜过密，需兼顾成型时的排气与冷却；侧壁厚度应尽量均匀，卡扣根部可适当增加圆角，但不能形成局部料厚堆积。对于需要承受频繁插拔的位置，钩头配合面可设置较小导入角，使装配顺滑，而锁止面则接近垂直，以提高防脱能力。

　　在设备用途上，该支架并不承担主承载功能，而是作为通讯产品中的辅助固定件，将相关附件保持在预定姿态，并限制其在运输和使用中的位移。它的价值体现在装配效率和维护便利性上：通过卡扣与定位柱组合，工人可以先将零件预挂在壳体上，再进行后续紧固或直接完成免螺钉安装；维修时也可利用工具或手动使钩头微量退开，实现可拆卸更换。

　　三维结构处理时，应先建立中心线和安装基准，再沿路径生成主体截面。弯折段需要保证上下壁、加强筋和外侧曲面连续过渡，卡扣头部分单独检查拔模方向，确保钩体在开模时能够顺利脱出。若侧向倒扣无法沿主开模方向脱模，则需在模具中设置滑块或斜顶，但从该件形态看，钩状区域可通过局部侧向机构成型，长槽区域则适合沿主体开合方向脱模。端部平直段可作为与壳体贴合的稳定支撑面，底部凸点承担定位，细长段承担弹性与跨接，钩头承担锁附，三者共同构成一个轻量化、易装配的通讯塑胶挂接部件。
