塑料手提袋拎手注塑承载结构

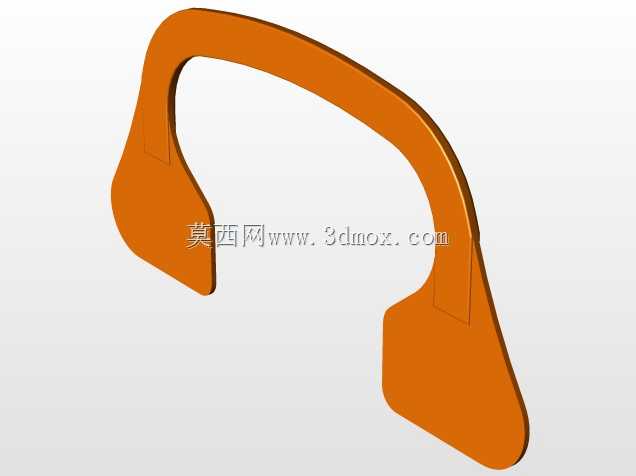

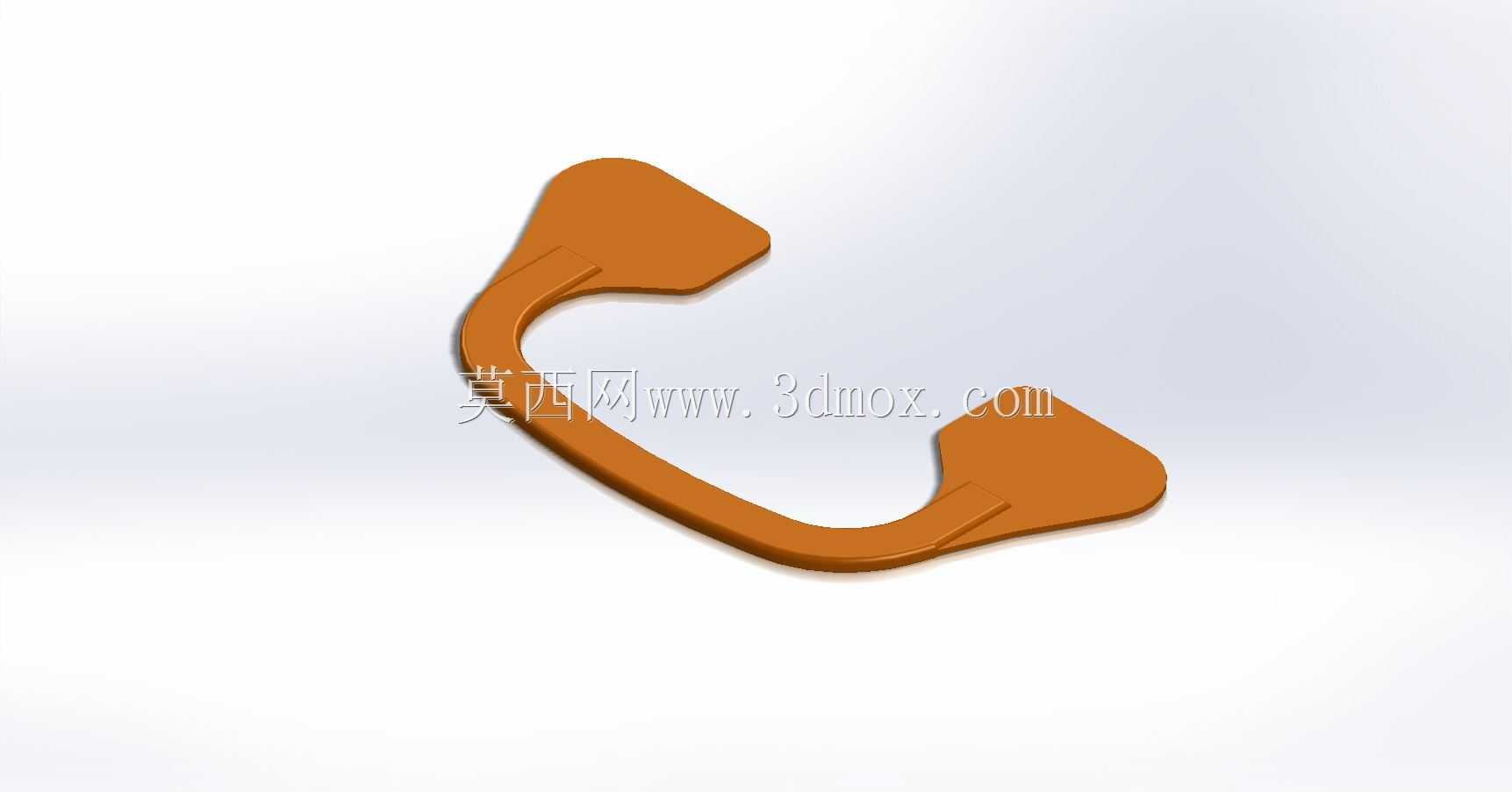

　　该零件为软包装袋、编织袋、纸箱礼盒及便携包装容器配套使用的塑料手提把，整体呈对称弧形梁结构，两端设置加宽贴合压片，中间为连续弯曲握持段，核心作用是把袋口或包装端部的集中载荷分散到较大接触面积上，避免软质包装在承重时勒手、撕裂或局部变形。

　　从实际使用场景看，这类拎手常见于米面包装袋、化肥袋、礼品盒、小家电包装箱、便携工具包以及需要人工短距离搬运的消费类包装。使用者提起包装物时，手掌并不直接接触袋口薄膜、编织布或纸板边缘，而是握住弧形梁；两端压片卡在包装封口、折边或穿孔位置，将包装物重力传递到整个提手。相比绳状提手，宽面弧形结构能明显降低手掌局部压强，搬运较重物品时握持更稳定，也减少包装材料在提拉点处的应力集中。

　　结构设计上，零件采用一体成型思路，中间握持区为平滑下凹的弯梁，截面沿长度方向连续过渡，没有突变台阶。弧形轮廓既贴合人手自然握姿，也使提手在受拉时形成类似梁的受力路径。两端压片向外展开，形状近似圆角梯形或扁平板，作用不是供人手握持，而是与包装材料形成搭接、夹持或热合固定面。压片边缘做圆角处理，可降低装配后对薄膜、编织布和纸板的切割效应；根部与弯梁连接处通过较宽的过渡区承担弯矩，是整个零件最需要关注强度的位置。

　　建模时应重点控制三条几何关系：第一，两端压片的贴合面需要与包装封口区域保持可靠接触，不能只做成尖锐点接触；第二，中间握持弧段的内弧高度和宽度要满足成人手指穿入与握持空间，弧底不能过低，否则包装提起后袋口会压迫手背；第三，压片与弧形梁之间的过渡圆角要足够连续，注塑成型时熔体可顺畅填充，承重时也能减少应力发白和开裂风险。若用于自动化包装线，还需把提手外形与送料轨道、吸盘拾取位、压合工装的定位面统一考虑，压片平面度和外轮廓一致性会直接影响高速装配稳定性。

　　外形边界方面，该类提手属于扁平薄壁件，整体长度由包装宽度和人手握持跨度决定，过短会使手指活动空间不足，过长则在包装堆放时凸出、干涉并增加材料消耗。两端压片宽度要覆盖包装受力区，厚度通常大于中间装饰性壁厚，以承受拉拔和反复弯折；握持段壁厚则需兼顾刚性与成型收缩，太薄会在满载时明显弯曲，太厚则表面容易产生缩痕，且冷却周期延长。零件背面或压合面可根据装配方式设置浅槽、加强筋或定位凸点，但外露面应保持平滑，避免握持时产生明显棱线。

　　安装边界取决于包装工艺：若用于薄膜袋，压片可与袋口热合层或补强片结合；若用于纸箱礼盒，压片可嵌入纸板开槽并通过卡扣、铆钉或胶粘固定；若用于编织袋，则常与袋口封边、穿孔衬片配合。设计校核时不能只看材料拉伸强度，还要考虑提手在偏载、突然起提、低温脆化和长期蠕变下的表现。单侧受力时，弯梁会产生扭转，因此两端压片的对称度、根部圆角和截面宽度对寿命影响很大。

　　三维造型中，可先绘制中心握持弧线，再沿路径扫掠主体截面，随后在两端扩展出压片实体，并在根部建立大圆角过渡。拔模方向应尽量沿模具开模方向统一，压片底面与握持弧面避免形成倒扣；若为了包装固定必须设置卡钩，则需预留侧向抽芯或弹性装配结构。表面纹理可采用细砂纹，既提高手持摩擦力，也能掩盖轻微熔接痕和收缩差异。整体结构虽然简单，但它直接关系到包装搬运的安全性、握持舒适性和自动化装配效率，是包装承载系统中典型的注塑功能件。
