雷诺Clio3后雾灯外罩安装槽结构

　　该零件属于雷诺Clio3车尾外饰系统里的雾灯安装承载构件，日常装车后嵌在保险杠侧部预留的异形开口内，既承担雾灯本体的定位固定作用，也作为外覆盖件填补保险杠与灯体之间的装配间隙，避免行车过程中泥水、路面积水直接冲刷灯座接插区域，同时维持车尾侧面的型面连续感。

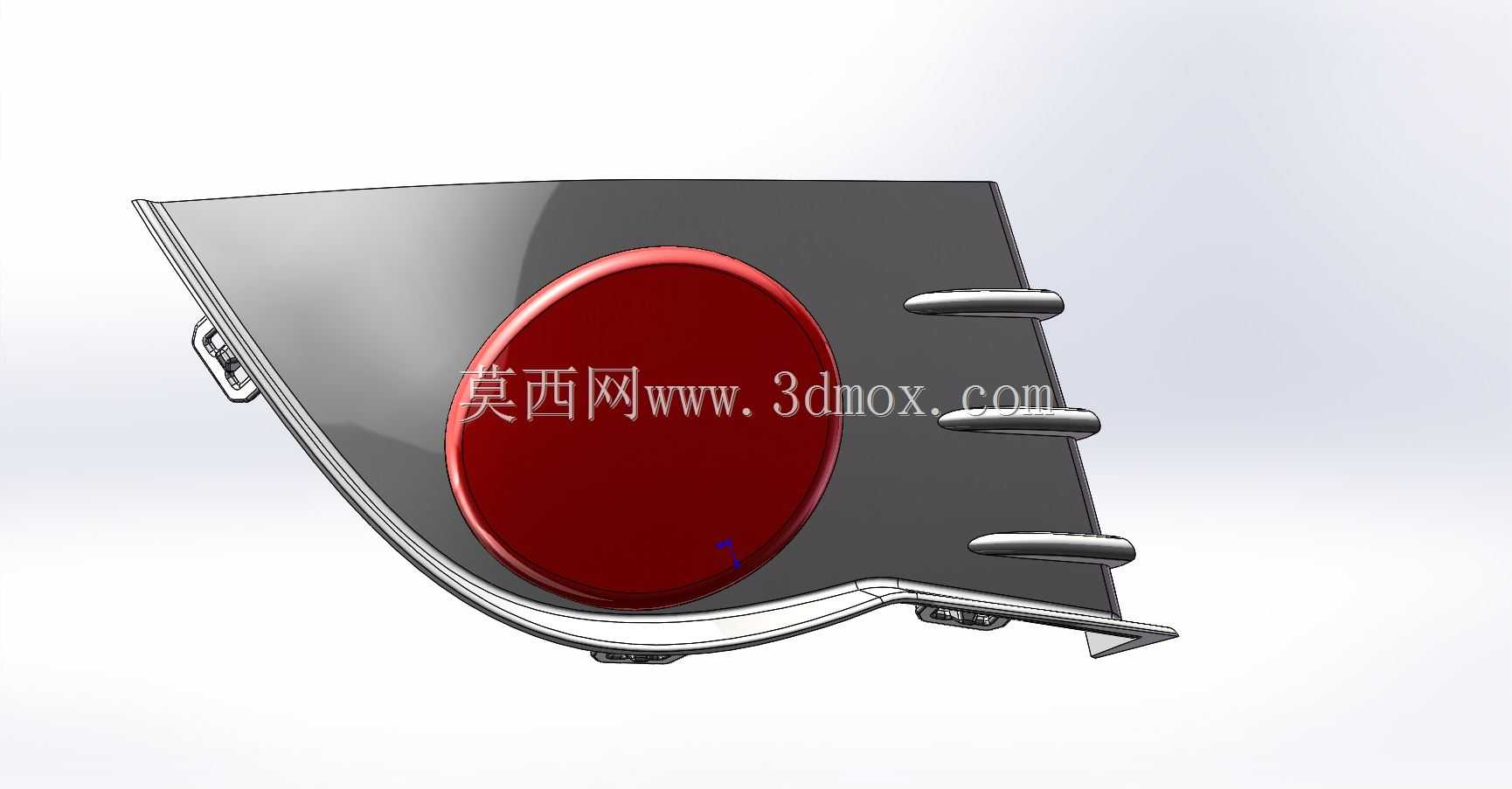

　　从现场装配逻辑倒推结构设计，整个构件的主体轮廓跟随车尾保险杠的侧弧面走形，并非规则平板：外侧大面做了和保险杠曲率匹配的微弧过渡，边缘预留一圈压合翻边，装车时翻边藏在保险杠开口内侧，外表面和保险杠漆面保持齐平，不会出现突兀的台阶。构件中部开出大尺寸圆形沉台，沉台内径和雾灯红色透镜的外圆尺寸匹配，透镜装入后周圈预留均匀的密封胶条压装余量，沉台深度控制在透镜完全落座后，镜面略低于外罩大面0.8到1.2毫米，既避免洗车高压水枪直接直射透镜密封缝，也防止低速挪车时轻微剐蹭直接磨花灯面。

　　固定点位的布置完全贴合车身钣金的现有安装孔位：构件上沿分布三道横向凸起的卡扣筋，每道筋末端做导向斜角，推入保险杠对应的卡槽时可以顺着斜面滑入锁止，不需要额外打螺丝，装配工位工人只需要对准孔位按压到位即可，单工位装配耗时控制在十秒以内。构件下端两侧伸出带通孔的安装耳，耳孔中心距和车尾钣金上的焊接螺柱位置完全对应，卡扣初步定位后，在两个安装耳处拧上塑料紧固螺母，就能完全约束零件的六个自由度，车辆长期在颠簸路面行驶也不会出现松脱异响。左侧边缘还延伸出一个带挂孔的定位支耳，预装阶段可以先把支耳挂在保险杠的定位柱上，解放工人双手去对齐其余卡扣，降低流水线装配的对位难度。

　　建模过程中首先导入车尾保险杠的点云数据拟合外表面，把外罩的贴合面直接偏置1.5毫米的安全间隙，避免注塑件生产出现收缩变形后和保险杠发生干涉。圆形灯位沉台的周圈做了连续的加强筋，筋位厚度控制在主体壁厚的0.6倍，防止厚壁处产生缩痕，外可视面不会出现明显的熔接痕影响外观。三道卡扣筋的根部做了R角过渡，避免反复拆装时应力集中导致筋位断裂，卡扣的倒扣量设计为1.2毫米，既保证插入后锁止力足够，后期维修拆灯时也可以用塑料撬板顺利脱出，不会直接掰断卡扣。

　　安装边界方面，零件整体的最大外轮廓完全落在保险杠侧部开口的边界以内，周圈和保险杠开口的配合间隙控制在0.5毫米，装车后缝隙均匀，不会出现宽窄不一的情况。背面所有凸起的筋位、安装耳都和内侧的钣金、线束预留出足够空隙，不会挤压雾灯的供电线束，线束可以顺着构件背面预留的走线槽排布，用扎带固定在侧面的挂点上，避免车辆振动时线束和塑料件摩擦破损。构件的材料选用耐候改性PP，表面做麻面纹理处理，和保险杠的表面质感保持一致，长期暴露在紫外线、温差变化环境下不会出现明显变色、脆化，圆形沉台内侧做光面处理，方便打密封胶时胶层贴合均匀，保证灯腔内部的防水等级满足整车涉水要求。
