多卡位柱式烟灰缸日用金属器具结构

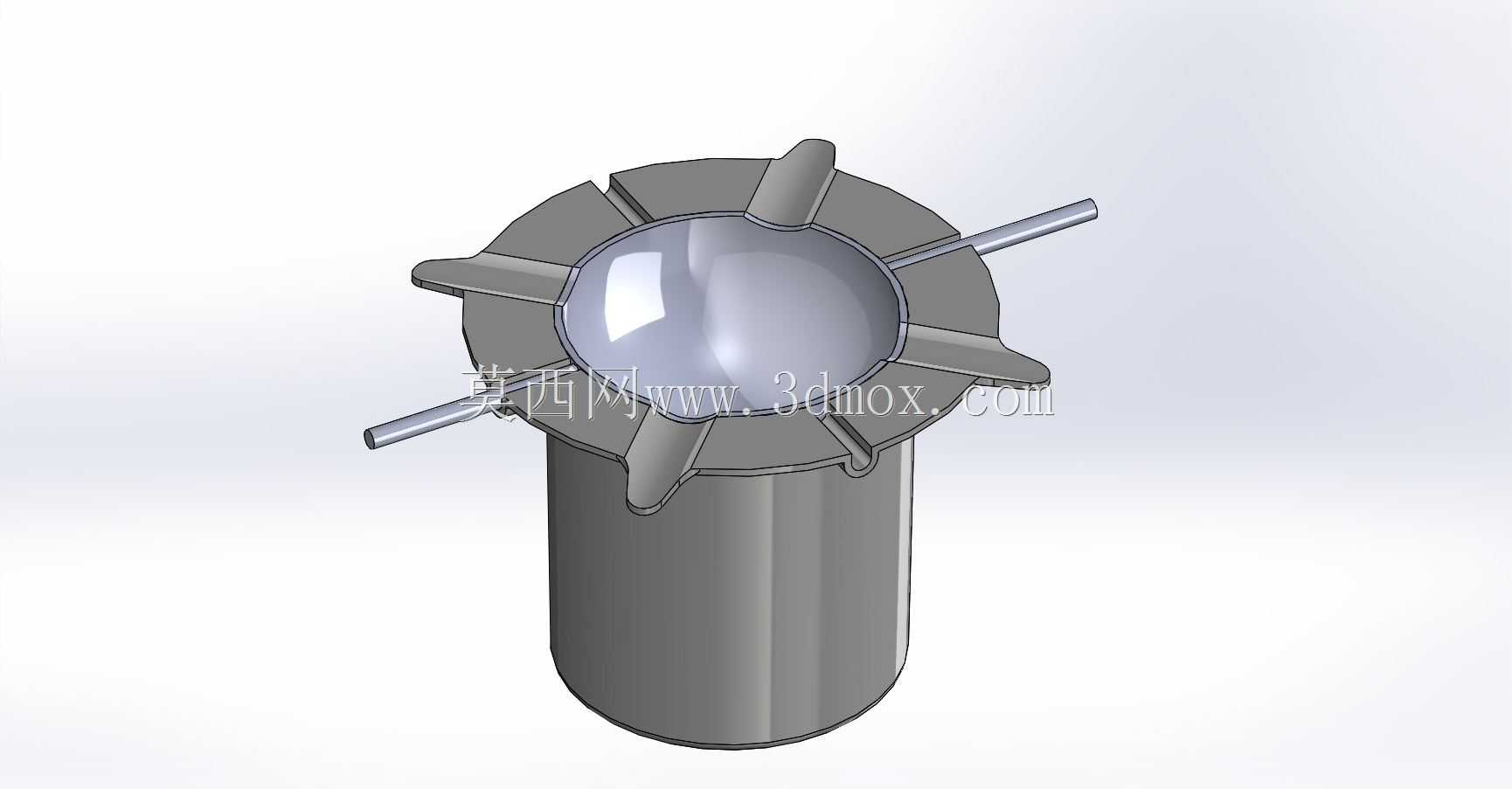

　　这款柱式烟灰器具主要面向室内桌面、户外休憩区、餐饮等候区以及工业厂区吸烟点等固定摆放场景，核心作用是承接烟灰、临时搁置香烟，并在烟灰累积后便于集中清理。整体结构采用下部圆柱储灰腔与上部星形承托盘组合的形式，下部腔体为直立圆筒，侧壁连续封闭，能够形成足够的储纳空间，避免烟灰受轻微气流影响外散。圆筒上端与盘体衔接，盘体中心设置内凹球面盛灰区，球面过渡平滑，烟灰落入后自然向中心汇聚，清理时可沿弧面一次性倒出，减少边角残留。

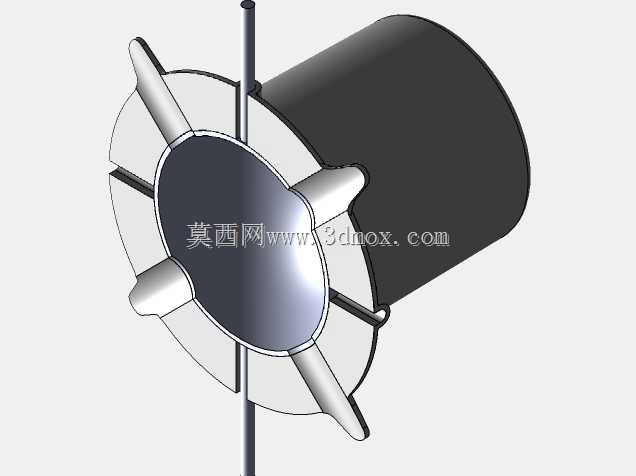

　　从实际使用角度看，上部盘体并非简单平面盖板，而是沿圆周布置多个径向伸出的卡位凸耳，凸耳之间形成开放槽位，香烟可横向搭放在槽口处，烟身由两侧凸耳限位，不易滚落。盘边还设置两根细长金属搁置杆，杆体沿径向向外伸出，为不同直径烟支提供额外支撑点，也可在多人同时使用时分担卡位数量。凸耳外形带有一定翘起角度，既能挡住烟身侧向滑动，又能在烟支燃烧端靠近盘边时形成隔离，降低烫触桌面的风险。

　　结构设计上，圆柱腔体承担容量与稳定性两项任务。较大的筒体直径使器具重心落在下部，桌面摆放时抗碰擦能力优于浅盘式烟灰缸；筒体高度则让烟灰与烟头被限制在腔内，即使周围有人员走动带来的气流，也不易把浮灰带出。上部承托盘外径略大于筒体，形成一圈外伸边沿，搬运或倾倒时可作为手持边界。盘体与筒体的衔接处采用台阶过渡，既保证二者装配定位，也让外观线条具有明确分层。中心球面凹坑与外围星形盘面相接，弧面和平面之间保留连续过渡，在成型或钣金加工中有利于控制应力集中。

　　安装边界方面，该器具属于桌面静置件，不需要地脚固定或外接动力，布置时只需保证筒体底面与平整台面完整接触。筒体外形旋转对称，外围干涉范围主要由上部盘体、凸耳及两根搁置杆决定；两根杆沿相反方向伸出，是整器最大外廓尺寸来源，选型布置时应在杆端外侧预留取烟和清灰空间。盘面上的多个凸耳均匀分布，烟支可从不同方向放入，适合圆桌、长条桌以及靠墙台面等多种摆放位置。若用于户外台面，可在筒底增加配重或防滑垫圈，进一步降低风载和碰擦造成的滑移；若用于室内餐饮场景，筒体内部可预留独立衬杯位置，使清洁人员不必整体搬动即可处理烟灰。

　　细节处理上，烟槽开口宽度兼顾常规烟支直径与取放便利性，槽口边缘做圆滑过渡，避免烟纸被刮破。凸耳根部与盘面连接面积较大，能够承受烟支反复搭放产生的局部载荷。细长搁置杆与盘体连接位置采用加强过渡，防止悬臂杆受侧向按压后变形。中心球面最低点低于盘面，烟灰和少量烟头在腔内集中，倾倒时翻转器具即可从上部开口排出。整体没有复杂运动部件，使用过程中依靠几何形态实现承托、限位、储灰和防散落功能，维护重点集中在腔内清洁、搁置杆变形检查以及盘边焊点或接缝处的积灰处理。对于结构设计人员而言，该模型可作为日用五金容器类产品的参考：通过下部筒体解决容量和重心，通过上部星形盘面解决多烟支搁置，通过径向杆件扩展使用方位，各部分功能边界清晰，适合在桌面烟具、公共区域收纳器具以及小型金属容器设计中进行结构借鉴。
