多格拼接式墙面填充塑料盖板结构

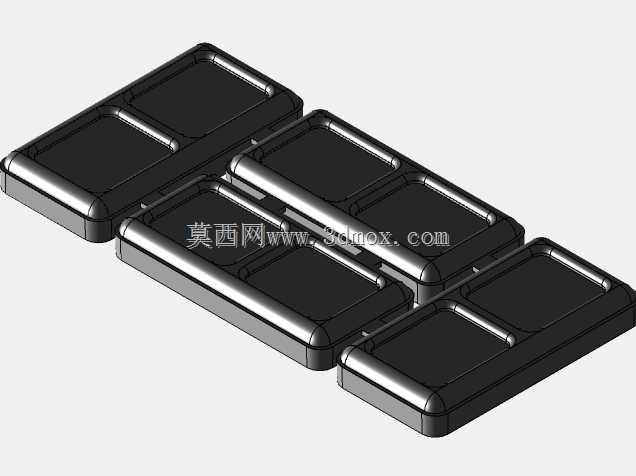

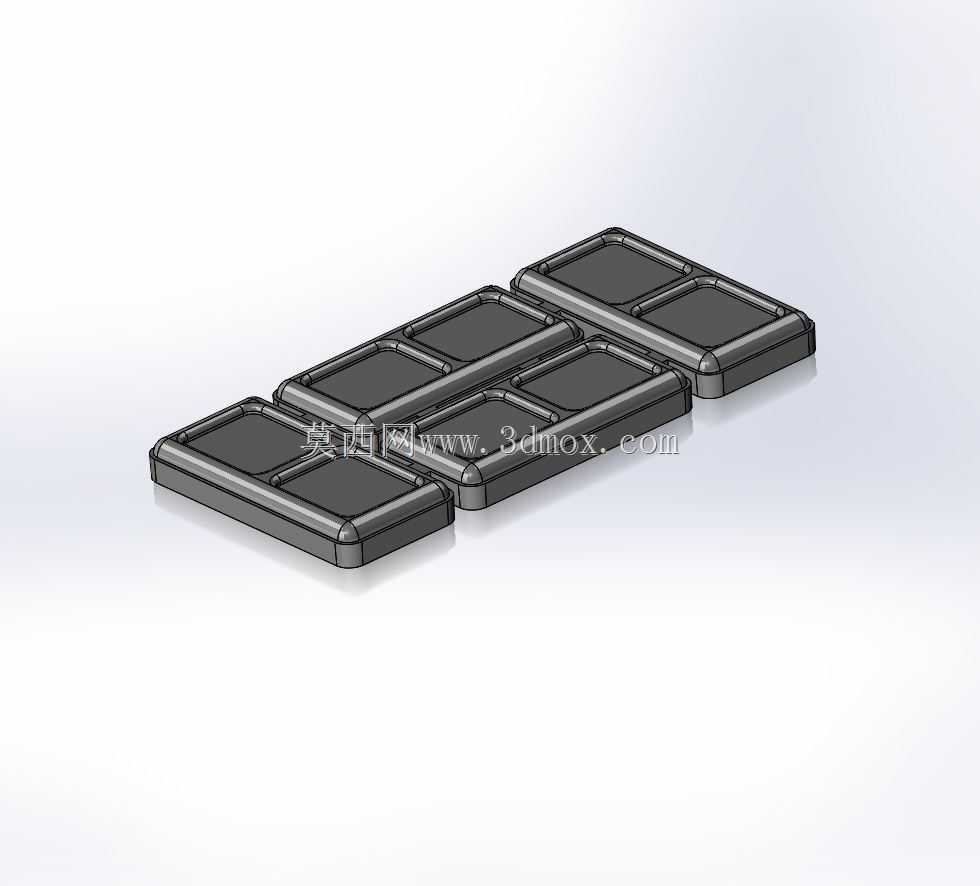

　　这套三维结构对应的是一种多格拼接式墙面填充塑料盖板，整体呈长条矩形，由若干带独立浅腔的单元连续排列而成，外观上可以看到规则分布的方形凹陷区域和外围连续的边框。它并不是单一平板，而是把多个分格模块通过中间连接筋整合在同一基体上，既可以成段使用，也能够根据墙面开口长度进行裁切、对接，适配通讯布线、弱电井、墙体预留槽或设备背面的遮盖需求。

　　从实际使用场景看，这类构件常见于室内墙面检修口、通讯线路敷设后的槽位封闭、电气箱体周边填充以及建筑装饰面的平整化处理。墙面开槽后，若槽体宽度与标准面板不一致，或者需要在较长区域内保留多个可独立开启的检查位，普通整块盖板往往难以兼顾遮盖与检修。该结构通过分格设计，让每个方形区域对应一个局部腔位，外围凸起边框承担搭接和限位，安装后能够覆盖槽口边缘，同时避免盖板直接陷入槽内。

　　模型的外形边界以长条方向为主，宽度方向由两排分格区域构成，长度方向则串联多个单元。每个单元四角做了圆角过渡，这一处理并非单纯为了外观，而是考虑注塑成型时的材料流动和应力分布。尖锐内角在塑料件冷却过程中容易产生应力集中，长期受温度变化或轻微挤压时可能出现白痕、裂纹；圆角过渡可以让熔体填充更顺畅，也能提高盖板在拆装、按压过程中的抗冲击能力。

　　盖板表面的方形浅腔具有双重作用。一方面，凹陷区域形成类似加强筋的网格效果，使薄型塑料板在不大幅增加壁厚的情况下获得更高的抗弯刚度；另一方面，浅腔可与墙面、背板或填充块形成配合，减少整片平面因收缩造成的翘曲。外围边框略高于分格底面，安装时边框压在墙面或基座外侧，承担主要接触和支撑，中间区域则保持悬空或贴合填充物，这样既能遮盖毛边，也能降低对墙面平整度的要求。

　　拼接思路体现在单元之间的过渡段上。相邻分格并不是完全断开，而是通过连续基体和窄连接区相连，使整根件在搬运和安装时保持整体性；当现场尺寸较短时，又可沿单元间隔位置截断，获得所需段数。模型端部保留了与相邻段对接的轮廓，端部边框高度和分格间距一致，多段并排铺设时，外框线条能够连续对齐，不会出现明显错台。对于需要后期维护的通讯线路，这种分段方式比整块密封板更灵活，不必拆除整条盖板即可检查对应位置。

　　结构设计中还需要关注安装间隙。盖板与槽口之间应保留合理配合余量，边框外轮廓略大于开口，形成搭接；分格腔体进入或覆盖开口区域时，不能与内部线缆、接头、接线端子发生干涉。由于塑料件会随环境温度产生热胀冷缩，长条方向尤其要预留伸缩空间，不能把多段盖板顶死在墙角或刚性框架之间。三维建模时，分格底面、边框顶面和圆角处的壁厚应尽量均匀，避免局部厚壁导致缩痕，也避免薄壁区域在扣装时断裂。

　　从受力角度看，盖板日常承受的主要是轻微按压、清洁摩擦和偶然碰撞，而不是大载荷。边框是主要承力结构，分格凹腔则提高平面稳定性；若用于人员容易触碰的低位墙面，可适当增加边框厚度或在背面增设隐性加强筋，但加强筋不应影响外观面，也不能造成背面与线缆干涉。模型中连续的外框和分格肋把大面积薄板划分成多个小区域，有效降低了薄板共振和弯曲变形，使构件在较薄壁厚下仍保持平整。

　　该件适合采用注塑工艺成型，材料方向可选择常见硬质塑料，重点考虑表面韧性、耐老化和尺寸稳定性。脱模方向通常沿盖板法线方向，分格浅腔和圆角都有利于脱模；侧面若需要卡扣或螺钉孔，则应在结构中单独预留，并保证抽芯或安装工具的操作空间。整体模型把外形、分格、边框、圆角和拼接关系完整表达出来，可直接用于结构校核、注塑件设计讨论以及墙面安装方式验证。
