天然气管道夹紧固定工装结构

　　这套夹持结构主要面向户内燃气输送管路的现场安装与长期固定场景，在民用燃气入户施工、商用厨房燃气布设、老旧小区燃气管道改造这类作业里，薄壁燃气管道排布完成后，需要沿墙面或设备侧壁做可靠限位，避免管路受外力磕碰、长期自重下垂或者热胀冷缩位移后出现接口密封松动，这套夹紧件就是为这类工况设计的专用夹持部件。

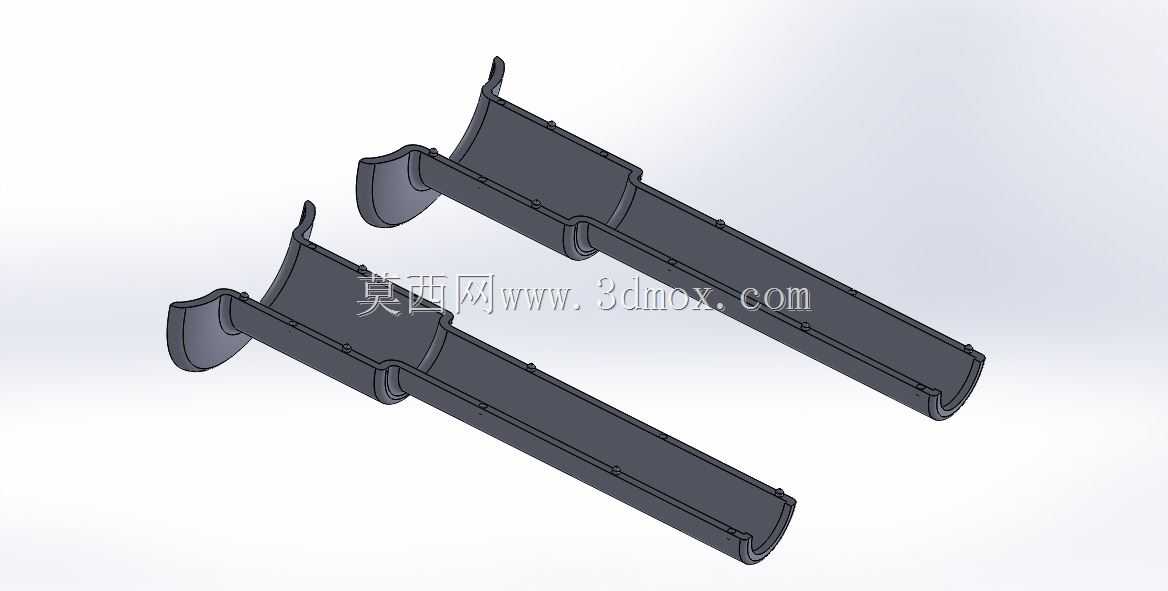

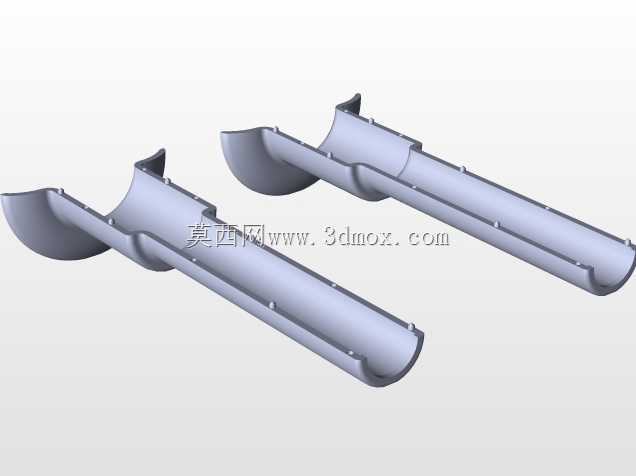

　　从结构形态来看，整套夹持件采用成对对称的长槽型抱合设计，主体为半开放的长圆弧槽结构，槽体内腔弧度和常规燃气输送钢管、铝塑复合管的外圆轮廓完全匹配，两段夹持件扣合之后可以完整包裹住管道外壁，接触长度远大于普通单点喉箍，和管道的接触面积大幅提升，夹紧之后不会像窄边卡箍那样在薄壁管表面压出凹痕，也不会因为局部压强过大损伤燃气管道的外防腐层。夹持件的一端做了外翻的弧形挡边，这个结构在安装时可以起到轴向限位作用，当管道沿铺设方向出现小幅窜动时，挡边可以抵住管道预设的定位凸台或者相邻接头端面，避免夹持件和管道之间发生相对滑移；长槽侧壁上预留了多道均匀分布的加强筋，沿着夹持件长度方向排布，既可以提升槽体自身的抗弯刚度，在锁紧螺丝施加夹紧力的时候，槽体不会出现开口向外扩张变形，保证整个夹持长度范围内都能均匀贴紧管壁，同时加强筋也让零件在注塑或者冲压成型时减少薄壁件的翘曲变形，成型后尺寸一致性更好。

　　设计过程中首先要匹配常用燃气管道的外径公差，槽体内腔的圆弧直径要比管道公称外径留出0.2到0.5毫米的间隙，既方便安装时把管件顺利卡入槽内，又不会因为间隙过大导致夹紧后管道出现松晃。夹持件的对接面上预留了对应的定位凸柱和定位凹孔，两件扣合时凸柱先插入凹孔完成预定位，不需要安装时人工长时间对齐两件的孔位，现场施工时单人就可以完成对位操作，降低高空或者狭窄管井内的作业难度。夹持件的两端和中部都预留了螺丝过孔，锁紧时可以按照从中间向两端的顺序分步拧紧螺丝，让夹紧力沿整个槽长均匀分布，不会出现一端压紧、另一端翘起的情况。

　　安装边界方面，这套夹持件的背部预留了和墙面固定件对接的安装平面，既可以配合膨胀螺丝直接固定在混凝土墙面、砖砌墙面上，也可以搭配卡扣固定在预制的管路排布导轨上，适配不同的施工场景。零件整体的外轮廓没有尖锐棱角，所有边角都做了圆角过渡，在燃气管道这种对安全要求较高的场景里，既避免安装过程中划伤施工人员，也不会划破管道外部的防腐绝缘层。和传统的单点管卡相比，这种长型夹持结构的固定间距可以放大到1.2到1.5米，普通短管卡通常0.8米就需要设置一个固定点，长夹持件可以减少墙面打孔数量，降低施工对墙体的破坏，同时长段抱合的约束效果更好，管道在受侧向外力触碰时，不会出现单点固定处的应力集中，长期使用后管路的平直度保持能力更强。

　　在结构细节处理上，槽体内壁没有做完全光滑的镜面设计，而是预留了细微的防滑纹理，当夹持件锁紧之后，纹理可以和管道外壁产生足够的静摩擦力，即使管道因为内部介质温度变化出现小幅伸缩，也不会和夹持件之间发生相对滑动。零件的壁厚设计兼顾了强度和成型工艺，如果采用塑料材质注塑成型，主体壁厚控制在均匀的2.5到3毫米，避免壁厚不均导致的缩孔变形；如果采用金属薄板冲压成型，壁厚选取1.2到1.5毫米的冷轧钢板，表面做喷塑防腐处理，适配厨房、户外楼道这类存在潮湿或者油烟腐蚀的使用环境。整套结构没有复杂的异形曲面，建模时先绘制单段半夹体的截面轮廓，沿长度方向拉伸后添加端部挡边、加强筋、安装孔特征，再通过镜像装配得到成对的配合结构，整体装配关系简单，没有多余的活动部件，长期使用过程中不需要额外维护，夹紧可靠性远高于普通的扎带或者喉箍固定方案，能够满足燃气管道长期固定的安全要求。
