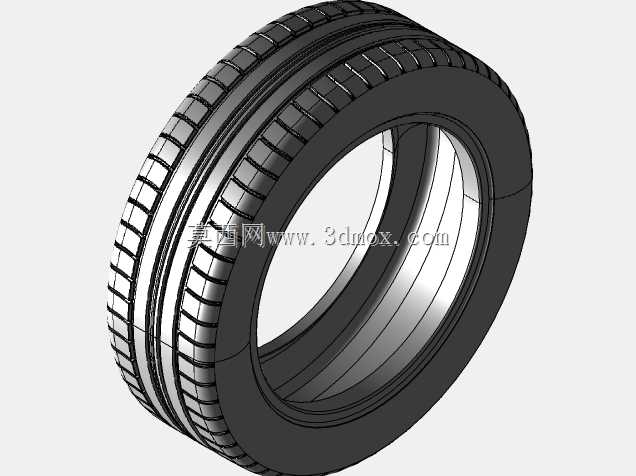

215/50R17乘用轿车真空橡胶轮胎

　　这款215/50 R17规格的乘用车辆轮胎，是整车行走系统里直接承接路面载荷、传递驱动力与制动力的核心橡胶部件，日常配套在紧凑型家用轿车、部分跨界家用车型的17英寸轮辋上，在整车底盘匹配、售后替换选型、改装轮组设计以及整车总装工位的工装校验场景中都有很高的参考价值。

　　从实际装车的边界尺寸来看，该规格轮胎的断面名义宽度为215mm，扁平比为50，也就是胎侧高度和断面宽度的比值为50%，适配轮辋直径为17英寸，换算下来轮胎充气后的整体外径约为647mm，断面宽度在标准充气压力下落在220mm左右，胎侧高度约107mm。建模时特意保留了胎圈位置的装配止口轮廓，这个部位是轮胎和铝合金轮辋贴合密封的核心区域，胎圈内部包裹的高强度钢丝圈在三维结构里通过胎踵、胎趾的阶梯轮廓体现，装配时胎圈会卡入轮辋的轮缘槽内，充气后形成可靠的真空密封，不需要额外加装内胎。在做整车总布置校核的时候，这个外径尺寸直接决定了轮罩内的跳动空间：前悬架跳动到上极限、转向打到最大转角的时候，胎肩和轮罩内衬、减震器筒身、转向拉杆球头之间需要预留至少15mm以上的安全间隙，避免满载颠簸或者急打方向时发生运动干涉；后悬架侧则要核对胎侧和后纵臂、轮拱隔音垫的距离，尤其是加装防滑链的寒区使用场景，还要在胎面外侧预留出防滑链的占用空间。

　　胎面的花纹布局采用了乘用轮胎常见的多沟槽连续肋条设计，模型里还原了四条沿周向分布的主排水沟槽，沟槽深度按照新胎的8mm左右 tread depth 做了等比例刻画，横向的钢片花纹沟沿着胎面周向均匀排布，胎肩位置的花纹块做了连贯的过渡，没有突兀的棱角。这种花纹结构的设计逻辑很明确：四条纵向主沟在雨天行驶时可以快速把胎面和路面之间的积水从花纹沟两端排出，避免高速水滑；横向细密花纹块则负责割裂路面水膜，提升湿地抓地力，同时连贯的胎肩肋条可以在车辆过弯时提供足够的侧向刚性，减少胎肩部位的形变滞后，降低转向虚位。胎面的橡胶轮廓采用了合理的冠弧弧度，不是简单的圆柱面，胎冠中心的弧度略高于胎肩，使得正常胎压下胎面和地面的接地印痕接近矩形，接地压力分布均匀，避免胎面中心或者胎肩偏磨，这一点在做轮胎磨损仿真、接地印痕分析的时候，三维模型的冠弧曲面可以直接提取作为仿真输入面。

　　胎体部分的结构在模型里通过分层的侧壁曲面做了示意，从外到内分别是胎面耐磨橡胶层、带束层（通常为两层钢丝帘线加两层尼龙帘布）、胎体帘布层、气密层。胎侧部位的橡胶厚度远薄于胎冠，从胎肩位置往胎圈方向逐渐过渡，侧壁上预留了规格标识、速度级别、载荷指数的刻印区域，实际生产中这些字符会通过模具硫化直接成型在胎侧橡胶表面。胎侧的弧形轮廓设计兼顾了骑行舒适性和侧向支撑：50的扁平比属于偏低扁平比的家用运动型轮胎，相比60、65扁平比的舒适型轮胎，胎侧高度更短，车辆急加速、急制动时胎侧的屈伸形变更小，转向响应更直接，同时也能在过坑洼路面时，通过胎侧的适度形变过滤掉一部分路面冲击，不会像低扁平比的性能胎那样把所有颠簸直接传递到悬架和座舱内。

　　在实际工程应用里，这个三维模型可以用于多个场景：整车设计阶段做轮边运动干涉校核，把轮胎模型装入悬架总成的运动学模型里，模拟上下跳动、左右转向的全行程，检查所有相邻部件的最小间隙；售后配件选型时，可以直接通过模型的安装尺寸核对和原车17寸轮辋的匹配性，确认胎圈座直径、轮缘宽度适配7J宽度的铝合金轮辋；教学演示场景下，可以拆解展示轮胎的各部分结构，给底盘设计从业者讲解真空胎的密封原理、花纹排水逻辑、载荷传递路径；也可以在做汽车维修工装、轮胎拆装机、动平衡机的设计时，把该轮胎模型作为标准工件，校验拆胎头的工作行程、动平衡主轴的装夹适配范围，避免工装设计完成后出现工件和设备干涉的问题。模型的胎面花纹、侧壁轮廓、胎圈装配位都按照真实轮胎的测绘尺寸还原，没有做简化失真处理，能够满足结构校核、展示动画、装配模拟等不同场景的使用需求。
