欧宝阿斯特拉后轮轮毂轴承总成结构

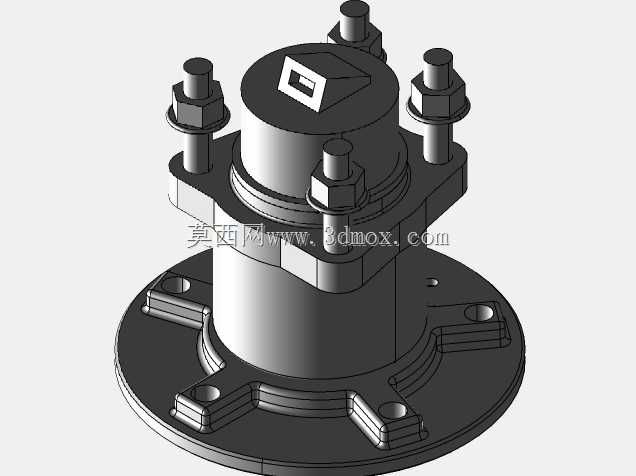

　　该轮端总成面向欧宝阿斯特拉后轴使用场景，核心作用是把车轮旋转运动、车身垂向载荷以及制动过程中的侧向力集中传递到悬架连接点上。结构上采用法兰盘、轮毂主体、双列轴承支承、螺栓柱和顶部锁紧件一体化布置，底部圆形法兰作为与制动盘、车轮轮辋配合的安装基准，周边均布的凸台和孔位用于保证螺栓穿过时具有足够的接触面积，避免局部压溃。

　　从实际装车角度看，后轮轮毂并不只是一个简单回转件，它同时承担定位、承载、密封和维修拆装边界约束。法兰下方的圆柱段伸入转向节或后桥支座孔内，轴承内圈与轮毂轴颈配合，外圈压入支座孔，形成稳定的旋转支承；四周伸出的螺柱用于固定车轮，螺母预紧后可将轮辋、制动盘和轮毂法兰压紧在同一基准面上。顶部带锁紧特征的结构用于控制轴承轴向间隙，使轮辋在车辆过弯、颠簸和紧急制动时仍保持较小的跳动量。

　　建模时需要重点处理同轴关系。底部法兰端面、轴承配合圆柱面、螺柱分布圆和顶部锁紧轴线应保持同一旋转中心，否则在装配体中会出现车轮偏摆、制动盘摩擦不均或螺栓孔错位。法兰上的加强筋并非装饰结构，而是为了在螺栓孔之间传递弯矩，降低薄板法兰在反复冲击载荷下的变形趋势。螺柱根部采用六角定位面和轴肩过渡，既能防止压装后转动，也能提高轮辋安装时的导向性。

　　外形尺寸方面，模型的最大外轮廓由底部法兰直径决定，安装空间校核时应以法兰外缘到周边制动卡钳、减振器和后桥支架的最小间隙为边界。螺柱高度需要兼顾制动盘厚度、轮辋安装面厚度以及螺母啮合长度，伸出过长会干涉轮毂盖，过短则导致螺纹啮合不足。顶部锁紧结构外径决定了维修工具的操作空间，周边四根螺栓柱的位置也会影响套筒在拆装时的摆动范围。

　　在底盘布置中，该件位于车轮中心区域，外侧连接轮辋，内侧与制动系统和悬架支座相邻。设计时要保证法兰端面与车轮旋转轴线垂直，螺栓孔分布圆与轴承中心重合；轴承配合段需设置合理的台阶，以承受轴向预紧并限制内圈窜动。对于三维结构设计人员，检查重点应放在螺柱阵列、法兰孔位、加强筋过渡圆角、轴承座壁厚以及顶部锁紧件与主体的装配关系上。

　　该类轮毂轴承总成的价值在于把多个底盘功能集中到一个紧凑模块中：法兰提供车轮安装面，轴承提供低摩擦回转，螺柱承担轮胎与车桥之间的夹紧连接，顶部锁紧结构维持轴承预紧状态。建模过程中若能把这些配合关系、载荷传递路径和拆装空间同时表达清楚，就能直接服务于底盘结构校核、维修工艺分析以及轮端零部件选型。
