微型蓝牙遥控六足仿生爬行机器人结构

项目分类:机器人 发布时间:2022-06-09 ID:652433
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构
  • 微型蓝牙遥控六足仿生爬行机器人结构

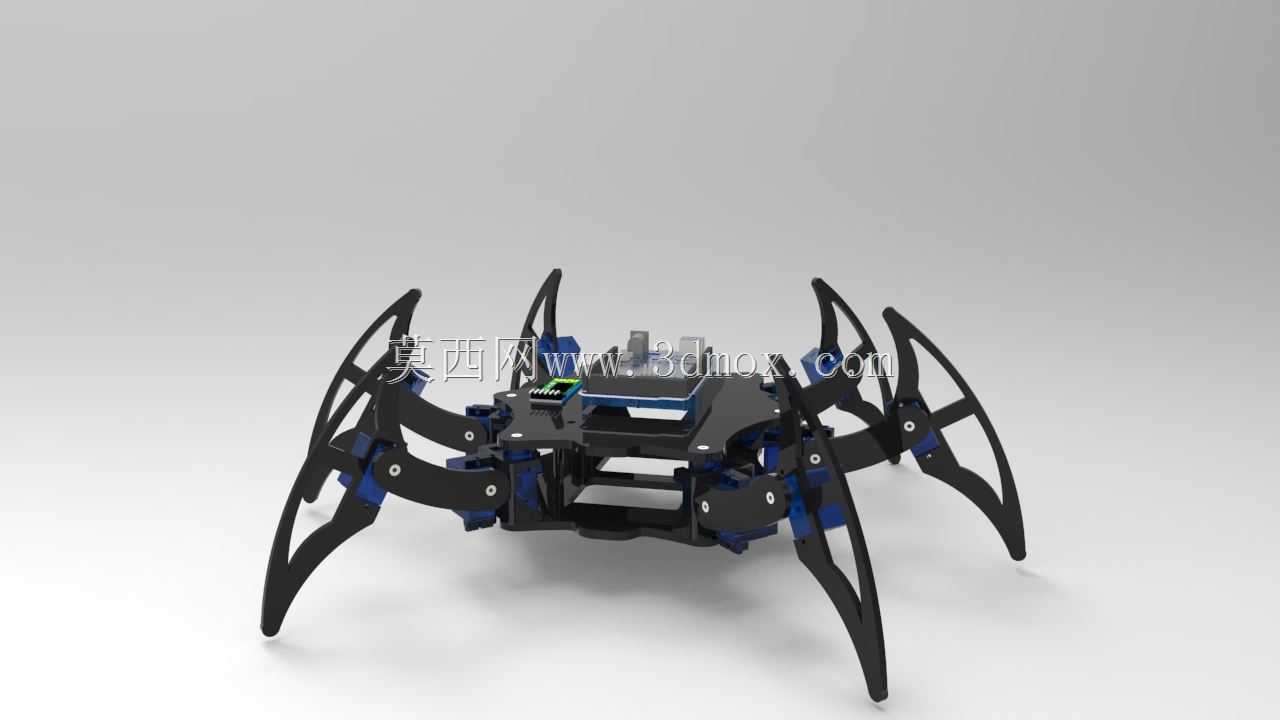

  这套微型六足仿生爬行机构面向桌面级教学验证、小型机器人竞赛、创客二次开发和多足步态实验场景,核心用途是在有限空间内完成蓝牙无线遥控下的前进、后退、转向及姿态调整。整机采用六条对称分布的弧形腿结构,腿部末端向外展开,形成较宽的支撑多边形;即使在舵机响应存在偏差或地面略有不平的情况下,机体也能依靠三足交替支撑保持稳定。与轮式底盘相比,该结构不依赖连续滚动接触,能够在纸板、木板、薄地毯、实验台面等非连续表面上完成移动,更适合用于展示昆虫式运动原理和舵机协调控制逻辑。

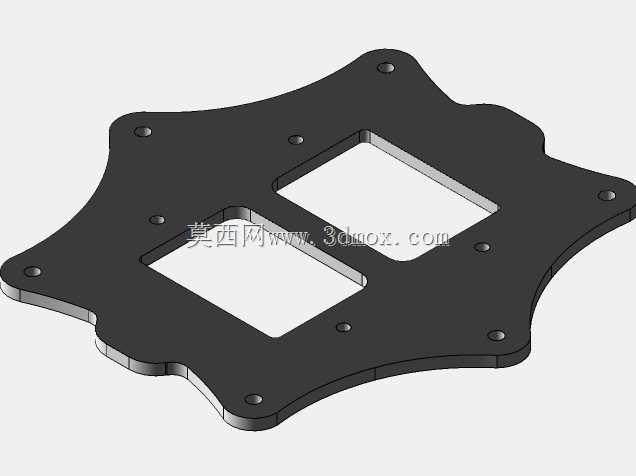

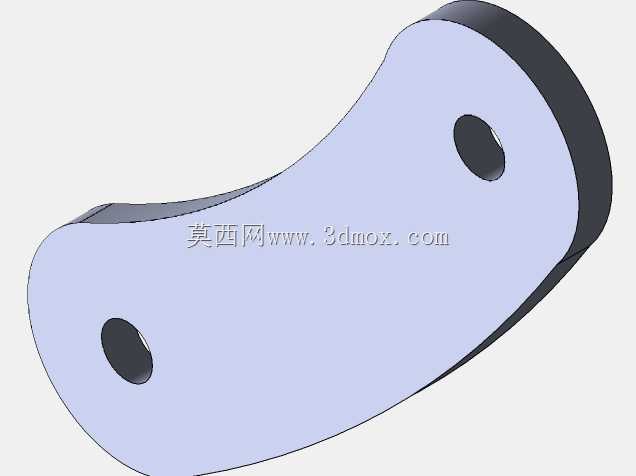

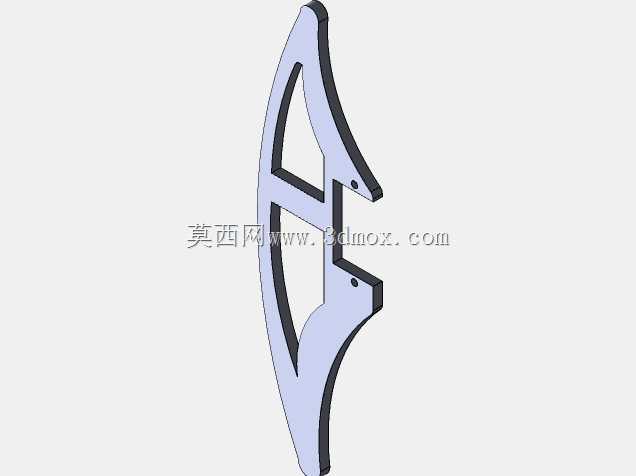

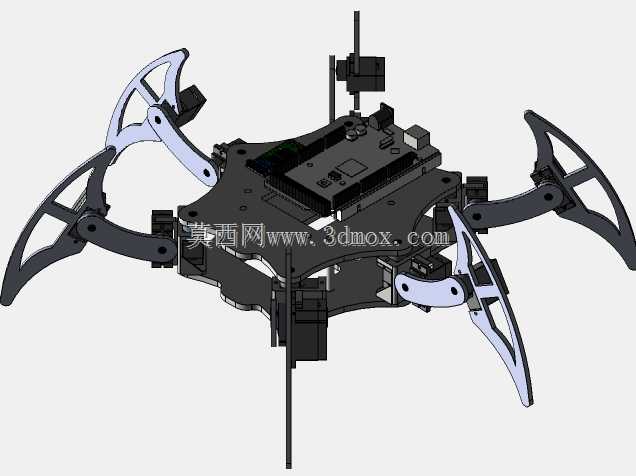

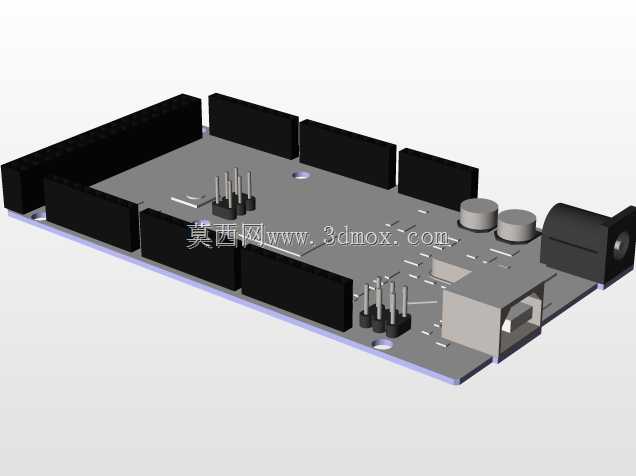

  从结构布置看,机体中央预留了控制板、蓝牙模块和电池的安装区域,上层板件承担电子元件固定,下层及侧板负责腿部铰接和舵机定位。六条腿围绕机身左右两侧排布,每条腿通过微型伺服舵机输出摆动,舵机摇臂与腿杆之间形成简单连杆关系,将舵机的角位移转化为足部抬升与落地点的前后变化。腿部外形采用细长弧形轮廓,一方面减少材料占用和整机重量,另一方面让足端在摆动阶段具有更大的离地间隙,降低拖足风险。足尖位置做了收窄处理,接触地面时压强相对集中,在平整桌面上可以获得足够摩擦,在轻微粗糙表面上也不容易侧向打滑。

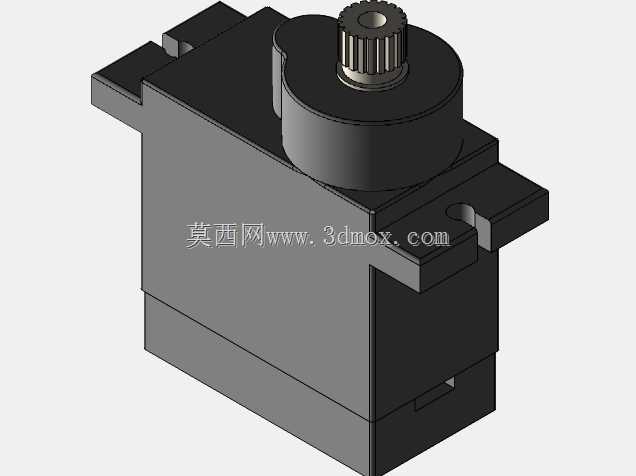

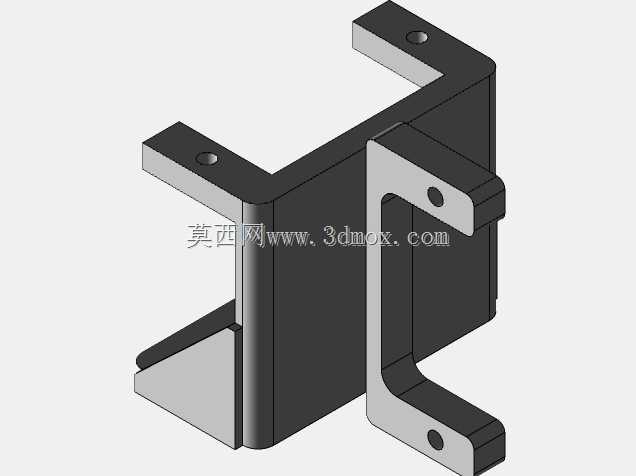

  设计思路上,该机构没有追求复杂液压或高自由度重载方案,而是以低成本微型舵机、薄板支架和可快速替换的腿件为基础,突出装配简单、控制直观和调试方便。MG90S这类微型伺服舵机体积小、重量轻,适合布置在紧凑机身中;舵机输出轴与腿部连接件之间需要保留合理间隙,过紧会造成卡滞,过松则会在步态切换时产生明显回差。实际建模时,铰接孔位、舵机耳座、螺钉沉台和线束通道都应同步考虑,不能只完成外观曲面而忽略装配顺序。机身侧板与上下层板之间宜采用定位柱或折弯边辅助对齐,使多个舵机安装面保持一致,否则左右腿相位容易偏差,导致行走轨迹偏移。

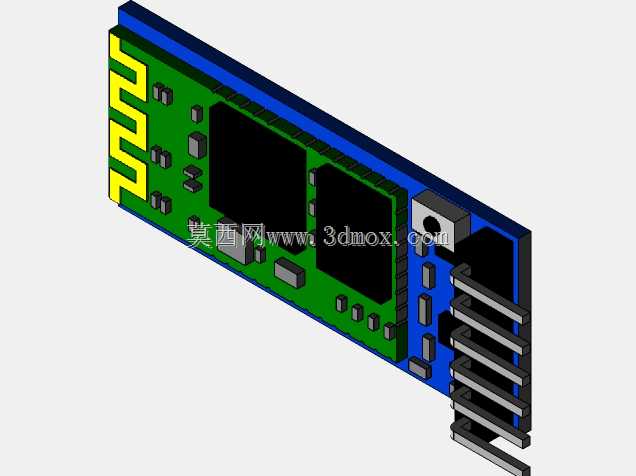

  蓝牙模块放置在机体上方较开放的位置,有利于无线信号向外传播,同时避免被金属件或电池完全包围。模块与控制板之间的接线空间需要预留弯折半径,电源线、舵机线和信号线应分束整理,减少六条腿往复运动时拉扯接口的可能。电池安装位置宜靠近机身几何中心,使整机重心落在支撑多边形内部;若电池偏置到某一侧,转向时内侧腿负载会增大,足端摩擦和舵机电流都会出现明显不对称。对于教学样机而言,中央承载区还可扩展加装小型传感器支架,例如红外测距、颜色识别或轻量摄像头,但增加负载后需要重新评估足端行程和舵机扭矩裕量。

  外形尺寸方面,该结构属于手掌级小型机器人,展开后横向宽度主要由六条弧形腿的外伸距离决定,长度方向由前后腿足端落点决定,高度则受舵机、控制板和上层蓝牙模块堆叠影响。建模时应把运动包络单独检查:腿部在最大摆动角度下,足尖不得与相邻腿、机身侧板或线束干涉;左右腿同时处于支撑相和摆动相时,要确认弧形腿内侧边缘留有间隙。安装边界上,舵机轴间距、板件厚度、螺钉头沉孔深度和腿杆最小截面都是关键尺寸,腿部细长区域不宜再开设过大减重孔,以免反复受交变载荷后出现裂纹。

  在步态实现上,六足机构常用三足一组交替支撑:一侧前腿、后腿与另一侧中腿构成稳定三角,其余三条腿完成抬起、前摆和落下,再交换支撑组。结构设计需要让每条腿的摆动角度、足端轨迹和安装相位保持一致,否则控制程序中相同脉宽信号会产生不同步幅。转向可通过左右侧腿步频差或相反步幅实现,弧形腿在转向时会产生侧向滑移,因此足尖材料可选用柔性橡胶或增加防滑套,以提高姿态可控性。该模型更强调轻量化仿生运动验证,适合用于舵机布局校核、足式机构干涉检查、控制板安装设计和蓝牙遥控机器人原型搭建。
