紧凑型桌面熔融沉积3D打印设备结构

项目分类:3D打印机 发布时间:2022-06-09 ID:651216
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构
  • 紧凑型桌面熔融沉积3D打印设备结构

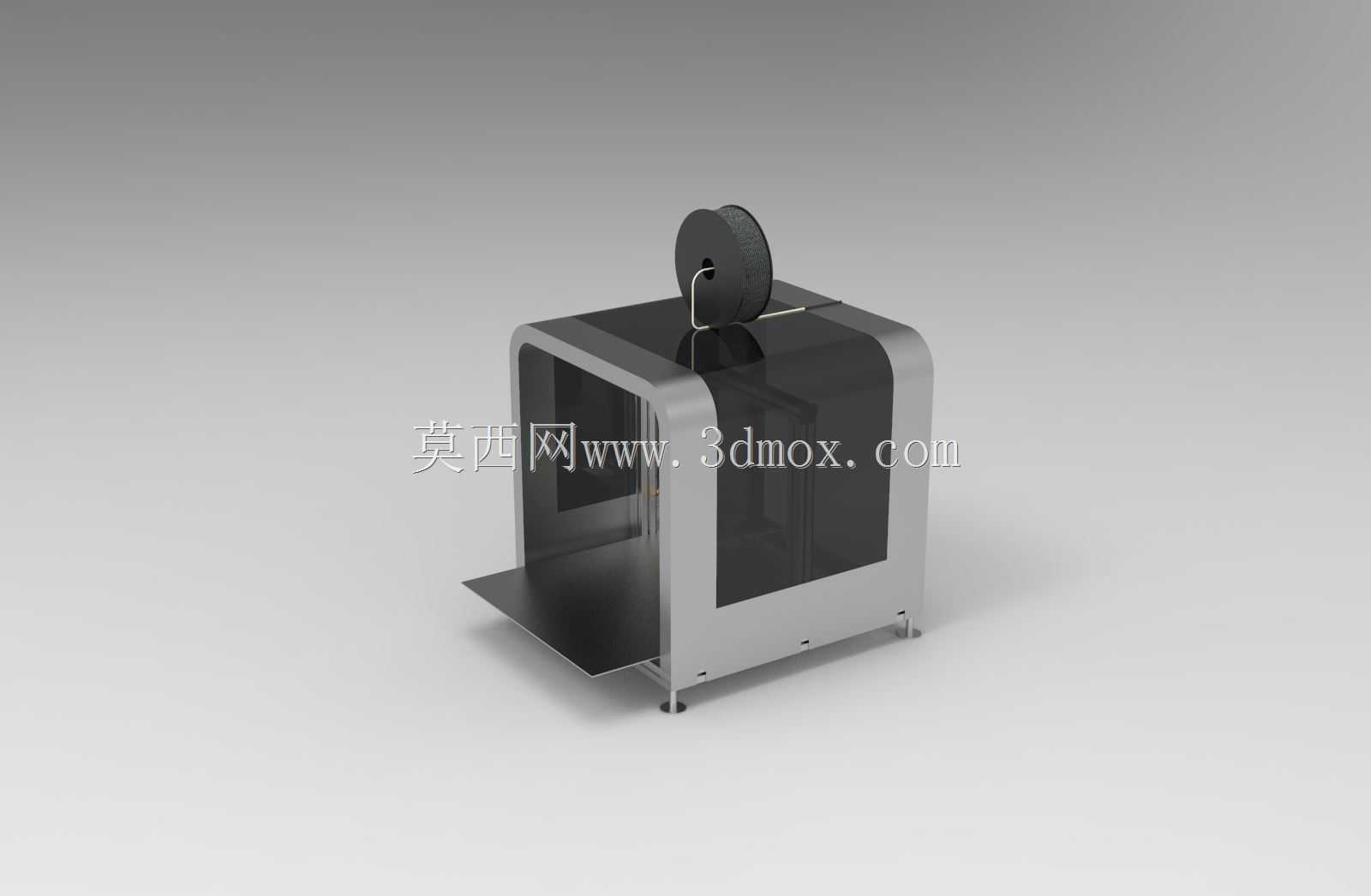

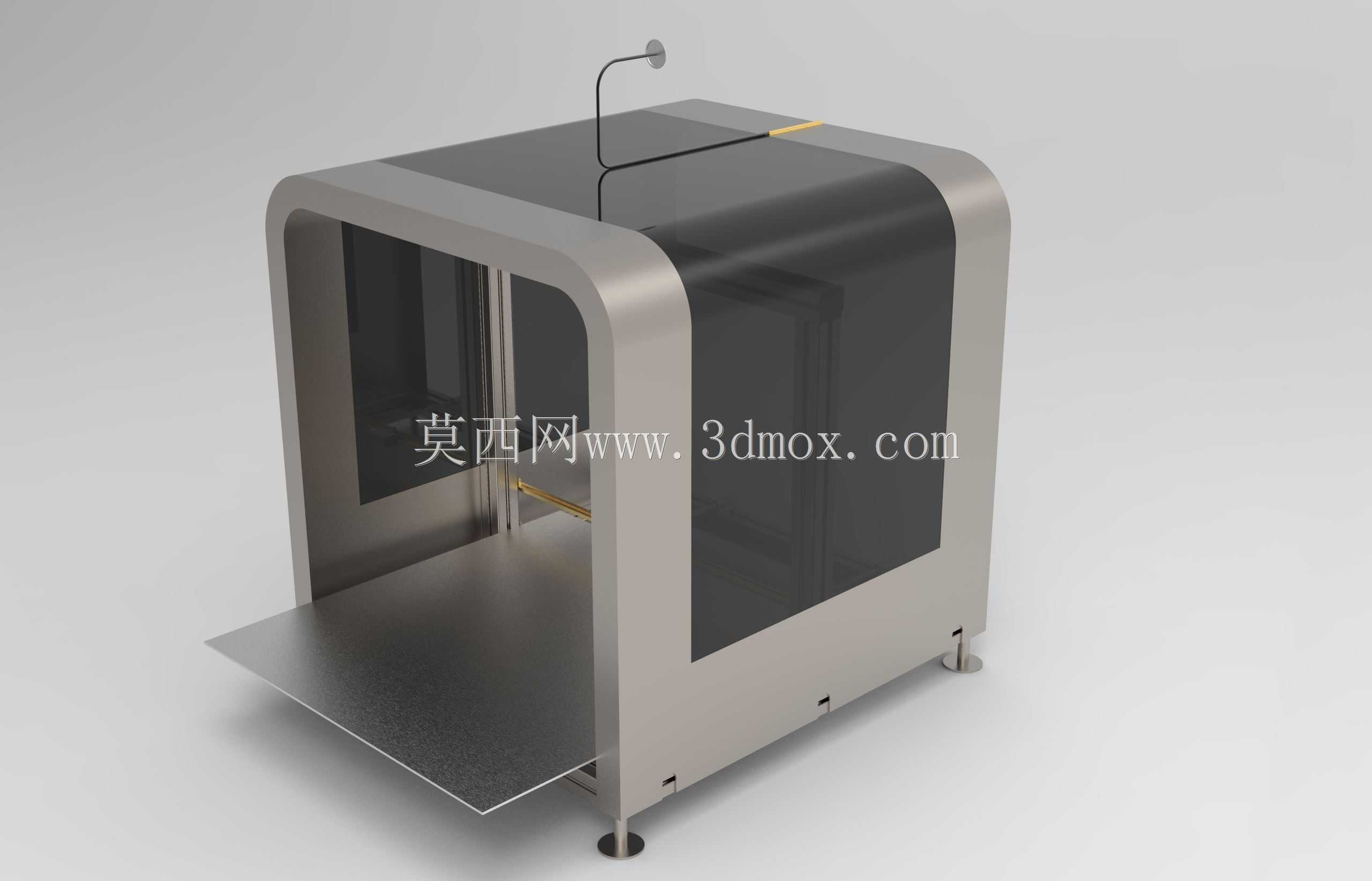

  这套桌面级熔融沉积成型设备的结构方案,面向小批量样件制作、教学实验、工装夹具快速验证以及产品开发初期的外观件打样场景。设备整体采用封闭侧框配合前部开放取件口的布局,工作腔内部保留清晰的运动空间,外部轮廓控制在1000mm、900mm、750mm的长宽高边界内,适合放置在实验室桌面、设计部门样件区或小型加工工位旁。与大型工业打印设备相比,该方案不追求复杂的整机包覆,而是优先把机架刚性、运动部件安装位置、耗材输送路径和操作维护空间梳理清楚,便于后续根据实际处理速度选配挤出机构、传动组件和控制单元。

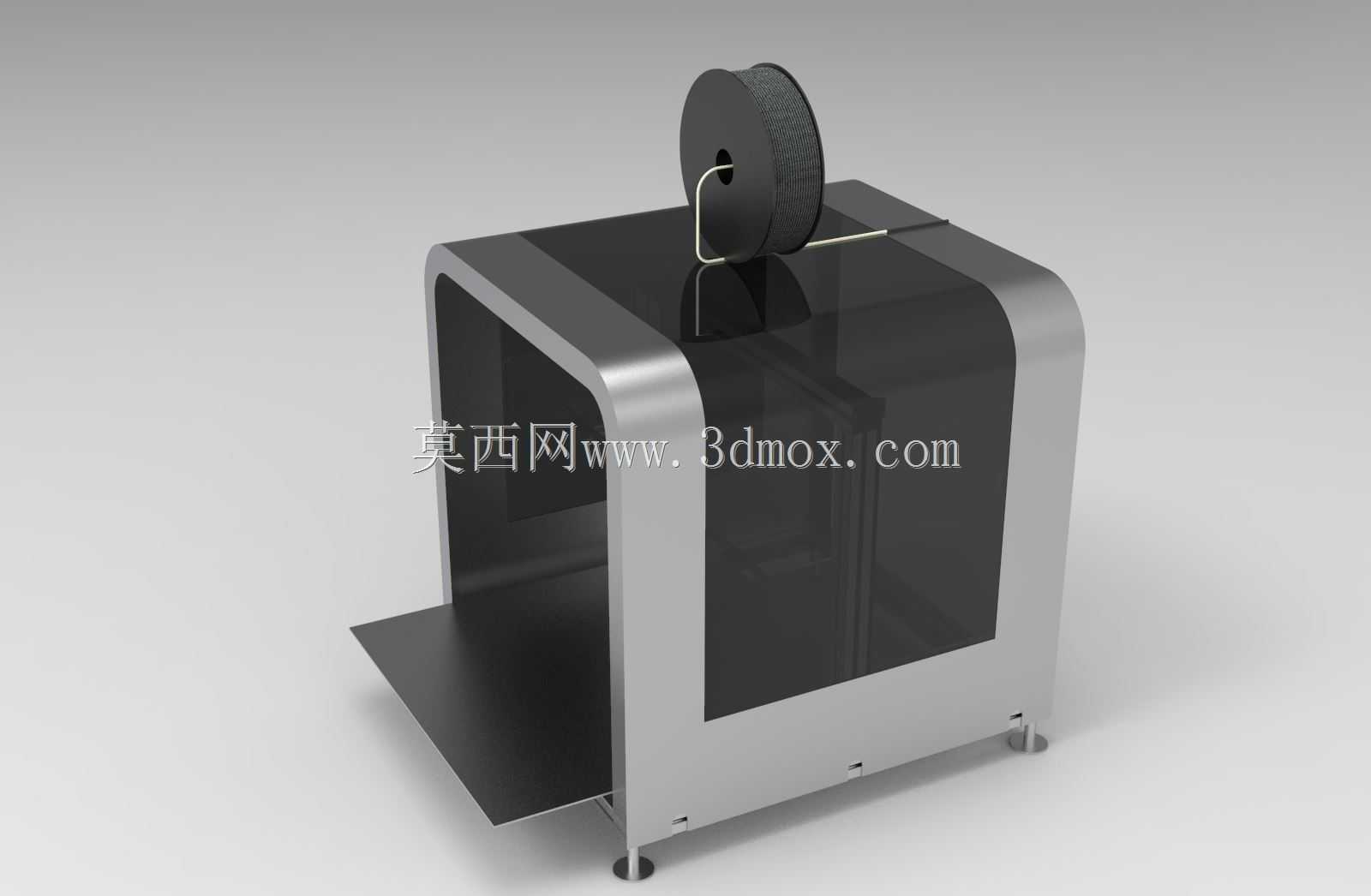

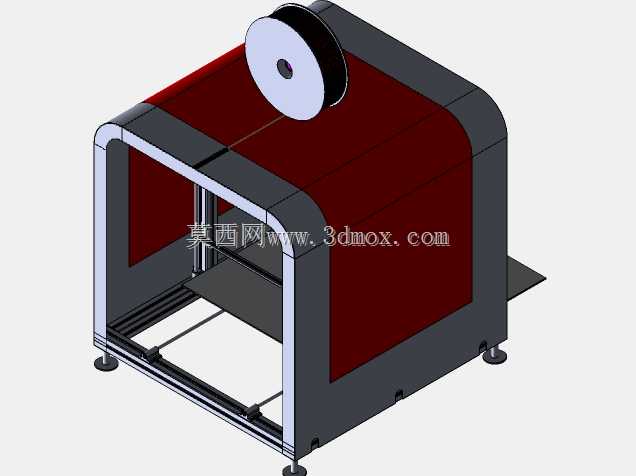

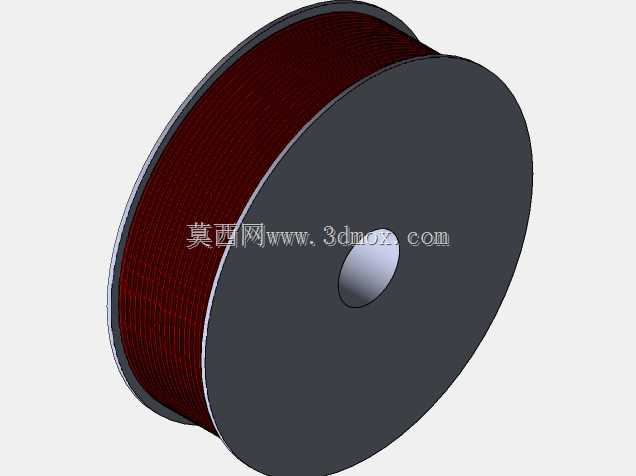

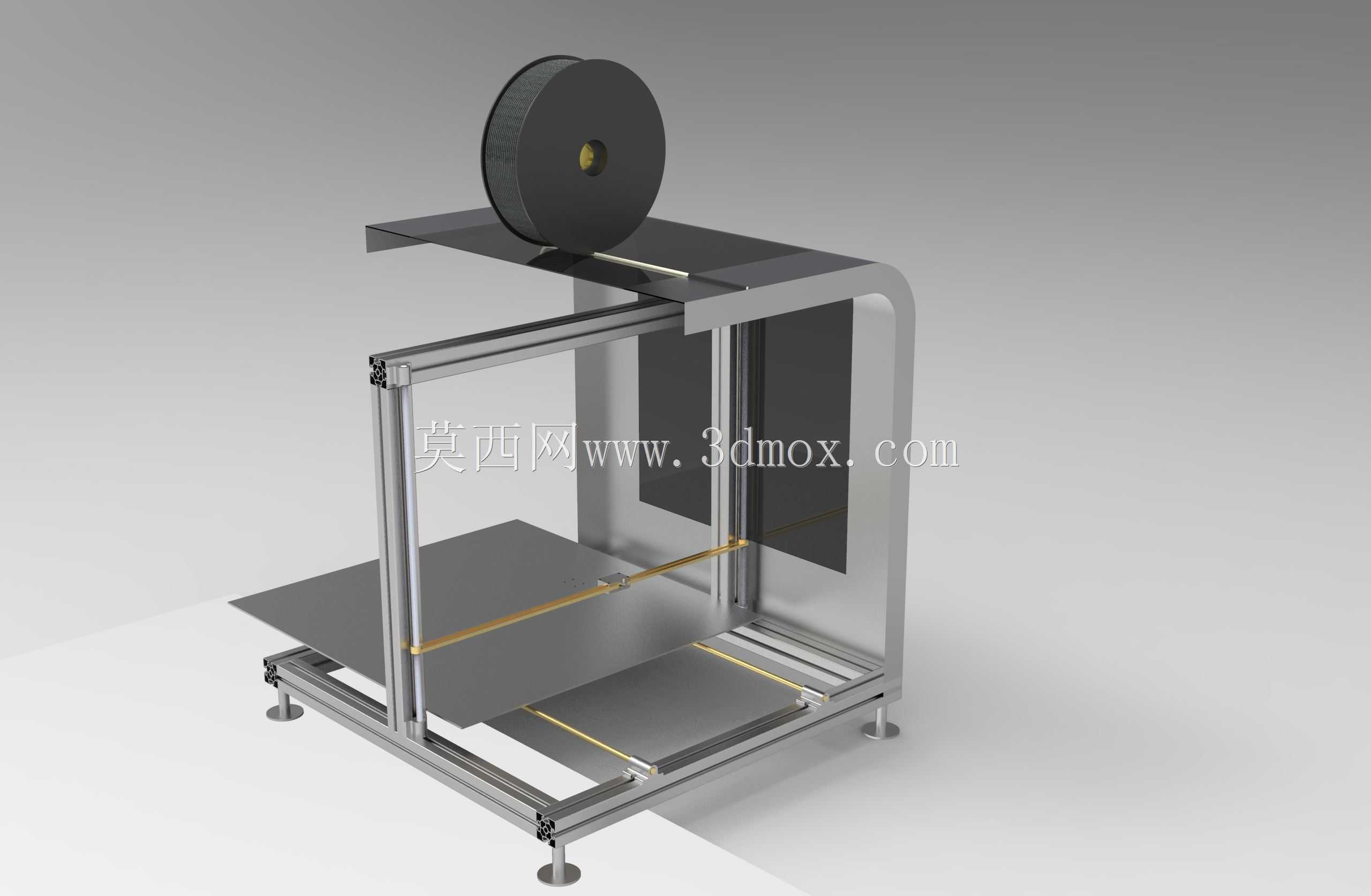

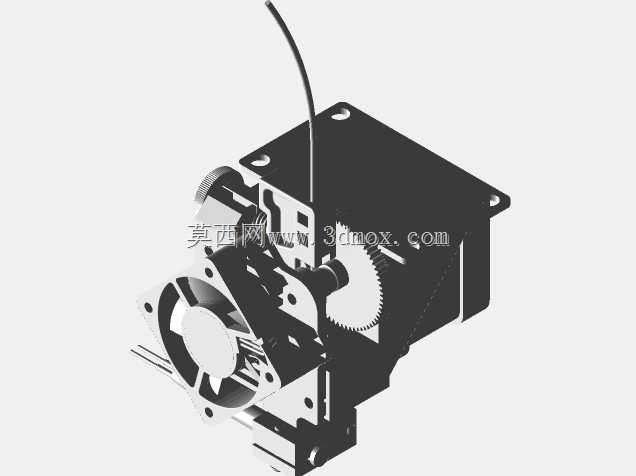

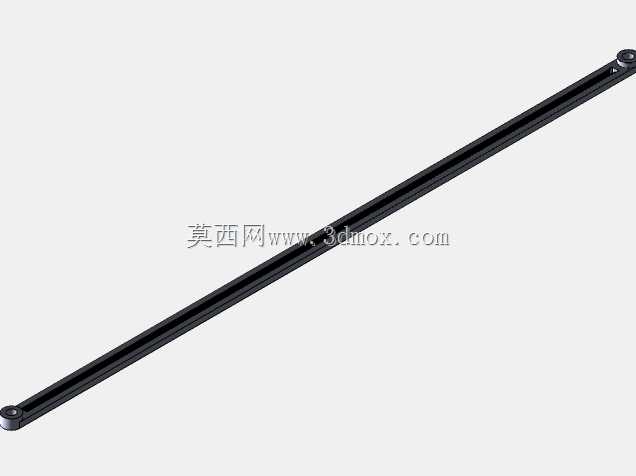

  从实际用途看,设备主要承担热塑性耗材的逐层堆积成型任务。顶部设置独立料盘支架,料卷轴线横向布置,耗材从盘卷引出后向下进入挤出端,路径短且转折少,能够降低送丝阻力。前部平台向外伸出,成型完成后操作人员可直接从开口取件,不需要拆除大面积护罩;平台下方留有支撑和调平结构的安装位置,可适配热床、玻璃板或柔性贴膜等不同承载方式。两侧立框承担主要载荷,顶部横梁连接左右框架,既用于固定导向件和传动件,也为料盘支架提供稳定支撑。底部支脚将整机抬离放置面,既减少平台热量向桌面传导,也给底置线束、电源和控制模块留出散热间隙。

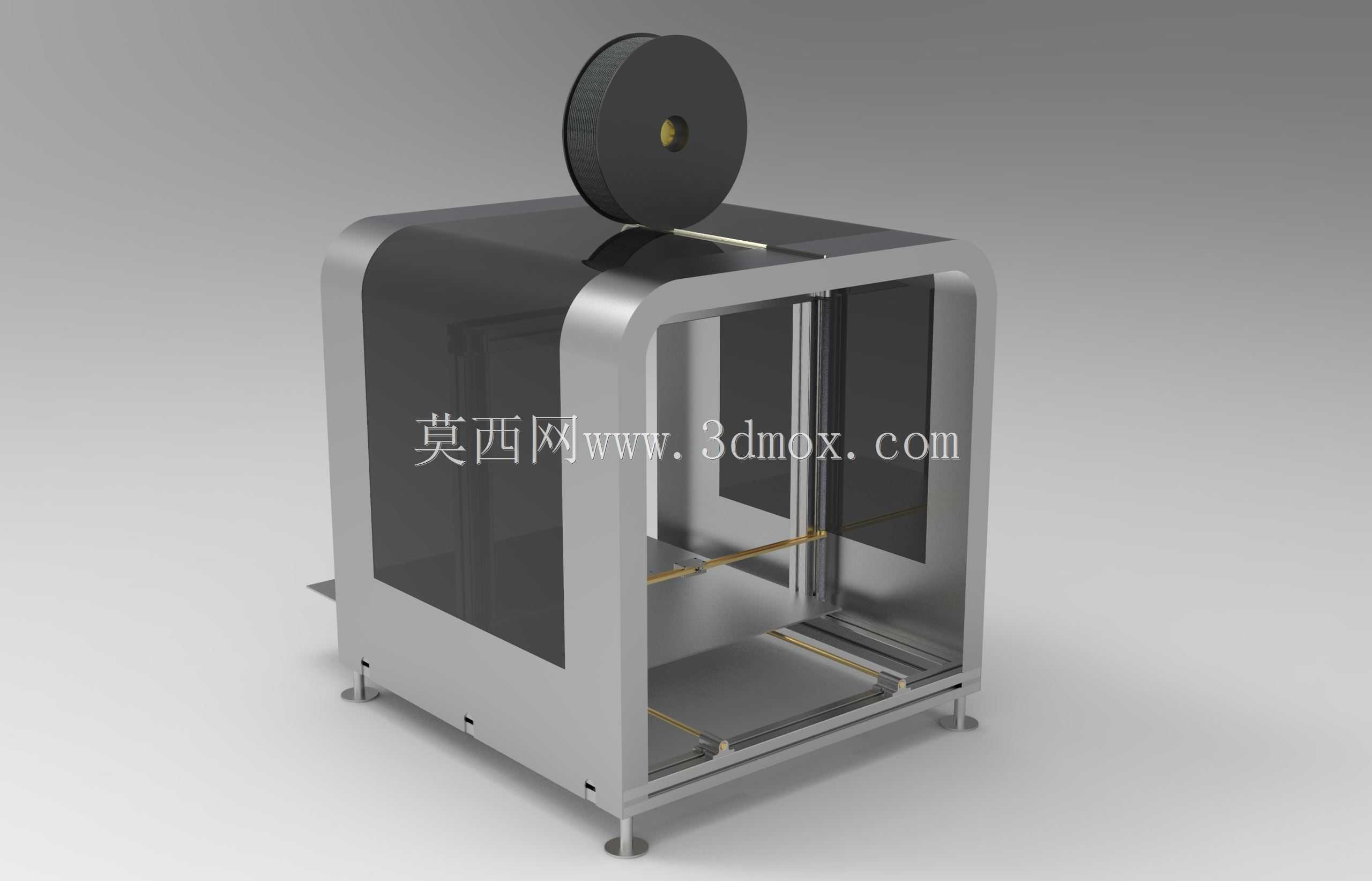

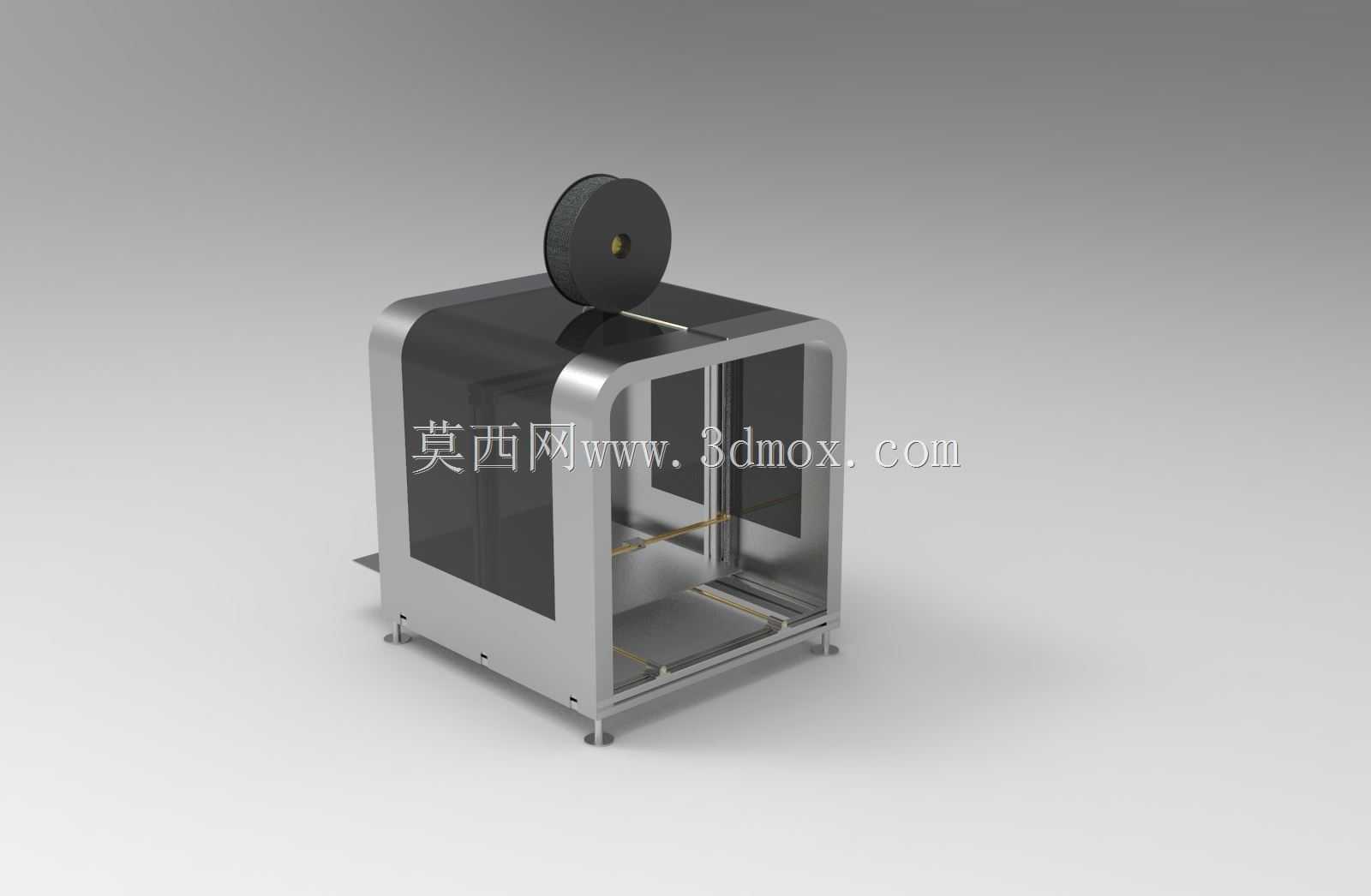

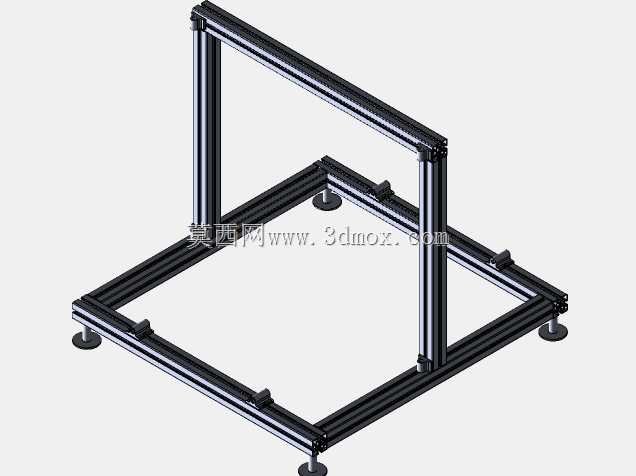

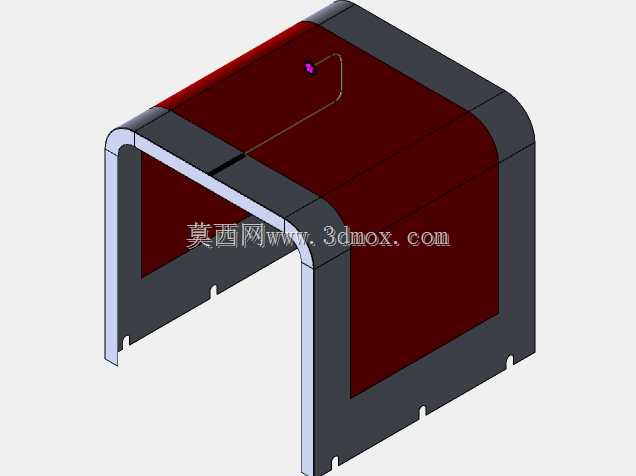

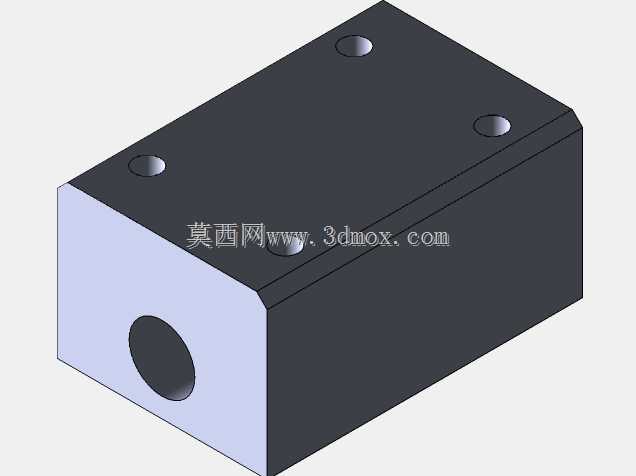

  结构设计上,方案以骨架构成为核心,机架线条简洁,侧板与立柱形成近似箱式的受力体系。左右侧板能够约束横梁和运动模组的相对位置,减少高速移动时的框架晃动;前侧开放区域兼顾取件、观察和维护,后侧及侧面则可根据需要加装封板,以改善腔体温场和降低噪声。成型平台位于框架前部低位,Z向升降或喷头Z向运动的安装逻辑都可在该骨架上扩展。喷头运动区域位于腔体中部,周围避免布置突兀的凸起件,使打印件最大轮廓与机架内壁之间保留安全距离,防止运动过程中刮蹭成品或线束。

  安装边界方面,1000mm的长度方向需要为前伸平台和后部电控区域预留空间,设备前方还应留出取件和平台清理距离;900mm宽度方向主要受两侧框架、导轨及护板限制,靠墙布置时侧面应保留散热和检修缝隙;750mm高度方向包含底部支脚、主机框架、顶部料盘及耗材卷的最大轮廓,上方不宜紧贴隔板,以免更换料卷时干涉。料盘支架位于顶部中央,装拆料卷时需要保证上方有抬手空间,机架顶面也应承受料卷满卷状态下的偏载。电气元件可集中在后侧或底部腔体,线束沿立柱内侧走线,避免与同步带、光轴、丝杠等运动部件交叉。

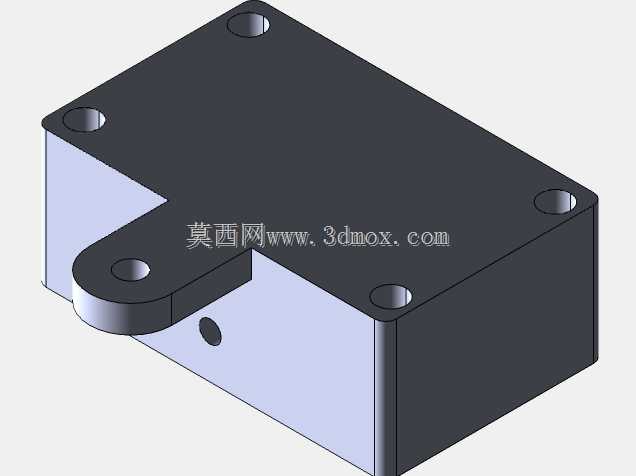

  在工程细化阶段,框架连接处需要重点控制垂直度和横梁平行度,因为这些基准会直接影响喷头运动平面与成型平台的相对姿态。侧板若采用钣金折弯,应在安装电机、导轨和滚轮的位置增加补强或压铆螺母,避免长期往复运动造成局部松动。前部开放口虽然方便操作,但也会使腔体热量散失较快,若用于ABS等对温场敏感的材料,可在开口处增加透明门或保温挡板;若以PLA等低收缩材料为主,则保留开放结构更利于观察和散热。底部支脚建议选用可调形式,以便在不平整桌面上快速调平。

  该结构没有把设备做成完全封闭的黑箱,而是把成型空间、送丝路径、机架承载和维护开口明确分开。对于三维结构设计人员来说,这种方案的价值在于骨架边界清楚、模块接口直观,后续可以围绕挤出量、运动速度、平台尺寸和密封需求继续迭代。整机在保证小工作空间占用的同时,保留了足够的安装余量,既能满足日常模型打印,也可作为机构改造、控制调试和工艺验证的基础载体。
