多楔槽传动皮带轮精密结构

　　在中小功率传动系统里，带楔槽的皮带轮承担着把旋转扭矩从主动轴传递到从动轴的任务，常见于风机、泵组、小型输送设备、家电动力单元以及轻工机械的动力端。与普通平带轮相比，楔槽结构通过多道环形楔形接触面增大摩擦包络面积，使皮带侧面与轮槽贴合更充分，在相同预紧力下能够传递更大扭矩，同时降低打滑概率和运转噪声。

　　从结构上看，该轮体采用同轴圆柱回转形态，外圆连续布置多道楔形环槽，槽底与槽侧形成规则的V形接触区。多槽并列设计并非单纯增加数量，而是根据载荷分配关系确定：每一道楔槽分担一部分圆周摩擦力，槽数越多，理论接触承载面积越大，但轮体宽度也随之增加，因此设计时需要在传递能力、轴向空间和皮带弯曲损耗之间取平衡。槽侧角度、槽底圆角和槽距需要与配套多楔带的齿楔尺寸匹配，若槽距偏差过大，皮带楔入后会出现局部接触、偏磨或温升异常；槽底圆角过小则会造成应力集中，并加速皮带根部疲劳。

　　轮体中部设置贯通轴孔，用于与电机轴或传动轴配合。轴孔周围保留足够的轮毂壁厚，使键连接或紧定连接产生的局部载荷能够均匀扩散到轮辐和轮缘区域。对于这类中小尺寸带轮，轮毂外径通常不宜过小，否则在启停冲击和交变扭矩作用下，孔口容易出现压痕、微变形甚至开裂。轮缘外侧到槽底的金属层厚度也需要满足强度和散热要求，过薄会降低刚性，使高速旋转时槽形位置产生径向变形；过厚则增加转动惯量，不利于频繁启停工况。

　　建模时应先以回转轴线为基准建立外圆、内孔和端面轮廓，再通过旋转特征生成主体。楔槽部分适合采用单槽截面阵列或螺旋/环形切除方式完成，重点保证各槽之间的节距一致、槽侧面对称，以及槽底圆角连续过渡。轴孔、端面倒角和必要的退刀结构应在主体完成后统一处理，避免特征顺序混乱导致槽形与孔位基准脱节。对于需要加工制图的场景，还应在工程图中明确外圆直径、有效槽宽、轴孔直径、键槽尺寸、端面跳动和槽形角度，因为这些尺寸直接决定皮带安装位置和传动稳定性。

　　实际安装时，带轮通常以轴孔定心，并通过键、紧定螺钉或胀套实现周向固定。轴向位置需要与配对带轮保持对齐，两轮轴线平行、槽中心共面，否则多楔带在运行中会产生跑偏、异常磨损和侧向力。轮体端面与轴肩之间应留有可靠定位面，装配后需检查径向跳动；若外圆跳动过大，皮带张力会周期性波动，表现为振动、噪声和轴承附加载荷。带轮外侧不宜与防护罩、机架或管线发生干涉，尤其在多槽宽轮结构中，轴向占用空间比单槽轮更明显，布局阶段就要预留皮带装拆和张紧调节距离。

　　从使用工况看，多楔带轮适合高速、中等扭矩且要求传动平稳的场合。它不像齿轮传动那样依赖严格润滑，也不像链传动那样存在多边形效应，因此在维护空间有限、噪声控制要求较高的设备中应用较多。设计选型时需结合转速、功率、传动比、中心距和环境条件确定槽数与轮径：轮径过小会使皮带弯曲应力增大，降低寿命；轮径过大则增加外形尺寸和惯量。楔槽表面应保持清洁，无毛刺、油污和尖锐加工痕迹，因为这些缺陷会直接影响皮带贴合状态。

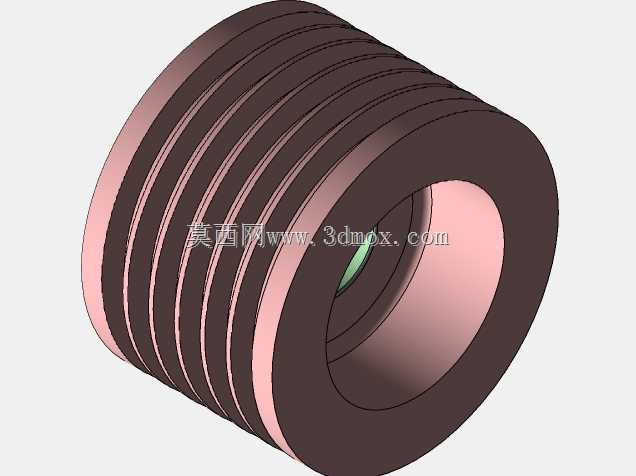

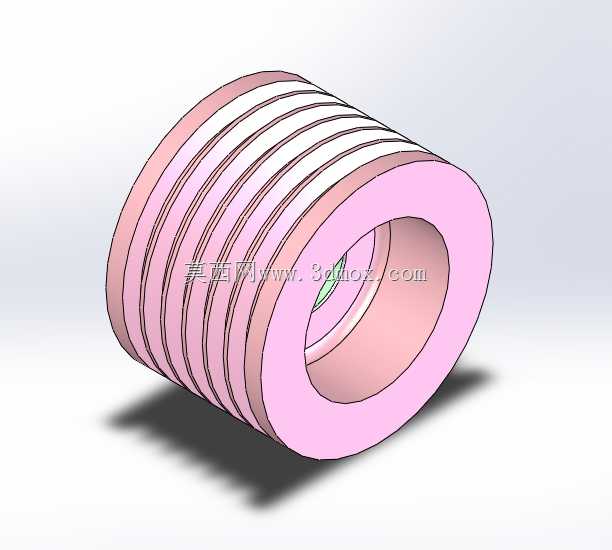

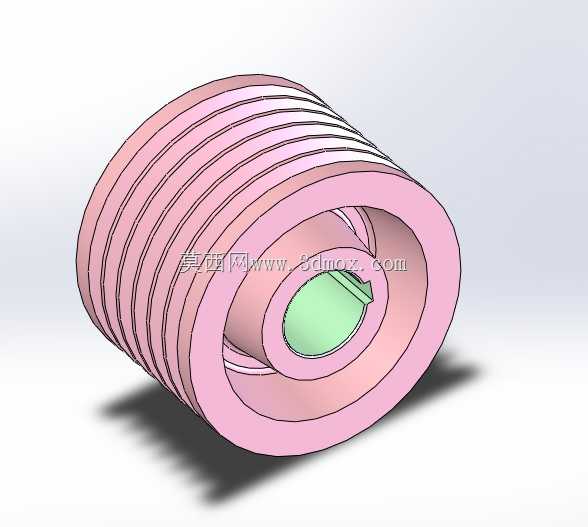

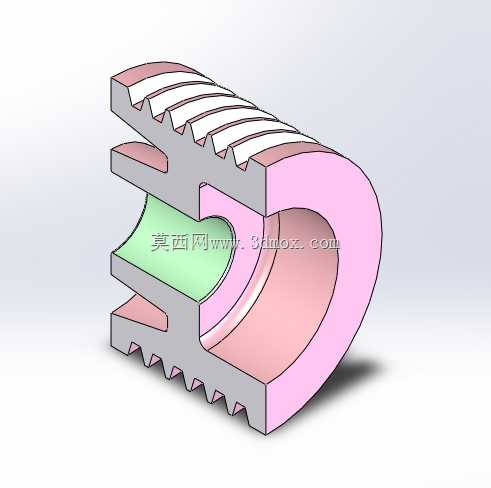

　　该三维结构完整呈现了带楔槽皮带轮的外轮廓、多道环槽、中心轴孔和轮毂形态，可用于传动方案校核、设备布局干涉检查、加工件结构沟通以及教学演示。围绕它开展设计时，核心不是单独追求外形复杂，而是让槽形、孔轴配合、轮体强度和安装边界共同服务于稳定、低损耗的旋转传动。
