SMC液压缓冲器精密三维结构设计

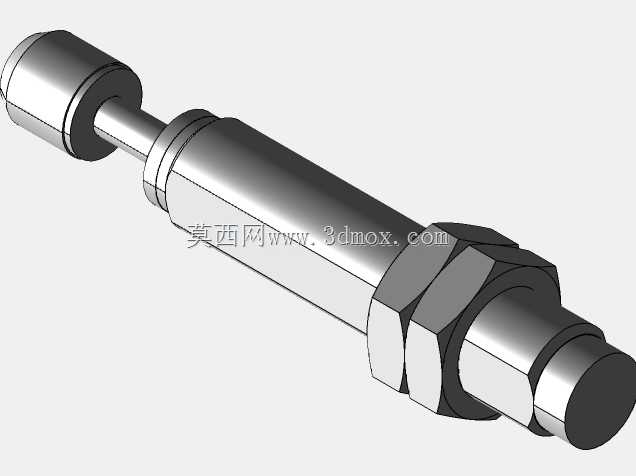

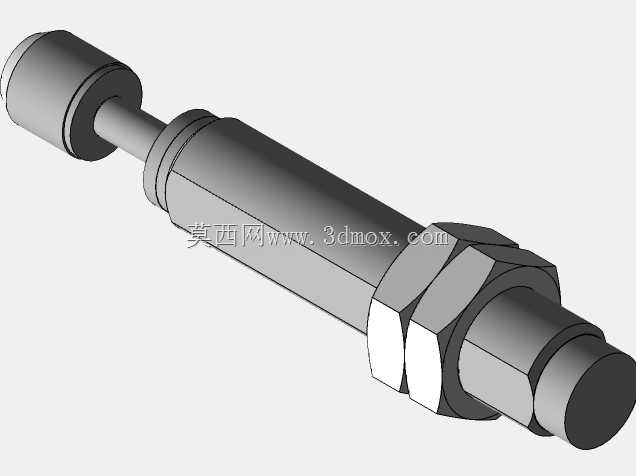

　　在自动化产线的直线往复执行机构末端，刚性碰撞一直是拖短设备寿命、带来工位冲击噪音的核心诱因，这款RBC系列小型液压缓冲器的三维结构，正是针对这类高频轻载缓冲场景完成的全细节建模。从整机布局来看，缓冲器采用细长杆轴向贯穿的同轴结构，最外端伸出的是受冲击的接触柱塞，柱塞根部做了加粗的限位轴肩，避免冲击载荷偏载时活塞杆出现径向弯折；柱塞向后衔接的是细长阻尼活塞杆，杆身全程做了高光洁度的圆柱面建模，对应实物中与端盖油封、导向铜套配合的运动段，公差配合通常选f7级间隙配合，既保证往复滑动无卡滞，又能把液压油的内泄漏控制在极低水平。

　　中段主体是储油与阻尼核心的缸筒部分，外圆做了两段不同直径的阶梯造型，靠近安装侧的缸体外壁预留了外螺纹段，这一结构是现场安装调试最常用的调节结构：缓冲器穿过设备安装板的预制通孔后，通过前后两个六角锁紧螺母从板材两侧夹持固定，不需要额外加工定位台阶，仅靠螺纹旋合的轴向位置就能微调缓冲器的伸出总长度，适配不同行程的气缸、滑台挡停位置。建模时两个六角螺母的对边尺寸、螺纹牙型的简化表达都完全贴合实物装配关系，螺母端面与缸筒轴肩之间预留了0.2mm的垫圈避让间隙，实际装配中此处会放置平垫圈，分散锁紧时的压应力，避免长期振动下螺母松退。

　　缸体最右端是封闭的尾端端盖，端盖做了外六角的拧动造型，方便生产线装配时用开口扳手直接夹持拧紧，尾端端面为平整的圆柱端面，部分同系列型号会在尾端内置阻尼调节针阀，通过旋转尾端即可改变内部节流孔的通流面积，从而调整缓冲全程的阻尼力曲线——轻载高速工位调小阻尼，让冲击动能快速平缓吸收；重载低速工位调大阻尼，避免活塞杆被瞬间撞到底出现硬冲击。

　　从实际应用场景拆解，这类缓冲器大量部署在3C电子组装线的短行程气缸末端、包装设备的摆臂挡停位、小型机械手的横移轴限位处，工位的冲击动能通常在5焦耳以内，每分钟往复动作频次可以达到60次以上，内部的液压油通过活塞杆上分布的渐变节流孔，在活塞杆被压入缸筒的过程中，将冲击的动能转化为油液的内摩擦热能，缓慢散逸到周围空气中，和纯橡胶缓冲垫相比，它的缓冲行程全程阻尼力均匀，不会出现橡胶压缩到极限后的刚性反冲，也不会像弹簧缓冲那样把冲击能量直接反弹回执行机构，导致工位工件出现移位弹跳。

　　建模过程中对安装边界的梳理是选型阶段最容易出错的环节：首先要确认缓冲器的最大允许压入行程，三维模型里活塞杆完全伸出的总长度，和活塞杆完全压入缸体后的最小长度差值，就是有效缓冲行程，布局工位时必须保证运动部件的最大前进位移，不会超过缓冲器的额定行程，否则会直接撞坏内部油封与节流结构；其次是安装螺纹的规格与安装板厚度，两个锁紧螺母的可夹持厚度范围要和现场安装板的厚度匹配，若安装板过薄，螺母锁紧后螺纹啮合牙数不足，高频冲击下很容易出现螺纹滑牙；径向边界上，六角螺母的对边尺寸要预留出扳手拧动的操作空间，周边排布的气管、传感器线缆不能和缓冲器的外轮廓发生运动干涉，尤其是活塞杆伸出的路径上，不能有任何异形凸起剐蹭杆身，否则会划伤镀铬表面，破坏油封的密封性能，出现液压油渗漏的问题。

　　结构细节上，活塞杆顶端的接触头采用了可拆卸的硬质橡胶端头建模，端头和活塞杆之间为小过盈压装配合，橡胶头可以直接承接金属挡块的冲击，避免金属对金属的硬接触磕碰，长期使用后橡胶头出现磨损压痕时，也可以单独更换端头，不需要整体更换缓冲器。缸筒的外壁做了均匀的壁厚处理，内部的储油腔、节流槽、复位弹簧的装配空间都在模型里做了对应占位，复位弹簧套在活塞杆内侧，当外部冲击载荷消失后，弹簧会把活塞杆匀速推回初始伸出位置，为下一次缓冲动作做好准备。整套模型的同轴度公差在建模时就做了全局约束，所有回转体的基准轴线完全重合，保证后续出工程图时形位公差标注的基准统一，也方便选型工程师直接把模型导入产线装配体里做干涉检查，提前规避现场装配时出现的尺寸不匹配、行程不足、操作空间不够等各类问题。
