斯特林发动机专用轴承结构设计

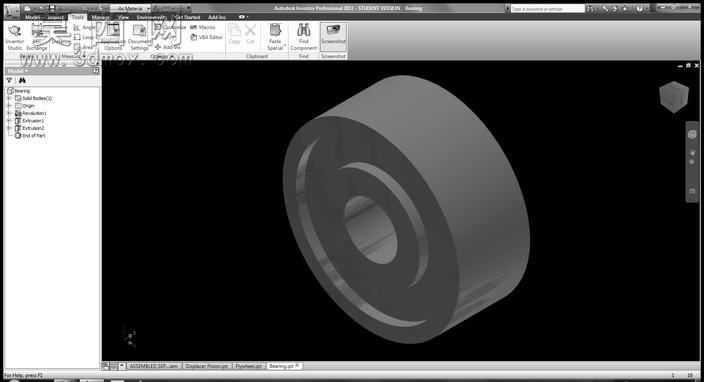

本模型为适配斯特林发动机工况设计的专用轴承，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计标准中轴承类零件的尺寸规范，对内外圈、滚动体、保持架的配合公差进行了精准设定，保证各部件装配后无干涉、运行顺滑。模型整体采用回转体对称结构，建模时以中心轴线为基准绘制截面草图，通过旋转特征生成内外圈基体，再对滚道位置进行曲面精加工处理，模拟真实轴承的滚道曲率，确保滚动体与滚道的接触面积符合载荷承载要求。材质设定上，内外圈与滚动体选用高碳铬轴承钢材质，渲染时赋予金属哑光质感，表面添加细微的磨削纹理还原真实机加工效果，保持架部分采用冲压黄铜材质，通过色彩区分与钢质部件形成视觉差异，便于观察内部装配结构。设计过程中充分考虑斯特林发动机的工作特性，针对其工作时的交变载荷、中低速运转工况，对轴承的径向承载能力进行了优化，适当加厚了内外圈的壁厚，调整了滚动体的排布密度，在保证转动灵活性的同时提升整体结构强度。模型完成后通过装配干涉检查，验证了各部件的配合间隙，同时生成了剖面视图用于展示内部结构组成，可直接用于斯特林发动机的整机装配模拟、运动仿真演示，也可作为机械设计教学中轴承类零件的建模参考案例，帮助学习者掌握回转类零件的建模技巧、轴承结构的设计要点以及不同工况下轴承选型的优化思路。
