商用60x40层式热风焗烤炉结构

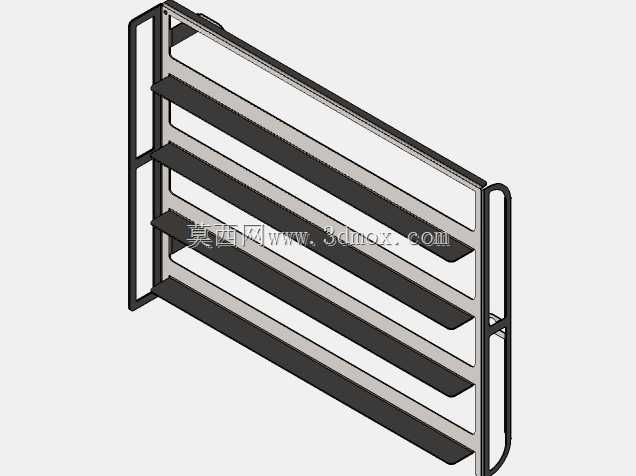

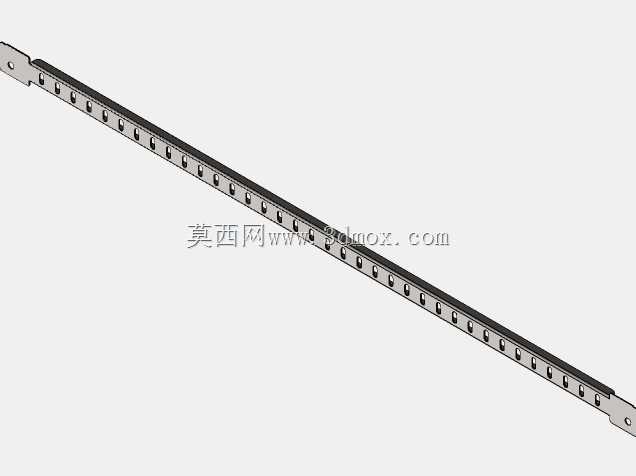

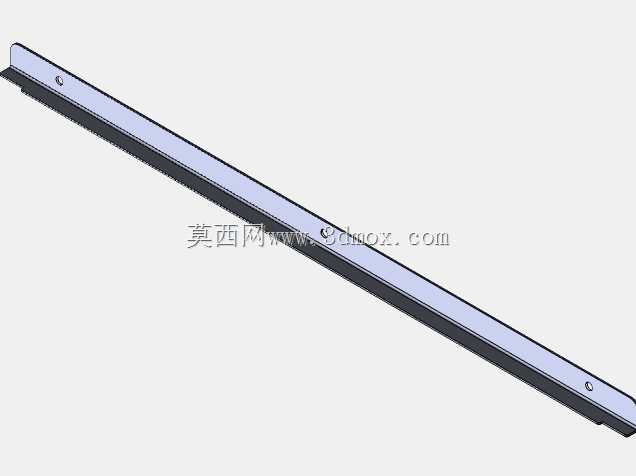

　　该设备面向商用后厨、烘焙工坊、快餐备餐与小型食品加工场景，核心用途是对600mm×400mm标准烤盘内的面点、烤制菜品进行恒温热风加热。区别于家用小容量烤箱，它的内腔宽度、深度完全适配行业通用烤盘规格，单腔可同时容纳多盘物料，层架导轨沿内腔两侧对称布置，烤盘推入后留有均匀热风流通间隙，避免盘体遮挡导致上下层温差过大。

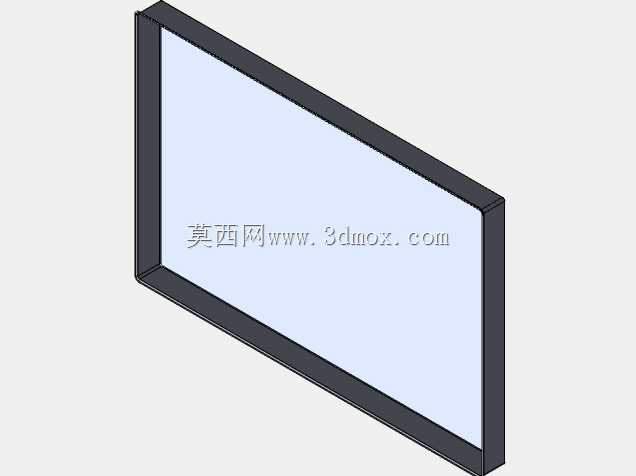

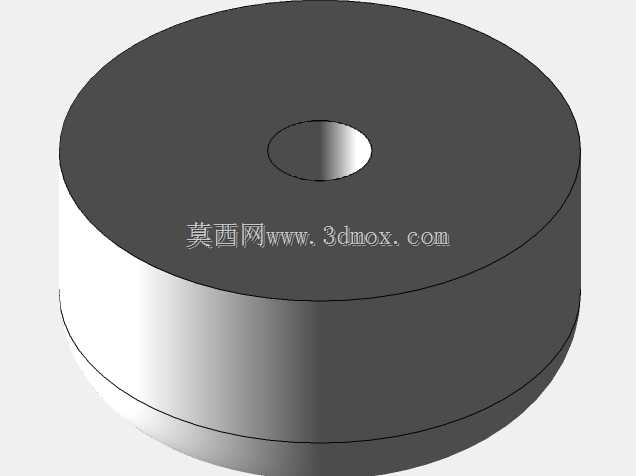

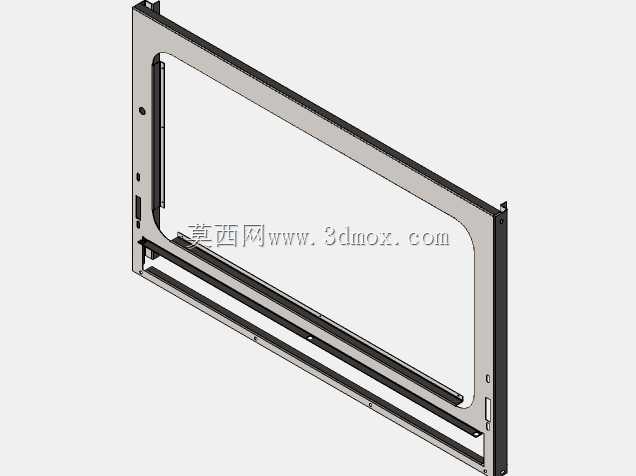

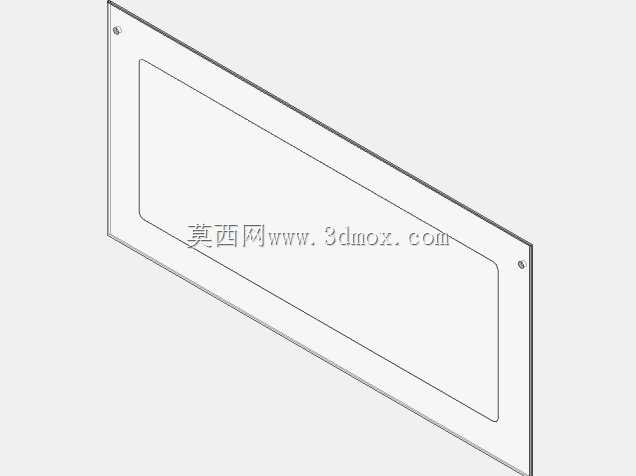

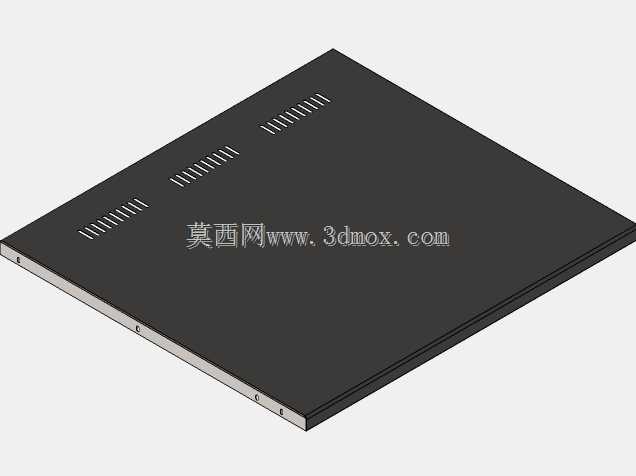

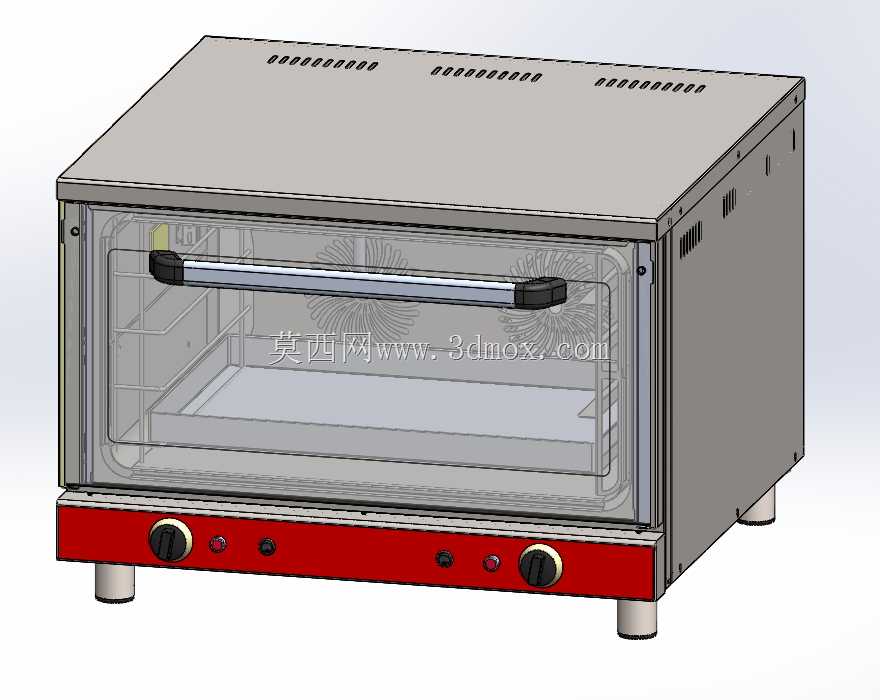

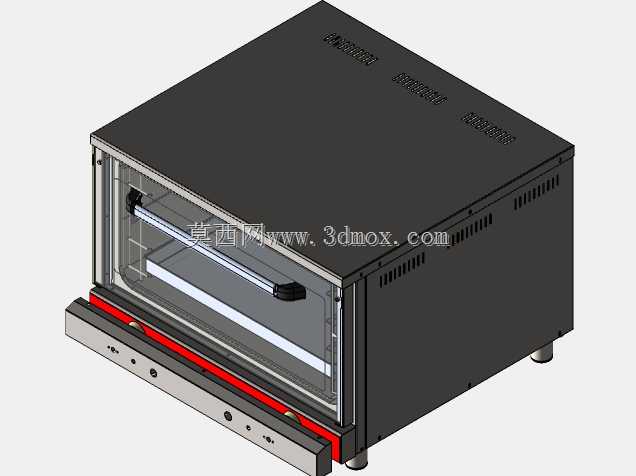

　　整机外壳采用折弯不锈钢板拼焊成型，顶部壳体冲压多组长条散热孔，用于排出电器元件与加热腔体的余热；正面配置大面积钢化玻璃观察门，门体四周加装耐高温密封胶条，长横置门把手居中固定，操作人员双手持烤盘时也可借助小臂推门开合。底部控制面板采用醒目的红色涂装区，左右布置两只大直径调温旋钮，中间分布指示灯与功能开关，旋钮带防滑滚花，后厨带油污手套操作时仍可准确旋拧档位；四根圆柱支撑脚将整机抬离台面，既便于底部散热，也能避免台面积水浸泡箱体。

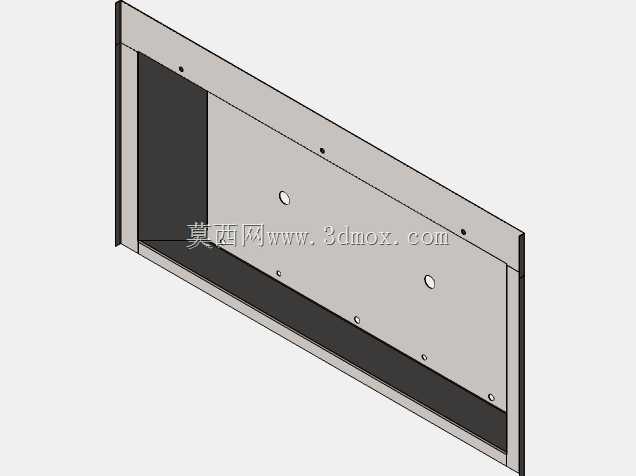

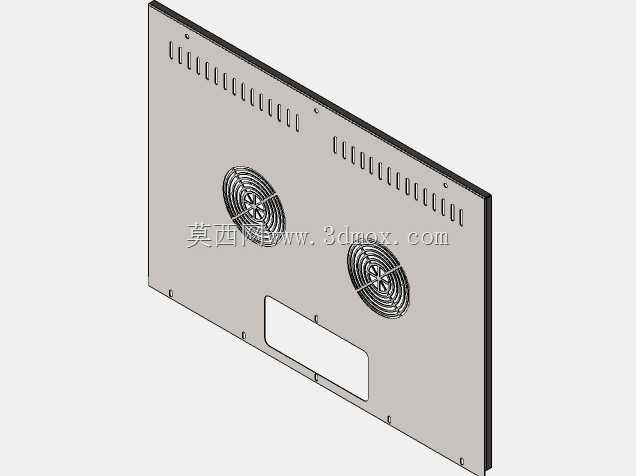

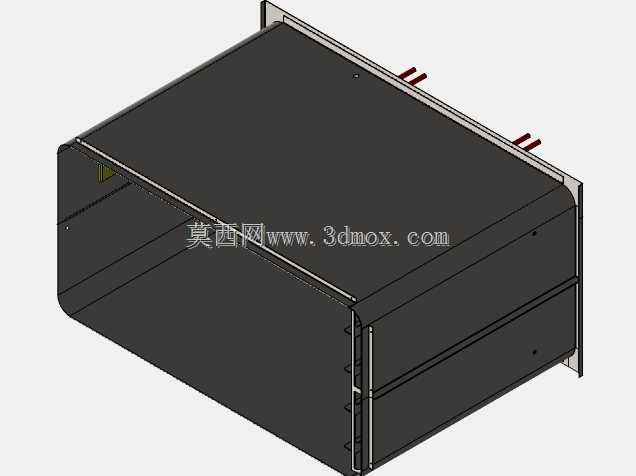

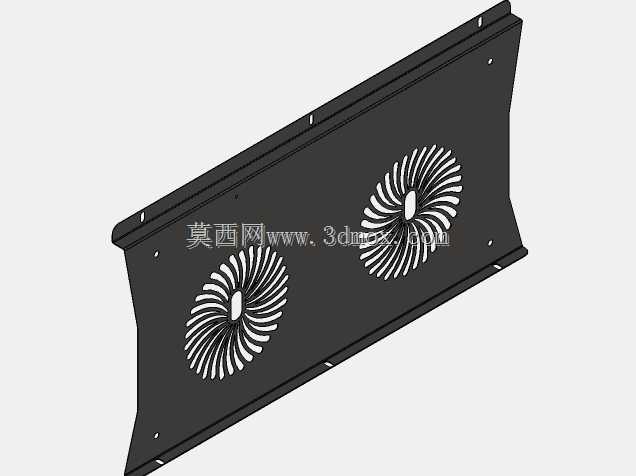

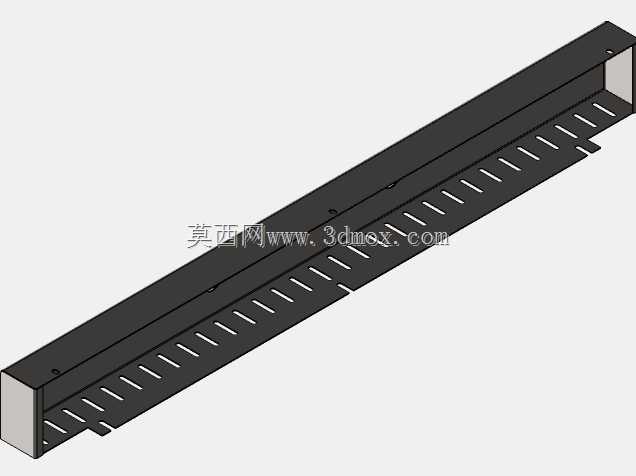

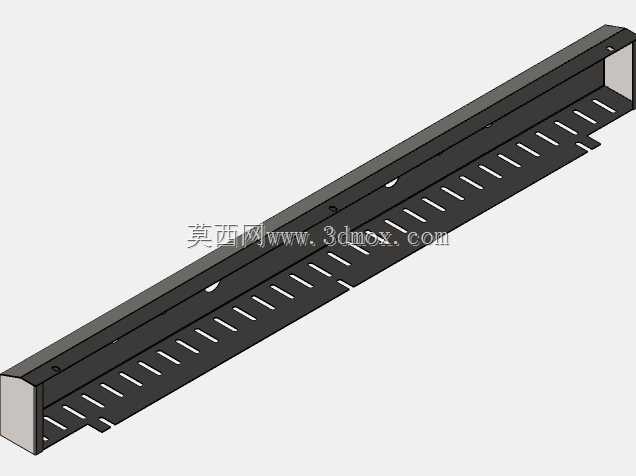

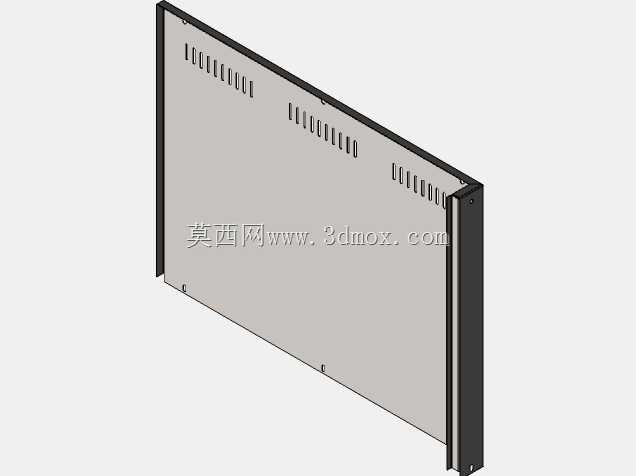

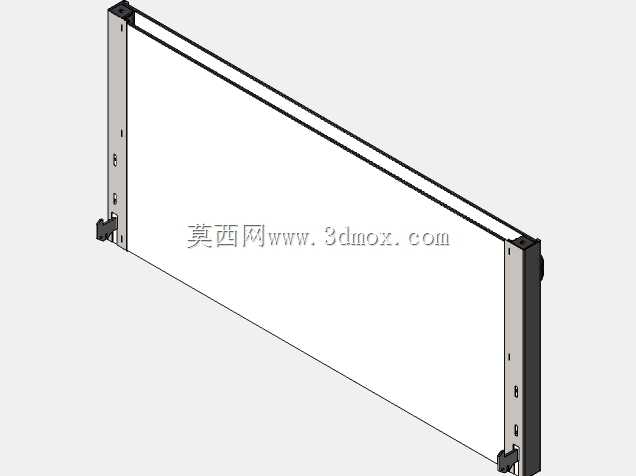

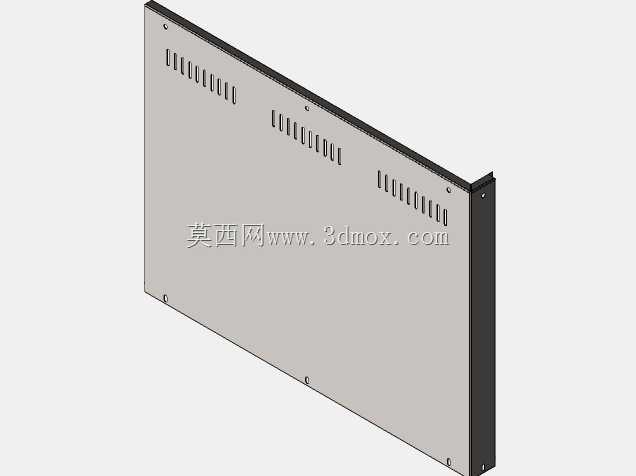

　　结构设计上优先考虑热场均匀性：内腔背部内置离心风轮与加热组件，热风经风道导流后从腔体两侧与后部送出，在封闭腔体内形成循环对流，相比普通静态加热管烤箱，物料各表面上色一致性更好。门体铰链采用侧边承重结构，可承受玻璃门与密封件的反复开合载荷；箱体侧板预留通风槽，控制区电气件与高温腔体之间设置隔热隔层，降低表面温升对操作面板的影响。

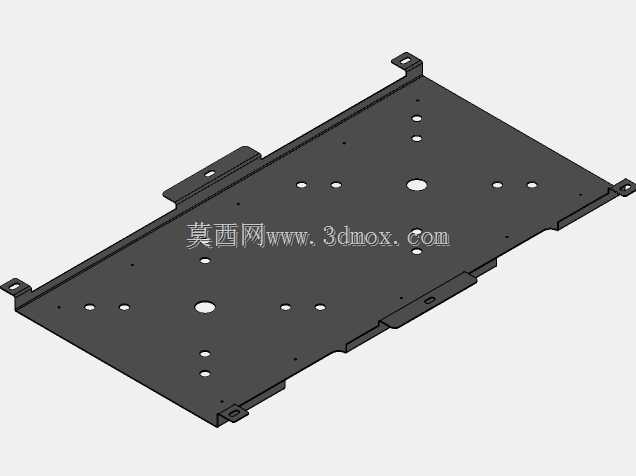

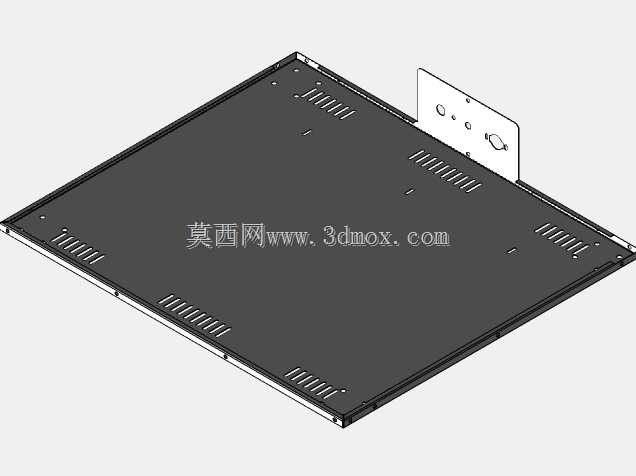

　　安装边界方面，设备为台式放置，无需地脚固定，选型时台面预留尺寸需在600×400烤盘对应的整机长宽基础上，左右各留出不少于50mm散热间隙，背部预留100mm以上通风空间，顶部避免堆放杂物遮挡散热孔；整机供电需匹配商用厨房三相或单相大功率回路，周边避开易燃易爆物料，正面留出足够开门取盘的操作距离。三维建模过程中，完整还原了外壳折弯件、门体玻璃、密封胶条、层架导轨、控制旋钮、支撑脚、内部风轮与加热腔的装配关系，钣金件的折弯余量、安装孔位、零件干涉均经过校验，可直接用于商用厨电的结构方案评审、钣金出图参考与设备选型比对，帮助结构工程师快速确认腔体容量、操作人机位置与现场安装适配性。
