医疗设备静音万向双轮脚轮结构

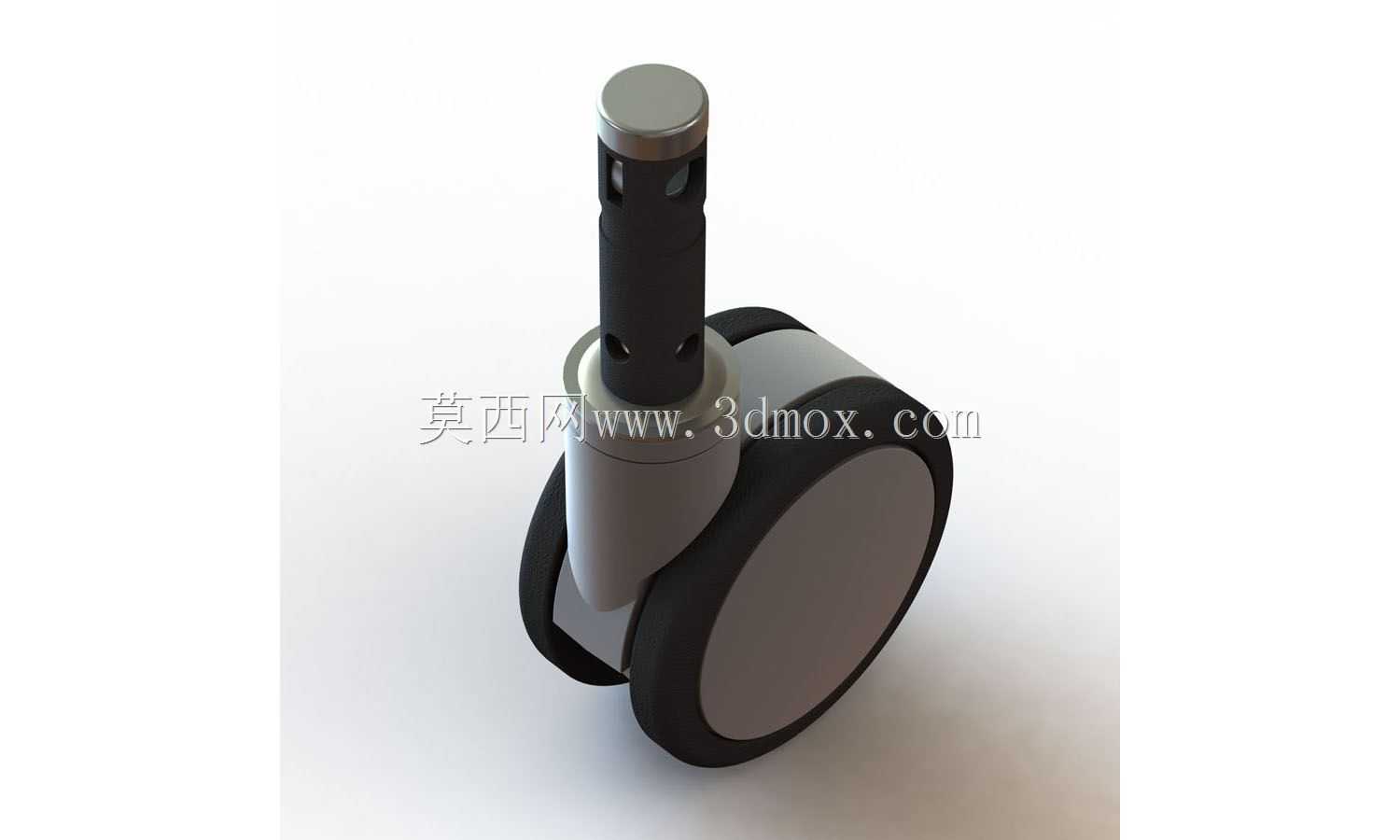

　　这款脚轮的三维结构围绕医疗推车、仪器台车、护理设备以及轻型工业移动机架的使用场景展开，轮体采用双轮并列布局，相较同外径单轮结构，接地接触面积分布更均匀，转向时两轮可形成差速转动，在病房地面、PVC地胶、环氧地坪等平整铺装表面推行时阻力更小，也不容易在转向过程中刮擦地面留下拖痕。上方插装式立杆采用圆杆直插结构，杆身预留多组卡位与弹性销安装位，适配常规圆管腿架的插接安装，立杆顶端设置平端限位结构，插入设备支腿后可通过卡簧、开口销或涨套完成轴向锁定，避免脚轮在设备抬升、越障过程中从支腿内脱出。

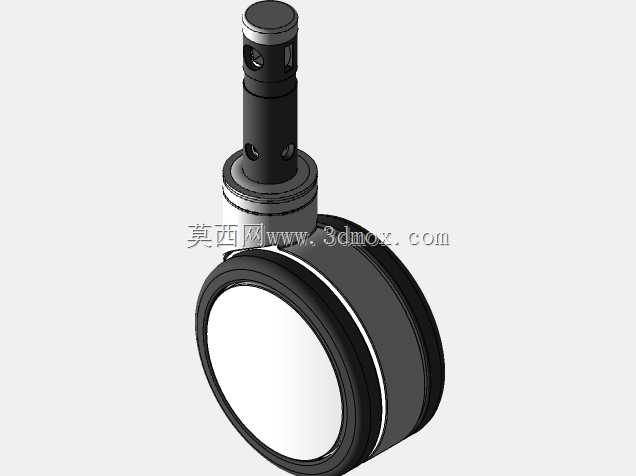

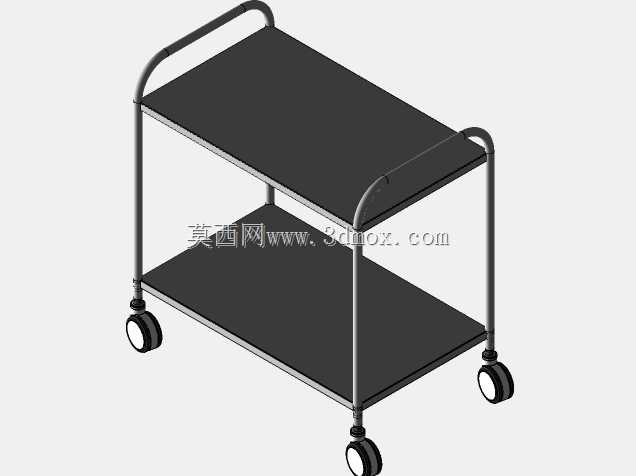

　　从实际选型角度看，这类脚轮常见于监护仪台车、输液泵支架、治疗车、病历夹车以及小型检测设备底部，单轮承载不需要按重型工业脚轮的冗余标准设计，但对转动平顺性、转向灵活性和外观整洁度要求更高。模型中转轮外圈采用软质包覆层结构，内层为硬质轮芯，软硬结合的轮体在压过地面接缝、线缆槽或细小杂物时可以产生微量形变，既能够降低滚动噪音，也能减少硬质轮面直接磕碰地面产生的振动，避免推车上放置的精密仪器受颠簸影响。轮架部分采用半包式支撑结构，两侧支架从轮轴位置向上收拢，与上方回转座衔接，回转区域内置回转支承空间，可装入平面轴承或滚珠滚道，保证转向时立杆固定而轮架可360度自由回转。

　　结构设计上，双轮之间保留合理间隙，避免两轮在转动过程中相互摩擦，轮轴贯穿两侧支架与两轮中心，轴端可通过卡环或铆压方式限位，装配后轮体径向跳动小。轮架外侧轮廓做圆弧过渡，没有突出的尖锐棱边，符合医疗环境对设备外露件安全防护的要求，日常擦拭消毒时也不会残留卫生死角。立杆与回转座衔接位置设置加粗过渡段，承担设备承重时的弯曲载荷，当设备侧向推移或快速转向时，该区域会承受较大弯矩，加厚的实体结构可以避免长期使用后出现断裂或变形。

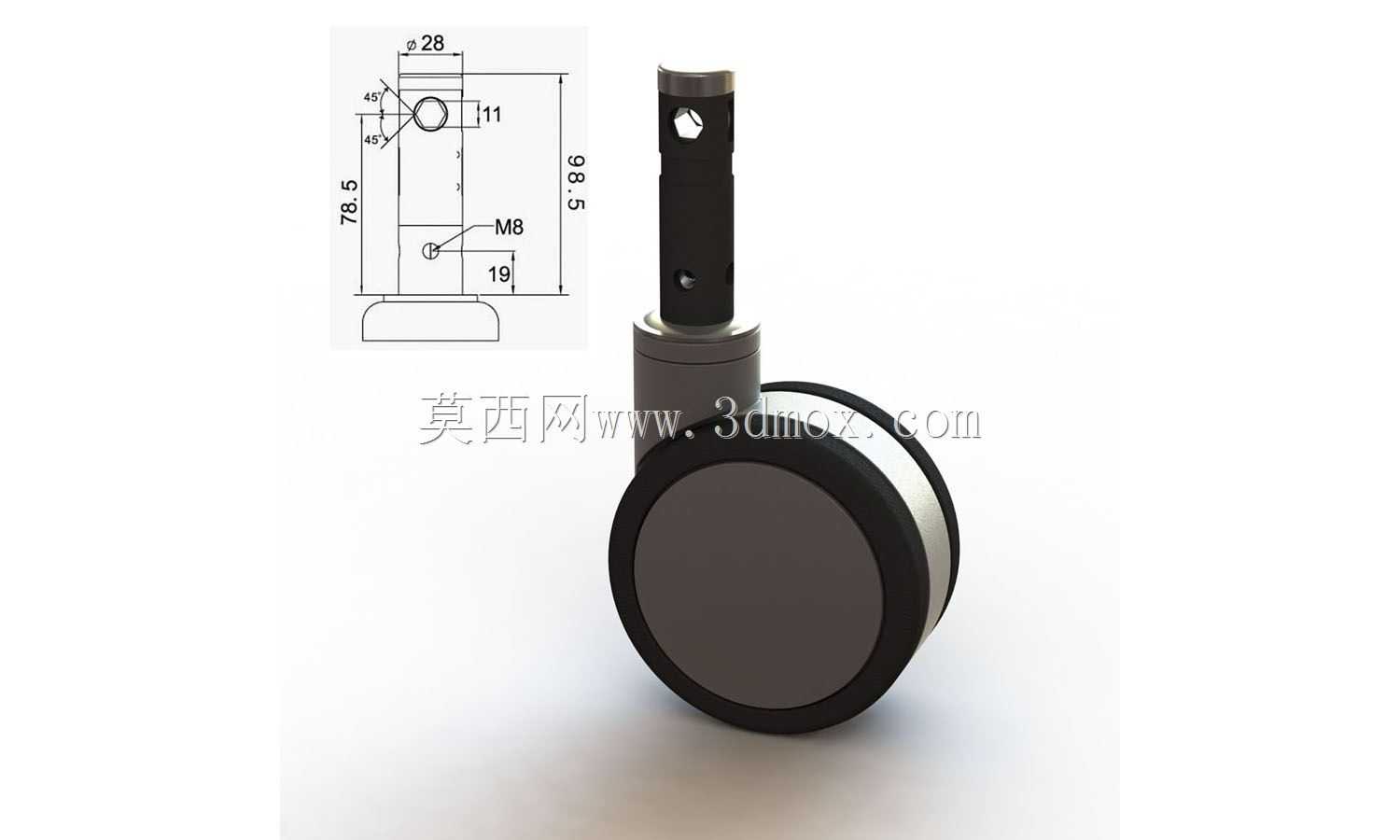

　　安装边界方面，插杆直径需与设备底部支腿内孔匹配，插装深度要覆盖杆身主要卡位区域，插入过浅会导致配合长度不足，承重时插杆容易在管内晃动；插入过深则可能干涉支腿内部其他结构。轮体总宽度决定设备底部所需的避让空间，在台车底盘布局时，脚轮安装点不能过于靠近底盘侧板，要保证轮架全角度回转时，轮体、支架均不会与底盘杆件、刹车踏板或下层置物托盘发生碰撞。回转半径需要在整机设计阶段同步校核，尤其是四轮均采用万向轮的推车，原地转向时每个脚轮的摆动轨迹都应纳入底盘干涉检查范围。

　　功能细节上，该结构预留了刹车组件的扩展空间，后续可在轮架侧面加装踏板式刹车，通过压块抵紧轮面或锁定回转盘，实现滚轮制动与转向锁定两种状态。软质轮面的硬度通常控制在适中区间，过硬会失去静音减震效果，过软则会增大滚动阻力并导致长期受压后产生永久变形。轮芯与外圈的结合面需要考虑防脱结构，避免轮子长期转动后软质包覆层与硬芯剥离。整套模型把插杆、回转座、轮架、轮轴、双轮分别拆分为独立零件，能够清晰表达装配关系，结构工程师在做整机移动机构设计时，可以直接参考其插装尺寸、轮体包络和回转间隙，也可在此基础上调整轮径、杆长、安装板形式，衍生出丝杆款、平顶款、带刹车款等不同配置，满足不同承载等级和安装方式的设备需求。在车间转运小车、实验室仪器架、办公移动柜等场景中，这类双轮万向脚轮同样适用，其核心设计逻辑始终围绕低阻力滚动、灵活转向、低噪音运行和可靠安装固定展开，建模时各配合面的公差间隙、转动件的同轴度以及运动包络区域都需要重点核对，才能保证加工装配后脚轮转动顺滑、转向无卡滞、长期使用不松旷。
