折弯式带孔连接支架钣金构件

　　该构件属于典型的薄板折弯成型五金连接件，整体由一块等厚度金属板材经下料、冲孔、90度折弯工序一体成型，无额外拼接焊缝，结构刚性与成型一致性较好，在通讯设备机架、小型电子装置内部走线固定、轻型设备面板挂载场景中十分常见。

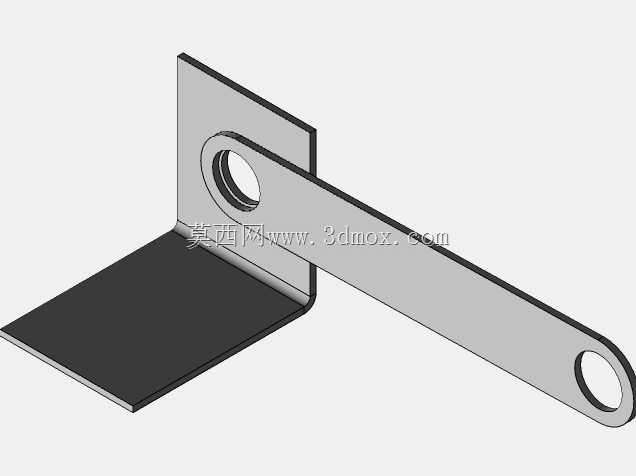

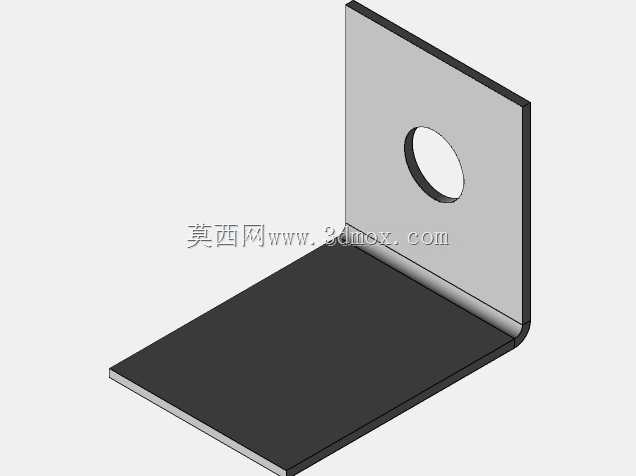

　　从实际装配用途来看，构件分为两个功能区段：竖直折弯段与水平折弯段构成L型安装基面，可分别贴合两个互相垂直的安装面；从竖直段延伸出的长条形悬臂末端开设同轴圆孔，靠近折弯根部的悬臂位置同样设置一处带翻边强化的通孔，两处孔位分别承担铰接销轴穿装、紧固件锁附的作用。长悬臂的设计让被连接件可以从垂直安装面伸出一定距离，规避安装基面附近的凸起元器件、走线空间干涉，在通讯终端内部固定小型翻盖部件、活动挡板时，悬臂端的孔位可作为旋转支点，让配套部件绕销轴完成小角度开合动作；根部孔位则可穿入限位螺钉，约束悬臂的侧向窜动，避免长期开合过程中钣金悬臂出现侧向偏摆。

　　设计思路上优先考虑了薄板件的工艺可行性：所有外轮廓转角均做圆角过渡，没有尖锐清角，既避免激光下料或冲压落料时出现应力集中开裂，也消除装配过程中划损线缆、划伤操作人员的隐患。折弯线位置避开了两处冲孔区域，孔边到折弯棱边保留了足够的钣金折弯最小边距，防止折弯时孔位被拉扯变形。悬臂段采用等宽长条形态，在满足伸出长度要求的前提下尽可能收窄横向宽度，一方面减少板材用料，另一方面降低悬臂自身重量，减小铰接支点的负载。根部带孔区域做了局部凸起翻边，相当于在薄板平面上压出一圈加强筋结构，无需额外焊接补强衬套，就可以提升孔位的轴向承压面积，当销轴反复转动摩擦时，薄板孔壁不会因为接触应力过大快速磨损失圆。

　　安装边界方面，L型的两个折弯面互为90度直角，贴合安装时两个面可分别靠紧设备的侧壁与底板，竖直面可开设隐藏安装孔锁附在设备侧板上，水平面则可托住下方的轻质部件，两个方向的限位让支架本身不需要额外做防转结构，锁紧紧固件后即可完全固定。悬臂的总伸出长度决定了活动部件的旋转半径，建模时需要同步核验开合全行程范围内，悬臂不会和周边的电路板、连接器、线束接头发生碰撞；两处孔的中心距是核心装配尺寸，直接决定配套连杆或翻盖的转动轨迹，孔位公差按照IT12级钣金加工精度控制即可满足普通民用通讯设备的使用要求，若用于高频开合的铰接场景，可在孔位处压入尼龙衬套，降低金属间的摩擦噪音与磨损速度。板材厚度选取适配常规冷轧钢板或铝合金板加工，折弯内R角与板厚匹配，折弯后两个基面的平面度控制在普通钣金公差范围内，无需后续机加工整平，即可保证安装贴合度。
