紧凑型两匹传动齿轮箱结构设计

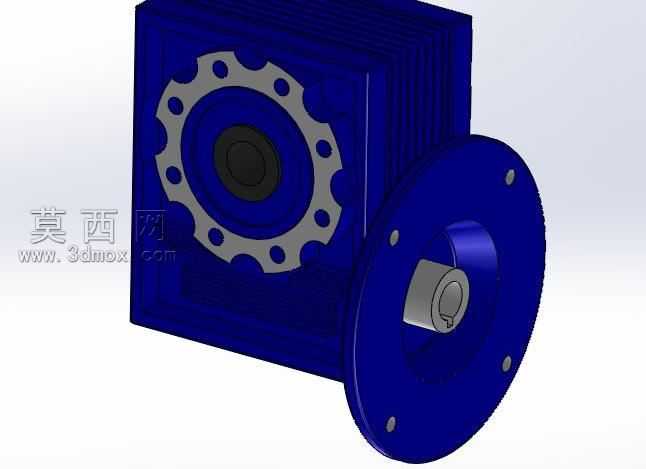

本款齿轮箱采用三维参数化建模方式完成整体设计，建模过程中先对核心传动参数进行校核计算，确定齿轮模数、传动比、轴系跨度等核心参数后，再逐步搭建各部分结构。整体外观采用方正箱体搭配侧装法兰的布局，箱体外壳设计有散热鳍片结构，能够在设备运行过程中增大散热面积，提升长时间工作下的热稳定性，避免润滑油温度过高导致的性能衰减。主体材质选用高强度铸铁作为箱体基材，渲染时赋予深蓝色哑光漆面质感，既还原工业设备的真实涂装效果，也能清晰区分箱体与内部传动部件的结构边界。输入端采用带键槽的轴伸结构，搭配圆形安装法兰，法兰上均匀分布固定螺栓孔，能够实现与驱动电机的快速同轴对接，保证安装同轴度，减少运行过程中的振动偏移。输出端侧的端盖采用定位销加螺栓的双重固定方式，端盖与箱体配合面设计有密封槽，可加装密封圈实现润滑油的密封防护，避免运行过程中出现渗油问题。内部齿轮传动结构经过齿形修形优化设计，能够降低传动过程中的齿面冲击，减少运行噪音，提升传动平稳性。建模过程中对所有配合面进行了公差匹配设计，轴承安装位、轴肩定位面都预留了合理的装配公差，保证实际生产加工后能够顺利完成装配，不会出现干涉卡滞问题。整体结构紧凑，占用安装空间小，适配两匹功率段的动力传输需求，可广泛应用于轻工输送、小型自动化设备的动力减速传输场景，在保证传动强度的前提下尽可能压缩了整体体积，兼顾了结构刚性与轻量化需求，各连接部位的加强筋设计也进一步提升了箱体的抗形变能力，能够承受传动过程中的径向与轴向载荷，延长设备整体使用寿命。
