工业现场RS变速启停控制配电箱

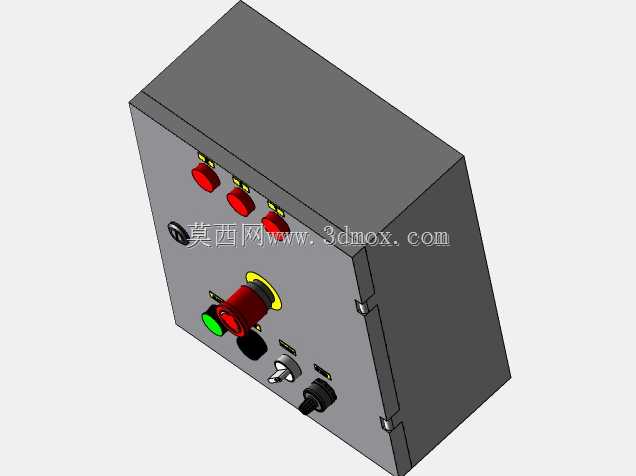

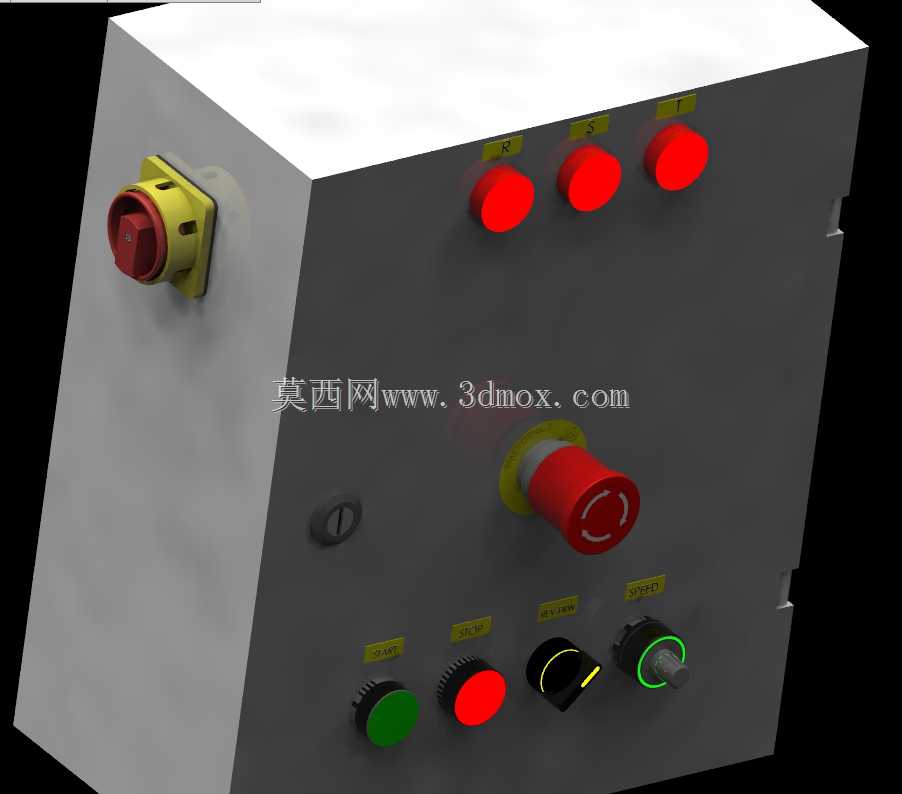

　　这款控制配电箱主要面向小型工业生产线、单机配套设备的电气控制场景，常见于小型输送线、单机加工辅机、实验室小型试验装置的配电与控制环节，承担设备的动力配电、运行状态控制、速度档位切换、急停保护的核心功能，区别于大容量进线配电柜，这类控制箱直接面向设备操作端，安装位置紧邻作业人员操作位，不需要额外搭配远程操作站即可完成全部常规操作。从面板布局设计来看，所有操作元件按照操作频率与安全优先级排布，最上方三个红色指示灯分别对应电源接通、运行状态、故障报警三类状态指示，操作人员站在操作位平视即可快速识别设备当前状态，不需要俯身或者凑近查看；大尺寸红色急停按钮布置在面板中部偏下的核心操作区，采用蘑菇头自锁结构，

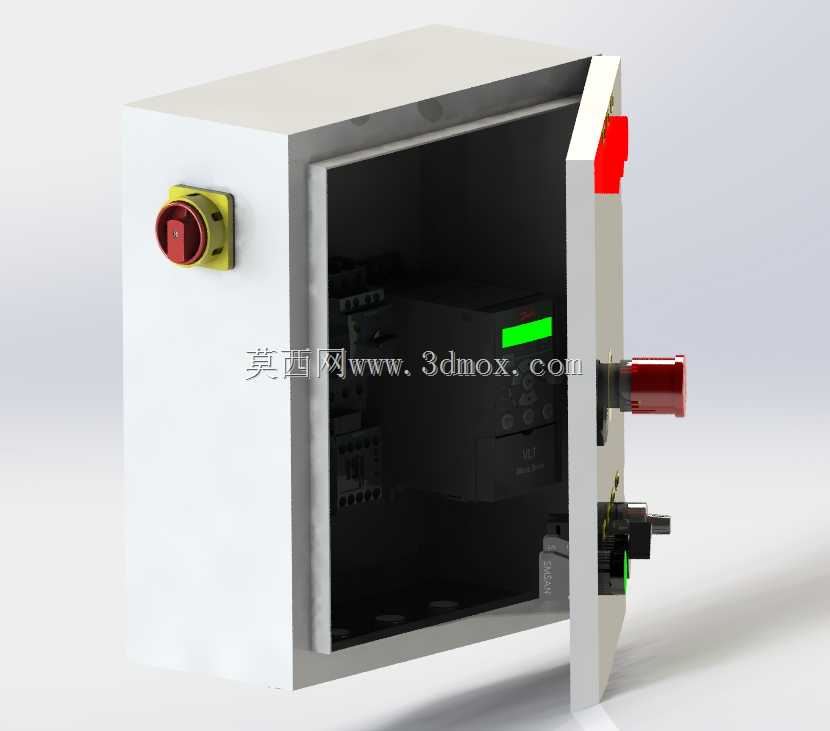

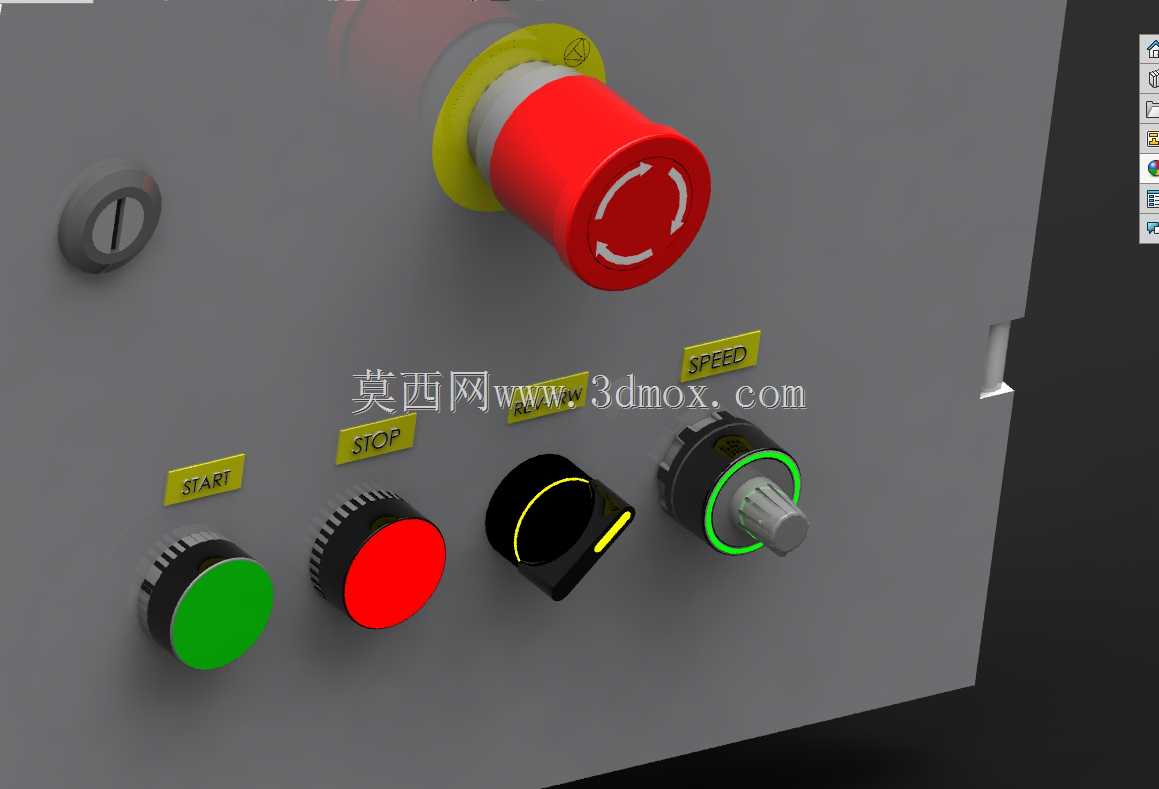

　　发生异常时操作人员可以在任意操作姿态下快速拍停，急停按钮带黄色警示底座，视觉辨识度极高，完全符合电气安全规范的强制要求。操作元件的排布逻辑遵循操作动线，左侧布置的红色带锁旋钮作为电源主开关，带锁止结构可以避免非授权人员随意接通设备电源，开关旁预留的锁孔可以搭配挂锁实现断电上锁的能量隔离要求，满足设备检修时的安全管控规范。下方操作区从左到右依次布置绿色启动按钮、红色停止按钮、两档选择旋钮、带绿色状态环的速度调节旋钮，分别对应设备启动、正常停止、手动自动模式切换、0-2档速度调节的功能，每个操作元件上方都预留了标识牌安装位，后期可以根据实际配套设备的功能定制标识内容，不需要重新开孔调整面板布局。箱体采用冷轧钢板折弯焊接成型，

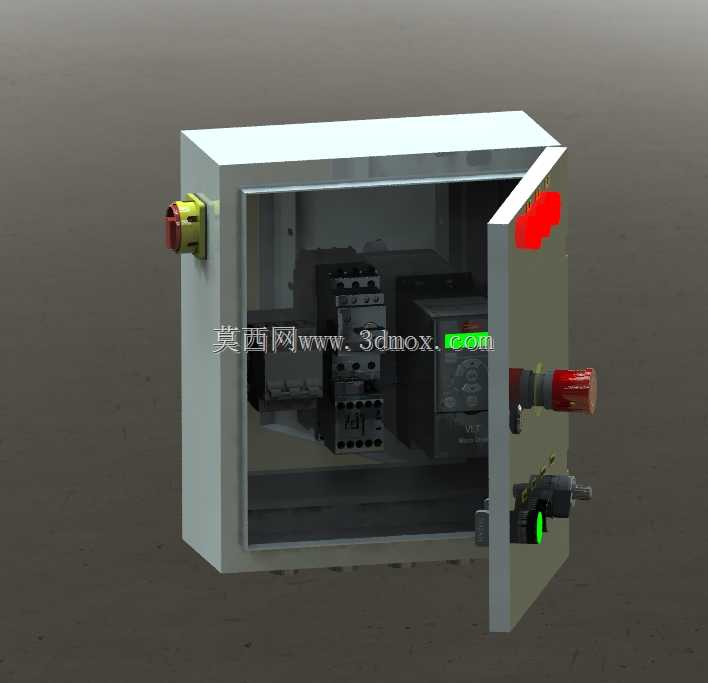

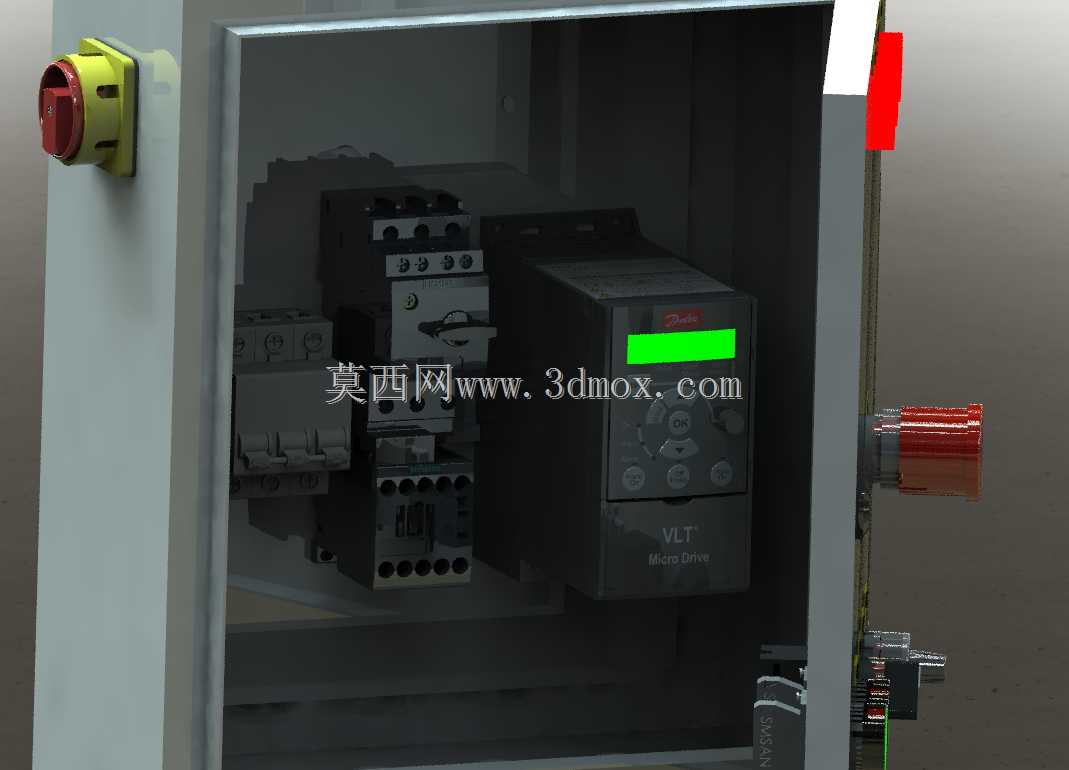

　　边角做圆弧过渡处理，既避免安装调试过程中尖锐边角划伤操作人员，也能提升箱体整体结构刚度，减少薄钢板焊接后的变形量。安装边界方面，箱体背部预留四个挂装孔，可以直接挂装在墙面或者设备机架的安装立板上，也可以搭配底部支架实现落地安装，侧面预留的电缆格兰头安装位已经做了开孔处理，动力进线从箱体左侧的大尺寸格兰头进入，控制出线可以根据实际布线需求从底部或者右侧的预留孔引出，不需要现场二次开孔破坏箱体防护层。内部电路设计上，将动力回路与控制回路做了分区排布，断路器、接触器等动力元件布置在箱体内腔上部，接线端子排、继电器等控制元件布置在下部，强弱电区域之间预留绝缘隔板安装槽，后期可以根据实际电路需求加装隔板减少电磁干扰，适配变频器、

　　伺服驱动器这类对电磁干扰敏感的控制元件安装需求。面板上的所有操作元件都采用快装式结构，从面板正面即可完成拆装更换，后期维护时不需要拆开整个箱门，仅需拆下故障元件的固定环即可完成替换，大幅降低现场维护的时间成本。箱体的门体与箱体之间预留了密封胶条安装槽，常规配置下可以达到IP54的防护等级，能够适配多粉尘、少量溅水的普通工业车间环境，不需要额外加装外防护箱即可直接安装在生产现场。速度控制部分采用档位式调节设计，0档对应停止状态，1档对应低速运行，2档对应高速运行，每个档位都有清晰的手感定位，操作人员调节时不需要观察刻度即可确认档位位置，搭配旋钮自带的绿色状态环，不同档位下状态环的点亮状态同步变化，进一步降低误操作概率。整个箱体的尺寸设计兼顾了元件安装空间与现场安装的紧凑性，既不会因为尺寸过小导致内部接线拥挤、散热不良，也不会因为尺寸过大占用过多的安装空间，适配多数小型工业设备的配套安装需求，不需要对原有设备的安装机架做大规模改造即可完成替换安装。
