托盘自动堆叠输送码垛生产线

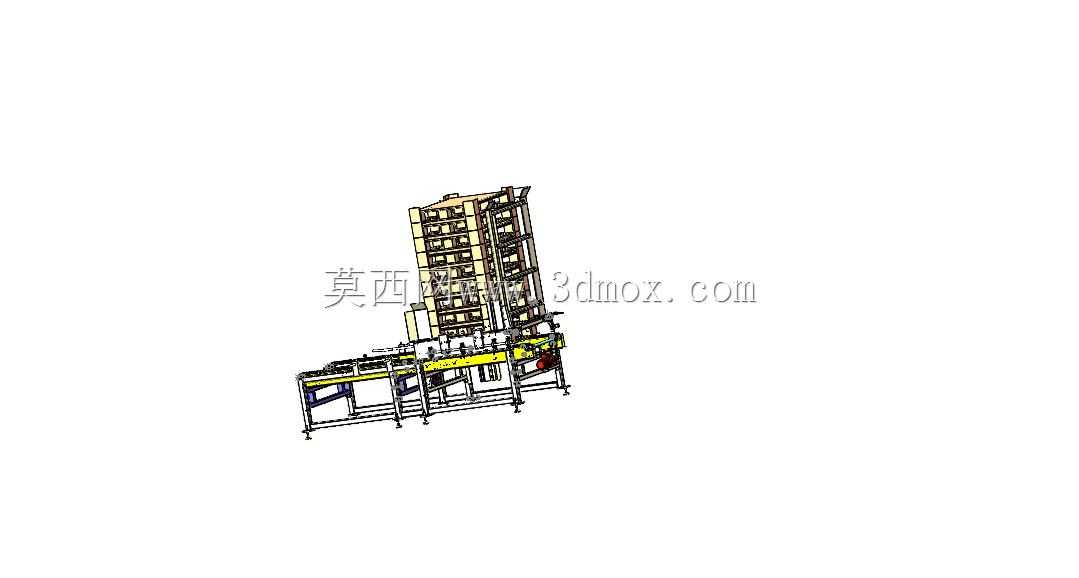

　　这套三维结构对应托盘在后端物流环节中的自动整理、输送与高位堆叠作业，常见于成品包装下线后需要将载货托盘逐层归集的工位。现场布局通常把前段辊筒或皮带输送段布置在地面操作高度，工人或前方封箱、缠绕、装箱设备把满载托盘送入线体；托盘经过定位区后，由侧向挡停、顶升和推送机构完成姿态校正，再进入垂直提升区域。立式塔架承担多层托盘暂存与升降导向，内部依靠链条或同步带带动载货平台往复运动，把单张托盘提升到指定层位，再通过推移执行件将其送入储位，形成稳定垛堆。

　　从结构设计角度看，设备下部以焊接方管机架和可调脚杯构成安装基础，输送梁沿长度方向分段布置，支腿间距需要兼顾挠度控制与人员维护通道。线体两侧设置导向栏，可限制托盘在进入提升段前的横向偏移；栏板高度不宜过高，避免遮挡托盘叉孔和传感器检测面。顶升机构在托盘需要转向或暂存时抬起载荷，使辊筒与托盘底面脱离接触，减少连续摩擦。垂直塔架采用立柱、横梁和斜撑组成的框式结构，立柱导轨面要保证直线度，升降平台两侧设置导向轮或滑块，防止偏载时平台卡滞。

　　实际选型时，首先要明确托盘规格、单托载荷、堆叠层数和节拍。输送段宽度应比托盘外形宽出适量间隙，过窄会导致卡托，过宽则失去导向作用。提升高度由厂区净高、垛堆层数和上方维护空间共同决定，塔架顶部需预留驱动电机、张紧装置和检修位置；底部则要考虑地坑或地面安装方式。若采用地面平铺安装，进料高度与车间现有物流线衔接；若需要更低进料面，可设置浅地坑，但必须预留排水、检修和安全防护边界。

　　模型中输送段与提升塔架呈连续布置，外围轮廓在平面上可划分为进料区、过渡区、提升区和堆垛区。进料区长度应满足至少一个托盘完整停留，并为挡停器和检测开关留出安装空间；过渡区负责把托盘从水平输送切换到垂直作业，机架在此处需要加强，因为推送反力和冲击载荷会集中传递到地脚。塔架侧面应保留链条张紧、润滑和电气走线位置，背面可布置拖链或线槽，避免线缆随升降平台摆动时与货物干涉。

　　功能实现上，水平输送负责稳定移载，挡停机构负责精确分托，提升平台负责层间换高，推板或叉取机构负责把托盘送入堆叠位。各动作之间通过位置检测形成互锁：托盘未到位时提升平台不启动，平台未到层时推送机构不动作，堆叠区未完成让位时下一托盘不进入。对于偏重托盘，驱动端应设置过载保护，导向轮间隙也要在装配时调整，过紧会增加运行阻力，过松则会产生晃动和噪声。

　　建模时可以按机架、输送辊筒、驱动组件、提升塔架、平台导向、推送机构和防护栏板拆分装配。方管机架采用焊接后加工安装面的思路，导轨和轴承座安装位需要留出可调长孔，便于现场补偿焊接变形。输送辊筒的间距应保证托盘底面始终有足够支撑点，避免空托或软底托盘在两辊之间下沉。链条传动部位需设置防护罩，人员接近侧布置安全门或光幕，提升区域下方禁止人员停留。

　　这类设备的价值在于把原本由叉车反复叉取、人工对位的堆垛动作转为连续自动流程，减少托盘在车间通道内的等待和碰撞。结构设计不需要追求复杂外形，关键是载荷路径清晰、维护点可达、动作边界明确。地脚布置应避开叉车通行路线，控制箱和阀岛可放在线体端部或塔架侧后方，既缩短线缆距离，也不占用托盘进出空间。整体安装完成后，需通过空载单循环、满载单托和连续多托堆叠验证导向间隙、挡停位置及层间定位精度，确保长期运行中托盘不跑偏、不掉垛、不与塔架发生剐蹭。
