带内置轴承卡环的包胶输送机滚筒结构

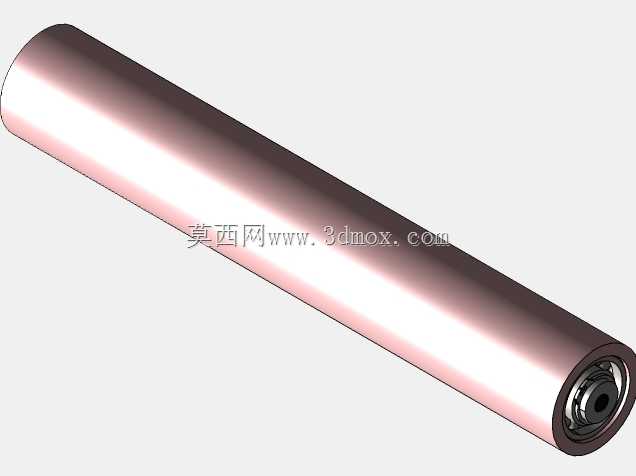

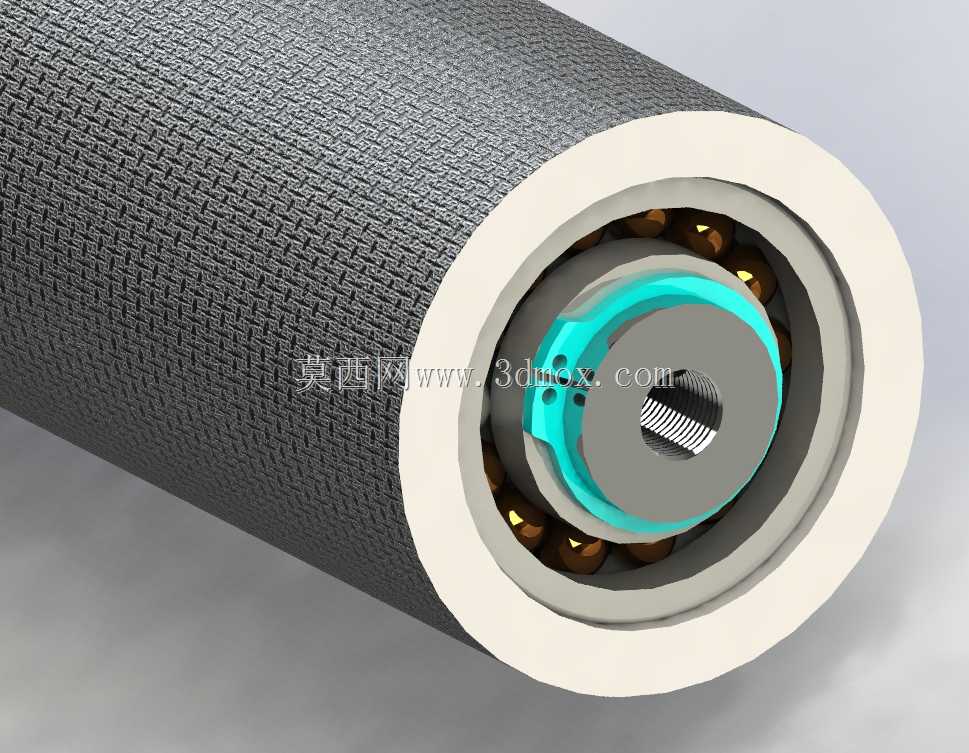

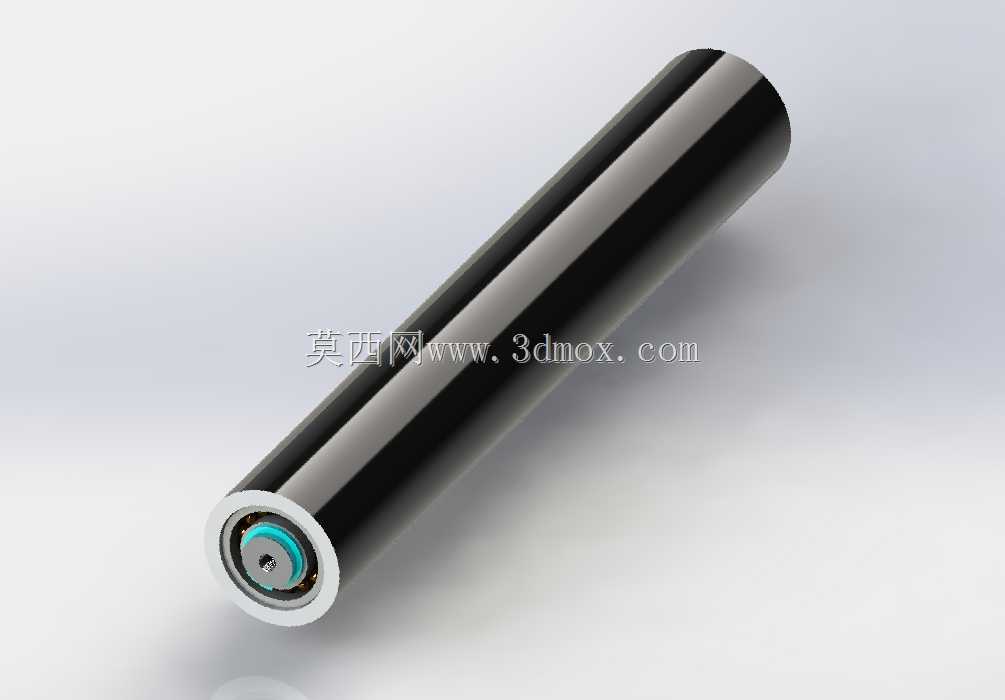

　　这款包胶输送机滚筒的设计，首先要匹配散料、箱装件连续输送工况的实际需求，在物流分拣线、矿山带式输送段、生产装配线的从动辊位都能适配。外层采用菱形纹路包胶层，不是为了外观好看，而是实际运行中能增大辊面与输送带之间的静摩擦系数，避免重载启动、潮湿工况下输送带出现打滑跑偏的问题，同时包胶层本身能缓冲物料下落的冲击，减少金属辊筒本体的磨损，延长整体使用寿命。

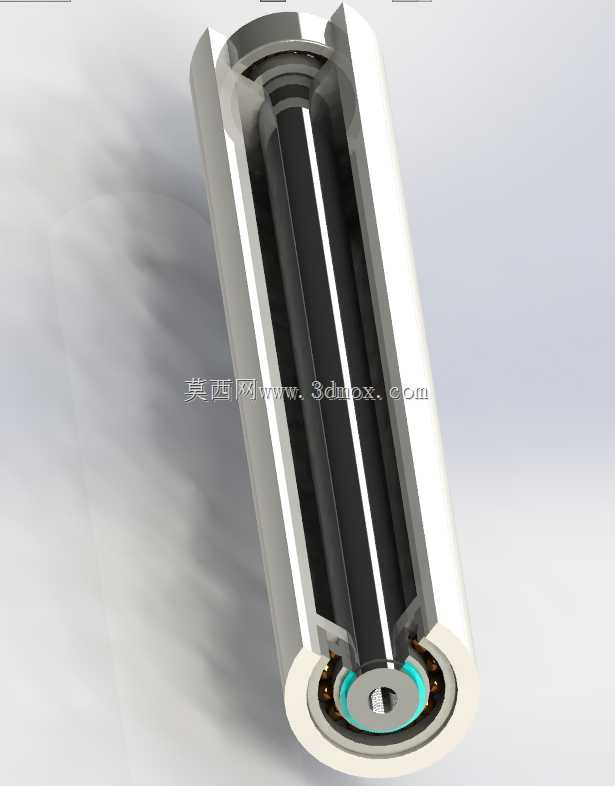

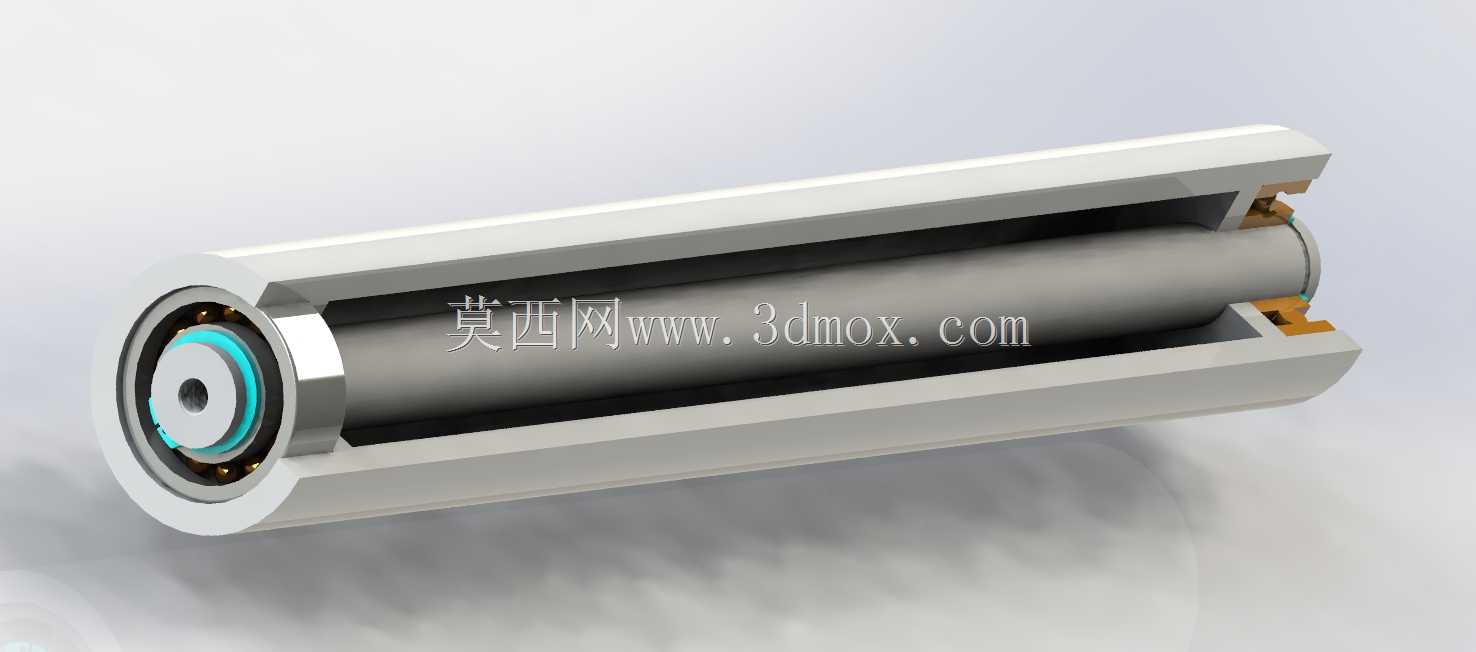

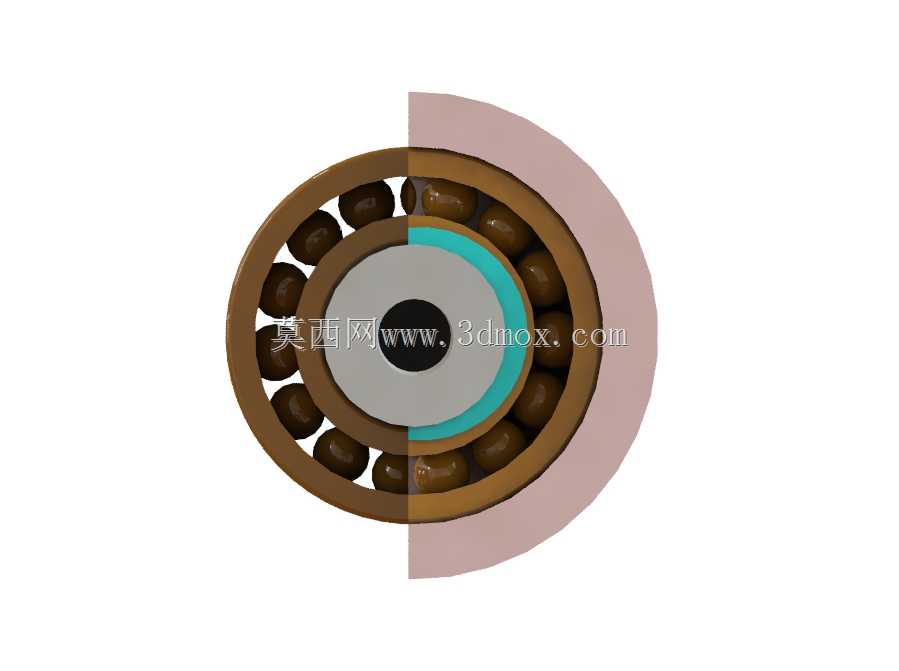

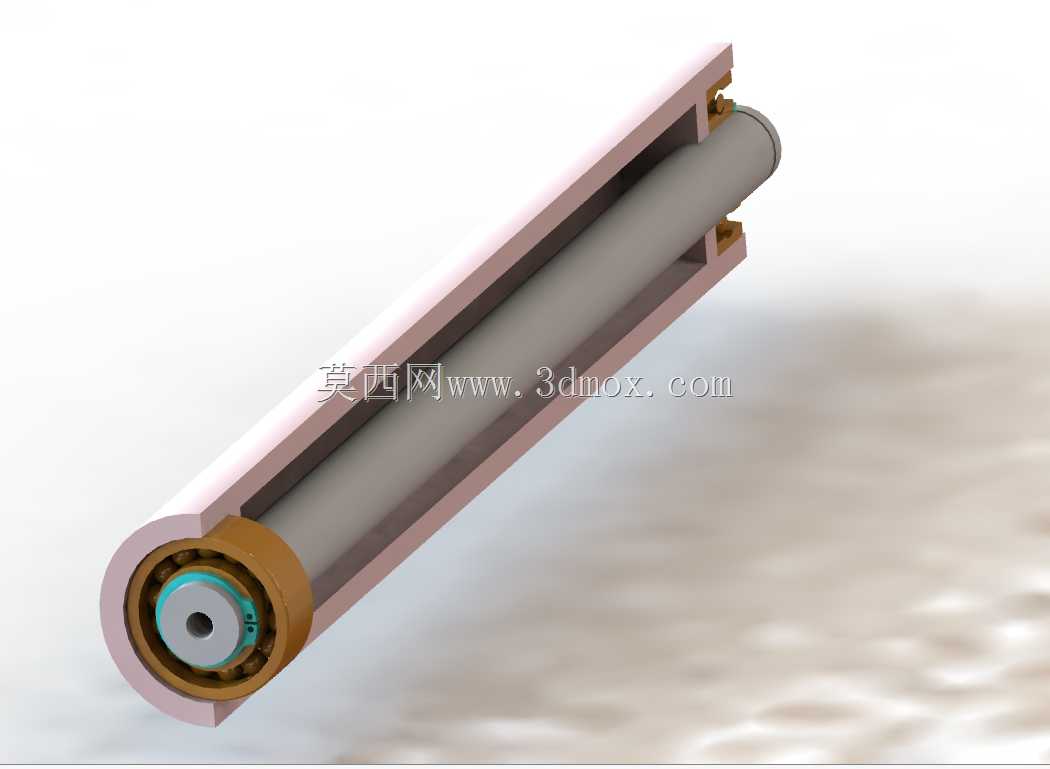

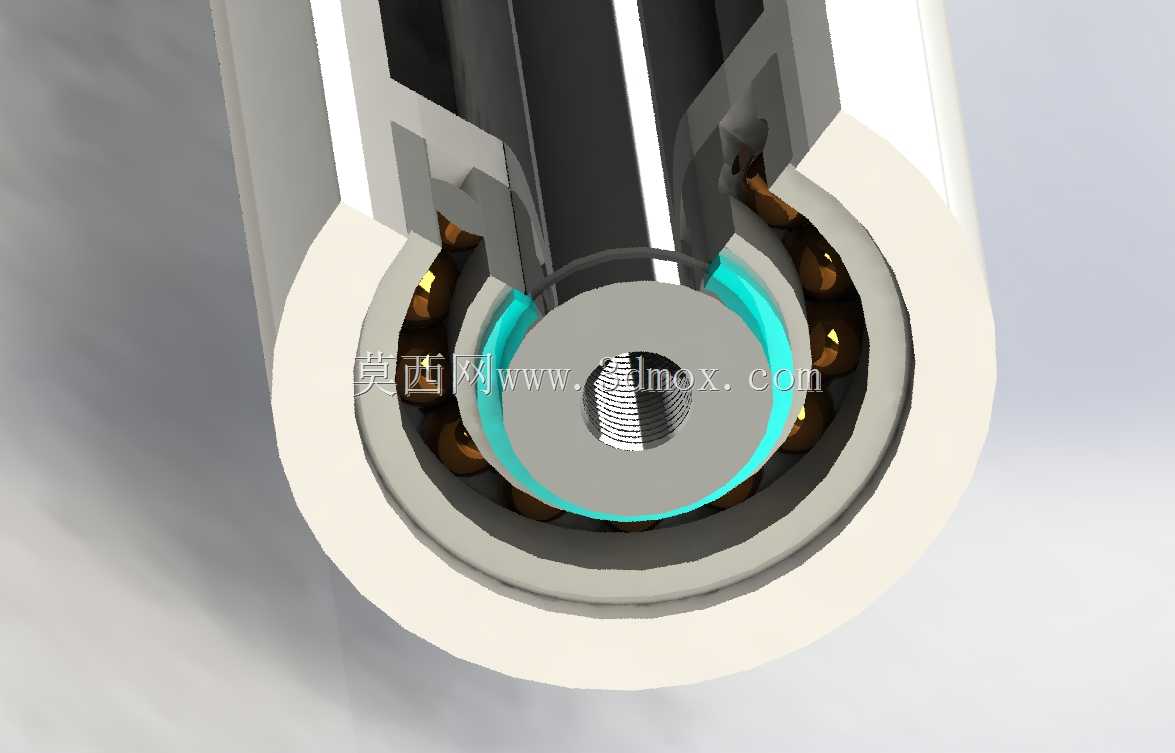

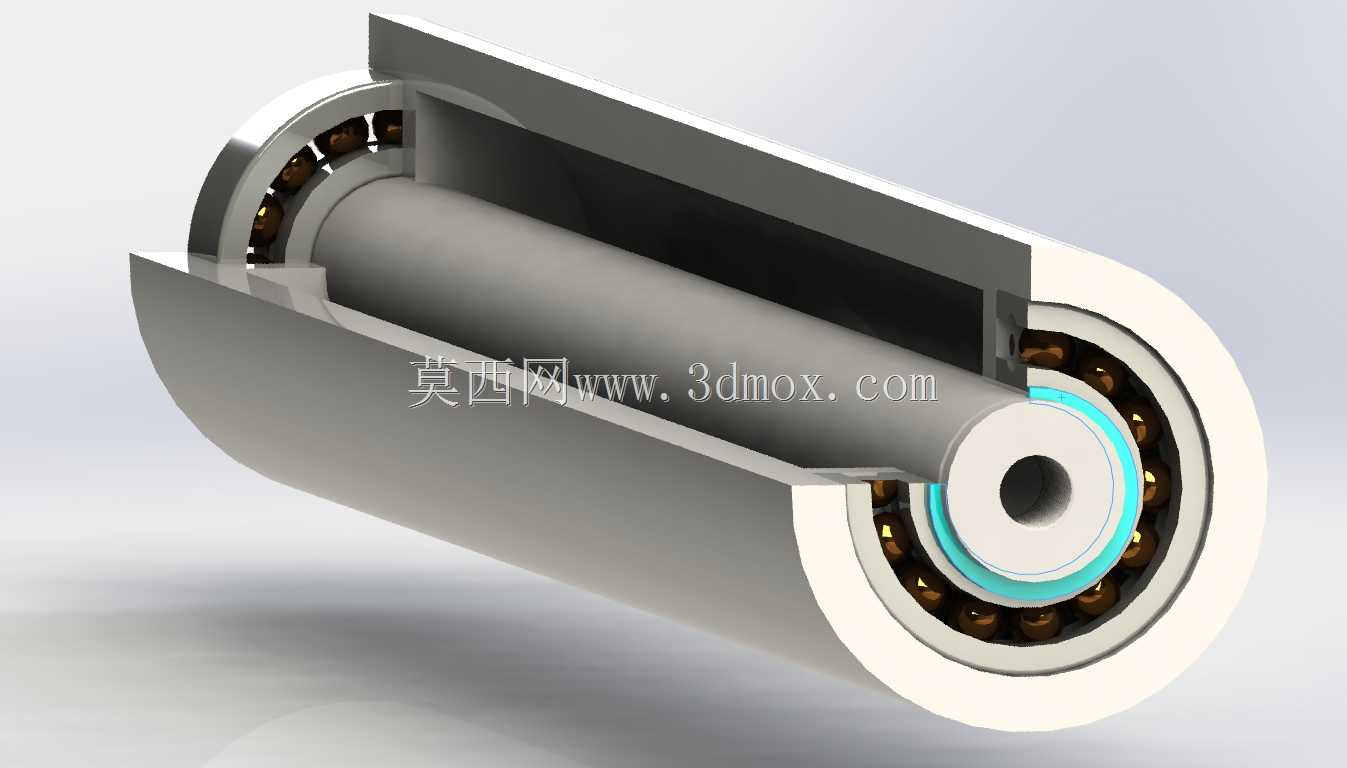

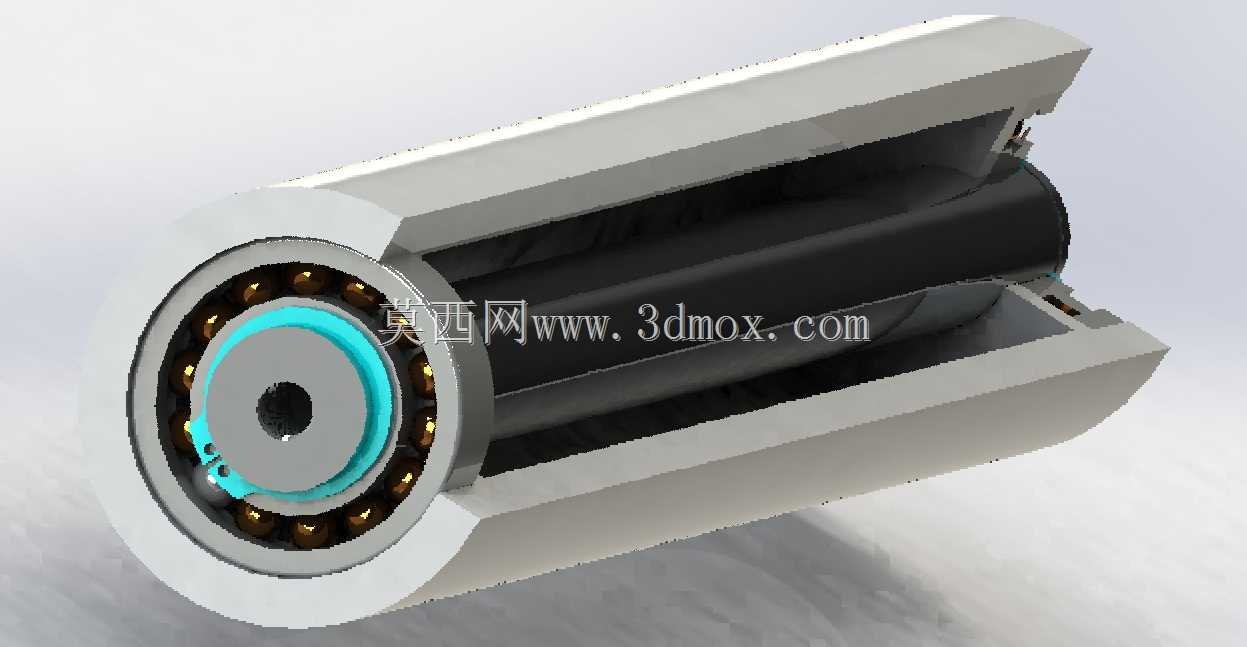

　　从内部结构来看，滚筒内置深沟球轴承组件，轴承内圈与中心轴配合位设计有轴肩定位，外圈与辊筒内壁采用过盈配合加端盖限位的结构，避免高速运转时轴承出现窜动。轴承侧端配置的青蓝色弹性挡圈也就是卡环，是整个结构的关键限位零件，卡环嵌入轴身的环形卡槽内，能承受轴向窜动带来的载荷，防止轴承内圈从轴位滑脱，同时卡环采用开口弹性设计，安装时无需额外焊接或者螺纹紧固件，用卡簧钳就能快速完成装配，后期维护拆换轴承时也能快速拆卸，降低现场运维的工时成本。

　　设计过程中首先要确定安装边界尺寸：辊筒的有效输送宽度要匹配对应规格的输送带宽度，单边预留10-15mm的窜动余量，避免输送带运行时剐蹭端盖；中心轴的轴径要根据输送线的额定载荷计算抗弯强度，比如1米带宽的输送段，轴径不低于40mm才能满足1.5t/m线载荷下的挠度要求，轴端的键槽尺寸要对应安装座的联轴器或者链轮规格，保证扭矩传递的稳定性。包胶层的厚度控制在10-15mm区间，太薄的话缓冲耐磨性能不足，太厚则会增大辊筒的转动惯量，增加驱动电机的启动负载。

　　实际选型时要注意，这款滚筒作为从动辊使用时，不需要额外配置驱动链轮接口，两端轴头直接插入安装座的带座轴承内即可；如果作为主动辊使用，需要在单侧轴头延长出链轮安装位，配合电机减速机实现动力传递。辊面的菱形纹路深度控制在2mm左右，纹路过浅容易磨损后失去防滑效果，过深则会嵌入输送带底面的橡胶层，长期运行会刮伤输送带带芯，缩短输送带的更换周期。内部轴承的润滑采用脂润滑方式，端盖处设计有防尘密封圈，能阻挡输送环境中的粉尘、碎屑进入轴承滚道，避免轴承出现早期磨损失效，在粉尘浓度较高的建材、粮食输送场景下，这种密封结构能把轴承的维护周期从3个月延长到12个月以上。

　　从建模逻辑来看，整个结构采用参数化建模思路，辊筒本体、轴承、卡环、包胶层、端盖都做了独立的零件配置，修改辊筒长度、轴径、包胶厚度参数时，所有关联的配合尺寸都能自动更新，方便设计人员根据不同的输送线带宽、载荷要求快速衍生出不同规格的滚筒模型，不需要重新从零开始绘制。卡环的尺寸完全符合国标弹性挡圈的规格参数，卡槽的深度、宽度都和标准卡环的安装尺寸匹配，实际生产时可以直接采购标准件，不需要定制加工，能降低生产采购的成本。包胶层和金属辊筒本体之间采用硫化粘接的工艺结构，建模时预留了粘接面的粗糙度要求，在工程图中可以直接标注粘接面的粗糙度、硫化工艺要求，指导车间实际生产。

　　安装过程中要注意，卡环必须完全卡入轴的卡槽内，卡环安装后要转动检查，不能有翘边、脱出的情况，否则运行过程中卡环脱落会导致轴承移位，辊筒出现卡滞甚至脱落的安全隐患。辊筒安装到机架上之后，要调整两端安装座的高度，保证辊筒的轴线和输送带的运行方向垂直，否则即使包胶层有防滑纹路，也会出现输送带跑偏的问题，调整时可以用水平仪打辊筒两端的水平度，误差控制在0.5mm/m以内就能满足运行要求。
