这套闭式齿轮减速传动装置主要用于原动机与工作机之间的转速匹配和扭矩传递,常见于带式输送机、搅拌设备、小型输送线、物料搬运机构以及需要降低输入转速的通用机械场合。电机通常以较高转速运行,而执行端往往要求较低转速和较大输出转矩,减速箱通过内部多级齿轮啮合,把高速小转矩输入转换为低速大转矩输出,同时改善负载侧的运行稳定性。

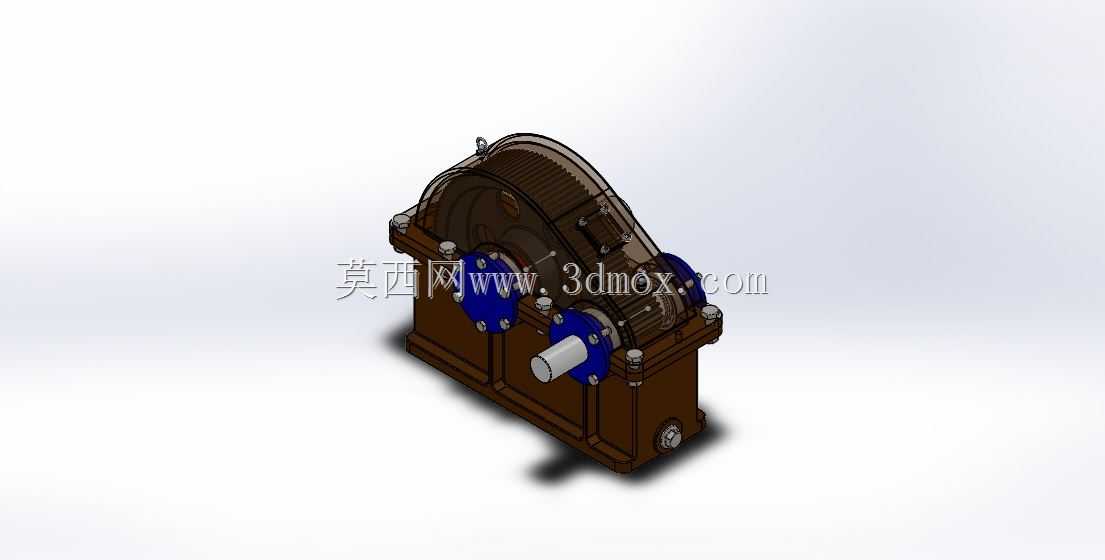

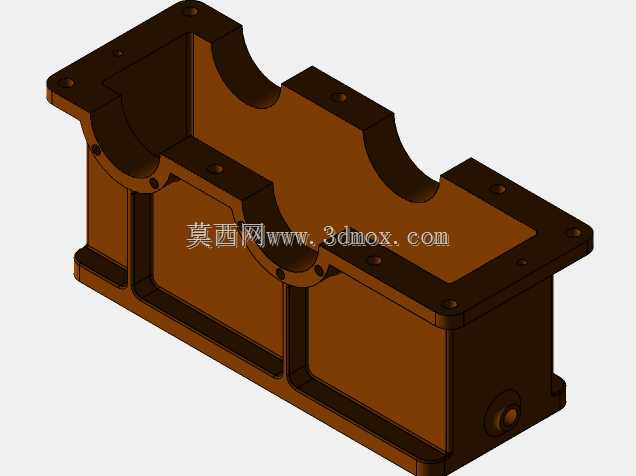

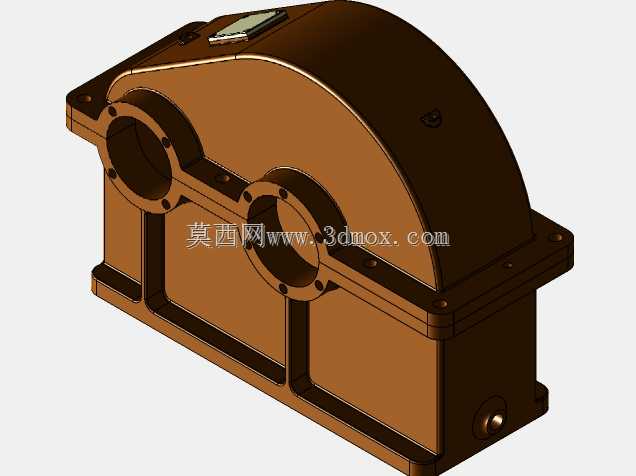

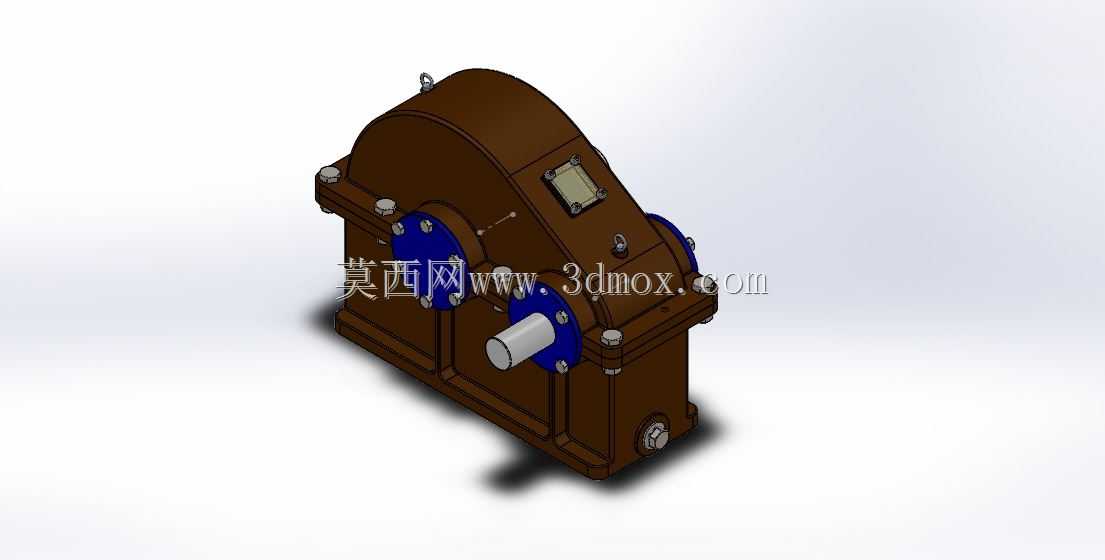

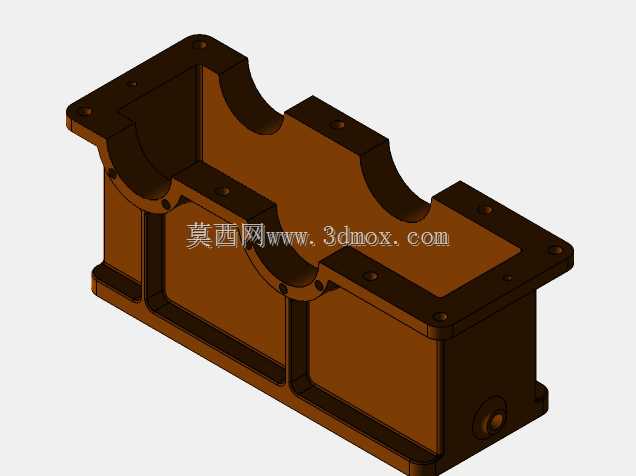

从结构外观来看,装置采用剖分式箱体布置,箱盖与箱座通过结合面定位并用螺栓紧固,便于齿轮轴系装配、检修和润滑维护。输入轴与输出轴分别从箱体两侧伸出,轴端配置轴承座、端盖和密封结构,能够约束轴系径向与轴向位置,并减少润滑油外泄及粉尘进入。箱体外形设置加强筋、吊耳或起吊结构、观察盖、油位与放油相关接口位置,整体围绕刚性、密封、散热和维护便利性进行布置。
内部齿轮副是该装置的核心。高速级小齿轮接收电机端动力,经啮合传递到大齿轮,再由中间轴传递至下一级齿轮,最终通过低速轴输出。齿轮参数需要兼顾传动比、齿面接触强度、齿根弯曲强度、中心距、润滑浸油深度以及轴系空间。多级布置时,高速级可采用较小模数以控制啮合冲击和噪声,低速级承受更大转矩,通常需要更大的齿宽和模数。齿向、侧隙、变位系数以及轴承跨距都会影响运转平稳性,若轴系挠度过大,容易造成偏载、点蚀或异常噪声。
设计思路上,首先要依据执行机构所需输出转速、扭矩、工况系数和原动机功率确定总传动比,再将传动比合理分配到各级齿轮。传动比分配并非简单均分,需要考虑各级齿轮等强度、润滑条件、箱体尺寸和大齿轮浸油深度。若低速级大齿轮直径过大,会增加箱体高度和油量;若高速级负载估算不足,则齿面容易早期磨损。轴的设计需同时完成强度校核、键连接校核、轴承寿命校核和临界转速判断,尤其在冲击负载或频繁启停场合,安全裕量不能只按额定功率静态计算。
安装边界方面,箱体底部需要提供平整、刚性足够的基础面,地脚螺栓位置应与设备机架或混凝土基础匹配。输入轴、输出轴与被连接设备之间应保证同轴度,联轴器安装时不能靠强行敲击补偿偏差;采用链传动或带传动时,还要控制链轮、带轮的悬臂载荷,避免轴承承受额外弯矩。箱体周围应预留检修空间,特别是箱盖拆卸、轴承端盖拆装、油塞操作和通风器维护位置不能被机架遮挡。伸出轴的中心高、轴径、键槽尺寸和法兰连接尺寸,是设备选型时与电机、联轴器、工作机对接的关键边界。
润滑方面,中低速闭式齿轮箱多采用油浴润滑,齿轮转动时带起润滑油,对啮合区和轴承进行润滑。油位过高会增加搅油损失和温升,油位过低则可能导致齿轮或轴承润滑不足。箱体结合面、端盖、轴伸密封处需要形成连续密封链路,长期运行后还要关注油温、油色和金属磨粒。通气装置用于平衡箱内外压力,若堵塞,箱内空气受热膨胀后容易把润滑油从密封缝隙挤出。
三维建模时,应把齿轮、轴、键、轴承、端盖、螺栓、箱体和定位销作为完整装配关系处理,而不是单独建立外观件。齿轮啮合需要保留合理侧隙,轴肩、套筒、端盖与轴承内外圈的定位关系要清楚,螺栓孔与销孔位置应在箱盖、箱座之间保持一致。剖分面、加工面、铸造圆角和拔模斜度也应在模型中体现,这样后续工程图出图、干涉检查、装配工艺制定和备件采购才有实际参考价值。整体结构强调的是可靠传扭、便于制造、密封稳定以及现场安装维护的可执行性。
