航空机载飞行员组流体控制阀组

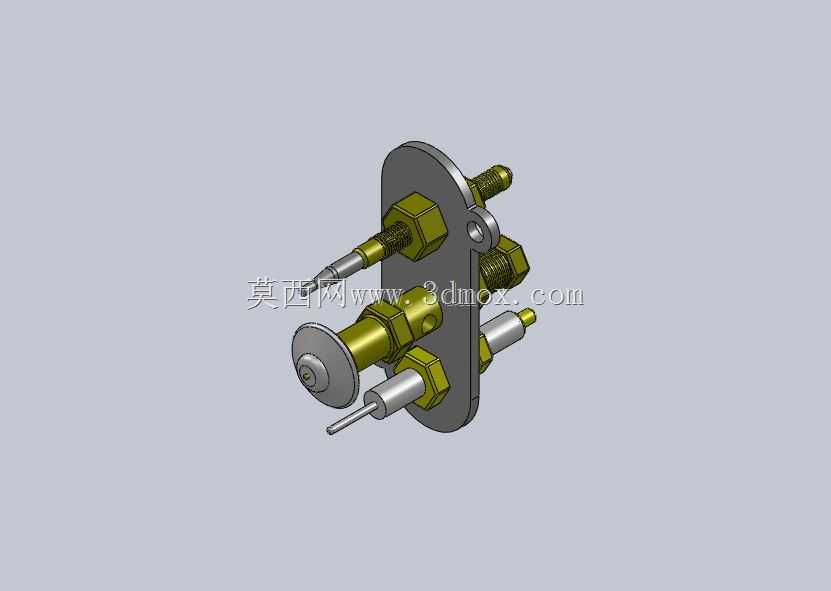

　　该模型呈现的是一套面向航空机载环境的小型集成式流体控制阀组，整体由异形安装底板、多组阀芯组件、锁紧螺母、外螺纹管接头及侧向引出接口构成。结构布置紧凑，所有功能元件集中在一块轮廓随形的金属底板上，适合在驾驶舱附近、设备舱支架或狭小机载安装面上固定使用。底板一侧保留平直安装边，另一侧根据管路走向形成弧形轮廓，既减少多余材料，也为相邻线束、管路和维护工具留出避让空间。

　　从实际用途看，这类阀组多用于飞行员相关系统中的气路或低压油路分配、通断控制和压力调节。多个轴向布置的阀芯能够分别承担输入、输出、旁通和截止等功能，外伸的细管接口可与软管、硬管或快卸接头连接。阀体端部采用六角锁紧结构，装配时可通过扳手控制预紧位置，避免阀芯在振动工况下发生回转松动。不同长度和直径的接口并非随意摆放，而是依据管路接入方向、操作空间以及流体通道走向进行排布，使外部管线在有限空间内能够分层引出，减少交叉折弯。

　　设计思路上，模型强调集成化而不是分散安装。若将各个阀件单独固定，不仅需要额外支架、接头和密封面，还会增加泄漏点与装配误差；采用底板集成后，各阀芯之间的相对位置由加工面保证，外部管路只需围绕阀组边界连接。底板上的小孔可作为定位销孔或固定螺钉孔，安装时先通过销孔确定方位，再完成紧固件锁紧，有利于批量装配时的互换与检修。阀芯端部的圆盘结构可作为限位或手动操作部位，周围留出的环形空间能够容纳小型卡箍、密封件或锁紧垫片。

　　外形边界方面，阀组主体呈扁平板式布局，底板厚度方向尺寸较小，而阀芯沿法向和侧向伸出，形成三维交错结构。最长外伸管段位于左下方，右上方和中部也有不同高度的接头，因此在整机布置时不能只按底板投影判断占用空间，必须校核阀芯轴向包络、扳手旋转半径以及管路弯曲半径。底板背部应尽量贴合安装面，突出的螺母和接头不得与支架筋板干涉；靠近弧形边缘的接口需要预留软管装拆角度，避免维护时被迫拆除相邻部件。

　　在结构细节上，金属底板承担安装基准和密封支撑作用，阀芯与底板之间通过螺纹段、台阶面和压紧螺母形成固定。六角件既承担锁紧功能，也可作为装配定位参考；细长接头端部适合连接小口径管路，端部直径变化处可设置密封锥面或垫圈。模型中各零件材质表现区分明确，深色底板与黄绿色阀体形成视觉对比，便于在三维评审中识别装配层次。对于工程建模而言，这类组件需要重点保证螺纹规格、同轴关系、接口方位和安装孔位一致，否则后续生成工程图或进行管路干涉检查时会出现偏差。

　　应用场景中，阀组通常承受振动、温度变化和有限维护空间带来的约束，因此结构上不宜采用过高、过窄的悬臂布局。当前模型将较重的阀体贴近底板布置，细管接口向外短距离延伸，有利于降低接头处弯矩。实际选型时，还需结合介质类型确认阀芯密封形式、通道孔径和接口螺纹；若用于气压系统，应关注小口径流道的响应速度；若用于燃油或液压回路，则需进一步校核压力等级、材料相容性及维修隔离方式。整体来看，该结构适合作为机载小型流体控制单元的设计参考，尤其适用于需要在紧凑安装面上集成多个通路、并兼顾拆装可达性的场合。
