法兰式压差控制阀精密三维结构

　　该阀体结构在工业流体管路中承担压差恒定控制的核心作用，常见于闭式循环水系统、液压动力站、集中供热管网以及工艺流体输送支线。这类元件的存在并非为了截断介质，而是在上下游压力出现波动时，通过内部感应元件带动阀瓣动作，自动改变过流面积，使被控区段两端压差维持在设计区间，避免末端支路因压差过大出现噪声、气蚀、流量失衡，也防止压差不足时远端执行机构动作不到位。

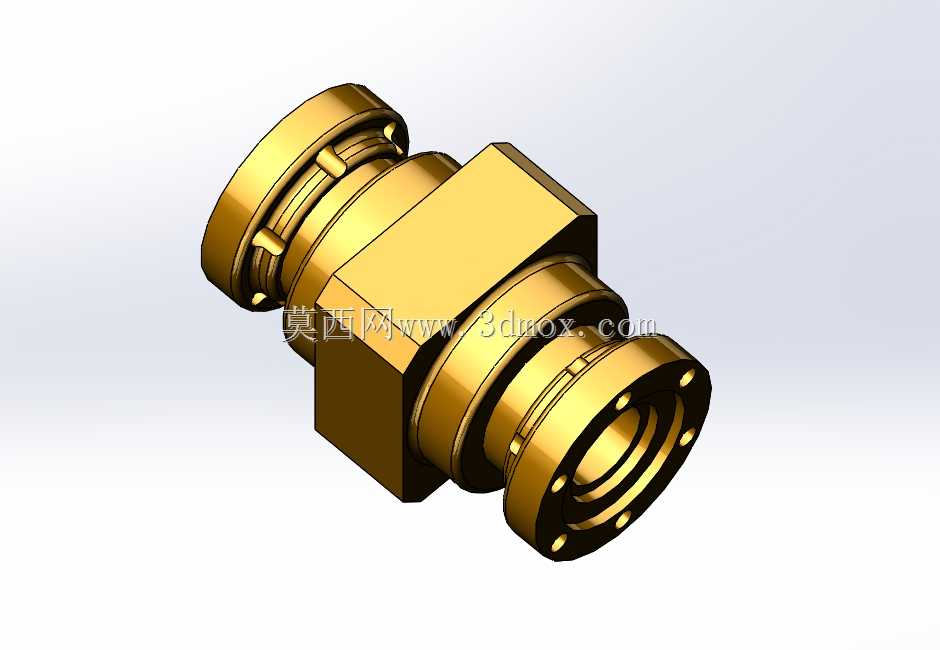

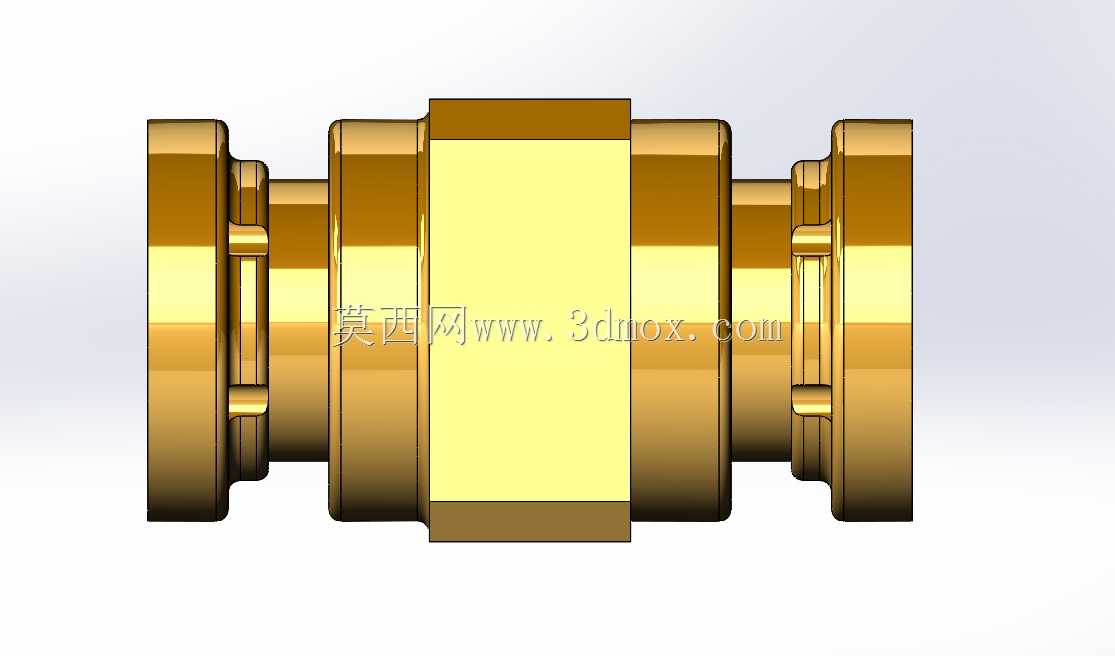

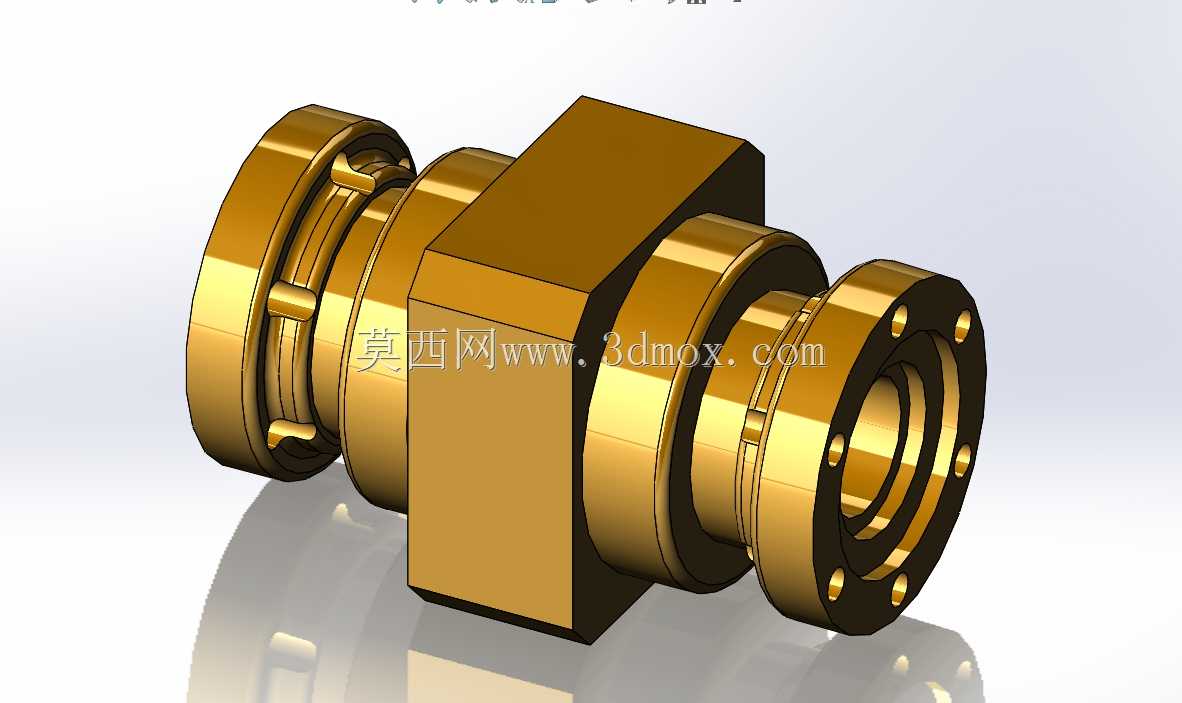

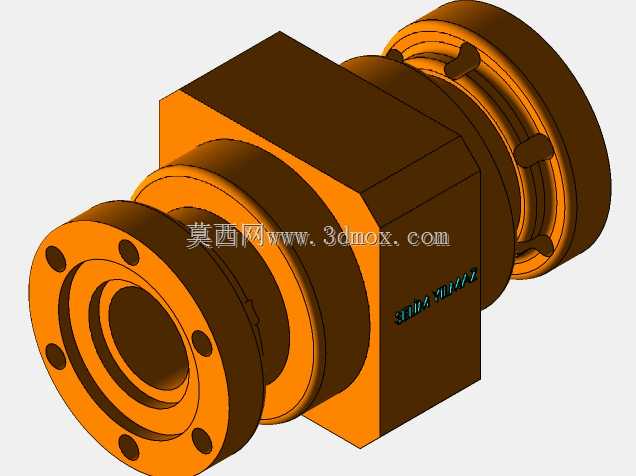

　　从三维结构上看，阀体中段采用方块式主体，两侧延伸出同轴圆筒通道，两端均布置带螺栓孔的法兰连接面。方块段为内部阀芯、弹簧或膜片感应腔预留了充足的安装空间，相较纯圆筒形阀体，它在布置导向套、密封座和调节机构时更便于加工与装配；两侧法兰则承担与管路对接的任务，法兰盘上的通孔按圆周均布，建模时需保证孔位相对于流道中心的同轴度和节圆直径，否则现场装配会出现螺栓无法穿入或密封面偏载的问题。

　　实际选型时，首先要确认的是公称通径与法兰标准。法兰外径、密封面形式、螺栓孔数量及孔径直接决定安装边界；阀体总长度则关系到管路预留空间，尤其在改造项目中，管段间距往往已经固定，阀门长度过长会迫使现场重新配管，过短又可能无法匹配原有法兰间距。模型中两侧法兰端面平行度、流道轴线与法兰端面垂直度都应在建模阶段严格约束，这些几何特征会直接影响密封效果。

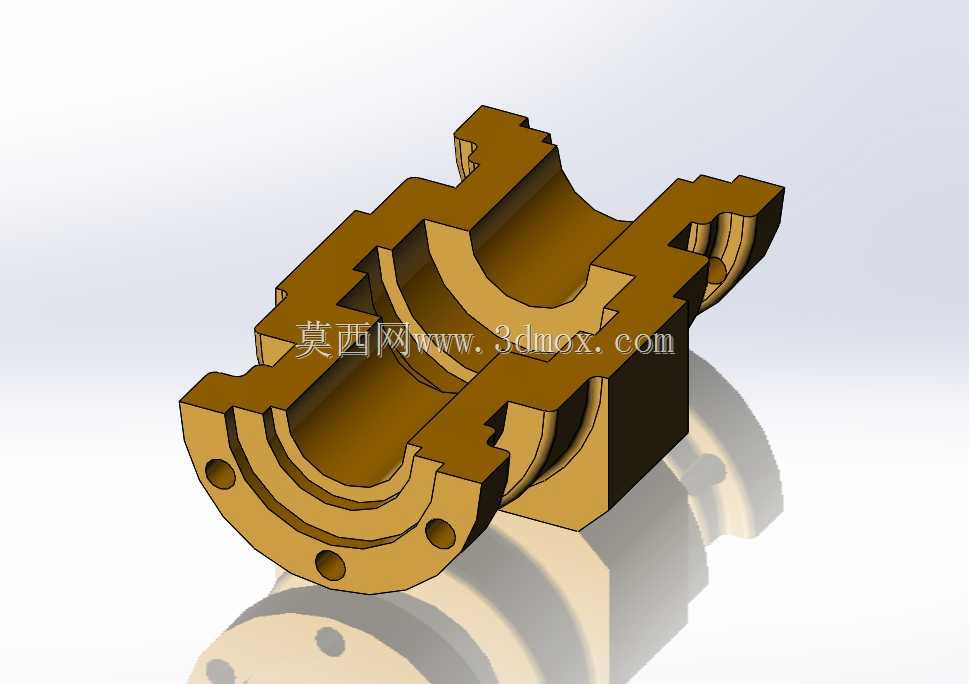

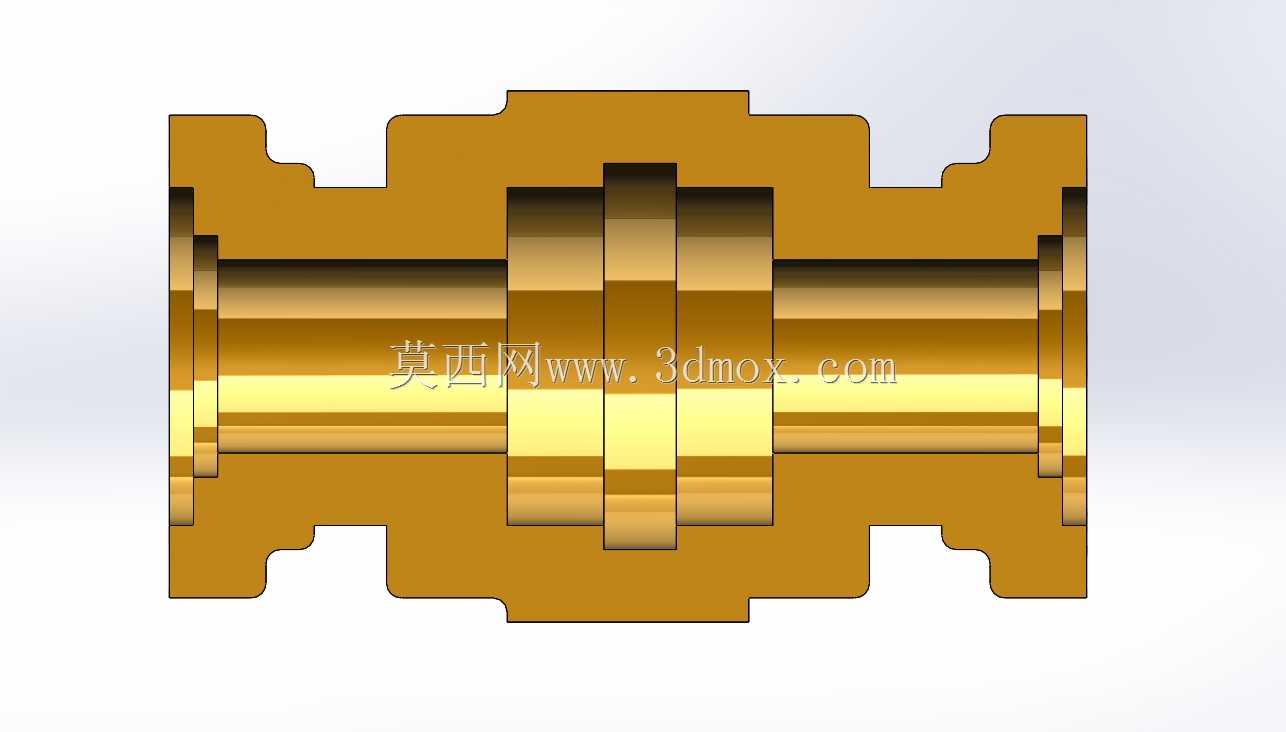

　　流道设计上，介质从一侧法兰进入，经过阀座与阀瓣形成的环形节流间隙，再从另一侧流出。阀瓣行程通常不大，但型面需要兼顾调节线性度和抗冲蚀能力：小开度时若节流边过于尖锐，虽有利于灵敏响应，却容易在高速介质下磨损；若采用圆弧或锥面过渡，则可改善压力恢复特性，降低气蚀风险。中部方块腔内往往设置导向结构，使阀瓣沿轴向平稳移动，避免侧向力造成卡涩。

　　压差控制的实现依赖内部压力引取与执行元件。典型结构会将阀前、阀后压力分别引入感应膜片或活塞两侧，利用压差与弹簧力平衡来确定阀瓣位置。当用户侧阻力变化导致压差升高，阀瓣会向关小方向运动，增加节流损失；压差降低时则自动开大，减小阻力。设计中需要重点考虑弹簧刚度、膜片有效面积和阀瓣受压面积之间的匹配关系：刚度过大会使控制曲线偏硬，波动抑制不足；刚度过小则可能引起阀瓣振荡，使管路压力频繁波动。

　　密封与材料方面，外露主体采用金属质感表现，适合展示黄铜或青铜类阀体在水暖、低压流体系统中的应用。这类材料具有较好的切削性能和耐蚀性，常用于中低压水、油及部分温和介质工况。法兰密封面可根据标准采用突面结构，配合垫片实现静密封；阀瓣与阀座之间则需根据泄漏等级选择金属密封或软密封。金属密封耐温耐压范围宽，但对加工精度要求高；软密封关闭性能好，却受温度和介质相容性限制。

　　从建模逻辑看，完成这类阀门时应先建立流道轴线和中部阀体基准，再分别生成两侧法兰、圆筒段和方块主体，通过布尔合并形成外部轮廓；内部腔孔、阀座台阶、导向孔和螺栓孔应后续切除，以保证特征清晰、便于工程图剖切。法兰孔阵列、两侧对称圆筒和中部加强过渡圆角都适合参数化处理，当通径或压力等级变化时，可通过调整法兰尺寸、阀体长度和壁厚快速派生新规格。

　　结构强度上，中部方块与圆筒交接处存在明显截面变化，是应力集中较明显的区域。三维设计中不应只追求外观棱角，还需在内部或外部设置合理圆角与壁厚过渡，避免铸造或锻造过程中出现缩松、裂纹，也降低承压工况下的局部应力。阀体最小壁厚要依据公称压力、材料许用应力和腔体形貌校核，法兰颈部则需兼顾螺栓预紧力和内压引起的复合载荷。

　　在管路布置中，该阀通常安装在需要稳定压差的支路入口或回水管段，上下游宜保留一定直管段，以减少弯头、变径造成的流场畸变对压力感应的干扰。维护空间同样不能忽略：中部方块上方或侧面若设置调节、检修结构，就需要预留拆装工具和操作空间；法兰螺栓的侧方空间也应保证扳手能够就位。对于振动较明显的管路，阀体重心和法兰连接刚度需一并评估，必要时在附近设置支架，避免阀门重量长期由管道承受。

　　三维模型的价值在于把这些相互制约的关系直观呈现：外部法兰决定安装接口，中部箱体决定机构容量，内部流道决定调节性能，密封与导向结构决定长期可靠性。设计人员在评审时，可借助模型检查阀瓣行程是否与腔体干涉、法兰螺栓是否与周边管路冲突、维护方向是否具备操作空间，并据此在投产前完成结构修正，减少样机反复加工带来的成本。
