便携三脚手机直播拍摄支撑支架

　　该支撑装置面向移动拍摄、户外直播、桌面演示、短视频录制以及现场设备点检记录等场景，核心作用是在缺少稳定台面的位置为手机提供可固定、可调节的承载基础。实际使用中，作业人员经常需要在车间通道、设备旁、地面、台阶、草地或狭小操作区完成画面记录，普通桌面支架对平面依赖较强，而三脚展开结构能够通过三个支腿分别接触不同高度的支撑点，在不平整表面上建立相对稳定的拍摄姿态。

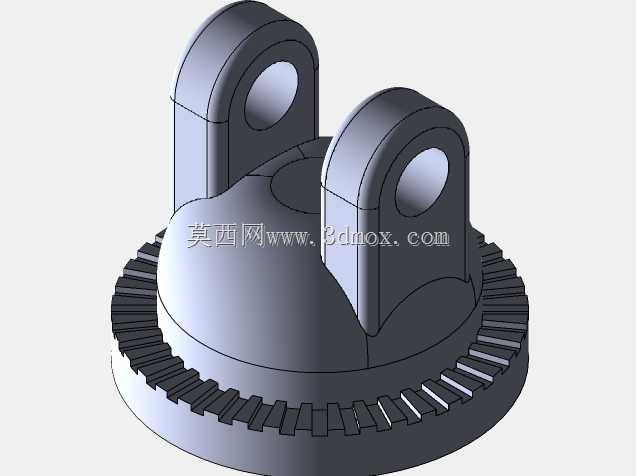

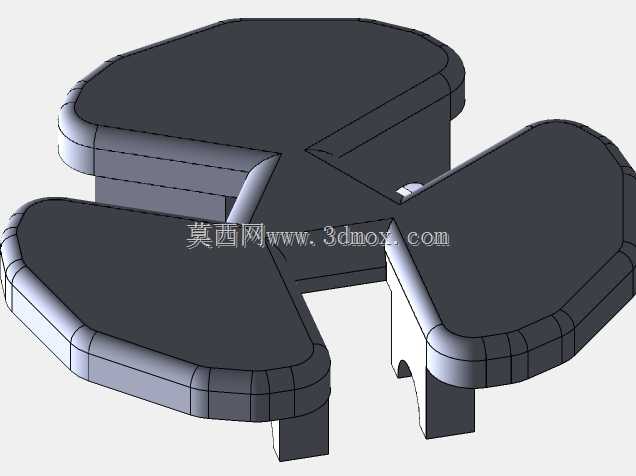

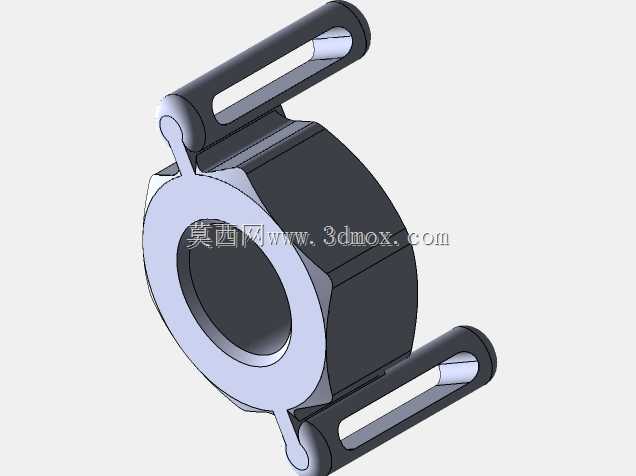

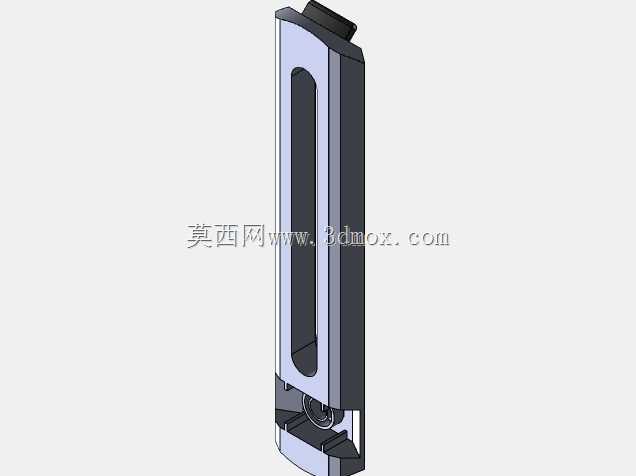

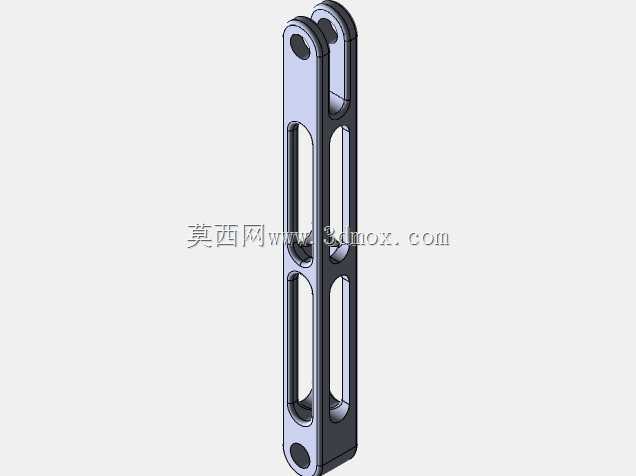

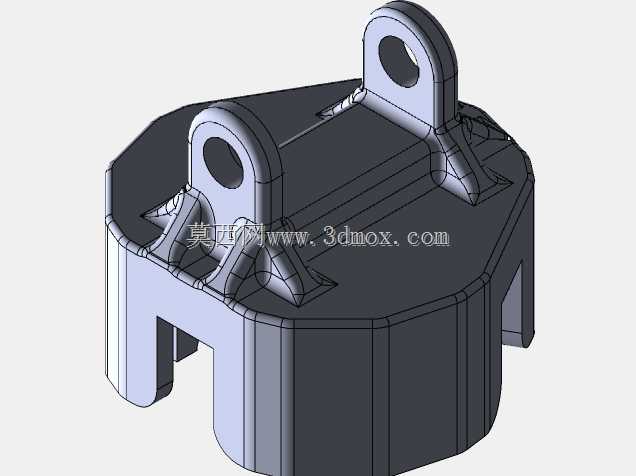

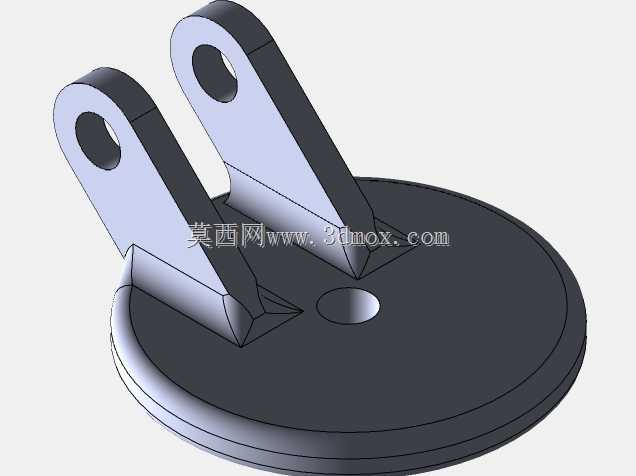

　　从结构组成看，装置下部为三根可张开的细长支腿，支腿末端形成小面积接触端，中部通过铰接节点汇聚到中心立柱。支腿展开后形成三角形支撑域，三角形区域越大，抗侧翻能力越强；在空间受限时，也可减小张开角度，将支架放置在设备边缘、工具箱或狭窄台面上。支腿与中心座之间需要保留足够的转动间隙，以便适应不同地面倾角，同时铰接处又要具备锁紧或摩擦保持能力，避免承载手机后因重心偏移而缓慢收拢。

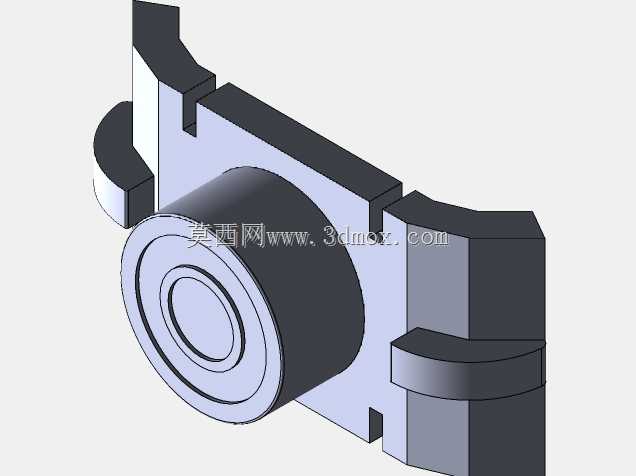

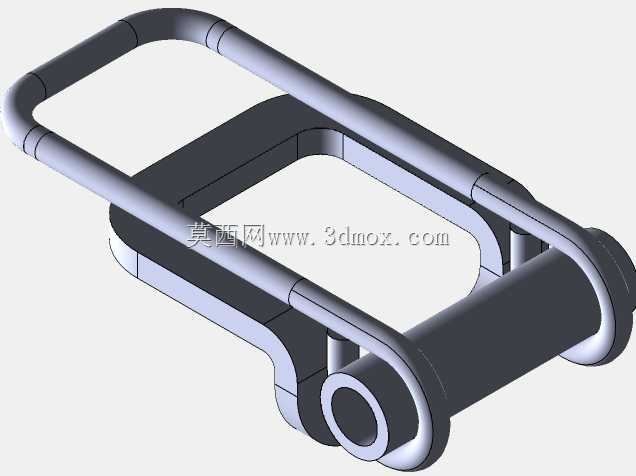

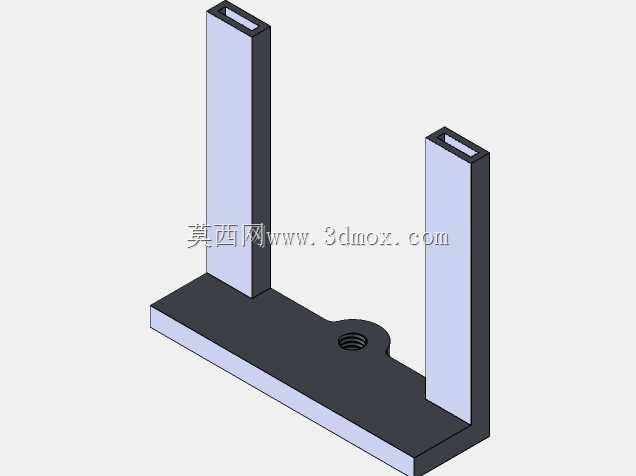

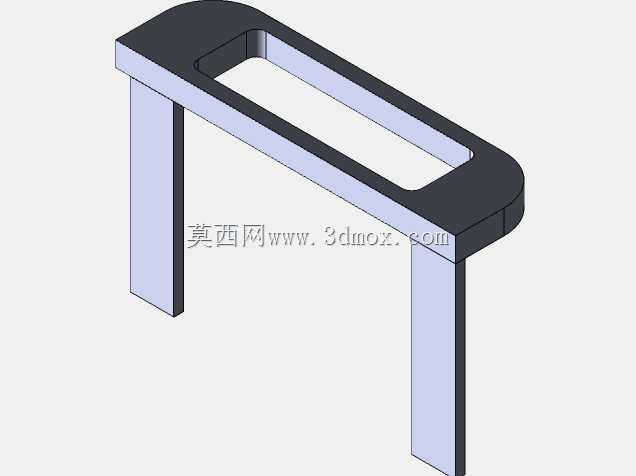

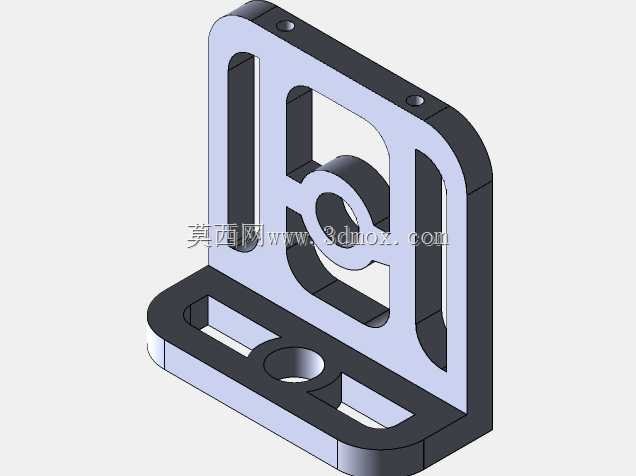

　　上部夹持机构用于固定手机，夹爪与手机侧边接触，依靠弹性开合或手动锁紧限制手机横向位移。夹持区域需要避开手机侧键、充电接口和扬声器开孔，因此在结构布置上，夹爪接触位置宜选在手机边角附近，而不是沿侧边中部大面积压合。手机背部与支撑座之间设置承托面，可降低手机从下方滑脱的风险。支架头部与立柱之间采用多轴可调连接，能够实现俯仰角度变化和水平方向转动，满足横屏拍摄、竖屏直播、俯拍记录以及低角度取景等需求。

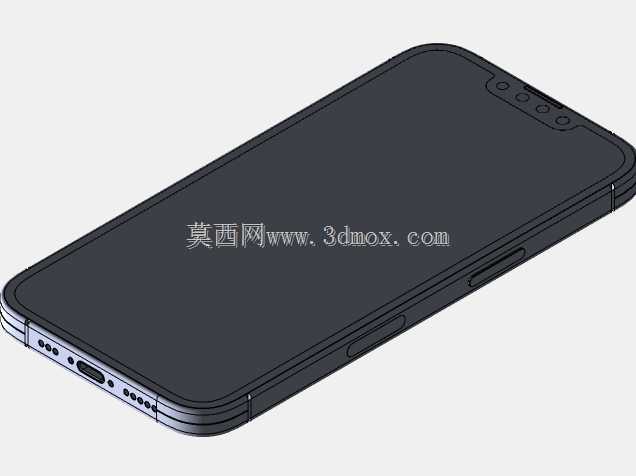

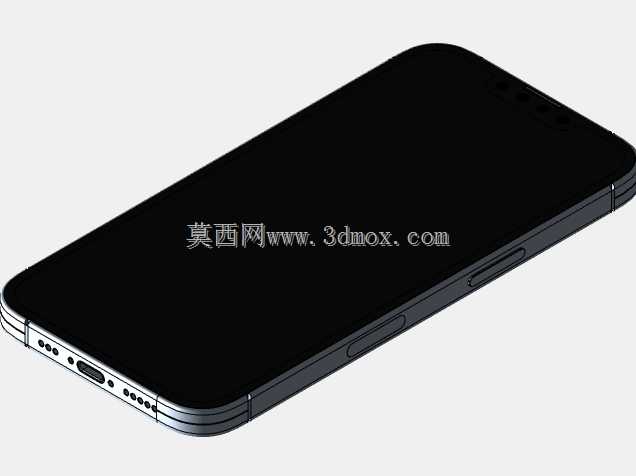

　　设计思路上，这类支架不能只追求收拢后的细长外形，还要重点校核整机展开后的重心边界。手机安装后，组合重心位于手机屏幕附近，明显高于三脚支撑平面，因此当镜头俯仰角度较大或手机夹持位置偏置时，重心可能向某一支腿方向移动。合理的做法是在三维建模中分别建立手机、夹头、铰接座、立柱和支腿的实体，按材料密度估算质量分布，再检查重心投影是否落在三支腿接触点围成的区域内。对于风载、人手触碰、线缆拉扯等外部扰动，还应让重心投影尽量靠近三角形中心，而不是停留在边界附近。

　　外形尺寸方面，支腿展开后的底展宽度决定适用场地，收拢长度决定携带便利性。支腿截面可采用轻量化杆状结构，但在受压状态下不能出现明显弯曲；中心立柱承受夹头和手机传来的偏心弯矩，根部与腿座连接区域是应力集中位置，应通过圆角过渡、加强筋或加厚铰接座来提高刚度。支腿末端若用于光滑地面，可增加防滑接触套；若用于户外松散地面，则可通过较小端面压强或附加尖脚结构提高嵌入能力。

　　安装边界主要包括手机宽度范围、夹头开合行程、支腿最大张开角、头部俯仰角以及支架最低和最高工作高度。建模时需要把手机极限尺寸作为校核输入，既检查大屏手机横装时夹爪是否越过按键，也检查小尺寸手机竖装时是否存在夹持余量不足。支架在最低姿态下可贴近地面拍摄，在较高姿态下则要关注立柱升高后的晃动量；若中间设置伸缩段，锁紧套的位置应远离铰接回转区，避免调节角度时与支腿发生干涉。

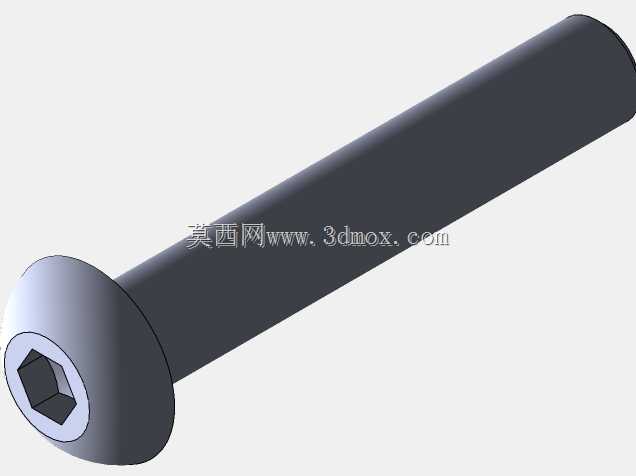

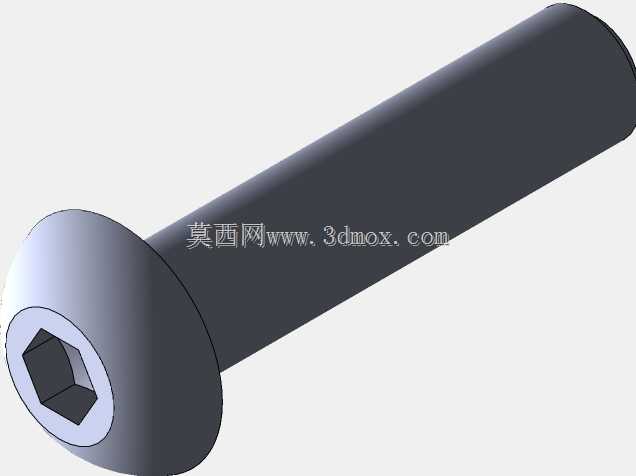

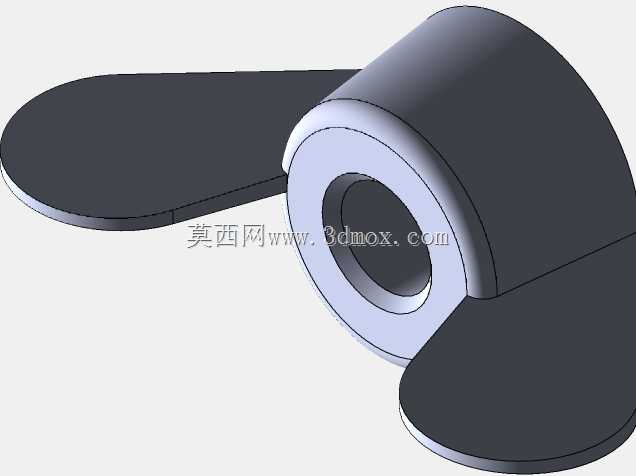

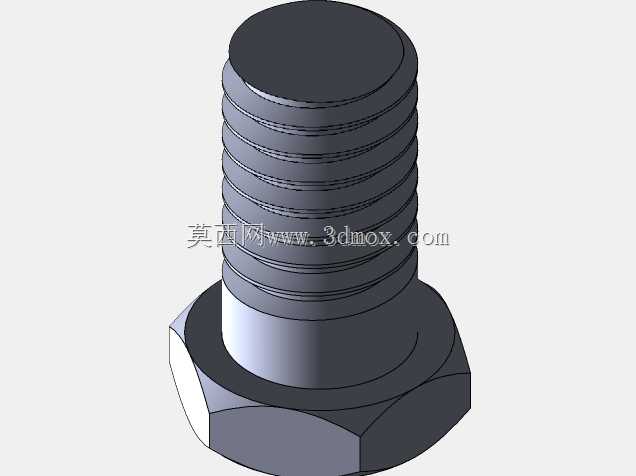

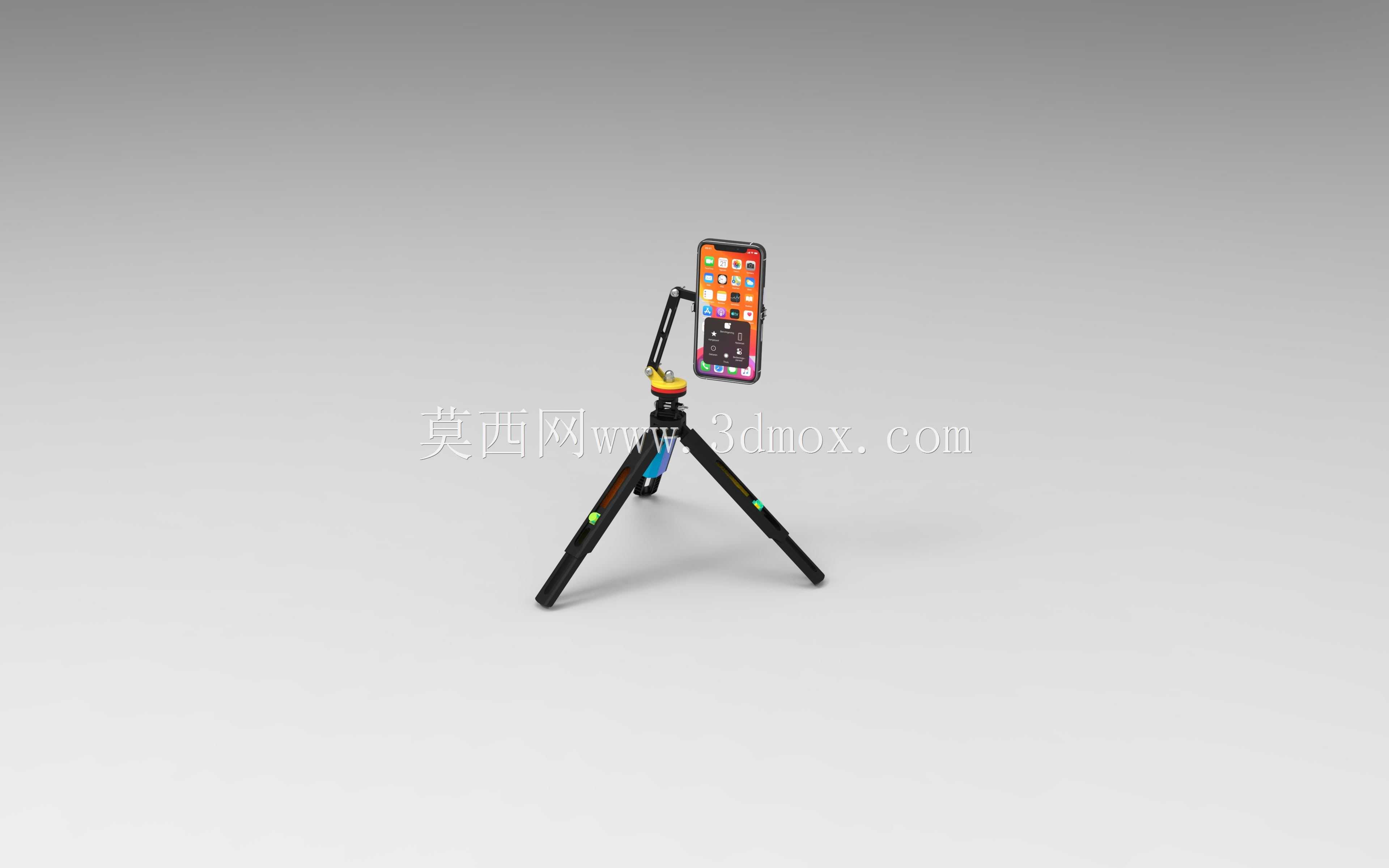

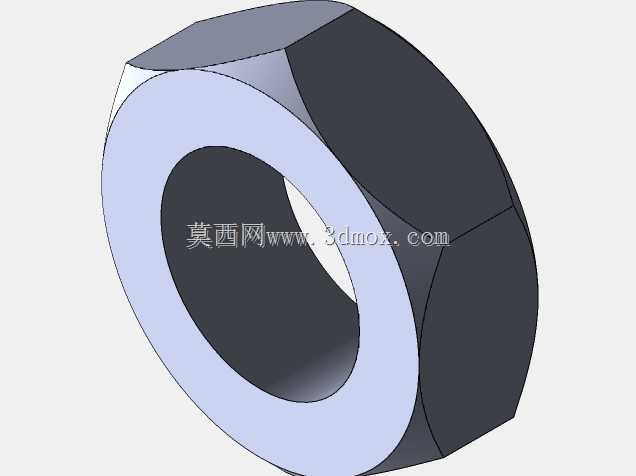

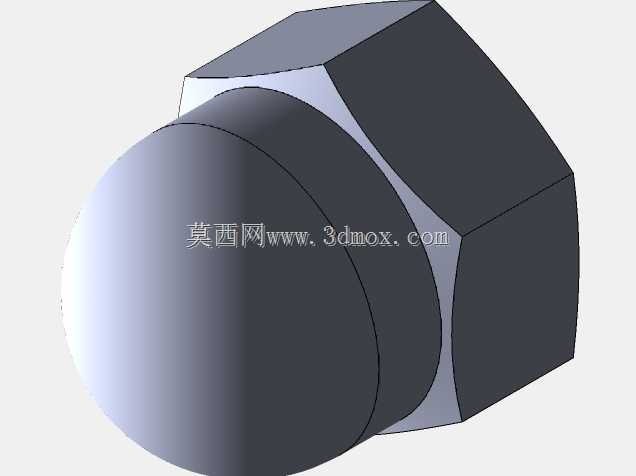

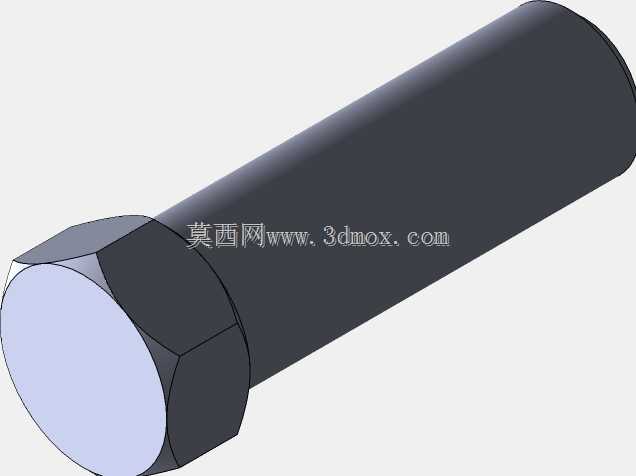

　　在工程表达上，三维模型应保留支腿张开、夹头旋转、手机俯仰等关键运动关系，铰接轴、锁紧旋钮、弹簧夹口和支腿端部都应按实际装配逻辑建立。渲染展示时可将支架置于中性背景中，突出三脚支撑域与手机夹持姿态；结构评审时，则应切换到剖视图或爆炸视图，检查夹头内部弹性件空间、转轴配合长度以及腿座收拢后的贴合状态。该类产品虽然体量较小，但涉及重心稳定、人机调节、接触摩擦和轻量化承载等多个实际工程问题，适合作为通讯拍摄辅具的完整结构设计案例。
