电热丝式聚苯乙烯泡沫数控切割设备

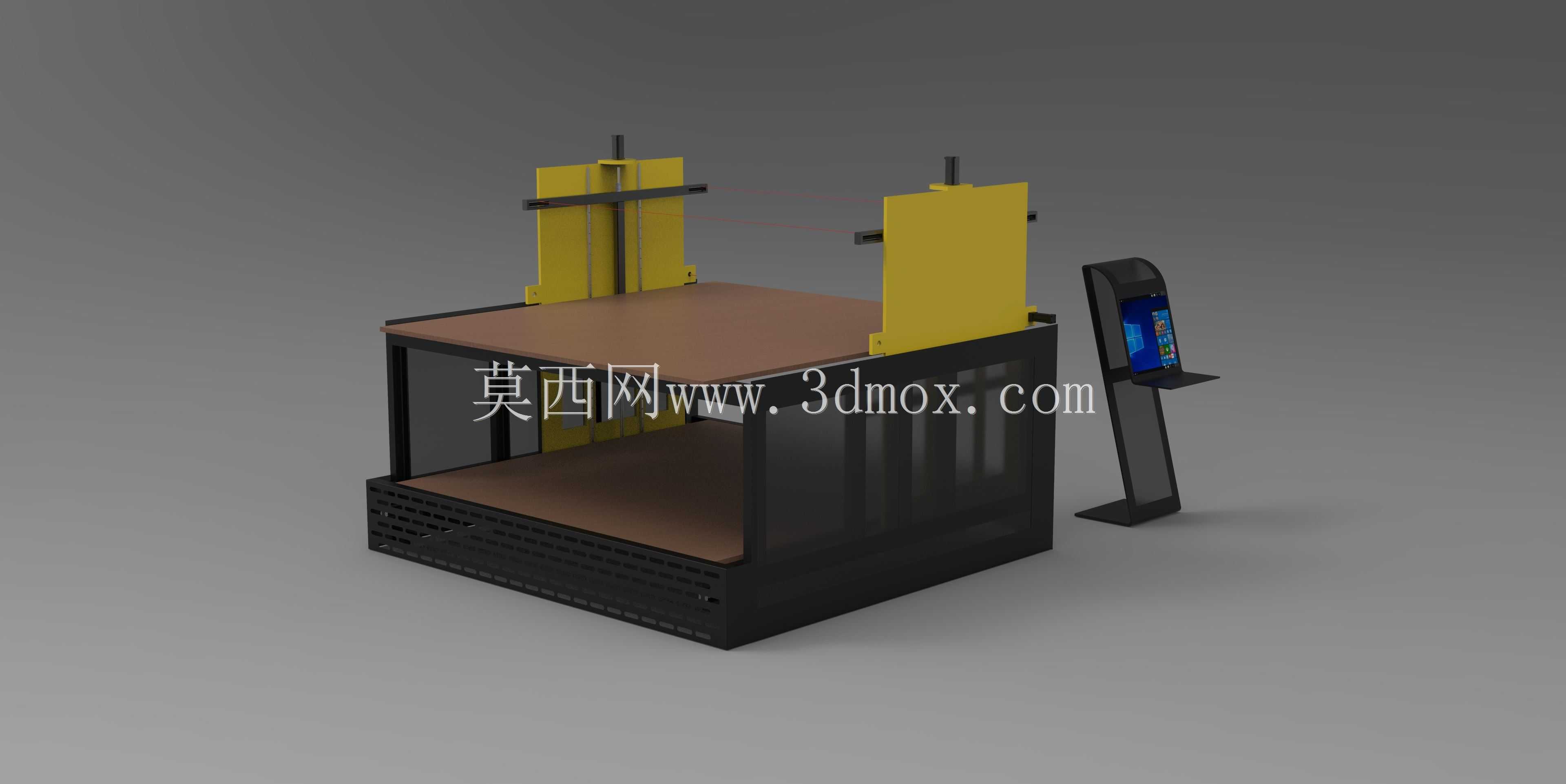

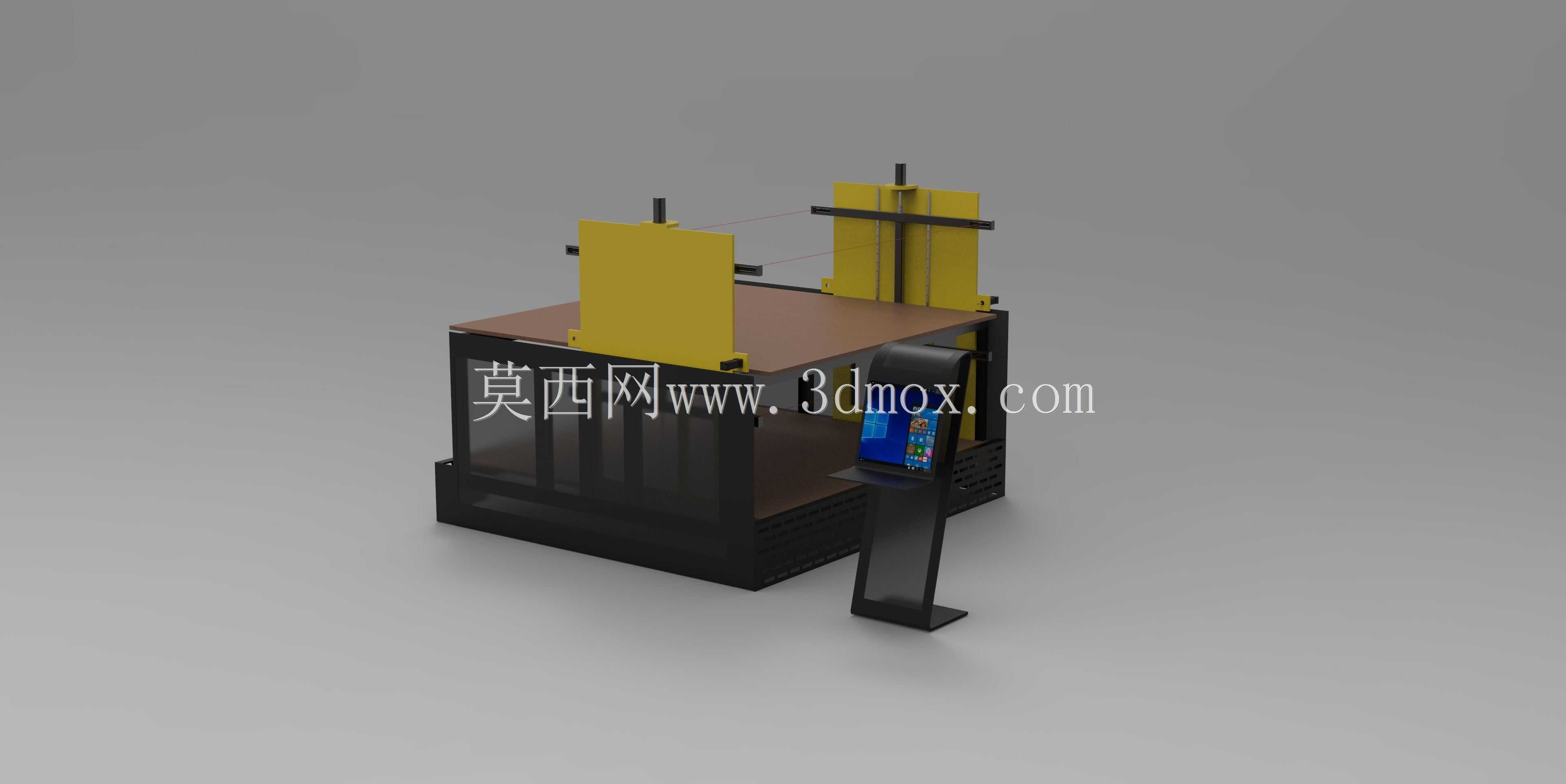

　　这套三维结构呈现的是面向聚苯乙烯泡沫材料加工的电热丝数控切割装备，整体采用台式双层机架搭配双立柱张紧切割机构的布局，区别于常规铣削类加工中心，它依靠通电发热的细金属丝完成坯料裁切，加工过程中不会产生大量泡沫碎屑，切削阻力极小，非常适合广告字制作、包装衬垫裁切、建筑沙盘模型加工、铸造消失模白模制作、影视道具泡沫塑形等场景。

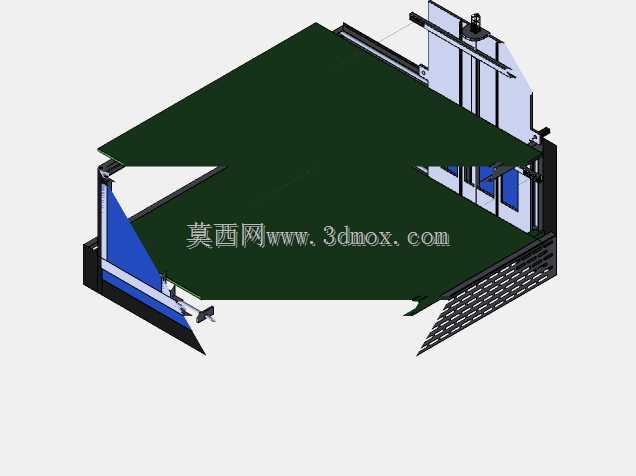

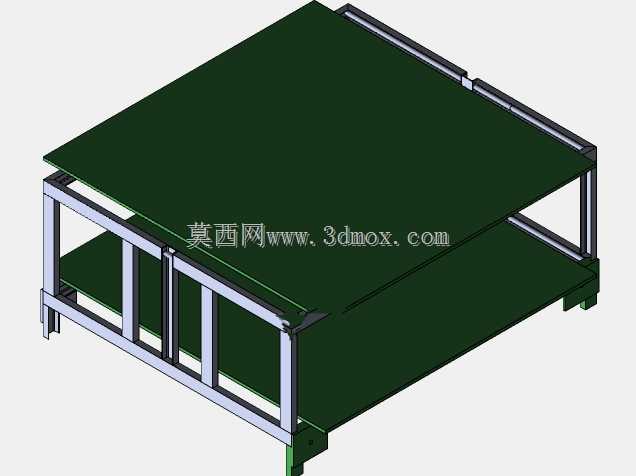

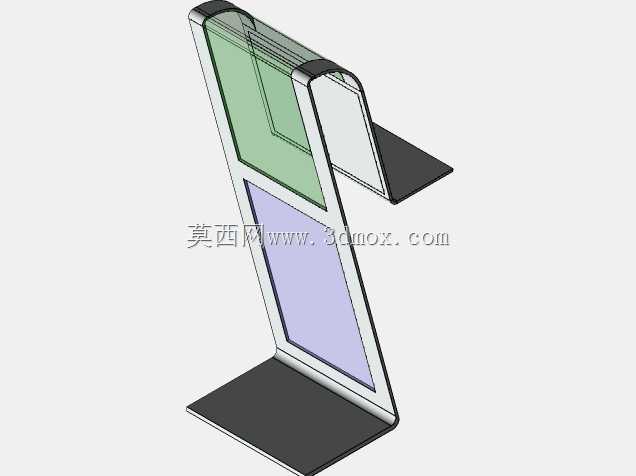

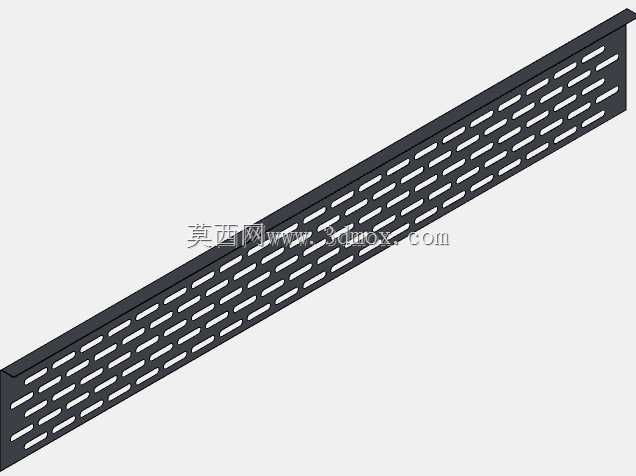

　　从现场安装边界来看，设备主体采用方管焊接框架作为承载基础，底部机架预留了通风散热格栅，下层空置区域可容纳运动控制驱动器、低压加热电源、走线线槽与接线端子排，中层为平整的泡沫坯料放置工作台，台面采用耐磨绝缘板材铺设，四周预留工件定位挡边安装孔位，实际落地布置时需要在设备左右两侧各留出不小于六百毫米的操作空间，用于上下料与电热丝张紧调整，设备后侧预留三百毫米走线维护间距，配套的悬臂触控操作箱通过立式支杆布置在主机右侧，操作箱高度适配站立作业视角，操作人员无需俯身即可完成加工参数调取与路径启动操作。

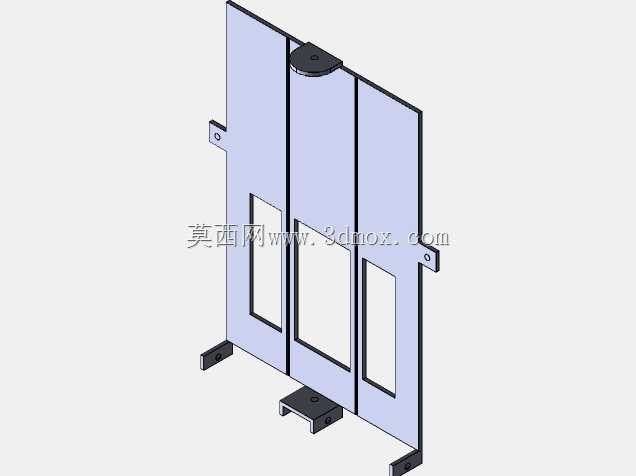

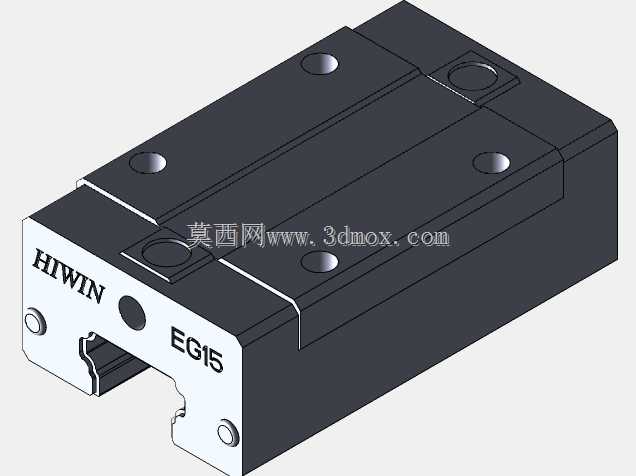

　　结构设计层面，两套立式升降立柱分别布置在工作台后侧左右两端，立柱采用直线导轨导向，搭配同步带传动实现Z向高度调节，立柱前端的夹持机构用于张紧电热切割丝，既可以完成垂直方向的直料裁切，也可通过双轴差速运动带动电热丝走出二维轮廓路径，完成异形泡沫断面的切割。设计过程中特意将加热丝的张紧结构做了快拆处理，操作人员更换不同直径的镍铬加热丝时，只需松开侧边锁紧旋钮即可完成丝体更换，无需拆解整个立柱组件；机架底部的可调脚杯可以补偿地面平整度误差，避免工作台面倾斜导致泡沫坯料裁切尺寸出现偏差。

　　功能实现逻辑上，该设备将加工路径处理为二维运动轨迹，低压大电流电源为电热丝提供可控的加热功率，热量均匀传递到张紧的金属丝上，当丝体接触聚苯乙烯泡沫材料时，接触区域的泡沫受热瞬间熔融汽化，配合XY两轴的联动走刀，即可按照预设轮廓完成整块泡沫坯料的分割。相比传统手工锯切、刀片裁切，数控走丝的切面平整度更高，不会出现泡沫掉渣、边缘挤压凹陷的问题，针对厚度较大的泡沫板，还可以通过调整加热丝温度与走丝速度匹配加工参数，避免温度过高导致切面熔融过度出现宽切缝，或是温度不足造成丝体卡滞、拉断。

　　建模过程中对各运动部件的装配关系做了完整还原：立柱导轨的滑块安装位、同步带轮的张紧调节座、操作箱的悬臂旋转关节、机架底部的散热开孔、工作台面的拼接缝隙都按照实际装配逻辑搭建，没有出现运动干涉问题。针对实际使用中的防护需求，带电加热丝的工作区域外围可选配透明亚克力防护挡板，既不观察加工状态，也能避免操作人员误触高温丝体；机架下层的电气安装区预留了标准导轨安装位，可以直接固定开关电源、运动控制卡、继电器等元器件，走线沿机架方管内部布设，外部仅露出操作箱与加热丝的连接端子，整体布线整洁，避免泡沫碎屑堆积在电气元件表面引发散热问题。

　　针对不同加工场景，该设备还可拓展适配：更换更长的张紧丝即可完成大尺寸泡沫板的整幅裁切，在工作台上加装真空吸附孔位后可以固定轻薄泡沫坯料，避免走丝过程中坯料移位，双立柱的独立升降控制还可实现倾斜切面的加工，满足带拔模斜度的消失模泡沫件制作需求。整套结构没有冗余复杂的传动部件，维护点仅集中在导轨润滑、加热丝更换、传动带张紧三个部分，日常运维成本极低，非常适合中小批量泡沫制品加工作业使用。
