可调式三脚手机夹持支架主体结构

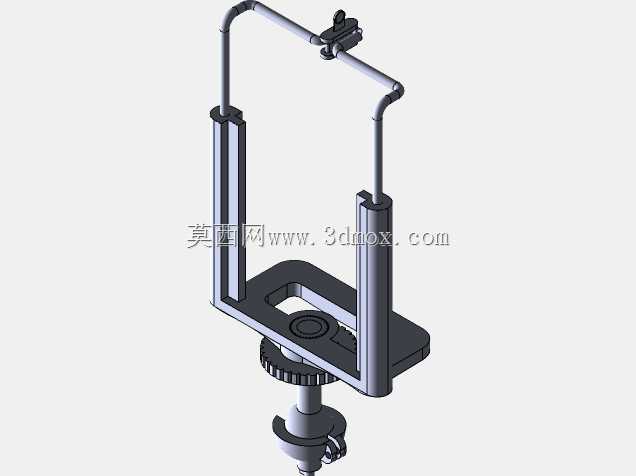

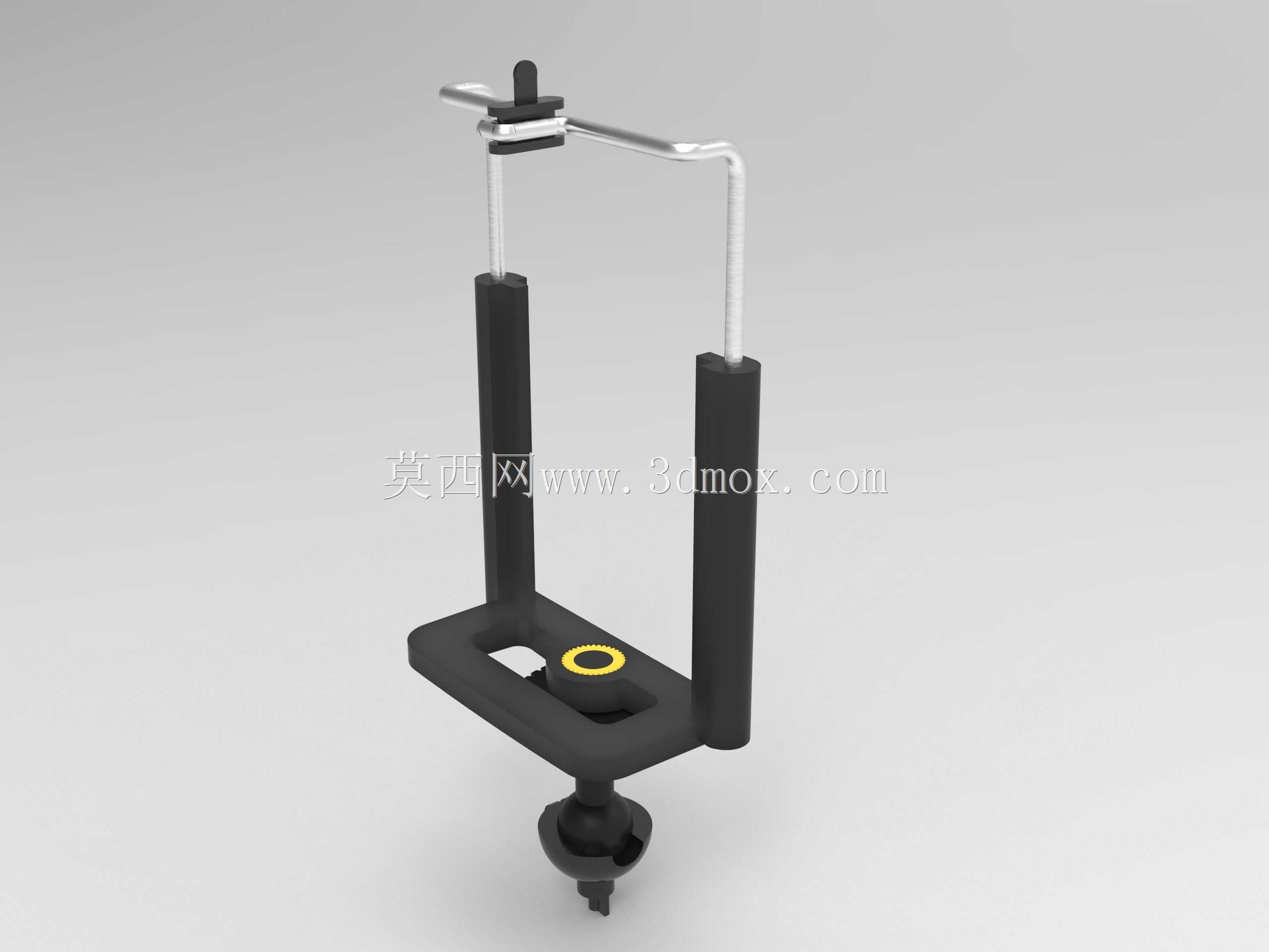

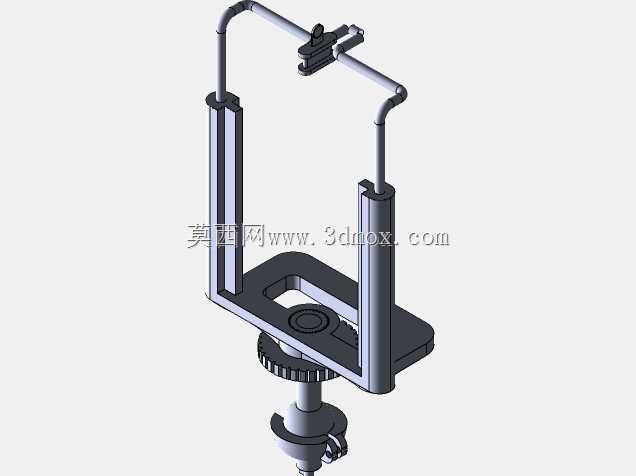

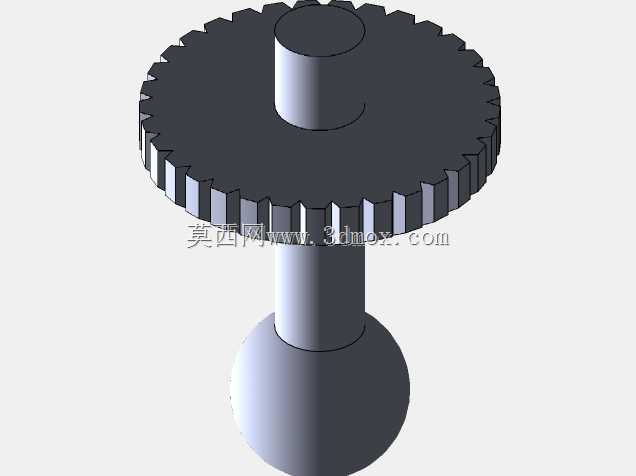

　　这套支架主体围绕手机在拍摄、直播、视频通话和桌面固定场景中的夹持需求展开，结构上把底部球铰连接座、侧向支撑立柱、顶部弹性压臂和横向托板组合成一个可快速装夹的开放式框架。底部采用球头与锁紧旋钮配合的连接形式，球头下方保留标准三脚架螺接接口的安装边界，能够直接对接常见三脚架、灯架或桌面支腿；球窝区域通过旋钮压紧产生摩擦约束，调整角度后可锁定俯仰、横滚和偏摆姿态，适合在构图时反复微调手机朝向。

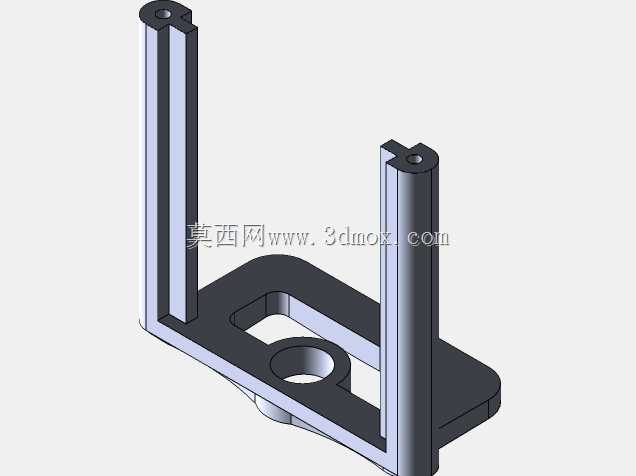

　　夹持部分没有采用整块背板包覆手机的方案，而是以底部托板承托手机下边缘，两根竖向立柱限制左右侧摆，顶部压臂压住手机上边缘。这样的布局让手机背面大部分区域外露，既减轻支架自重，也避免遮挡摄像头、散热区域和侧边按键。托板上设置限位凹槽与环形定位结构，手机放入后下边缘可落入槽内，防止横向滑移；两侧立柱间距根据常见手机宽度留出夹持范围，顶部压臂通过弹性杆件提供持续下压力，拆装时只需抬起压臂即可放入或取出设备。

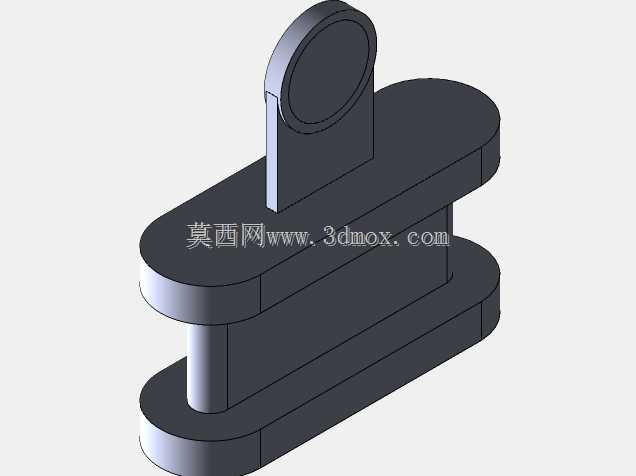

　　从受力路径看，手机重量先经底部托板传递到两侧立柱，再汇聚到底部球铰座；顶部压臂主要承担防脱和抗翻转作用，而不是承担整机重量。这种分工使结构在竖向载荷下更稳定，遇到轻微碰撞或触控操作时，手机不易从支架中弹出。立柱采用细长矩形截面，在保证抗弯刚度的同时控制外形尺寸；顶部金属弯杆与黑色压头组合，压头接触手机边缘的位置可做成软质包覆面，以降低压痕和打滑风险。

　　设计时需要重点控制几个边界尺寸。底部球头直径、球窝包容角和锁紧旋钮行程决定支架姿态调整范围，球头露出长度过小会限制俯仰角，过大则会降低锁紧后的刚性。托板宽度应覆盖手机下边缘的主要接触区，但不能侵入充电口、扬声器孔和数据线插拔空间；立柱内侧间距要兼顾带壳手机的厚度与宽度，过窄会造成装夹困难，过宽则会使手机在横屏使用时产生晃动。顶部压臂的抬起高度需要满足不同高度手机的装入要求，压合后还要保留一定预压行程，避免尺寸公差导致夹持失效。

　　实际使用中，该类支架主体可独立作为桌面固定夹具，也可作为三脚架云台上的手机夹组件。横屏拍摄时，手机重心尽量落在球头轴线附近，可减少偏载力矩；竖屏直播时，底部托板与顶部压臂形成上下约束，两侧立柱辅助防倾。若外接补光灯、麦克风或数据线，结构前方和下方应预留线缆走空间，托板前缘不宜过高，以免影响充电接头插入。

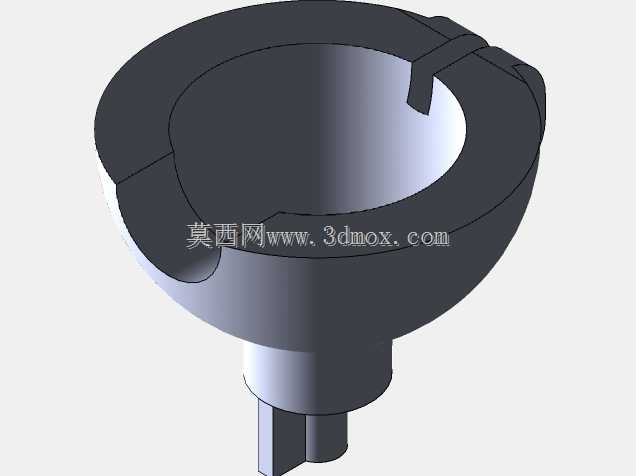

　　建模过程中，球头与球窝属于配合重点，需按实际摩擦锁紧方式建立接触面，并检查旋钮拧紧时球窝是否存在干涉；压臂的弯杆部分要体现弹性变形趋势，装配状态下应保持压头与手机上边缘平行。立柱、托板和球头座之间的过渡圆角不能忽略，这些位置在反复夹持和角度调整时容易产生应力集中。整体外形以黑色功能件为主，金属杆件承担弹性与连接作用，零件数量少、拆装逻辑清晰，适合用于摄影辅件结构设计、手机夹持机构方案验证以及三脚架配件选型参考。
