立式转盘式三维扫描采集设备结构

　　该设备面向中小尺寸实物的三维数字化采集场景，常见于逆向建模、产品检测、文创复制、教学实验以及小型零部件样件归档等工作。设备采用立式采集立柱与圆形旋转承载台组合的布局，被测物体放置在转盘中心区域后，可通过承载台旋转配合固定侧方采集单元完成多角度轮廓获取。相比手持式扫描方式，这种结构能够减少人工移动设备造成的视角抖动，也便于对规则摆放的样件进行连续采集。

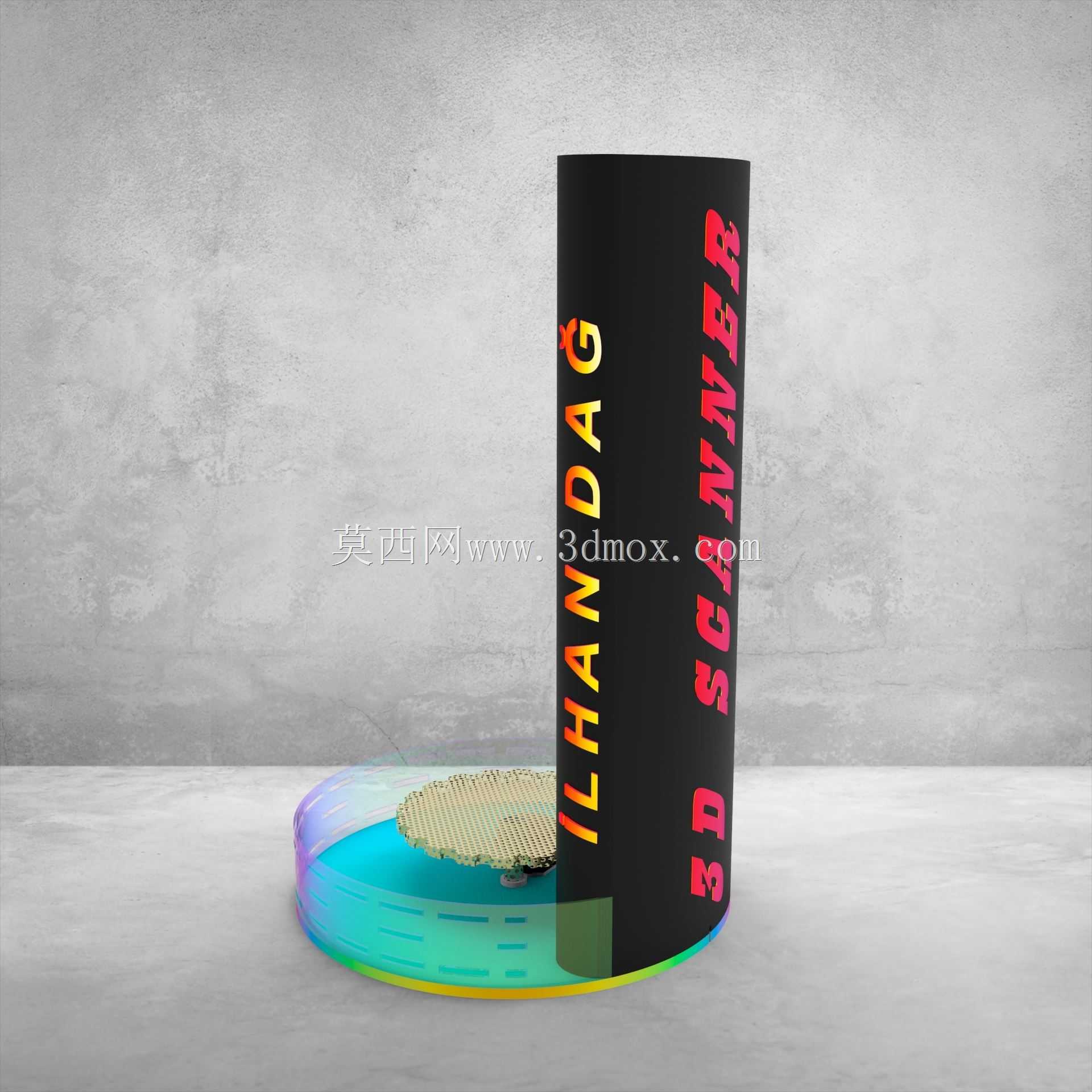

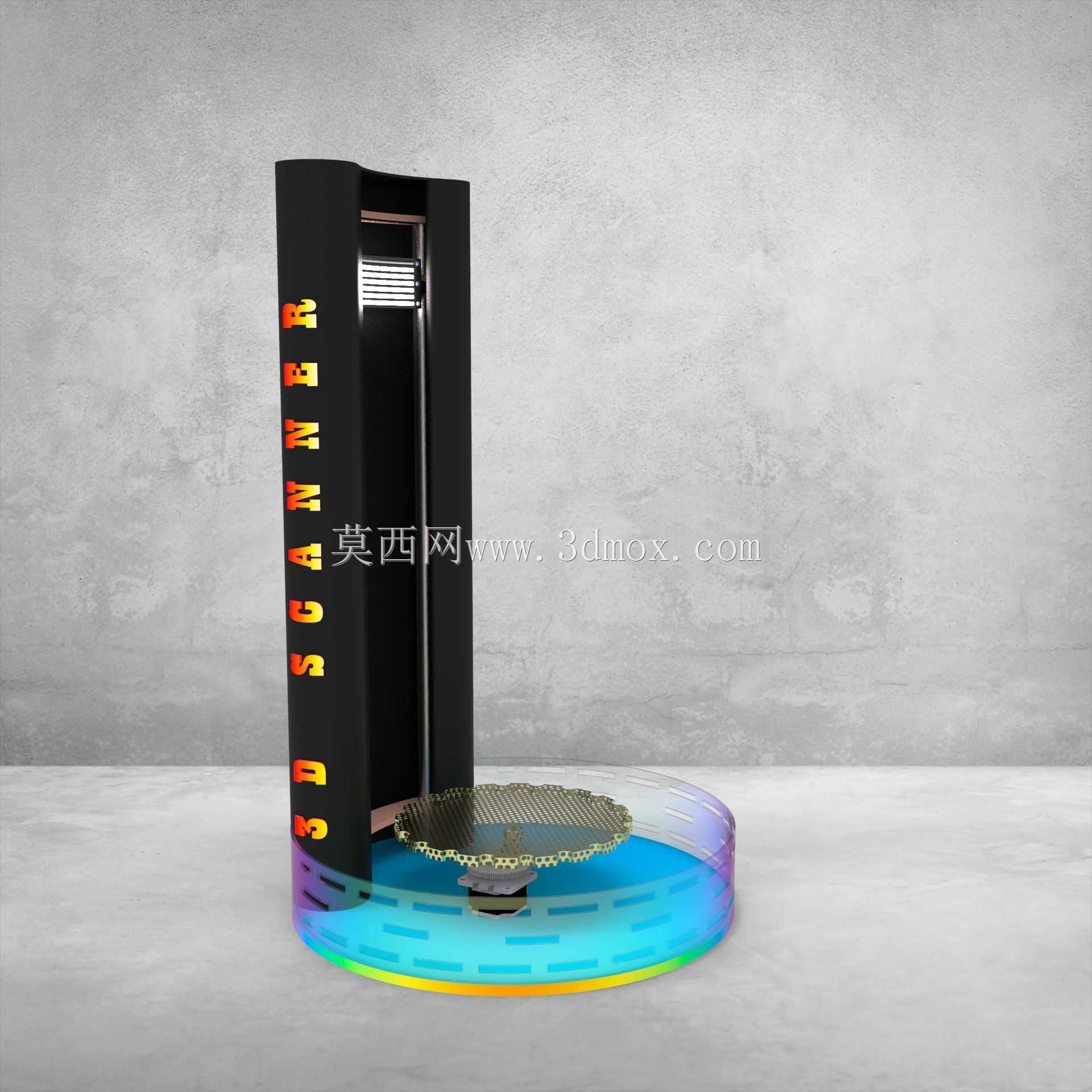

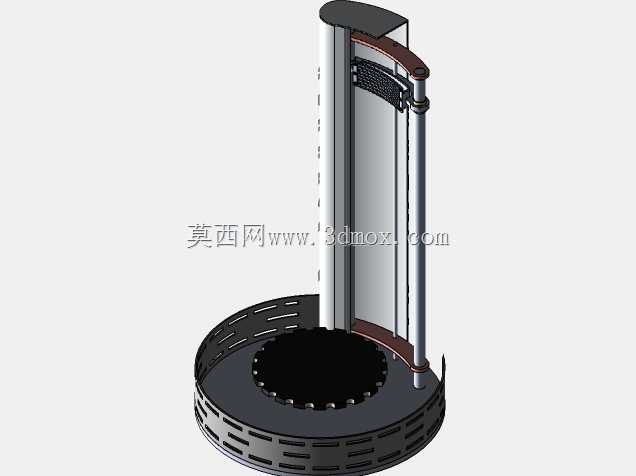

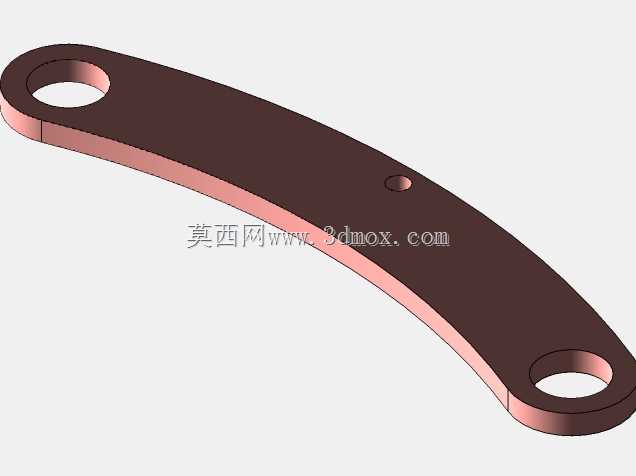

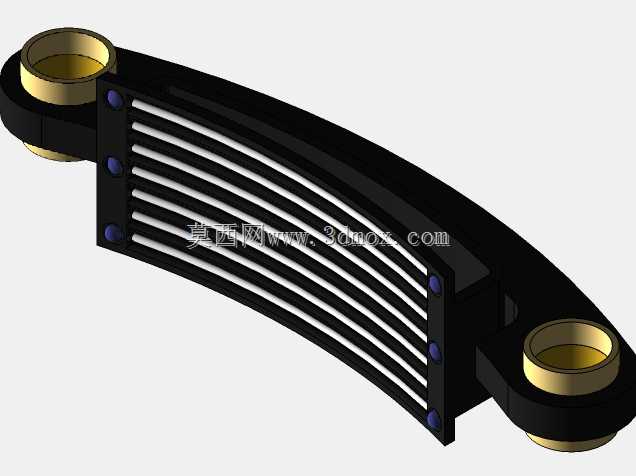

　　从整体结构看，左侧高立柱承担采集模块、照明模块以及相关线缆的安装与防护。立柱外形采用窄高矩形截面，正面预留纵向安装空间，侧边形成封闭护罩，可保护内部走线和调节机构。立柱下部与底座区域衔接，安装时需要保证立柱相对转盘轴线的平行度，否则在不同高度采集时会产生视角偏差。立柱上的采集窗口朝向转盘中心，窗口附近设置照明区域，用于改善被测物表面光照条件，降低暗部细节丢失的概率。

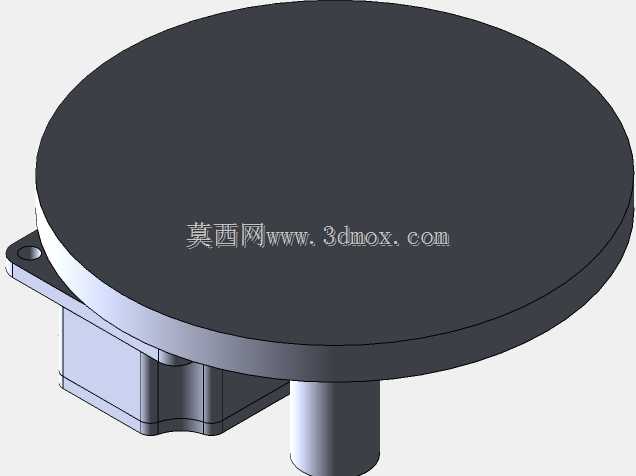

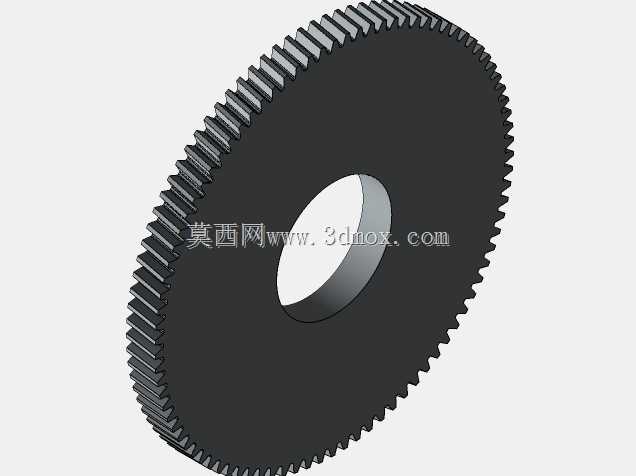

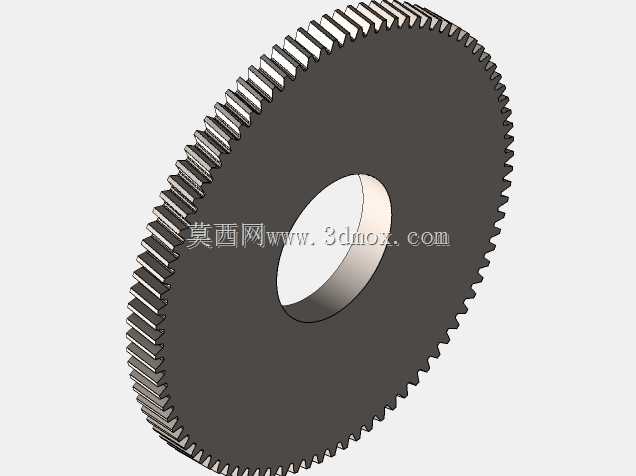

　　圆形转盘是设备的核心承载部件，台面用于放置待扫描物体，底部需要布置旋转驱动、支承轴承以及定位结构。转盘直径决定可容纳样件的底面边界，较高物体还需同时校核顶部与采集窗口之间的高度关系。实际使用中，样件重心应尽量靠近转盘中心，偏载过大不仅会增加旋转阻力，还可能引起台面晃动。对于轻质或表面反光强烈的物体，通常需要配合哑光处理、辅助标识或固定夹具，以提高点云拼接稳定性。

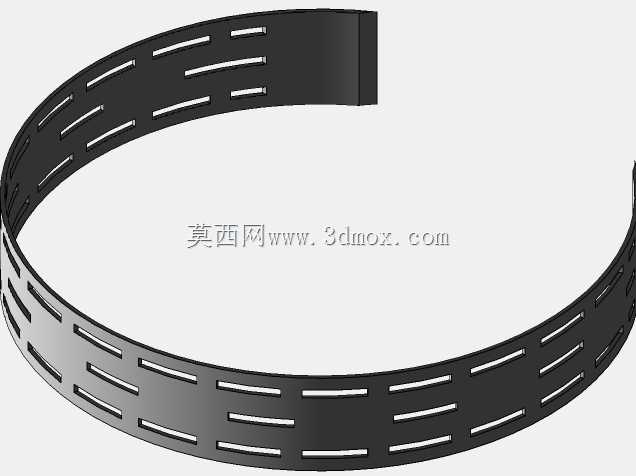

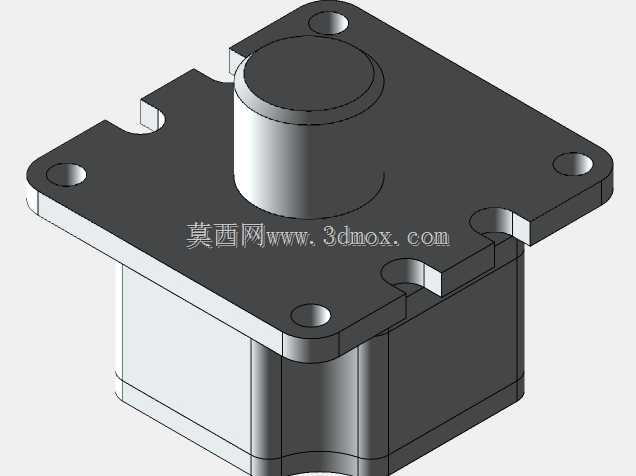

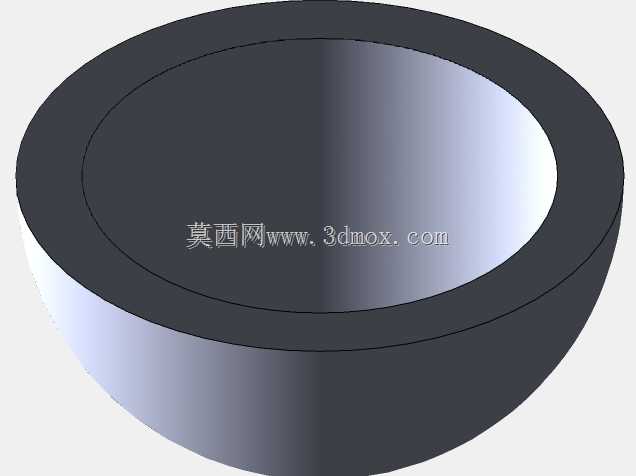

　　底座部分采用圆盘式外形，既承担转盘支承，也为整机提供接地面积。底座内部可容纳驱动电机、控制板、线束和接插件，外侧壳体则起到防护和装饰作用。模型中底座边缘呈现分层色带效果，表达了外壳、发光或标识区域的分段结构；工程实现时，这些区域可对应钣金罩、亚克力透光件、塑料包覆件或表面丝印层。底座底面应预留调平脚或防滑垫位置，确保转盘在旋转过程中保持水平。

　　设计思路上，该设备强调固定采集路径与紧凑占地之间的平衡。立式立柱使采集单元具有稳定的高度参考，圆形转盘则让样件围绕固定轴线旋转，二者组合后能够形成较明确的采集视野包络。结构建模时需要重点处理三组关系：一是转盘旋转轴线与底座支承面的垂直度，二是采集窗口中心高度与常用样件高度的匹配，三是立柱内部器件维护空间与外壳封闭性之间的取舍。若用于工业检测，还应在转盘下方预留编码器或限位开关安装位，以便控制旋转角度和回零位置。

　　外形边界方面，设备高度明显大于底座直径，属于立式窄高设备，布置场地时需在转盘周围保留操作空间，方便取放样件和连接线缆。转盘前方和侧方不宜堆放遮挡物，立柱背面应留出检修距离。设备对地基没有重型机床那样高的要求，但桌面或支架必须具备足够刚度，避免旋转启停时整机晃动。线缆走向宜从立柱内部下行至底座，再由底座后侧引出，这样可以减少外露管线对旋转区域的干扰。

　　功能实现上，该结构适用于对物体外形、纹理或关键轮廓进行采集，后续数据可进入逆向建模、尺寸比对、展示建模或再设计流程。对于机械结构工程师而言，三维建模时不仅要表达外观壳体，还应考虑转盘支承、驱动安装、立柱刚度、照明散热、电气控制盒布置以及维护拆装顺序。外壳分件需要兼顾加工工艺和装配顺序，立柱护罩宜采用可拆式侧板，底座外壳则应保证转盘周边具有平滑过渡，避免样件放置时发生磕碰。

　　在实际选型或方案设计中，这类扫描装置更适合批量不大、样件尺寸适中、需要稳定采集流程的场合。若被测物过大或过重，则应扩大转盘直径、增强支承轴承并重新校核驱动扭矩；若被测物细小精密，则应提高转盘运动平稳性，并控制照明角度和采集模块安装精度。该模型完整呈现了立式扫描设备的外观比例、立柱与转盘关系、底座分层结构以及主要功能区域，可作为同类数字化采集设备结构方案设计、外观评审和三维布局参考。
