6mm快插式气动管接头结构设计

　　快插式气动管接头在自动化产线、气动夹具、包装机械以及各类气动控制系统中承担着气管与阀块、气缸、气源处理件之间的快速连接任务。这款适配6mm外径气管的直通接头，采用外螺纹端接入基体、快插端承接软管的典型结构，省去了传统卡套接头需要反复拧紧螺母的工序，在频繁换接、密集布管的设备装配现场能显著缩短配管时间。

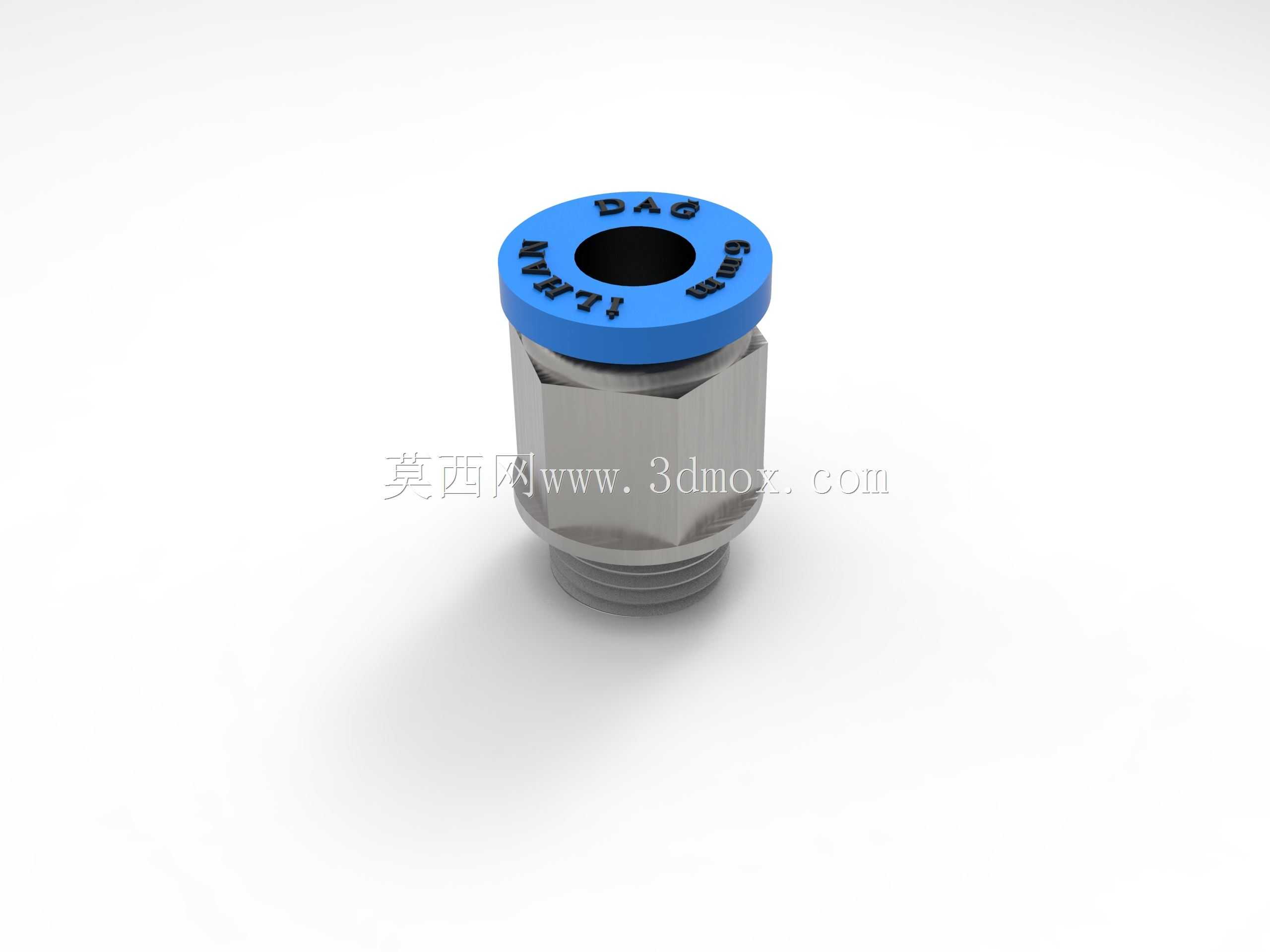

　　从结构上看，接头主体分为金属本体与蓝色塑料释放环两部分。金属段下部为外螺纹，用于旋入气缸进气口、电磁阀汇流板或机加工安装孔；中段加工出六角平面，方便使用开口扳手施加拧紧力矩，避免装配时打滑或损伤螺纹；上部腔体内部集成卡爪、密封圈与导向结构。气管插入后，内部不锈钢卡爪在气压作用下自动咬紧管外壁，压力越高夹持越牢；O形密封圈则在气管外圆与接头内壁之间形成静密封，保证压缩空气回路无泄漏。拆卸时只需向下按压蓝色释放环，卡爪被撑开松开，气管即可直接拔出，无需工具。

　　设计这类接头时，首先要明确管路边界条件：适配气管外径6mm，对应的常用内径为4mm，工作介质多为经过滤的压缩空气，部分场合也可用于真空回路。螺纹端规格需与目标安装孔匹配，建模时应保留完整的螺纹牙型或按制图标准做简化示意，六角对边尺寸要参照所选扳手空间确定，避免相邻接头间距过小时扳手无法就位。快插端的蓝色释放环外径略大于金属本体，表面刻印管径与品牌标识，既起到按压受力面的作用，也便于现场目视区分规格。

　　外形尺寸方面，接头整体呈短圆柱加六角的组合形态，轴向高度控制在紧凑范围内，适合安装在阀岛、气缸端盖这类空间局促的位置。径向最大轮廓为释放环外圆，布置多管路时应以此为最小间距依据，保证手指能够按压到释放环。螺纹端部建议保留一小段导向倒角，便于旋入起始牙；快插插口入口同样做倒角处理，引导气管顺利插入，防止切屑或毛刺划伤密封圈。

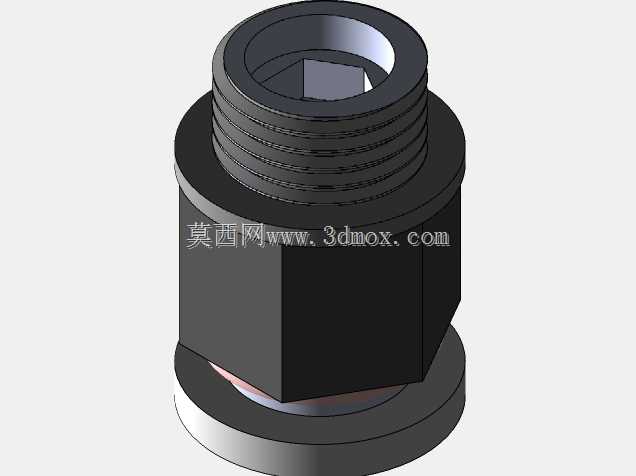

　　建模过程中，金属本体可按回转体加六角切削的方式构建：先绘制螺纹段、六角段与内腔的回转轮廓，再对中段进行六方拉伸切除；内部卡爪、密封圈属于装配子件，若仅做外观展示可简化为腔体特征，若用于结构验证则需单独建模并表达卡爪的弹性瓣片与齿形。蓝色释放环为注塑件，顶部环形端面分布规格字样，侧壁与金属本体之间留有按压行程，建模时要体现出环体可轴向移动的配合关系，而不是与本体做成一体。

　　工程应用中，选型还需关注工作压力与温度范围。常规快插接头适用于零点几兆帕至一兆帕左右的气动压力，密封材料多采用丁腈橡胶，环境温度过高或存在特殊腐蚀气体时需更换材质。布管时气管切口应平整垂直，插入到底后再轻拉确认卡紧，软管走向避免急剧弯折，接头附近预留直线段可减少侧向力对密封的影响。在三维布局阶段，将接头模型连同气管一起装配，能够提前检查接头与设备钣金、护罩之间的干涉，也能核算最小弯曲半径是否满足软管要求。

　　这款6mm气动接头虽属小件，却是气动系统中数量最多、拆装最频繁的连接件之一。把螺纹规格、六角尺寸、释放环行程、插入口径以及内部密封位置逐项建模到位，才能在设备装配时真正实现即插即用，减少后期漏气、脱管等现场故障。
