五轴联动数控加工中心整机结构

　　这套五轴数控加工装备的三维结构，面向复杂曲面、多面体零件一次装夹完成多工序加工的场景展开。整机以床身承载为基础，将直线进给轴、回转摆动轴、主轴单元、刀库换刀机构、防护结构与排屑空间整合在同一布局中，适合航空结构件、精密模具、医疗器械零件以及复杂工装夹具的小批量多品种加工。与常规三轴立式加工相比，五轴联动的核心价值不在于单纯增加两个旋转自由度，而是通过刀具姿态连续变化，使刀具能够以更合理的角度接近深腔、侧壁、叶轮流道和倾斜孔位，减少二次装夹带来的基准误差。

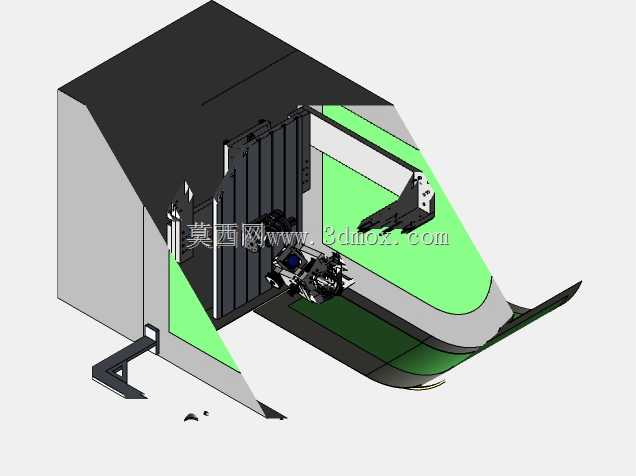

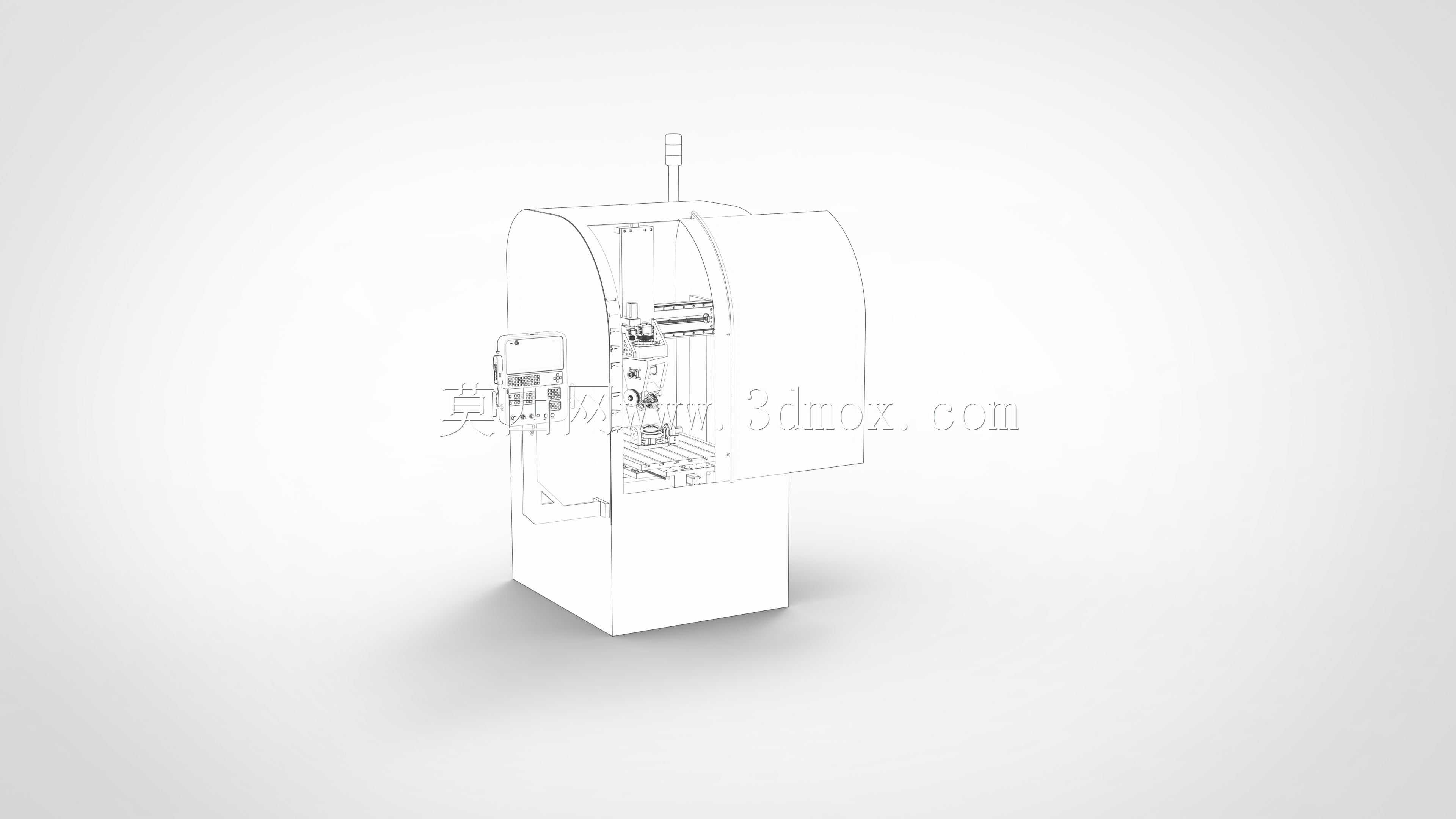

　　从结构布置看，模型重点表达了各运动轴之间的空间关系。床身作为整机刚性基准，需要承受切削力、移动部件惯性载荷以及主轴热态变化带来的附加应力；立柱或横梁承担主轴箱的竖向支承，其截面形态和导轨安装面直接影响进给过程中的抗扭能力。直线轴部分通常沿X、Y、Z三个正交方向布置，导轨副、丝杠或直线电机安装区域在模型中保留了明确的装配边界，便于后续校核滑块间距、驱动行程与极限位置干涉。回转摆动轴则承担工件或主轴头的姿态调整，其轴线交点、摆角范围和回转半径是五轴设备布局中最容易被忽视、却又直接决定加工可达性的参数。

　　在实际加工用途上，该类设备可完成铣削、钻孔、镗孔、攻丝以及复杂曲面连续加工。针对叶轮、叶片类零件，刀具可沿流道曲面保持相对稳定的切削角度，避免球头刀底端零切削速度区域长时间参与加工；针对箱体类多面零件，一次装夹后通过转台分度或摆头旋转，可加工多个方向的孔系和端面，降低反复找正造成的累积误差；针对模具型腔，短刀具悬伸配合主轴摆动，能够改善深腔侧壁加工时的让刀现象。模型在装配层面把主轴、工作台、刀库与防护门的相对位置完整呈现，使设计人员可以在方案阶段判断换刀路径、工件上下料空间以及操作人员观察窗口是否合理。

　　设计思路上，整机结构并非把五个轴简单堆叠，而是围绕刚性、精度保持性和运动可达性进行平衡。高刚性床身需要兼顾吸振与重量控制，支承件壁厚、加强筋方向和地脚支承点应与主要切削载荷路径相匹配；运动轴的驱动元件应尽量靠近运动部件质心，减少偏置驱动力造成的俯仰或偏转；回转轴的轴承跨距、夹紧机构和编码器安装位置，会影响分度精度和重切削时的锁紧刚度。三维模型中各零部件按实际装配关系组织，能够直观看到主轴端面到工作台面的距离、工作台最大回转范围内的安全间隙、刀库与主轴之间的换刀位置，以及防护罩开启后工件和夹具的吊装空间。

　　外形尺寸与安装边界方面，这类五轴加工中心在车间布置时不能只看主机占地面积。主机前方需要预留操作门开启、工件吊装和刀具装卸空间；后侧或侧部应留出电气柜、冷却系统、排屑器维护通道；顶部需考虑主轴箱上行极限与厂房起吊高度；地基区域还要结合整机质量、运动加速度和切削振动传递进行隔离。工作台承载面、T型槽或夹具安装孔位决定了工件夹具的固定方式；回转直径和摆角极限决定了最大工件轮廓；主轴鼻端到工作台的最近、最远位置，则关系到刀具长度选择和短刀加工策略。

　　从建模评审角度看，该结构可用于运动干涉检查、加工区域可达性分析、防护罩布局验证以及维护拆装顺序推演。设计人员能够在虚拟环境中模拟工作台摆动、主轴头姿态变化和刀库动作，检查夹具、工件、刀具与护罩之间是否存在碰撞；也可以围绕切屑飞溅方向、冷却液喷射位置、排屑器接口和操作人员安全距离进行细化。对于设备选型人员，模型提供的不只是外观形态，更是判断行程、轴系配置、装夹空间和自动化扩展接口是否匹配产线需求的重要依据。
